Патон ади-200s dc tig/mma

[Bartik]

Сильно отличается от ссва пу ?)
Было собрано на скорую руку , щас компановка немного изменилась , но идея также

Зачем вы мне это показали?!?! Я ведь именно так себе в голове все и нарисовал )))))))
Классно получилось!

[Qwazar]

На рога при необходимости наматываются кабеля , рукав , удлинитель и несётся за ручку или переносится все в месте . Как передвигать два блока если необходимо ? Не говоря уже о том что аппарат не сосет прямо с земли пыль и прочую грязь ?)

[Bartik]

Относительно пыли, это точно... поэтому так-же хотел основной блок вверх закинуть. А какой ШИМ вы брали? подающее, на сколько я понял 80Вт?

[Bartik]

И как реализован клапан газа? Схема: горелка на замыкание - срабатывание реле - клапан + ШИМ?

[Qwazar]

Канеш . Схема элементарная . Шим питает обмотку реле через кнопку , при нажатии кнопки контакты реле включают клапан и двигатель . Все ! Надёжно и просто . Шим полно в инете с регулировкой напряжения до 24В и током до 5А . Можно добавить ещё кнопку для включения протяжки для заправки проволоки . Паралельно потенциометру регулятора подпаян переменник расположенный на лицевой панели . Да , оно дешевле не получилось , но оно работает и работает лучше чем все эти понты с кнопками и прочими не нужными плюшками . Без всяких сервисов и чудес .
Патоновсеая подавалка стоит за 7000 !! И работает через жопу , не говоря уже о том что кнопочное управление не самое удобное . А ещё туда хрен поставишь мелкую катушку проволоки , черт знает где спрятанный быстросьем

[Bartik]

Прям интересно стало заморочится. Блин, начну сборку как потеплеет. Получится, продам ПА.. Не получится, все равно опыт... А опыт бесценен!)))
Процесс сборки буду сюда выкладывать. А там, по-ходу "пьесы", может кто, чего дельного еще подскажет.
Спасибо!

[Qwazar]

Замени свою плату ссва на шим+реле+вольтметр = 300 максимум , а это ещё 650 экономии .
Покупаем крепление катушки проволоки не тупо придерживающее катушку , а с регулируемым усилием , выйдет аж 150 грн и имеем идеальную подачу , без рывков , провисания проволоки , провалов скорости и заседаний и как следствие отличную сварку .
А возможность нормально пользоваться рукавом в 5м экономит время и нервы , не не перетаскивать па с место на место , чтоб трёх метровый рукав был идеально ровный , бо иначе ппц и это мягко говоря .
Вот чем я руководствовался при таком колхозе и на внешний вид и мнение окружающих мне с высокой башни , особенно когда видят готовый результат )

[Bartik]

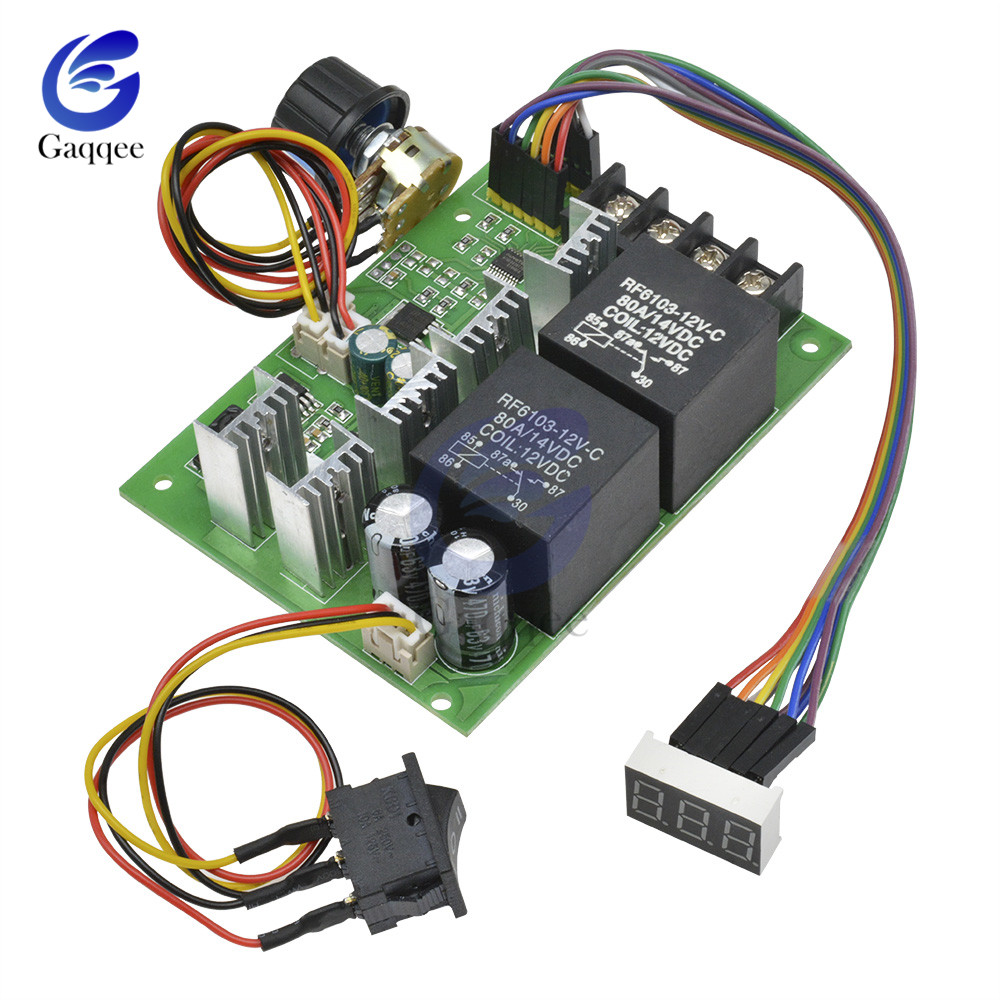

DC10-55V регулятор скорости двигателя Электрический ШИМ регулятор управления с реверсивным переключателем приводного модуля вход 60A 12V 24V 36V 48V
цена 8$

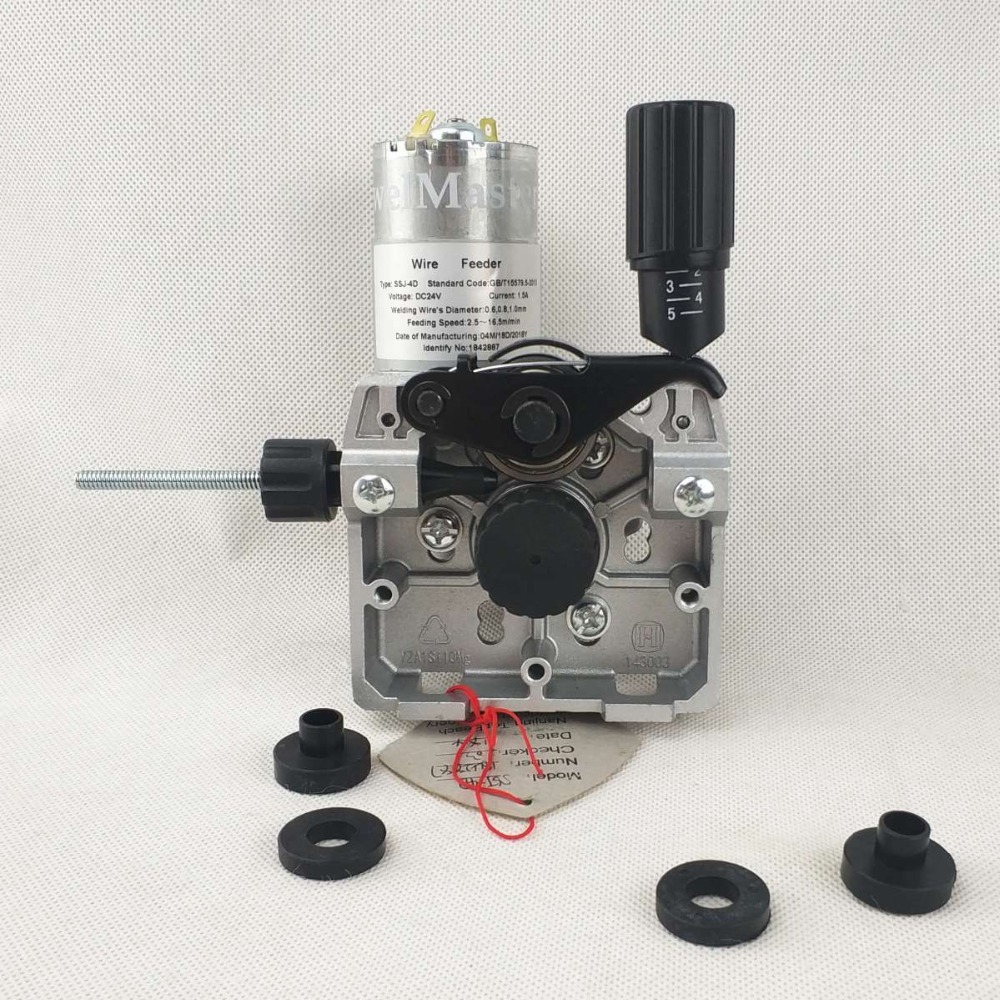

Устройство подачи проволоки для сварки 24 в 25 Вт 0,8-1,0 мм/. 03-.04 "(detault) SSJ-4D подачи проволоки для MIG/MAG сварочный аппарат
38$

Блок питания 24в. 5А около 10$

Собственно это самое дорогое...

[Qwazar]

Под это подающее ещё понадобится сам евроразьем и потом ещё совместить их в кучу У меня подающее уже с ним

[Bartik]

Это я первое попавшееся скопировал. С евро +3$
