Я же писал: если не понятно спросить... Трансформатор тока=ТТ, силовой трансформатор=СТ, и писал про один конкретный вывод СТ. Сделайте в точности как написано! И сопротивление мерять и сменой полярности щупов в обе стороны. А ёмкость нечем померить? Как же тогда снаберы проверять?
( вы писали про вывод первичной обмотки СТ от коллектора нижнего ключа ) по схеме ТТ равен тому что яб отпаял с СТ тод же вывод который вы и сказали . емкость с затвора верхнего ключа на + 2490пф и на - тоже 2490пфСообщение от Xort01
Последний раз редактировалось Gors; 02.03.2019 в 08:21.
 |
Максимальні знижки на зварювальні апарати Патон для учасників форуму! Всім учасникам та відвідувачам форуму додаткова знижка на зварювальні апарати Патон. Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму. (097) 591-29-90, (099) 406-30-49 |
С установленным верхним снабберным конденсатором примерно так и должно быть. Теперь вместо транзистора ёмкость 4,7 нФ, подаёте полное питание и фото обоих сигналов. Технику безопасности не забываем.
После фото будут выводы. После всех действий, ставите всё на место (и радиаторы), между электролитами и транзисторами лампу 100Вт, на выходные клеммы лампу 40-60 Вт, пускай поработает 15-30 минут.Можно без обдува, но тогда следить за нагревом, или символический обдув. Что как греется, какой накал 100 Вт лампы?
до этого когда запускал аппарат лампа 150в вообще нивидно было накала ток ХХ с сети 0,20а где-то
заметил такую штуру 4 замера подряд делаю затвор + 310в 3раза норма 2300-2400пф один раз 40-80uf и сопротивление показывает 128ом контакт одинаковай крокодилами ципляюсь
там емкость пляшет в большом диапазоне относительно -310 тоже самое
запуск естественно через лампу по другому ни как еще и очки одеваю
Последний раз редактировалось Gors; 02.03.2019 в 15:46.
Стоп, стоп! Ищите где подкорачивает!

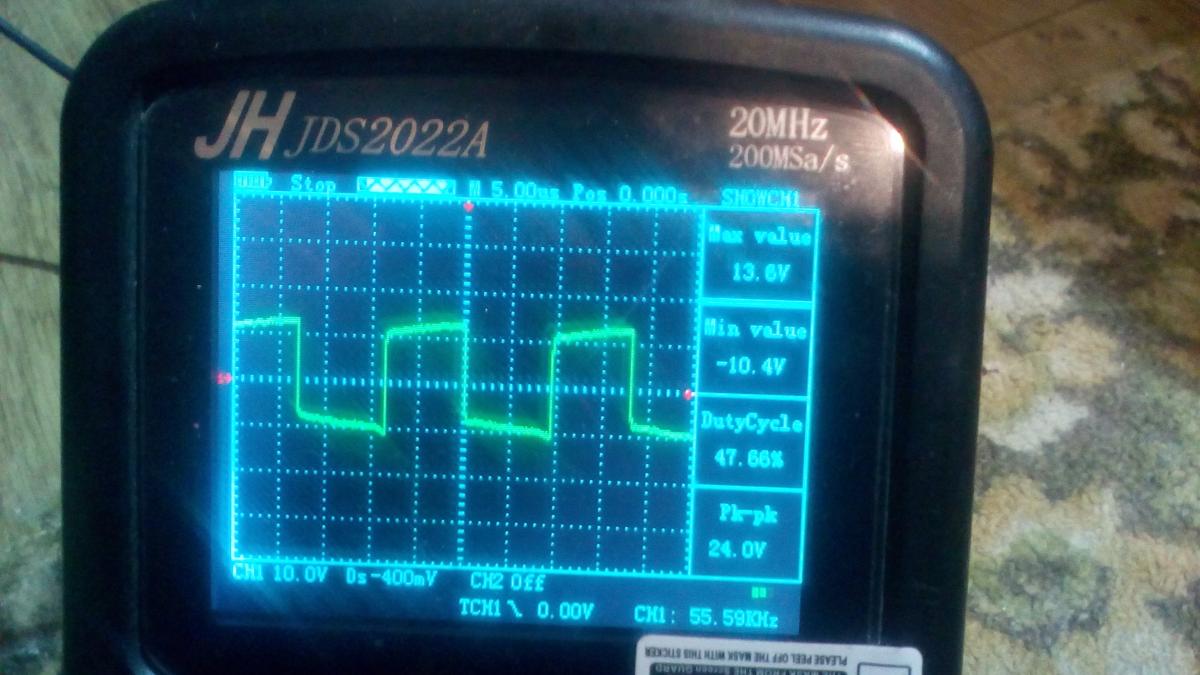

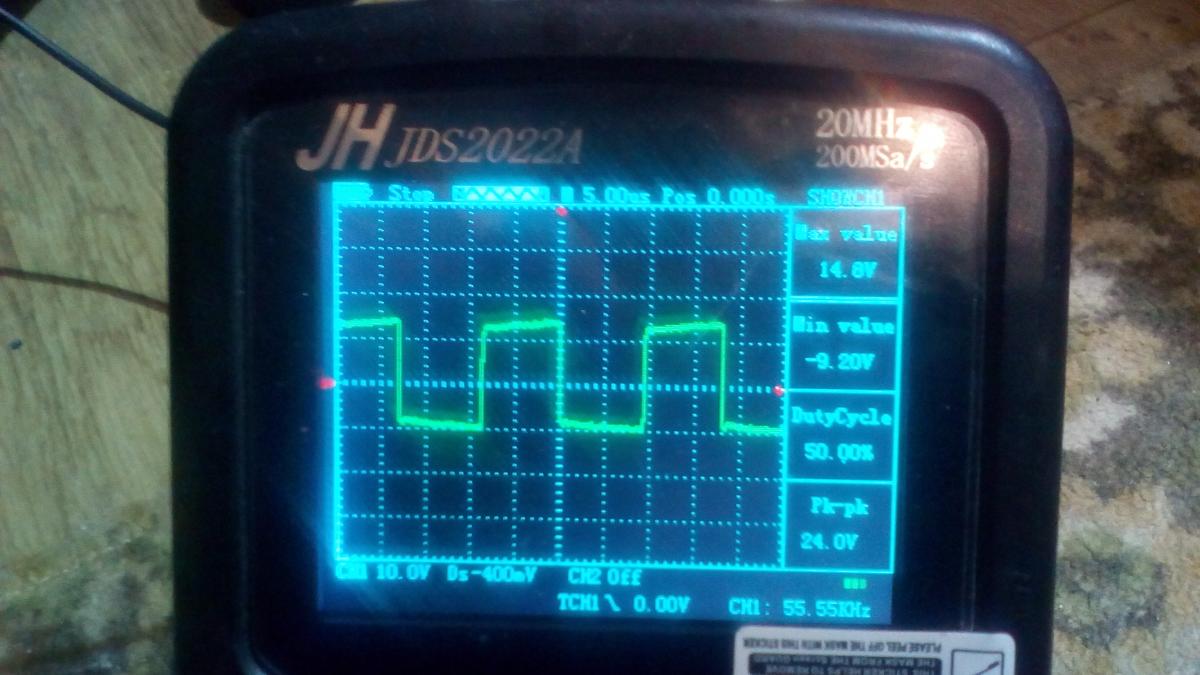

емкость перестала прыгать когда выпаял мост диодный , заменил , всю конифоль отмыл сигнал теперь стал по красивей но не то , вот в рабочем плече 14,8ва вот на верхнем транзисторе
13,6в , и пульсации на 5 и 8 ноге остались , при 160в с сети ток 0,15а
Какое отношение может иметь диодный мост( входной?), зашунтированный электролитическим конденсатором, к прыжкам ёмкости? На втором фото транзистор установлен или конденсатор вместо него? Как догадываться, объясните???
Криминала и пульсаций в сигнале не вижу, кроме одной: амплитуда маловата. Я вынужден делать предположения на основе не полной информации от Вас.
два транзистора стоят , не знаю как может под мостом прошивало , я говорю что я сделал , может я что-то подагрел когда его выпаивал но просто после его выпайки все норма было по затворной емкости
 |
Спеціальна пропозиція для учасників та відвідувачив форуму - знижка на напівавтомати PATON! Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму: (097) 591-29-90 чи (099) 406-30-49 Обирай Патон! |
а еще СТ пропаял , первичную обмотку ,
Блин, ну Вы понимаете что это не ремонт: было плохо, я стукнул, стало хорошо... Ведь причина не понятна, а это обязательно вылезет боком. Но тот дело Ваше.
Когда делались крайние фото сигналов, штатный вентилятор (влияет на напряжение не стабилизированных обмоток) был подключён?
Метод исключения приводит нас к:
Если установлены 2 одинаковых транзистора, а амплитуда сигнала разная то ищем проблему в драйверах.
Обмотки питания драйверов местами менялись. Но сигналы оставались такими как есть.
Так как дальше будет только хуже/сложнее, предлагаю просто поменять местами все радиоэлементы нижнего драйвера с верхним, для того чтобы убедиться, что Вы что-то упустили и проблема всё-таки в драйвере. Причём начиная с выпрямительного диода по питанию драйверов.
Форма и амплитуда должны быть одинаковы, на верхнем могут быть не большие корявости. У Вас же амплитуда разная. Мои предположения от более вероятному к менее: проблемный электролит, стабилитрон 10 в, 3120, выпрямительный диод по питанию драйвера.
После того, как путём замены Вы найдёте причину разности сигналов и устраните её, аппарат всё-равно рано или поздно стрельнет по причине: может я что-то подагрел когда его выпаивал но просто после его выпайки все норма было по затворной емкости...
И возле 3120 у Вас с одной стороны плёночный конденсатор, а с другой на тантал окукленный похоже, надо бы к одинаковому виду привести.
