В инверторе DUGA DIY-250 вышли из строя силовики.Схему не нашёл.Смущает следующее-на выходе ШИМки ca3525 (ножки 11 и 14) нет миандра ,но есть ровная пила.Режимы питания в норме.Прошу подсказочку-рыть обвязку или менять микросхему.

[Николаевич]

Смотря в документацию на 3525 в её структурной схеме перед выходными транзисторами стоят логические элементы так что мало вероятно что бы на выходе как вы говорите получалась ровная пила - я бы уже эту микру поменял и не ждал ответа с форума Питание "чистое", не пила в питании ? Такого у меня в практике не было.

[scif]

это кишки аппарата.это то что творится на выходе 3525.микросхему поменял.

[Николаевич]

Питание? Пробежаться по лапам микрухи осцилом - там пила только на выводах задающего генератора - силу отключите, а то бахнет. Выход с ШИМки идёт на транзисторные зборки, они нормальные? ТГР откиньте - что то может садит выход - трудно точно и утвердительно сказать. А какая частота получается???

[scif]

Все измерения без силовых транзисторов.они сгорели раньше.частоту сегодня посмотрю.

[scif]

11и14 ножки освободил на них ничего не изменилось.Частота приблизительно 50 кГц.Если подкините схему буду благодарен.Буду учить букварь,но на русском инфы немного.

[Николаевич]

Вы имеете ввиду инфу по 3525? Качаете даташит pdf файл и через онлайн переводчик переводите - я так делаю. Потому как с англицким не дружу Частота нормальная, а на остальных ногах - осцил же есть пробежаться и глянуть чего там творится. Именно на такой аппарат схемы нету. Возьмите любой аппарат с микрой 3525 в управе. А крокодил массы осцила вы случаем не подключили по ошибке куда нить не туда.

[Andruha]

Да на выходе ШИМ-ки кроме прямоугольников ничего другого вроде и быть не должно, может сам осцилл того.

[Andruha]

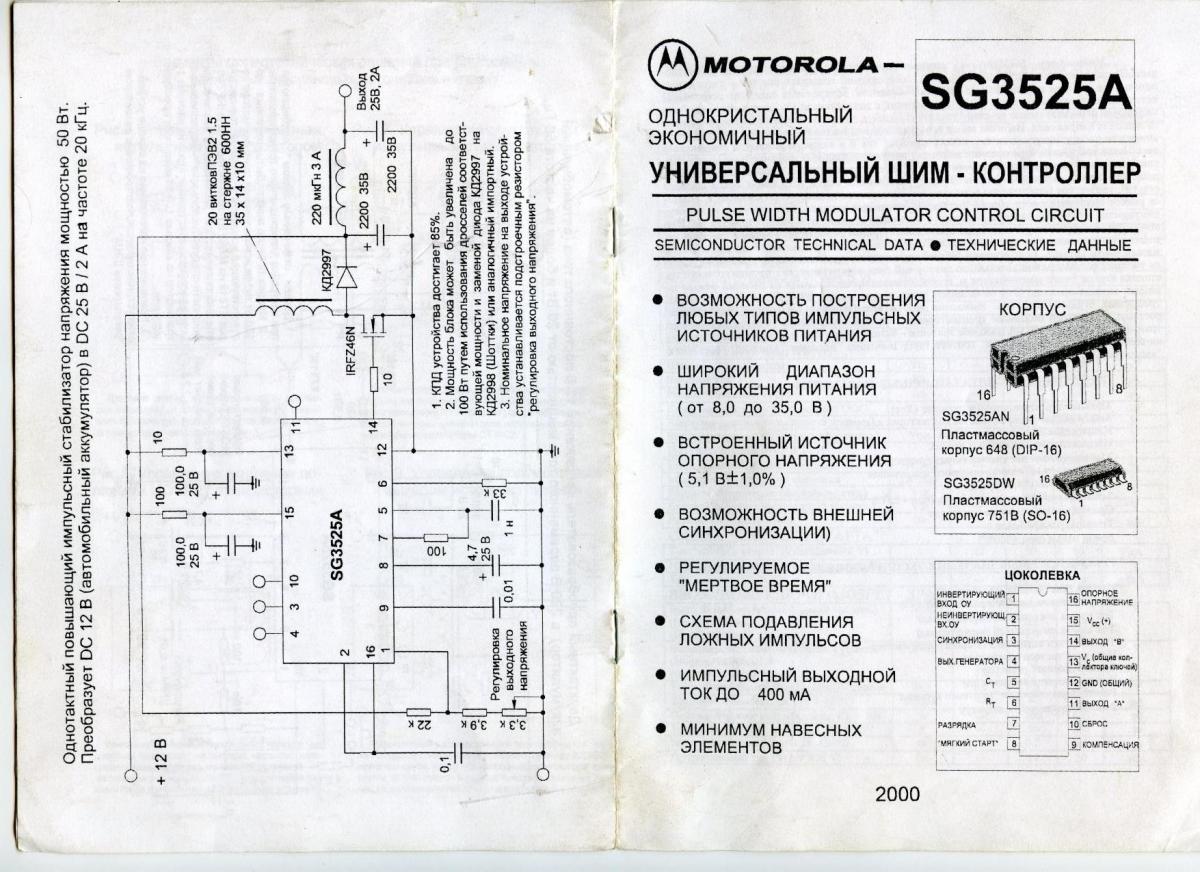

[scif]

Спасибо за русскую версию.завтра буду рыть.
