Знакомый попросил глянуть сварку со словами "не варит, не дуги" я проверил и действительно при малейшей нагрузке горит диод прегрузки, даже на обычнуя лампочку при этом на выходе 0 ноль.
Нашел сгоревший резистор и то ли диод или стабилитрон, прошу помощи с опредилением детали либо может есть у кого схема?
Детали обведены на фото....
Там схема не нужна что бы определить деталь. Определяется логически, если знать хоть немножко как это работает.
смотрим на плату сверху таким образом- трансформатор посередине, а обведенные детали справа. Тогда слева от трансформатора зеркально будут точно такие же детали. Смотрим на номинал резистора -что-то мне подсказывает,что это 2R2, а стекляшку определяем по падению в режиме прозвонки диодов.(Думаю, 1N4148, а вот рядом стабилитрон) Вот и весь алгоритм для первоклассников.
резистор 1R0 стабилитрон и диод и еще два DC-DC, если смотреть так как вы написали то сверху 78L15 а ниже 79L05 это справо, а с лево наоборот не могу понять номинала стабилтрона?Цитата:
Сообщение от barsa
да и почему горит резистор....мне подсказали, что виной может быть оптопара, но у меня сейчас такой в наличии нету...стоит (я так понял тиристорная) Р152
Знакомый попросил глянуть сварку... - Глянули... и верните его хозяину, пусть его отдаст мастеру, который занимается ремонтом электроники. Во втором посте я ответил вам. Да нету там стабилитронов на этом участке платы БП.
Вложение 12796
да и почему горит резистор....мне подсказали, что виной может быть оптопара, но у меня сейчас такой в наличии нету...стоит (я так понял тиристорная) Р152 Судя по этому - вы представления не имеете что там к чему.
Alex23 , якщо не маєте хоча б поганенького осцилографа - краще дійсно віддати спеціалісту . Бо ремонт після "класних пацанів" завжди дорожчий і це викликає у майстра негативні емоції .
в том и проблема, что мастера нету....живем в деревне и ближайший город 130км...Цитата:
Сообщение от Николаевич
если смотреть по плате, то действительно похоже два диода, но мне мастер говорил, что один стаб, а один диод и здесь на форуме то же говорят...
ребят вам лень просто написать, что да как или дайте кусочек схемы?!!!
осцылограф есть
Николаевич, помогите пожалуйста, если знаете, что к чему?!!!Цитата:
Сообщение от Alex23
за оптопару спасибо, пристыдили....почитал теперь буду знать в телевизорах таких нету))))
помогите....
сколько приходиться просить помощи на профильных форумах. НЕ МОГУ ПОНЯТЬ....людям лень писать или бояться клиента потерять и это говорит жадность я допустим если знаю, всегда помогаю и могу даже в вайбер перейти, что бы на форум засорять...
а это все знают или делают и тупо издеваются и самоутверждаются...
можно просто написать, а если так уж хочется самоутвердиться, то даже так я не обижусь, так как и сам понимаю "смотри неуч это два диода такие то или справо стаб,а слево диод, а если замениш сгоревший DC-DC на 5вольт и оптрон с драйвером затвора, то возможно и будет тебе счастье...напишешь потом о результате, самому интересно"
а с мастером у нас действительно проблема я единственны кто хоть что то знает в радиоэлектронике, но учил телевизоры, которые еще были на транзисторах....сейчас ремонтирую почти любые и сварки иногда, но именно с такой в первый раз и действительно не знаю ее устройства
Ну то відрізаєте "банки" від транзисторів , стаєте на затвор транзистора і щоб зрозуміти який там елемент згорів проводите "досліди на свій страх і ризик" . Ремонтувати техніку дистанційно на порадах - таке собі заняття .Цитата:
Сообщение от Alex23
выход целый....вся проблема в этой маленькой платке у меня там сгорел резистор 1R0 (диод или стабилитрон) что я и пытаюсь выяснить и 5 вольт DC-DC 79L05Цитата:
Сообщение от allibabayevich
у меня нету питания на осцилятор и нету генирации я сейчас пока пытаюсь выяснить что за две детальки, то ли диоды то ли стабилитроны....кто говорит, что оба диоды, а кто один стаб, а один диод???!!!!
обвел крожком на фотоВложение 12797
Прежде чем помогать или подсказывать, читаю профиль форумчанина. Это для того что бы понимать степень познаний человека в электронике. Ваш профиль мне ничего не сказал, зато предположение по оптопаре, которая является оптодрайвером, говорит мне о вашем непонимании того что вы ремонтируете. Я подсказал - ЛОГИЧЕСКИ. Неужели непонятно что там два одинаковых канала и вычислить элемент не составляет никакого труда. Открою секрет - при проверке мультиметром и подключении к прибору в прямой полярности диоды и стабилитроны показывают разное падение напряжение на переходе - это говорю вам как ремонтнику телевизоров. Поэтому определить стаб. это или диод нет никаких проблем. Помогать делетантам мне не интересно. И ещё - присылали Патон в ремонт после Васи электрика - так это жесть, к тому что внутренности покрыты гарью так ещё и понапаивал абы чего опять же не понимая что и как. Восстановил. Или выпаивают трансформаторы строительным феном. Киев рядом - отправляем в сервис Патона. При моём опыте ремонта, я год изучал инверторы прежде чем взять инвертор в ремонт, а первым попался самопал. кошмар одним словом. А вы ремонтируете по принципу кто что скажет. По поводу диодов и стабилитронов я ответил выше, к чему ещё дублировать вопрос. у меня нету питания на осцилятор и нету генирации - какой осциллятор, только вам понятно. Какой генерации нет - опять толь вам понятно. Как то так.
Проблема не в тому що згоріла копійчана деталька - дуже часто то вже наслідок і нема гарантії що заміною то все вилікується .Цитата:
Сообщение от Alex23
все выше вами сказанное разумно, каналы похожы и при прозвонке (диодов) живого канала мультиметром, падение на двух одинаковое и по показаниям как на диодах, на моем мультиметре "Richmeters 101" в нем питание 3в. это 620 и 625мВ у меня так звоняться диоды и никакого стабилитрона я тут не вижу у них обычно падение другое, но мне говорят что там стаб и диод поэтому и спрашиваю.Цитата:
Сообщение от Николаевич
Ребята если кто сможет мне помочь и с помощью Н.П. отремонтировать я с удовольствием отправлю я с Черниговской обл
я всего лишь хотел ответ, может у этих апаратов эта болячка типичная и у вас был опыт, то вы просто подскажите, что это за детали я просто их заменю и отдам человеку и забуду об этом как об страшном сне....
я как бы поломку нашел, не работает один из драйвер затвора и нашел что сгорело, но я не знаю номинала и типа детали....
меня тут все такие умные пинают....я же говорю со сварками почти дел не имел, то отопару не так определил, то диод не могу от стабилитрона отличить...если по замерах, то обе стекляшки это одинаковые детали у них падение одинаковое, а у стаба и дода они разные я не вижу здесь стабилитрона....
вся поломка в этой сварке это питание одного из оптодрайверов и плюс он сам помер вот и вся причина выгорания....прошу одного.....если кто знает точно, диод или стабилитрон и на какое питание...
Оцей плей-лист гляньте https://www.youtube.com/watch?v=4-Sn...SHaj9TRq2vitxm

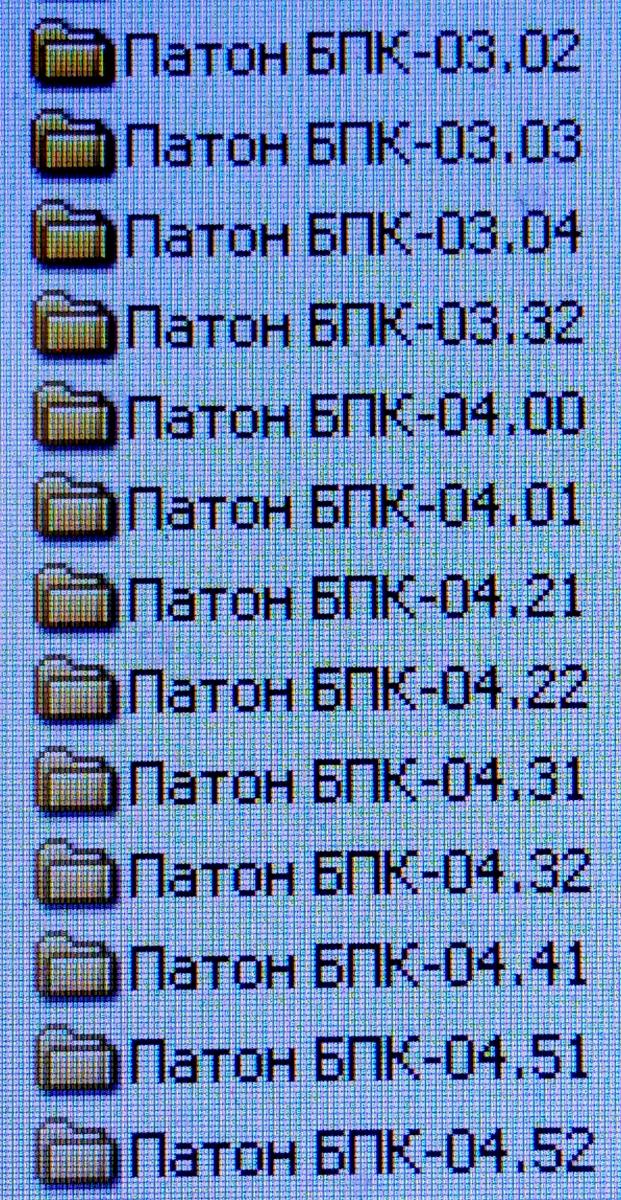

Видео никак это не поможет. Потому что этих разновидностей БПК вот сколько, думаю что это не все разновидности, это разновидности что были у меня в ремонте Патоны.
Вложение 12807
Вот и собирается информация по крупицам, так как по патонам практически инфы нет.
Николаевич , а що робити коли людина "дуже впевнена в своїх здібностях" - їй не заборониш робити свої "кроки по воді" . Десь до 40 років я теж був занадто впевненний в своїй "супер-силах" , але з часом життя мене навчило критично ставитись до своїх можливостей і обирати перевірені варіанти вирішення проблем .
Согласен на все 100. Всю жизнь живи, всю жизнь учись и дураком помрёшь. Техника и технологии настолько быстро двигаются вперёд, что не поспеваешь за этой скоростью, но нужно стремиться. По этой теме, я дал ответ по диоду и стабу (пост 6), если хоть немножко понимать, и снова вопрос.
ребята здесь не уверенность на первом месте, а скорее без исходность...живем далеко от города и по месту не к кому обратиться, а везти куда то это все долго и муторно...
я же писал...если кто согласен помочь я готов ему отправить аппарат и у меня голова перестанет этим болеть....мне на жизнь хватает из других ремонтов, а именно с этого это пару пивасиков на выходных от друга...
спасибо большое.....заказал я 1N4148, преобразователи и TLP152....Цитата:
Сообщение от Николаевич
все мои сомнения по поводу диод или стаб....взялись из совета одного блогера "из Измаила", сказал что один стаб, а второй диод, а номинал не говорил...присылай...ремонт 2500гр и плюс запчасти, а консультация 1000гр.....а я раньше думал, что я много с людей беру))))))
как все установлю я отпишу результат, может кому пригодится...
ребята всем большое спасибо и не судите строго за мое рвение....это не переоценка своих возможностей....это безисходность, но благодаря этому случаю я сел немного почитал, немного понял устройство принцип работы сварочного инвертора....
Вложение 12821

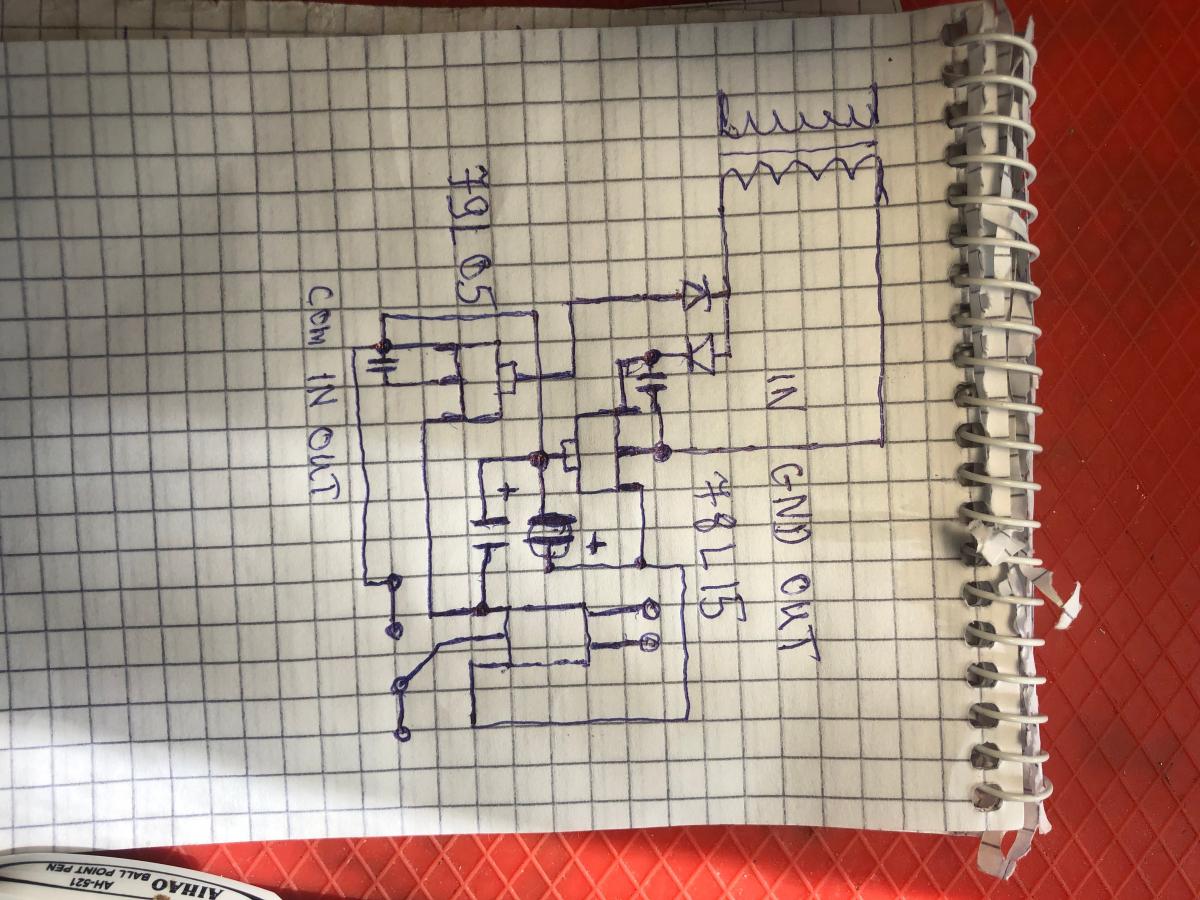

появилось время...вот накорлякал одно из плеч я думаю, кто разбираеться поймет
почитал даташит на 79L05 и это совсем другая микросхема нежели 78LХХ .....
79LXX (Эта серия интегральных стабилизаторов напряжения с фиксированным отрицательным напряжением предназначена для широкого спектра применений)
посмотрите пожалуйста....это ничего не меняет?
выпаял и проверил стекляшки на стабилизацию с рабочей стороны и судя по замерам это два диода, если только напряжение стабилизации не выше 30 вольт...просто мой блок на 30в.
думаю вопрос решен, спасибо кто откликнулся и приятно было пороссуждать в слух))))))
придут детали, напишу по результату....я так понял инфы в инете по Патонах ноль и любая инфа пригодиться
все установил...сварка заработала...
по поводу стаба и диодов....есть разные версии блоков....именно в моем стоят два преобразователя 15в и -5в а на другой версии эти питания формирует DC-DC а второе питание формирует стабилитрон
консультация 1000? а ремонт 2500 и плюс запчасти? А не уху ел ли он?Цитата:
