Может в кайзерах и 7815 но неделю назад был точно такой же GERRARD MMA-250 и там стояла 7812. Подпитка от 300в через два последовательных резистора по 13 ком.
Вид для печати
Может в кайзерах и 7815 но неделю назад был точно такой же GERRARD MMA-250 и там стояла 7812. Подпитка от 300в через два последовательных резистора по 13 ком.
спасибо! Буду искать.Цитата:
Сообщение от VIREL
Здравствуйте. Поделитесь, пожалуйста, схемой или подсказкой на клон сварочного инвертора Schweis (Швейс) ST-250. вот тут в сети его фото.
Ищу схему на сварочный аппарат FMINI-162 производство по моему Китай , кто может помогите пожалуйста .
Заранее спасибо !

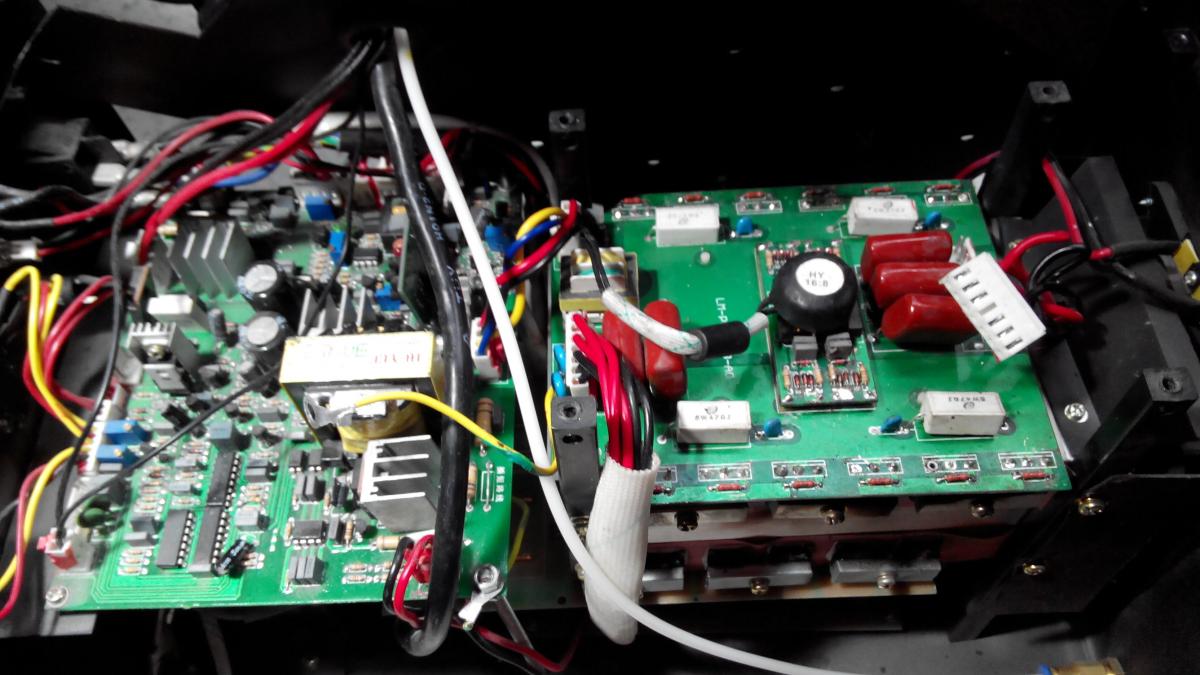

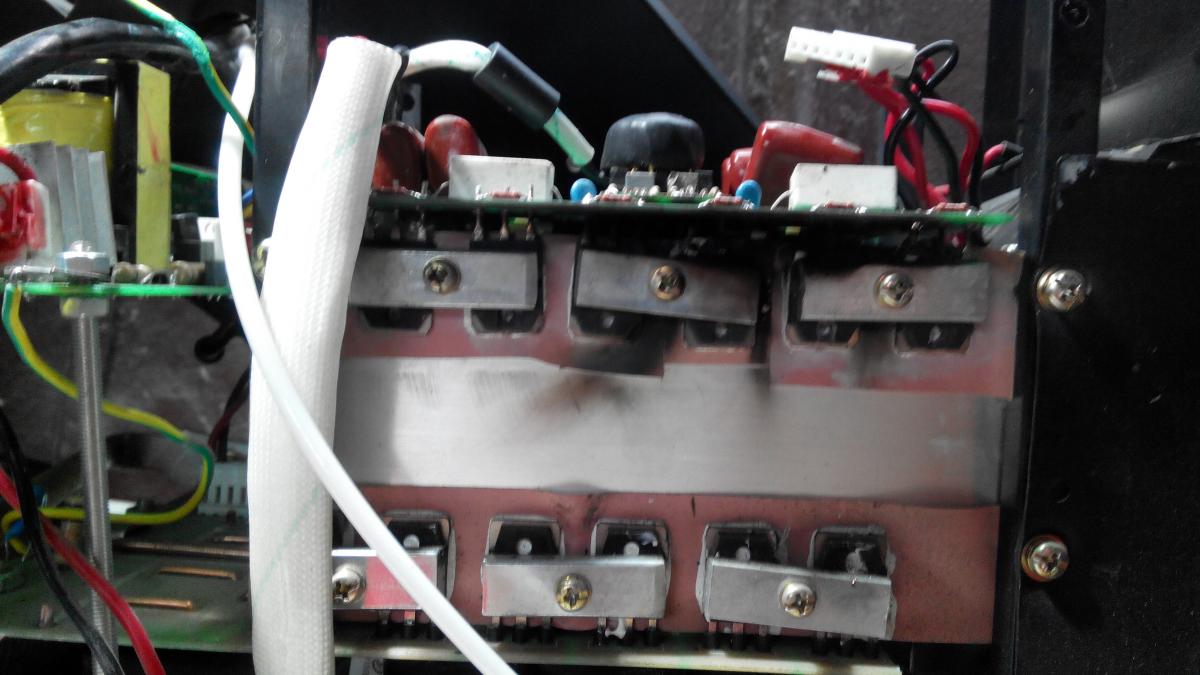

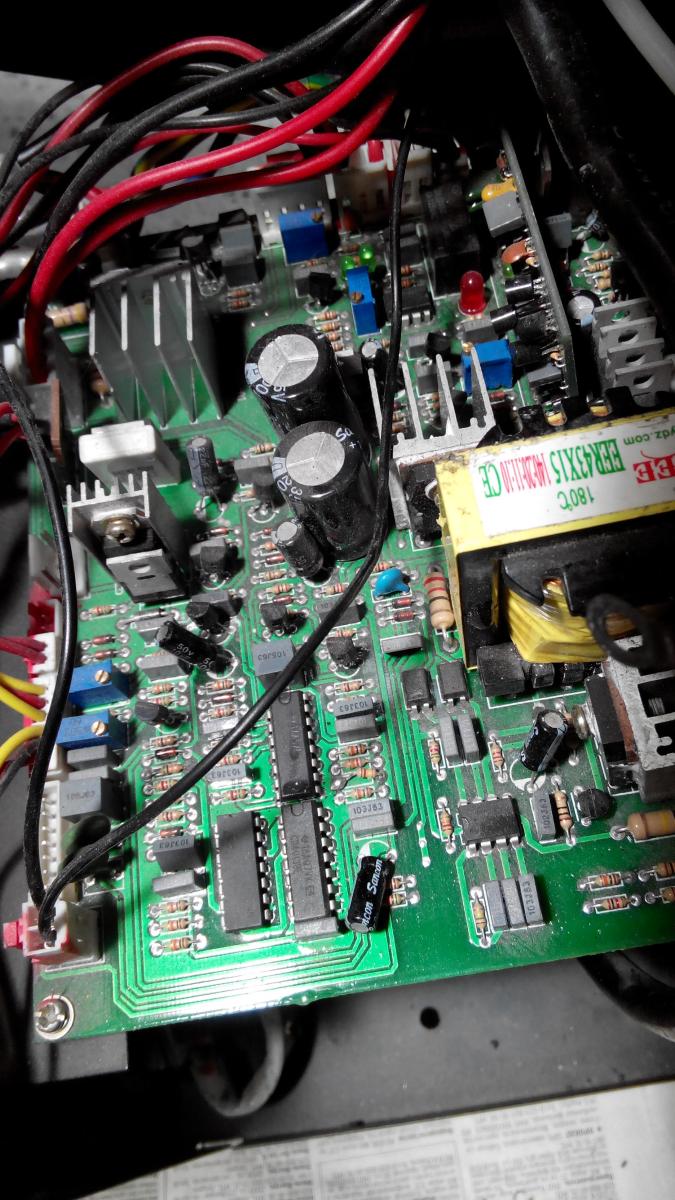

Вложение 3111Вложение 3109Вложение 3110Добрый день!Может кто располагает схемкой вот такого аппарата,названий много а начинка та же,MMA/MIG 200,постоянно горят задние ключи.Еще такой вариант:Вложение 3112
Всем спасибо за помощ,за бурное обсуждение,сделал я его,тема закрыта!!!Цитата:
Сообщение от Makush
Здравствуйте! Ответьте,кто встречался со схемой инвертора Форсаж-200 Рязанского завода? В отличие от ранних моделей он собран на котроллере

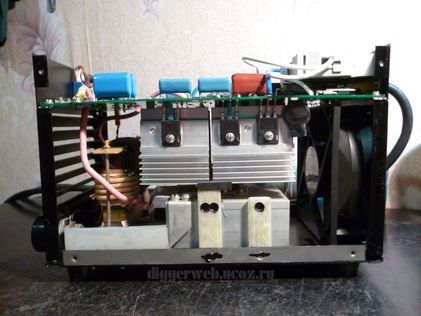

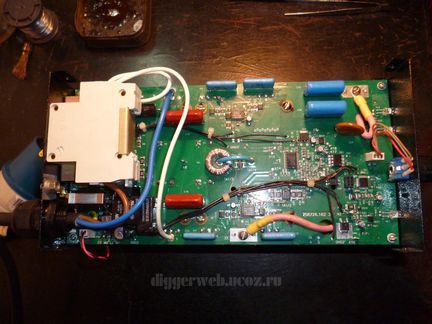

Вложение 3170Вложение 3171
здраствуйте ищу схему
Telwin force 195
суть проблемы
аппарат включается, даже варит на максимуме выставленного тока 2-ойкой. Когда ставишь 3-ку то вываливается а в антистик.
т.е. малый ток на выходе.
или подскажите что смотреть
Вложение 3265 Вот нашел схему своего Gerrard MMA-250 хотя название не совпадает но схема моя.Есть вопрос-7815 по схеме выдает 15в почему на питание микросхем идет 18в .Если смотреть по плате то на них идет 15в.Может это китайская опечатка.
Очепятка
Уважаемые форумчане! Подскажите где отыскать схему платы GP95, в данном случае она стоит на Ресанте 190ПН.Заранее благодарен.
фото сделайте,поломку озвучте
[QUOTE=slavik veter;16877]Вложение 3265 Вот нашел схему своего Gerrard MMA-250 хотя название не совпадает но схема моя. Есть вопрос.Меряю напряжение:после диодного моста +280v,после R5 +170v,а после R6 +70v . А по характеристике 7815- на входе не более 30v.Спалил уже 2 стабилизатора 7815 и 2 Q5. R5 i R6 по схеме i по тестеру по 13кОм. На выходе 7815 остались только С10иС13 остальное пока отключил. Где зарыта собака? http://weld.in.ua/forum/attachment.p...4&d=1418234024
Добре время суток.Нужна схема EWG-200,буду благодарен.
Всем добрый вечер. У меня такая проблема, сварочный аппарат Microbit 200 не работает. Сгорели 2 полевых транзистора g160n60, а тем еще есть 2 транзистора но на них стерты названия и фломастером написано "GB". Может есть у кого схемка данного аппарата. Хотелось бы узнать, что это за транзисторы. Заранее спасибо.
Добрый день! Если есть возможность , помогите ,пожалуйста, схемкой блока управления инвертора "Электроприбор ИСА-180 Искра" . При включении при запуске генератора начинается ненормальный свист , дуга горит несколько секунд и генерация прерывается, индикатор защиты не загорается. Видимо генератор работает не на той частоте. Фото прикрепил.
https://yadi.sk/i/hNThbJMmeZ7vS
https://yadi.sk/i/GlfGJ3G2eZ82u
https://yadi.sk/i/GlfGJ3G2eZ82u
slavik veter ! Проверяйте транзистор Q5. Он как раз и является подпоркой стабилизатора.
Виктор93 ! А фото можно. По названию тяжело что -то сказать.
Вот фото. https://yadi.sk/d/tn1RX4krem7dv
Вот фото: https://yadi.sk/d/tn1RX4krem7dv
Выложил фото в архиве тут:https://yadi.sk/d/tn1RX4krem7dv
думаю что FGH60N60SFD вместо всех четырех ставить,а вообще желательно все одинаковые ставить,да и сигналы проверить на затворах.
Помогите пожалуйста найти схему Ресанта 220САИ, плата GP95. Перелопатил весь интернет, полно схем Ресанта, но самое обидное, что того участка который сгорел, на других схемах нет.
Сгорели диоды и кондёр (обведено красным).
Вложение 3462
В общем это обыкновенные выпрямительные диоды. Если нет смd диодов , установите обыкновенные FR или HER. А конденсатор не видно какой.Цитата:
Сообщение от лерик
Вот что то похожее https://yadi.sk/i/crV9dzjWfRMDoЦитата:
Сообщение от лерик
Сходите на Мастер Сити-там цельный раздел "Ресантоводов" http://www.mastercity.ru/showthread.php?t=103428&highlight=%D0%E5%F1%E0%ED% F2%E0Цитата:
Сообщение от лерик
На схеме Telwin Tecnica 141-161 (как я уже отмечал раньше, схемы Telwin'a и Ресанты очень похожи) от 5 выв. VIPER20А на массу стоит емкость 1 нанофарад х 63 В, параллельно этой емкости подключена RC-цепочка из резистора 8,2 кОм 0,25 Вт (с допуском 5%!) и емкостью 1 микрофарад х 63 В (именно один микрофарад!). Так что скорее всего ошибки в схеме нет.
Инструкцию по ремонту со схемой (на английском) можно скачать на форуме Володина http://valvolodin.narod.ru/schems/Tecnica_141-161.pdf
Вот нашёл мою схему, пробило КЗ диод D005,D002, конденсатор С001.
Детали заменил, включил на холостом ходу, заработал аппарат, стал ручкой прибавлять ток, загорелась перегрузка. Покрутил туды сюды плату, потом отсоединил два разъёма от платы управления, опять подключил их, и всё заработало. В каком направлении искать, от чего на ХХ может возникнуть перегрузка?
лерик
А это потому что схему проектировали двоечники..
Диодов д1 и д3 вообще не должно быть в схеме-они там не просто лишнии, а просто вредные (нарисуй рядом силовой выпрямитель и сразу поймешь- от выгорания спасает только то что в данном случае у силовых диодов меньшее падение напряжения)..Так что смотри силовой выпрямитель на предмет обрыва..И удали нафиг эти диоды..
Схему проектировали двоечники. Я про это говорил инженерам в Москве. Нижние диоды в данном мосту по меньшей мере не нужны, а точнее вредны. Почему? А они тупо параллельны мощным диодам силового моста и не сгорают только потому что в силовом мосту стоят диоды с меньшем падением напряжения и выгорают соответственно чаще всего при дохлом силовом мосту..Цитата:
Сообщение от лерик
Получается, надо удалить из схемы D003, D001 и С001 ?
ничего удалять не надо,посмотрите как у вас припаян d0005,так как на схеме,или наоборот?если наоборот,то с дежуркой все окей.если так как на схеме,в чем я очень сомневаюсь,то переверните.
Нормально там все с D5 по схеме- он обеспечивает подачу напряжения при отключении аппарата от сети (пока не разрядятся большие электролиты) или при кратковременном пропадании напряжения на цепочку шунтирующий 1 вывод UC3842 .Как я уже говорил выгорание в той области у меня было только когда дох силовой выпрямитель..И естественно я выкидывал нижнии диоды как ненужные..Цитата:
Сообщение от Semivosa
d03 d01 удалить, с01 естественно оставить(заменив)- скорее всего у вас именно из-за него сгорели д2 и д5...Цитата:
Сообщение от лерик
Теоретически можно конечно вообще выкинуть эту цепочку из диодов, транзисторов и т.д - в первых ресантах ее не было- вроде она должна отрубать дежурку при сильно низком напряжении шунтируя 1 вывод микросхемы, но могу и ошибаться- не проверял расчеты..
спасибо,уже разобрался,возьму на заметку.Цитата:
Сообщение от ДмитрийБ
Мой аппарат рассчитан на работу от сети до 140 вольт. Думаю вся эта схема для стабилизации сварочного тока при низком сетевом напряжении.Цитата:
Сообщение от ДмитрийБ
А если удалю D01, D03 то будет ли тогда правильно работать эта схема?
Ребята, задний вентилятор в какую сторону должен дуть, внутрь, или наружу?
а средний куда дует?логично два должны дуть в одну сторону.средний не снимали?
Средний вентилятор не выпаивал, но вот, что смущает, задний дует на зад, а средний в перёд, хотя логично, что бы дули в одну сторону.
