Sakuma Super 250

[Vovan_G5]

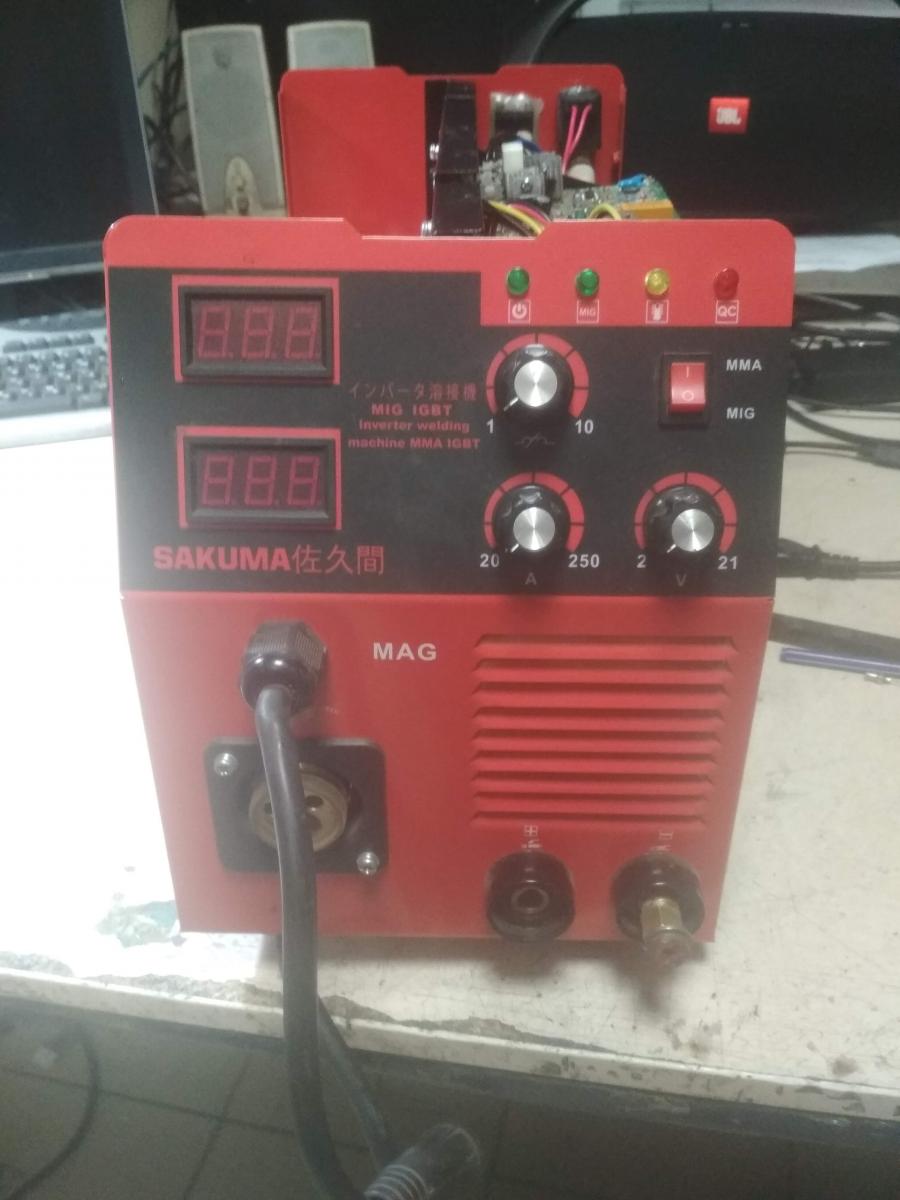

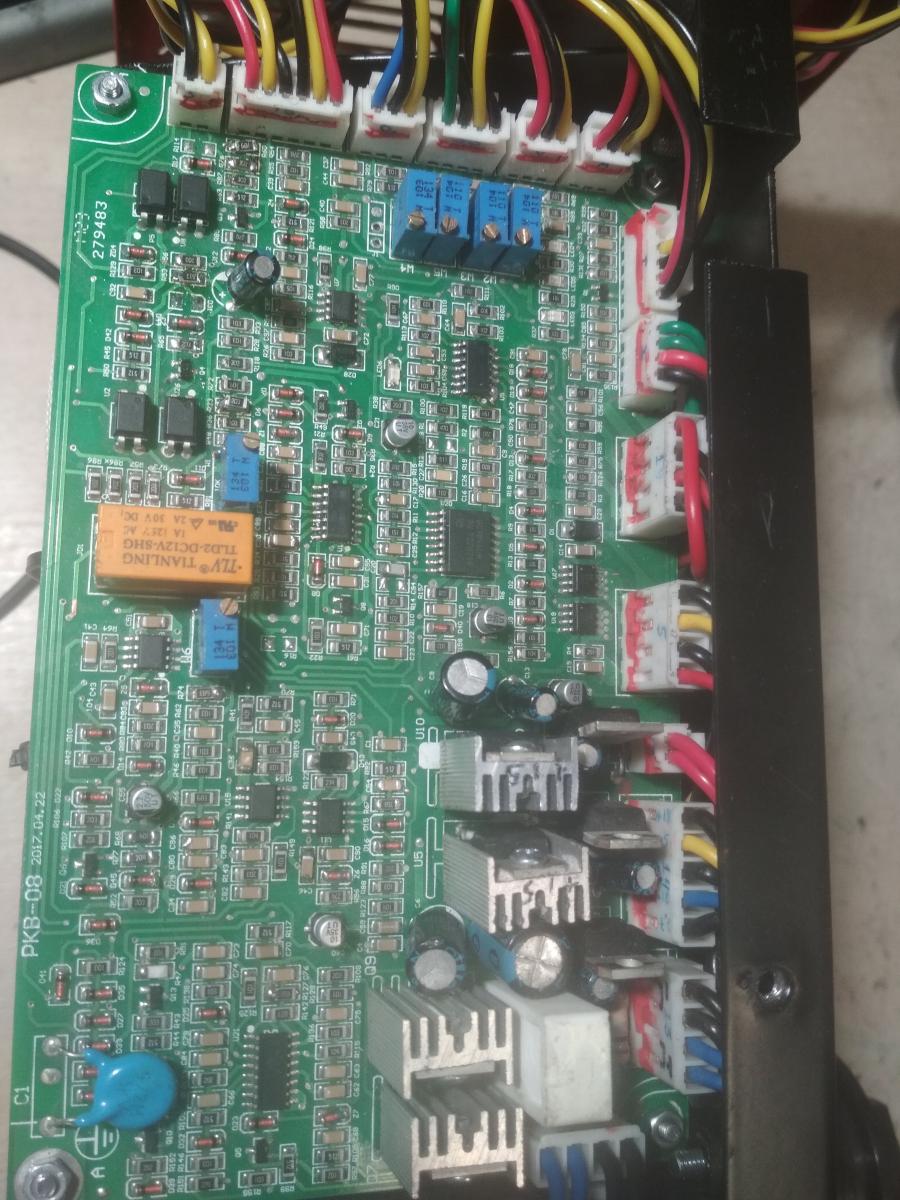

Всем привет. Принесли китайца, после СЦ в котором он пол года пролежал, его пытались сделать, многие смд резисторы напаяны вторым этажом и теперь без схемы очень тяжело, нужна схема или фото управы.
Аппарат собран на 3846, 084 - 2шт, 082 - 4 шт, 494. Неисправность при поступлении - выдает максимальный ток на ММА и макс напряжение на MIG, регулировки тока и напряжения не работают, регулятор подачи работает в хороших пределах.
Вобщем глянул, вижу нет одного СМД резистора ну прям с выхода опера 084, который за регулировку отвечает, один резистор есть, а следующий последовательно отсутствует и получается обрыв полный, а место его пайки прям истыкано щупом, топтались, топтались и не решились ничего поставить. Поставил методом подбора. Появилась регулировка напряжения в режиме ПА в пределах 15-27В, в ММА ток близок к максимальному и слегка стал регулироваться, но минималку сделать не получается. Сижу, снимаю вторые этажи СМД, но толку не особо. Надо фоточку или схему.

[Semivosa]

Плата похожая,на 1 мин 13 секунд.Возможно там видно что нибудь
https://youtu.be/ynwNheqsZvo

[Vovan_G5]

это оно 100%. Даже по тому кусочку, где есть фокус я нашел пять отличий в номиналах, тех которые были перепаяны. А плата близнец, шелкография даже совпадает. Там где нет фокуса нашел, что у меня не хватает диода, а там где я припаял сопротивление - его быть не должно. Горе мне Кто то методично менял элементы

[Vovan_G5]

Я периодически пытаюсь доделать аппарат. Возник вопрос. Есть ли у него коррекция скорости протяги от тока? В моем экземпляре такого не наблюдается. Просто регулировка работает в широких пределах.

[Николаевич]

Предположу два варианта.
1. Оно в этом аппарате так и есть.
2. Если зависимость есть, то обратить внимание на какую то оптопару. То есть работает оно так - с датчика тока (шунта) сигнал усиливается операционником и закрывает оптопару при этом с движка регулятора скорость регулируется в широком диапазоне. Пока нет тока оптопара открыта и напряжение с движка садится на землю. Если эта функция заложена в аппарате, то я бы отследил цепочку со 2 ноги TL494. И ещё - его уже ремонтировали может раскрутили подстроечные резисторы, так как порог операционника усиливающего ток с шунта регулируется. Это из опыта ремонта других полуавтоматов. Как в конкретном аппарате не знаю.
