Собственно аппарат работает исправно уже лет 15.
Но с возрастом стало тяжеловато таскать по верхотурах. Поэтому планирую оставить его в гараже на стационар как источник напряжения для ПУ.
Нужно опознать модель ШИМ контроллера, чтобы подкорректировать ВАХ

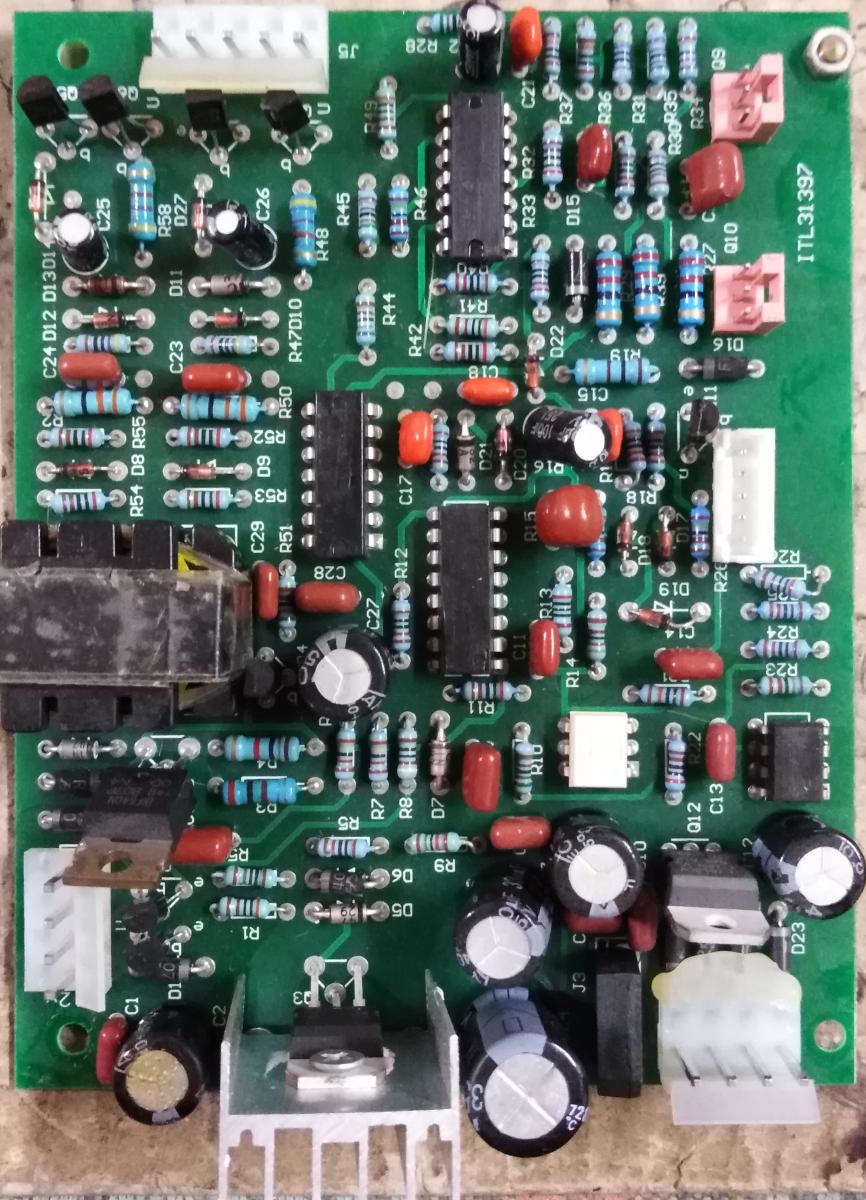

Фото внутренностей и платы управления на гугл диске
Делал Урал ЭИСА - 200, с такой платой управления
Схемой руководствовался этой
и этой
Микросхемы запилены сверху. В общем исходя из Вашего фото - мой и Ваш аппараты очень похожи по монтажу.
Lis07 (10.11.2018)
 |
Максимальні знижки на зварювальні апарати Патон для учасників форуму! Всім учасникам та відвідувачам форуму додаткова знижка на зварювальні апарати Патон. Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму. (097) 591-29-90, (099) 406-30-49 |
Да, это она. Тем более пробовал сам зарисовать с печатки - совпадение практически 100%, за исключением того, что в моей добавлены реле управления электроклапаном, осцилятором со своей обвязкой.
И это... возможно сделал немного не правильно, но убрал копирайт, очень уж он отвлекает во время анализа... Немного подкорректировал внешний вид, добавил силовую часть
Последний раз редактировалось Lis07; 10.11.2018 в 15:09. Причина: Добавил фото
Тот что делал я - просто сварочник ММА.
Николаевич
А вы, случаем, не пробовали делать жесткую ВАХ (стабилизатор напряжения) на КА3525А?
К сожалению не делал. Лежит сварочник для переделки в блок питания 10-20 вольт и ампер 100. Но не хватает времени заняться переделкой. Ну вам в полуавтомат нужно как я понял.
Ага, в полуавтомат. То есть переделать в стабилизатор напряжения 18-22.
По сути практически готово. После детального изучения схемы решил задействовать штатный ограничитель напряжения холостого хода.
Он все равно большую часть времени в моменты простоя аппарата занят регулировкой напряжения.
В гараже валялась какая-то плата. Нашел на ней резистор в 1.5К, подкинул параллельно R23 6,8К
На выходе аппарата напряжение упало примерно до 19В (мерял школьным вольтметром, так как тестер на работе оставил, да и нагрузки толковой нету дома)
При присоединении старой дверной пружины она порядком нагревается, напряжение при этом стабильно.
Так что, думаю, вопрос решен. Осталось поставить второй переменник (нашел в закромах проволочный на 680 Ом) и дополнительными постоянными вогнать в режим 18-23В
Одно плохо - с понедельника нужно ехать в командировку. Кста, практически к вам - Новомосковск
На трубный завод трубы варить
 |
