ПАТОН ПСИ-250P DC MMA TIG MIG MAG с подающим - фото

И так, после ремонта Патона фото
Вложение 10293
Подающее устройство
Вложение 10294Вложение 10295Вложение 10296

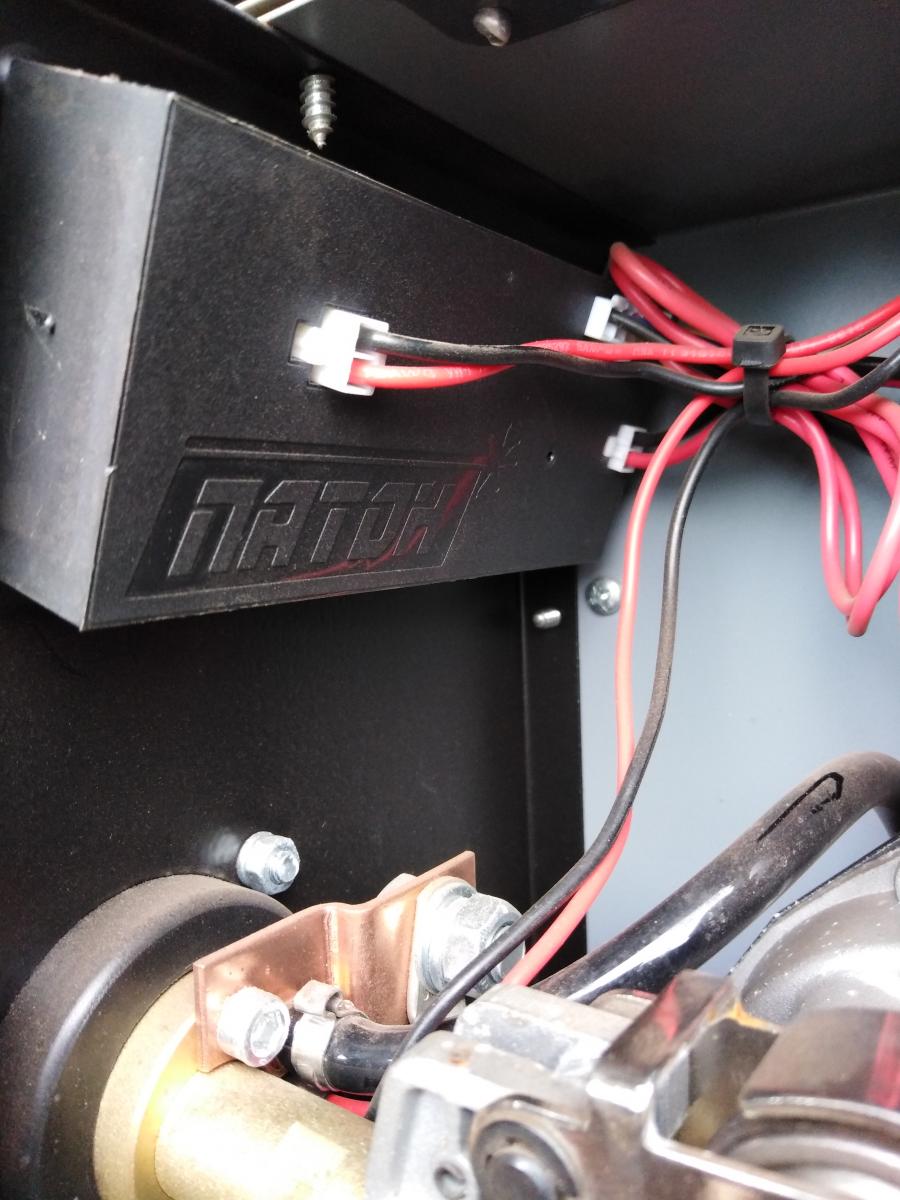

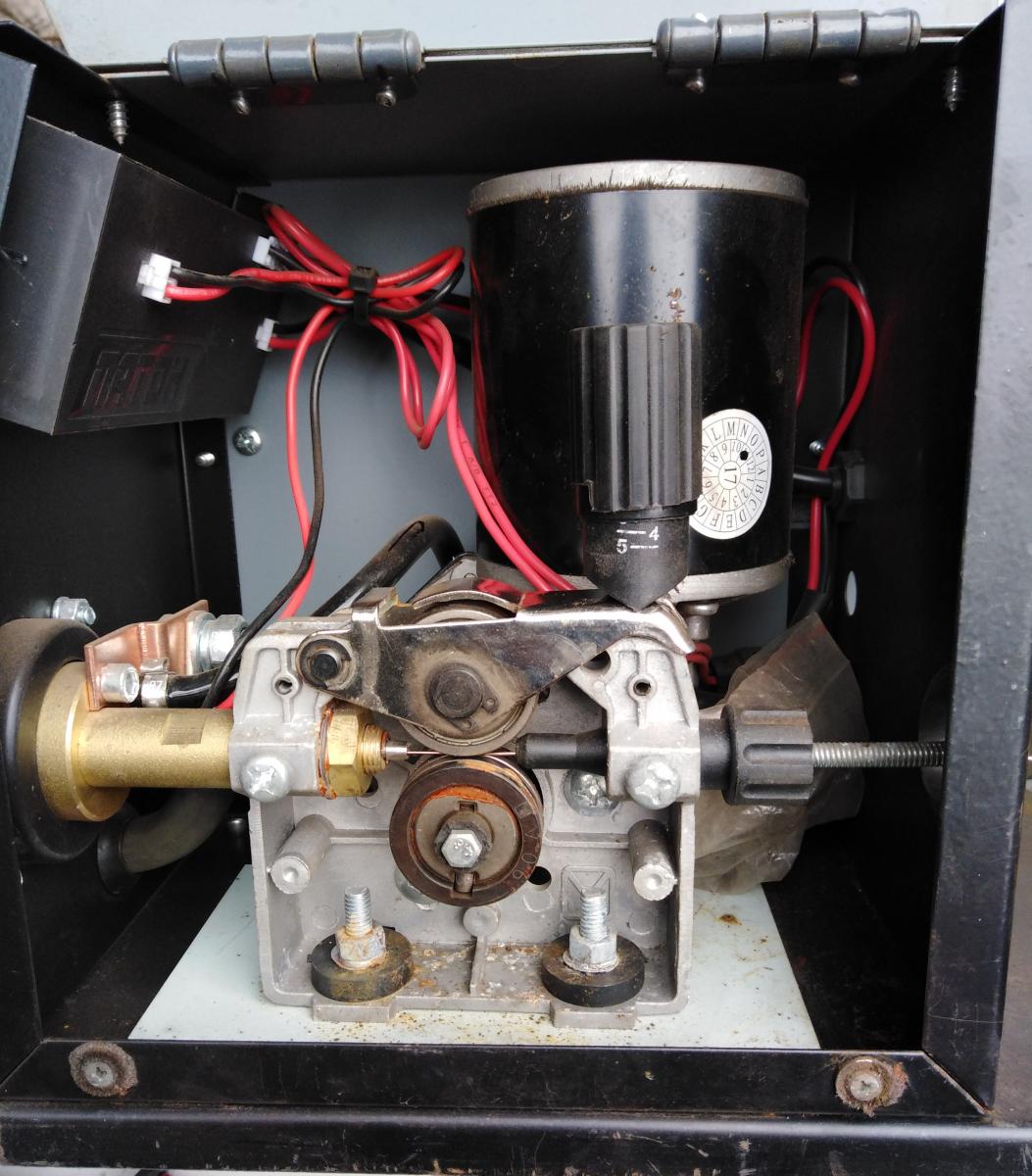

Внутри
Вложение 10297Вложение 10298

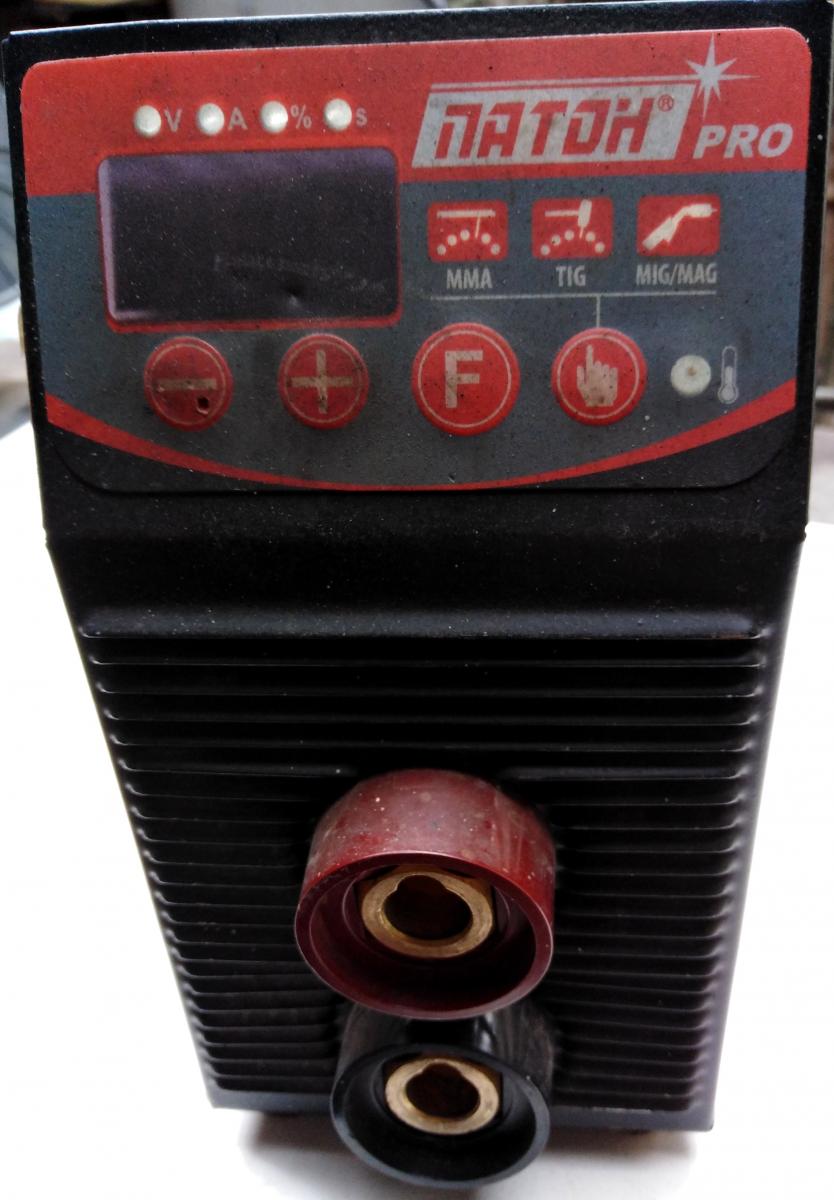

Инвертор
Вложение 10299

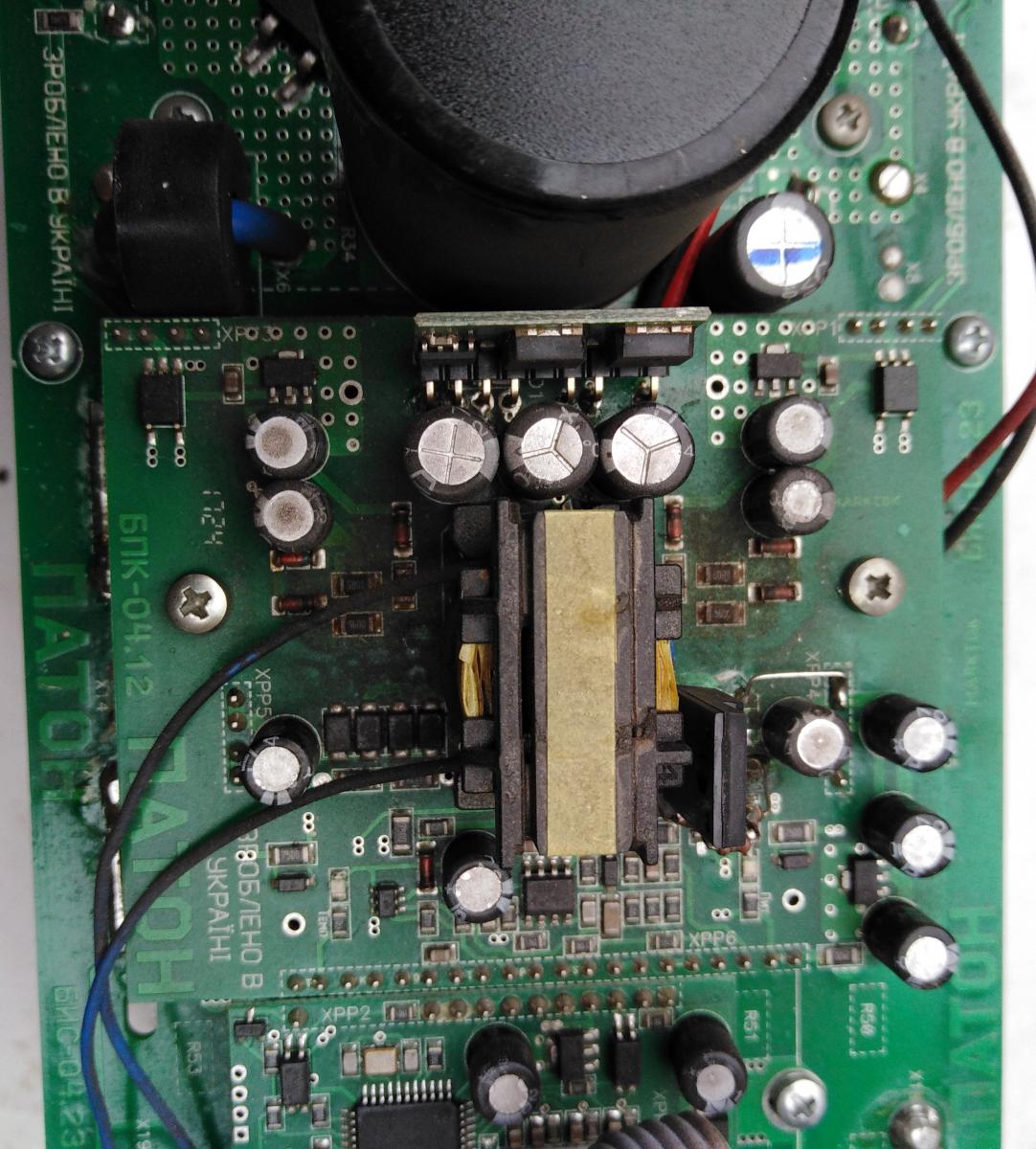

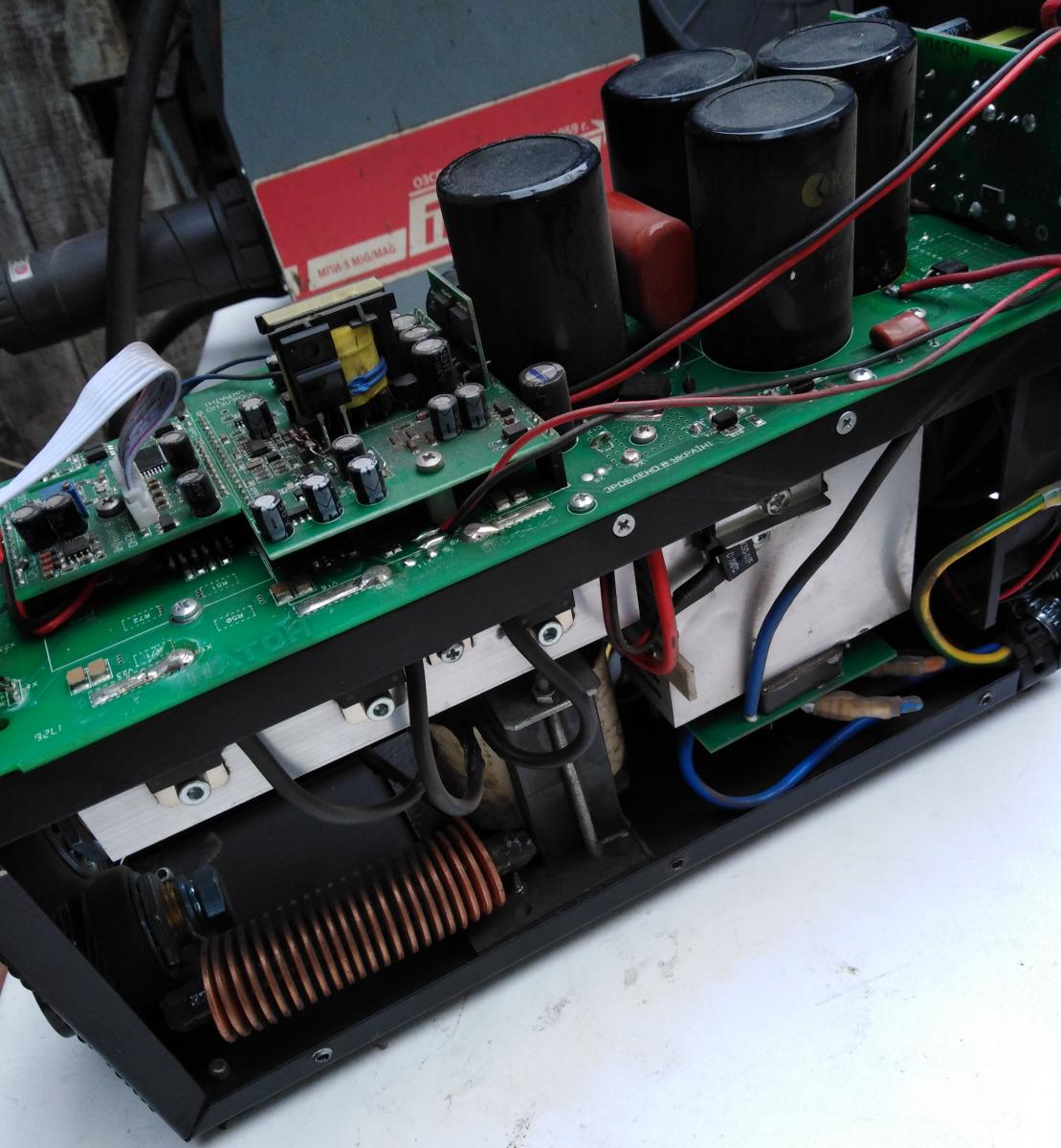

Внутренности инвертора
Вложение 10300Вложение 10301Вложение 10302
Вложение 10303Вложение 10304Вложение 10305
Вложение 10306Вложение 10307
Задняя стенка с разъёмом для подключения подающего.
Вложение 10308

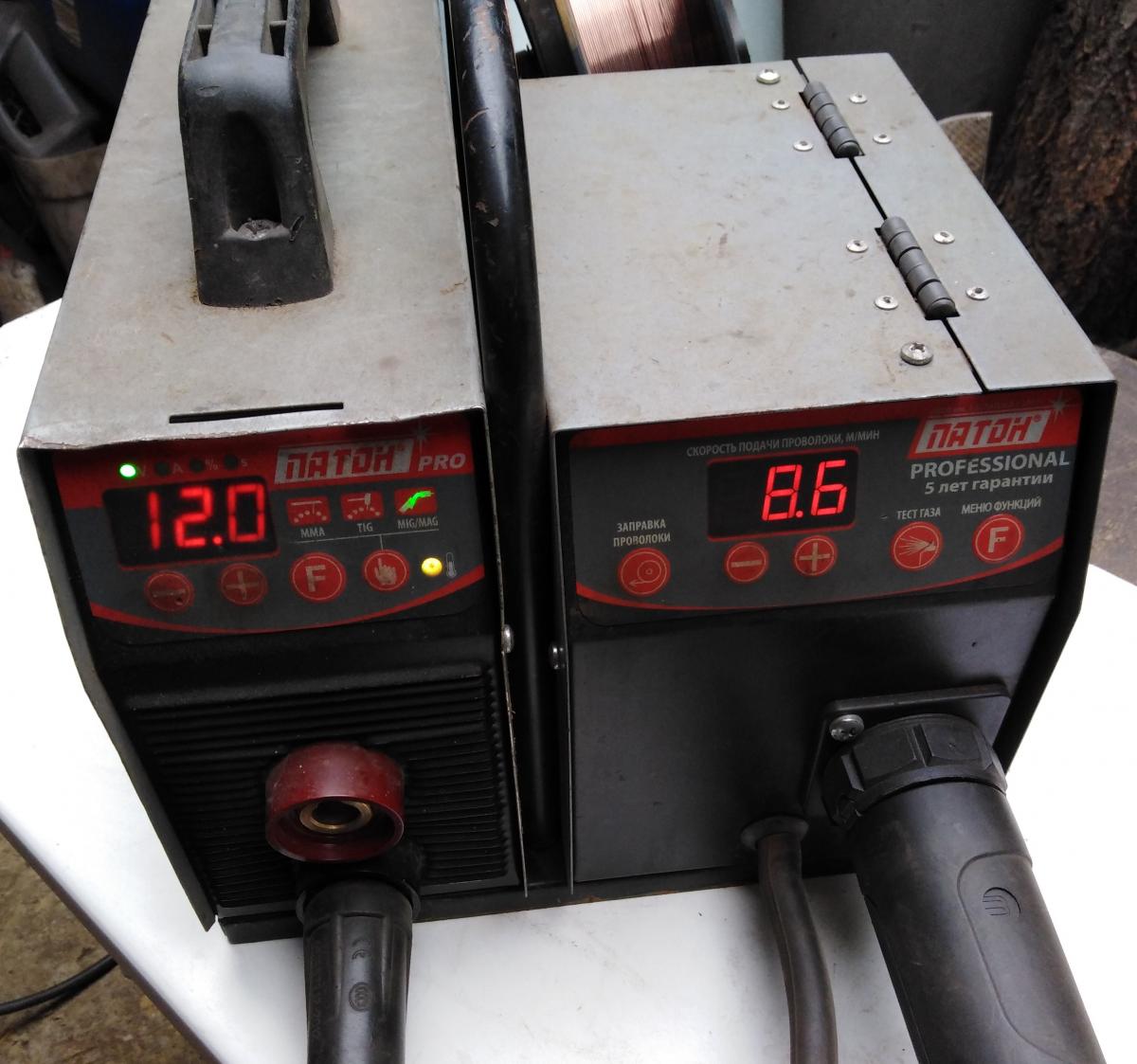

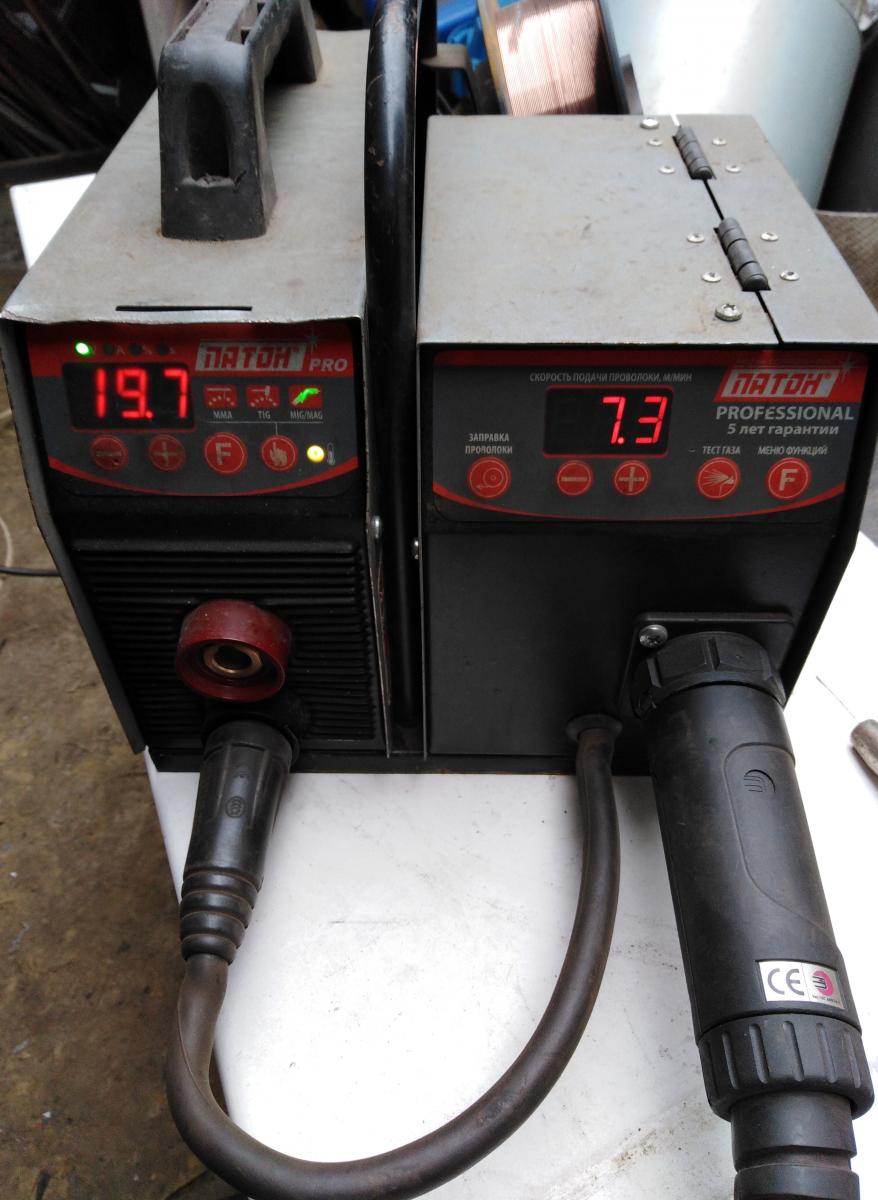

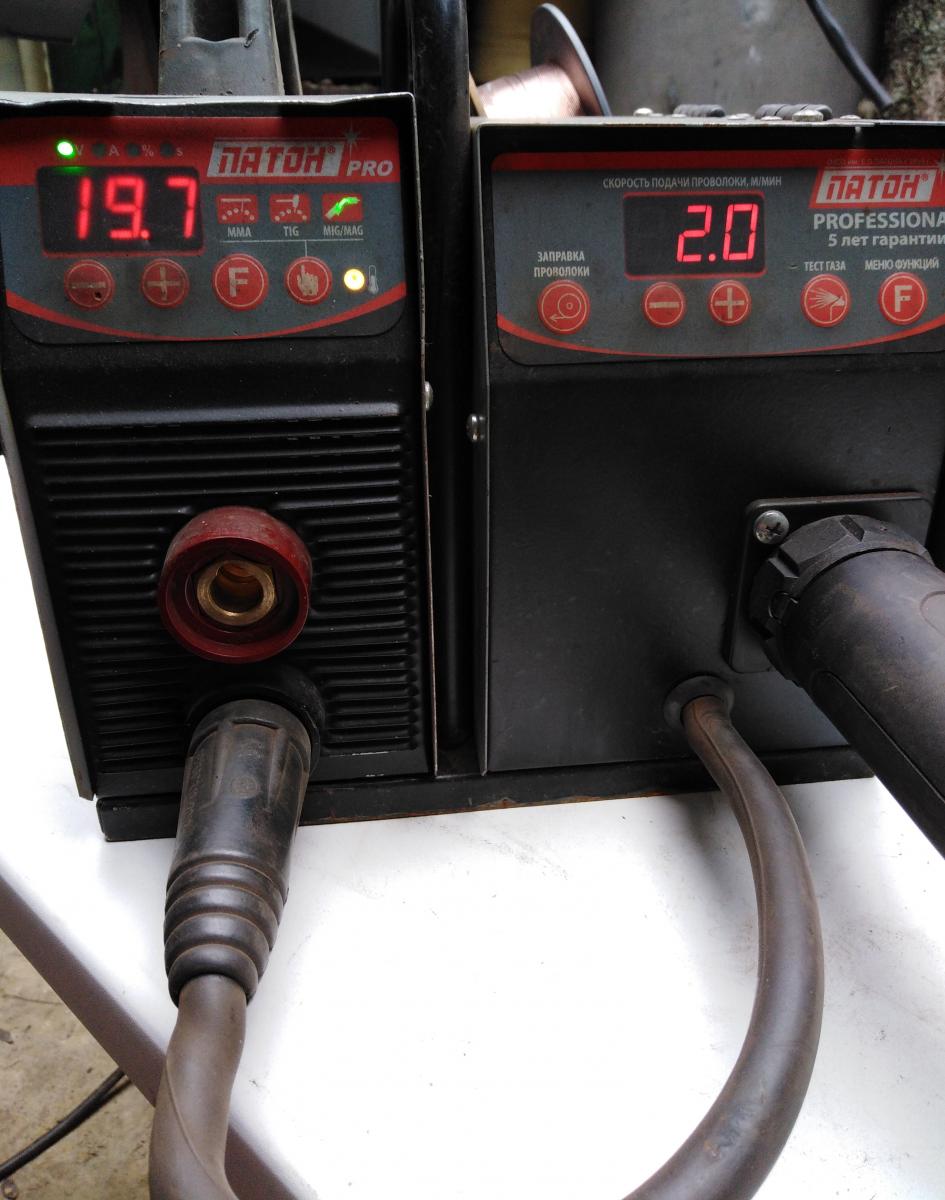

Источник и подающее вместе
Вложение 10309

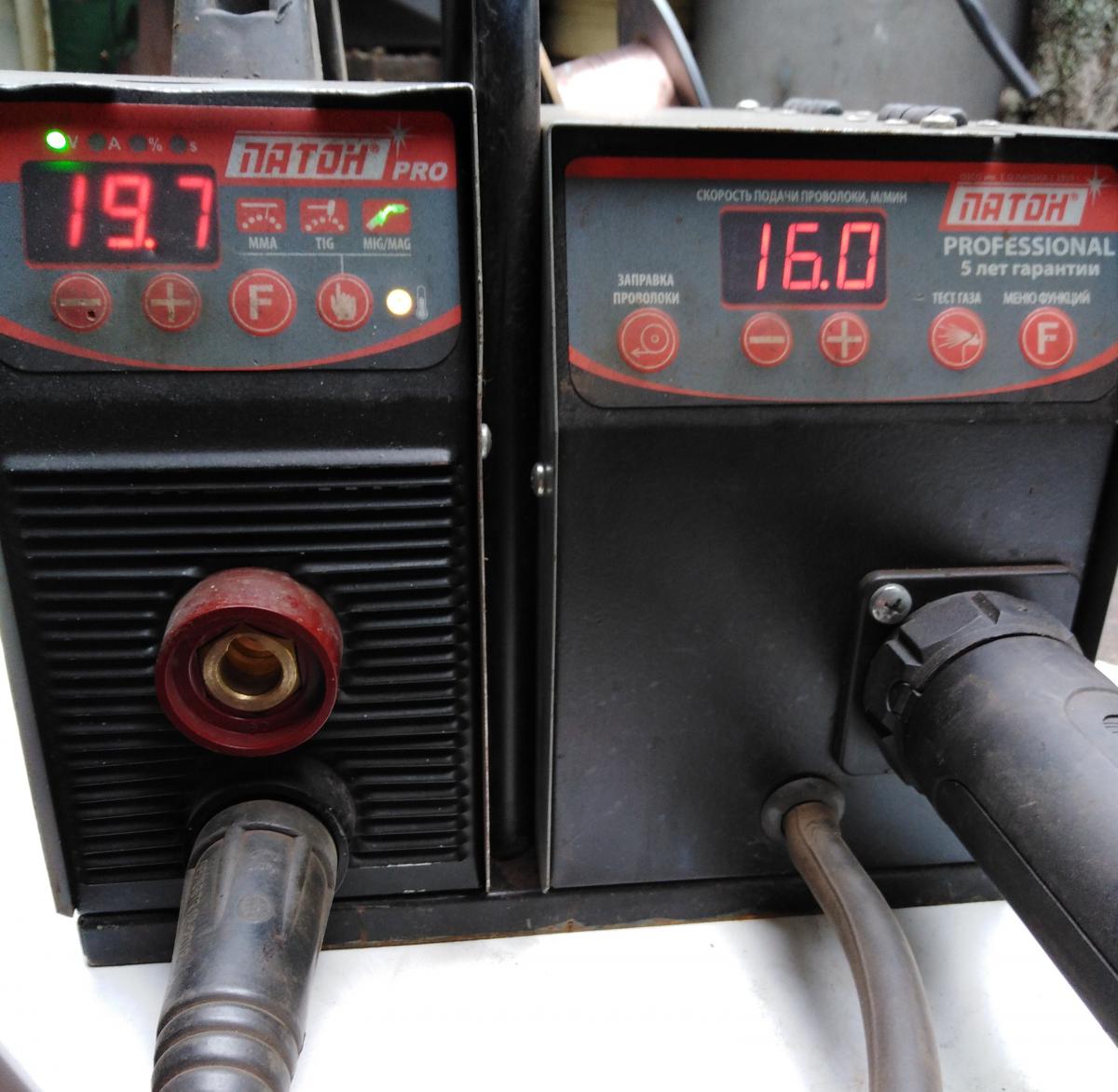

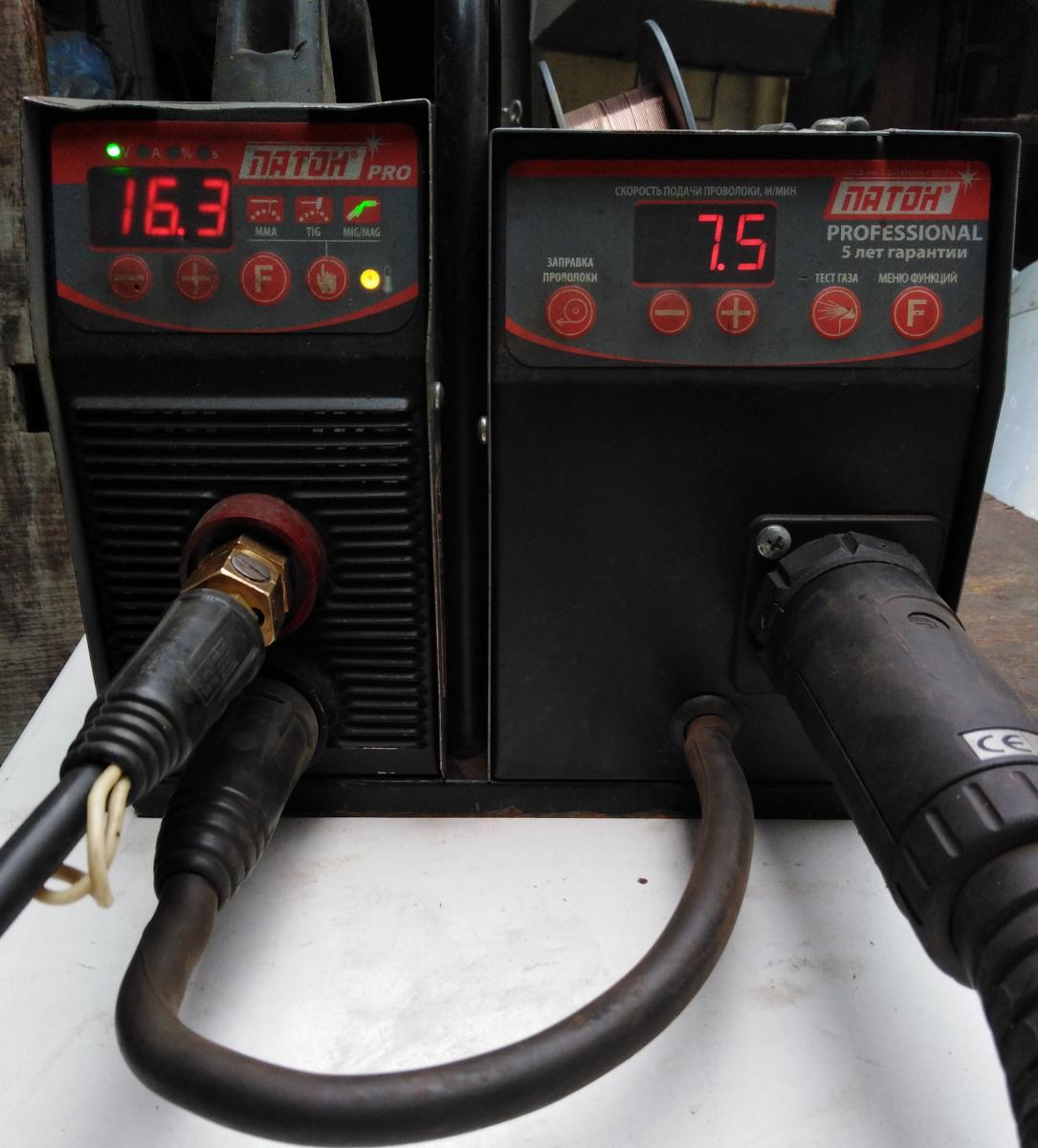

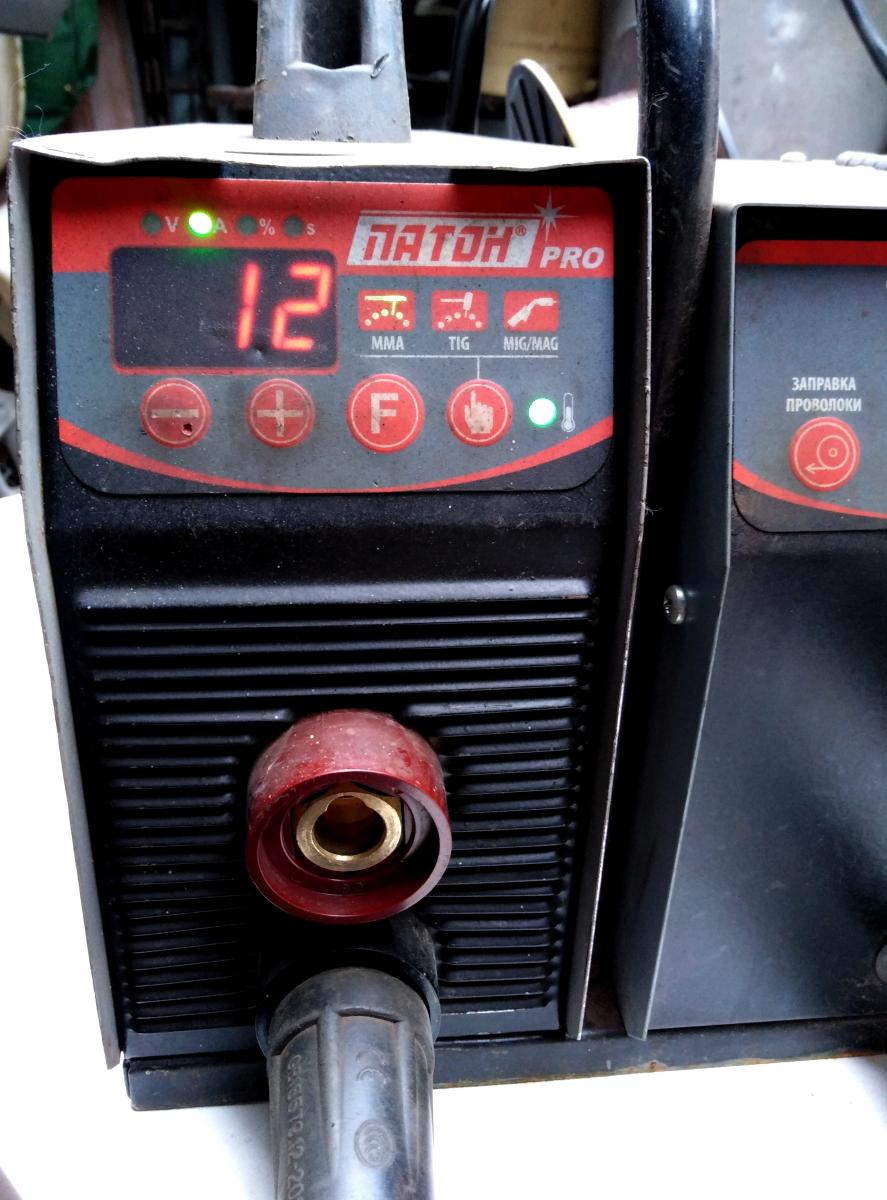

А это минимальные и максимальные ток и напряжение, которые можно выставить на аппарате.
Вложение 10310Вложение 10311Вложение 10312

И ещё
Вложение 10313Вложение 10314Вложение 10315
Вложение 10316Вложение 10317

Есть просьба . Померять что происходит на выходе БП подающего если нагрузить двигатель , например придержать немного пальцами ролик ?

Цитата:

---

Сообщение от Qwazar

Есть просьба . Померять что происходит на выходе БП подающего если нагрузить двигатель , например придержать немного пальцами ролик ?

---

Поздно:( Клиент забрал быстренько. В аппарате как раз и неработала плата этого БП - она сзади на корпусе стоит на 2-х дистанционных втулках. Сгорел резистор питания IRки. Схема блока такая же как дежурка инвертора. На ХХ к разъёму подходит 32 вольта, это когда протяжка не подключена. Под нагрузкой то есть при подключенной протяжке не измерял - работает и работает.

Опытным взглядом : этот БП может накормить 4А мотор под нагрузкой ?

Опытным - не опытным я бы не грузил этот БП более мощным двигателем. Мощность родного как написано в характеристиках на протяжку 50 ватт это при 24 вольтах 2 Ампера. У вас 4-х амперный это под 100 ватт, и если ещё нагрузить проволокой более единицы, то неизвестно сколько он будет кушать от БП. Элементы в БП как бы с запасом, но импульсный трансформатор маленький, то есть он расчитан под родную протяжку. И ещё схемотехника данного БП боится КЗ в нагрузке, нет там защиты от перегрузки. И это не все Патоны имеют для протяжки блок питания, хотя переключать режимы можно, а гнезда подключения протяжки нет. Если и использовать Патон как источник для MIG и с более мощной протяжкой, то и запитать эту протяжку от своего БП соответствующей мощности- и своей платой управления двигателем, останется подключиться к источнику для вкл. - выкл. Ну это такое моё мнение.

Воооот : ....боится КЗ в нагрузке ...)
Не понятно , что для него КЗ .
Столкнулись с тем , патоновская подавалка затыкается при малейшем изгибе рукава сбрасывает обороты двигателя и что интересно , не зависимо от скорости подачи ( сама регулировка скорости меняется настройками т.е. схема исправна) , но на двигателе теже 30В постоянно и под нагрузкой напруга не падает .
Вообщем напарник пытался с этим разобраться , да пока не до этого . Отложил в сторону

Эх чуток бы раньше, я бы поэкспериментировал с протяжкой. В подающем стоит закрытая коробка она сразу за передней панелью, я её не вскрывал - не было необходимости.
Не понятно , что для него КЗ . - это если закоротить отвёрткой между собой два контакта с которых идёт напряжение на протяжку.
Так вот что я думаю - в этой коробке 100% стоит контролёр - питание на двигатель идёт со схемы и она с обратной связью по току - значит когда двигатель перегружается и эта перегрузка выходит за заложенные производителем параметры то есть ток потребления увеличивается - контролёр это видит и уменьшает заполнение ШИМ. Если измерять напряжение на двигателе вольтметром, то информация не будет достоверной. В общем протяжка не может взять больше тока с блока питания при любом раскладе. Это же Патон - у китайцев бы визжала пищала и тянула пока не сгорела. В инверторах обычных MIG там стоит ШИМ и есть тоже защита от перегруза - если двигатель заклинит или его остановить, то двигатель пищит, это ШИМ уменьшает заполнение от перегруза и это слышно из двигателя.
Рекомендую всем своим клиентам - катушка с проволокой должна быть зажата минимально, но что бы при отпускании кнопки на горелке проволока не разматывалась, это касается и прижимного ролика - прижим накрутить минимально, но что бы проволока не пробуксовывала - это для того что бы не перегружать детали протяжки и двигатель. Естественно подающая спираль должна быть чистой. Вот этот Патон привезли с проволокой - 3 слоя с катушки смотал и выкинул - просто ржавая была, потом застряёт.
Вспомнилось: ещё при совке отремонтировал кассетную магнитолу и отдал. Прибегают через полчаса с магнитолой - що это за ремонт кассету жуёт - вытягиваю кассету и вытягиваю плёнку и показываю - а чего ей не зажовывать если вы плёнку узлами завязали - извинились и ушли:D

Дело в том , что среднестатистическая рядовая протяжка ( сам редуктор и мотор ) , как например в Атоме , средних китайцах запросто и безпроблем прип равильном питании даже чере 5 метров толкает проволоку . А патоновская давится 3-метровым рукавом с изгибом , а должна толкать . Вот я и высказал предположение товарищу , что срабатывает токовая защита , а каков ее уровень и как изменить этот порог хз . А немешало-бы

Я бы взял регулируемый блок питания - в цепь амперметр и посмотрел как будет пихать проволоку протяжка - при каком напряжении и какой ток будет потреблять. Потом бы это сделал и повесил приборы между источником и протяжкой и ещё один эксперимент это же самое только в цепь двигатель - штатный блок управления. Всё это записал и сравнил что имеем. Загрубить защиту я думаю можно, уменьшив сопротивления датчика тока в блоке управления протяжкой, но это может быть пагубно для штатного блока питания.

Вітання всім форумчанам!
Маю сабж -- патон ПСИ-250Р DC MMA/TIG/MIG/MAG. Ну і така ситуйовина, що його явно в 380 всунули, бахнуло пару менших електролітів, 2153 в блоці живлення, один ігбт. Відновив живлення, моргає перегрів без явної причини. Що народ порадить -- копатися в схемі, щось вишукувати, чи списати на злетілу прошивку (дуга по платі трошки погуляла, тобто імпульс був гарний...) Схему взагалі десь реально роздобути, чи відмальовувати все самому?

Посмотрел фото - в нём два БП. Какой у вас накрылся -кто его знает. ИЖБТ один накрылся - странно они там стоят попарно. Если очень нужен аппарат - отправьте его в сервис. Если процу капец то ничего не сделаете. Схему не найдёте и отрисовывать нет смысла потому что там проц. Фото смотрел свои, так как у меня такие аппараты были в ремонте - может ваш не такой.
