как подключить выпрямитель к трансформатору?

Вид для печати

21.05.2019, 15:21
роман77

Вложений: 1

как подключить выпрямитель к трансформатору?

здрасте! не бейте строго за вопрос. есть у меня самодельный трансформатор сварочный не я мотал, и выпрямитель самодельный тоже не я мотал да и не понимаю я в этом, лет десять назад купил, возникла необходимость варить нержавейку, а как подсоединить к аппарату не помню, помню что полярность нужно соблюсти,
вопрос: как узнать полярность на трансформаторе? куда подсоединять на выпрямителе, там где значки плюс минус или где волнистый знак, где короче вход где выход на выпрямителе?
https://i.ibb.co/8dGWr4c/IMG-20190520-181118.jpg https://i.ibb.co/b3gwPXy/IMG-20190520-181126.jpg https://i.ibb.co/9gW6r75/IMG-20190520-181040.jpg https://i.ibb.co/NWdLLM3/image.jpg
21.05.2019, 19:45
kovigor

У трансформатора на вторичке (как и на первичке) нет ни плюса, ни минуса. Обмотки неполярны.
Подключать выпрямительный мост к трансформатору нужно зажимами, на которых нарисована "волна".
А к зажимам с надписями "+" и "-" подключаются сварочыіе кабели.

P.S. Не знаю, можно ли этой штукой варить нержавейку. Очень уж она стремно выглядит. Хотя ... Взять электроды по нержавейке. Ток можно, по идее, регулировать, если подключить зажим электрода или массы через большой резистор (спираль). Но тут надо подбирать ток (по диаметру электрода) и пробовать. Лично я варил нержавейку инвертором, современным. Все замечательно. А чтобы такий штукой варить ...
No comments ...
21.05.2019, 20:00
роман77

я один раз ей варил лет десять назад, варило ужасно, но я грешил на электроды. сейчас нужно бак гидроаккумулятора заварить, по сварке маленькая пора по ней воздух выходит, попробую им.
https://i.ibb.co/K5H4Nt4/IMG-20190521-195905.jpg
21.05.2019, 21:44
Анатолий

Дроссель надо еще к выпрямителю....иначе это буде не сварка, а моргалка
21.05.2019, 22:03
kovigor

А там, похоже, и есть дроссель, в одном блоке с выпрямителем. Посмотрите внимательно на фото ...
22.05.2019, 06:20
роман77

Цитата:

Сообщение от Анатолий

Дроссель надо еще к выпрямителю....иначе это буде не сварка, а моргалка

тот что справа с диодами наверно и есть дроссель?
https://i.ibb.co/NWdLLM3/image.jpg
22.05.2019, 08:43
kovigor

Да, очень похоже на это.
Вообще, я бы с таким аппаратом за такую работу не взялся бы. Металл тоненький, аппарат с неизвестными характеристиками, а опыта - никакого. Прожжете в два счета. По уму, такие вещи надо TIG'ом варить, в аргоне. Неужели не к кому обратиться ? На ближайший автосервис заедьте, у них должно быть такое оборудование ...
22.05.2019, 08:57
роман77

Цитата:

Сообщение от kovigor

По уму, такие вещи надо TIG'ом варить, в аргоне. Неужели не к кому обратиться ? На ближайший автосервис заедьте, у них должно быть такое оборудование ...

городок маленький, ничего круче полуавтомата не нашел. обращался к другим сварщикам, гарантии не дают.
22.05.2019, 08:59
Николаевич

Цитата:

Сообщение от роман77

я один раз ей варил лет десять назад, варило ужасно, но я грешил на электроды. сейчас нужно бак гидроаккумулятора заварить, по сварке маленькая пора по ней воздух выходит, попробую им.
https://i.ibb.co/K5H4Nt4/IMG-20190521-195905.jpg

Вы хоть сами то верите, в то, что с вашим опытом сварки возможно заварить в этом баке трещину да ещё и такой сваркой? Отнесите его "аргонщику" и не прийдётся его выбрасывать. Можно и полуавтоматом заварить только проволоку нержавейку поставить. Вы его пропалите просто напросто. Попробуйте лучше так называемой "холодной" сваркой.
22.05.2019, 09:04
kovigor

Так вот, полуавтомат на порядок лучше этого трансформатора.
А еще можно попробовать запаять горелкой, твердым припоем, например, медно-фосфорным. Так вы ее хоть не прожжете. Или даже обычным, оловянно-свинцовым, если к прочности и жаростойкости шва нет особых требований.
А вашим трансформатором вы гарантированно оставите от этого бака рожки да ножки. Им только арматурины варить ...
22.05.2019, 09:06
Николаевич

Цитата:

Сообщение от роман77

тот что справа с диодами наверно и есть дроссель?
https://i.ibb.co/NWdLLM3/image.jpg

Вопрос хороший:) По идее это дроссель с выпрямителем - обмотки две можно манипуляциями коммутации обмоток изменять индуктивность. В трансформаторе если обмотки первички соединены параллельно можно одну отключить, а вторички соединить последовательно таким образом получим падающую характеристику для малых токов будет хорошо. В общем есть поле деятельности:)
22.05.2019, 09:08
Николаевич

Вложений: 1

Цитата:

Сообщение от kovigor

Так вот, полуавтомат на порядок лучше этого трансформатора.
А еще можно попробовать запаять горелкой, твердым припоем, например, медно-фосфорным. Так вы ее хоть не прожжете. Или даже обычным, оловянно-свинцовым, если к прочности и жаростойкости шва нет особых требований.
А вашим трансформатором вы гарантированно оставите от этого бака рожки да ножки. Им только арматурины варить ...

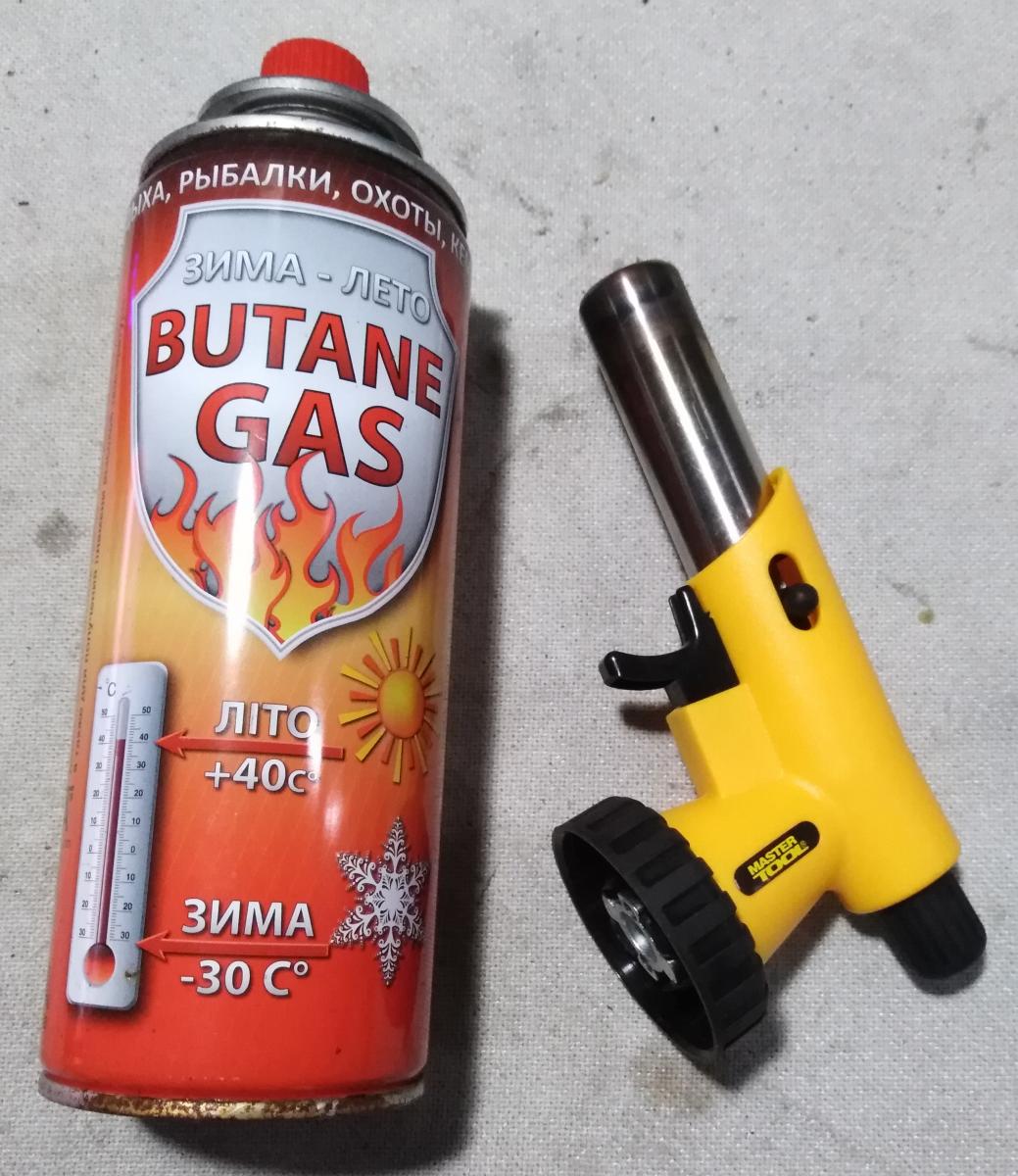

200% в десятку:) Точно - можно этим
Вложение 9164
22.05.2019, 09:45
Qwazar

Мощности этой горелки не хватит . И меднофорным паять железо нельзя , шов хрупкий будет и лопнет по границе металла и припоя . Этот припой только для сплавов медной группы . Железо паяют и кремнистой латунью или припоями в которых присутсвует серебро в процентном содержании более 10 .
Опять-же для этой пайки нужна пропан-кислородная горелка , да и жестянку бака вывернет в бараний рог при нагреве . Только варить
22.05.2019, 10:00
роман77

Цитата:

Сообщение от Николаевич

Попробуйте лучше так называемой "холодной" сваркой.

пробовал из нутри и герметиком и холодной сваркой и закрашивал лаком с алюмопудрой.
22.05.2019, 10:04
kovigor

Я бы прежде попробовал на чем-то ненужном. Старый термос, труба от пылесоса. В конце концов, блестящие украинские пятачки - это тоже нержавейка ...
22.05.2019, 10:23
Andruha

Цитата:

Сообщение от Qwazar

Мощности этой горелки не хватит . И меднофорным паять железо нельзя , шов хрупкий будет и лопнет по границе металла и припоя . Этот припой только для сплавов медной группы . Железо паяют и кремнистой латунью или припоями в которых присутсвует серебро в процентном содержании более 10 .
Опять-же для этой пайки нужна пропан-кислородная горелка , да и жестянку бака вывернет в бараний рог при нагреве . Только варить

Про меднофосфорный это точно на все 100%. Про серебряный ,тут смотря какой, есть меднофосфорный с серебром ,тот для железа рекомендуется с содержанием серебра не ниже 20%, а латунь с серебром с любым содержанием (можно и чистой латунью). Проблема ещё в том что нержавейка твёрдым припоем не паяется абы каким флюсом (плохо очищается,припой не растекается,не пристаёт), та же проблема если перегреть (потеря активности флюса ,окисление и те же проблемы). Думаю стоит попробовать пайку оловянно-свинцовым припоем (можно с небольшим содержанием олова, можно и с добавкой сурьмы (ПОССу-30 к примеру)),тут и с флюсом проблем нет и температура не большая, или сварка тогда уже, если не поможет.
22.05.2019, 10:41
Qwazar

Да , мощность и факел горелки должны быть сбалансированны иначе флюс выгорит раньше чем нагреется металл . А при слишком интенсивном пламени может начать выгорять сам припой . Вообщем без системной практики задача не простая .
Проще попообовать 300* свинцовым . Горелкой греется медный болван ( паяльник ) и в путь ))
22.05.2019, 10:57
kovigor

Строительный фен чудесно плавит свинцовый припой. Горелка там вообще не нужна ...
22.05.2019, 11:08
Qwazar

Надо еще железяку нагреть больше чем припой , чтоб он по ней потек
22.05.2019, 11:10
kovigor

Запросто. Медь им не прогреешь, наверное, но вот сталь прогреться обязана ...
22.05.2019, 11:12
Qwazar

Она на 100 процентов не знает , что обязана такое из под строй.фена )
22.05.2019, 11:27
Andruha

Можно попробовать просто горелкой греть место и вносить припой (ПОС, ПОССу), я так стальную шайбу с приваренной гайкой припаивал к латунному радиатору, на нерже тоже пробовал такое (трубы спаивал разок), нормально ,флюс в обоих случаях использовал "Блиц" , не знаю чьего производста и какому он аналогичен, но паять с ним одно удовольствие. А вот при пайке нержи латунью проблема (в отличие от обычного железа или латуни) состоит в том, что с бурой нержа плохо лудится ,а с активным флюсом (то ли ПФ-209, то ли ПВ-209 ,не помню уже) нужно ловить момент когда латунь начинает нормально размазываться по нерже, далее чуть перегрев ,и происходит окисление нержи и припой уже не пристаёт, от такие неприятности. Зато ПОСОм нержа паяется на УРА!
22.05.2019, 11:51
Николаевич

Вложений: 2

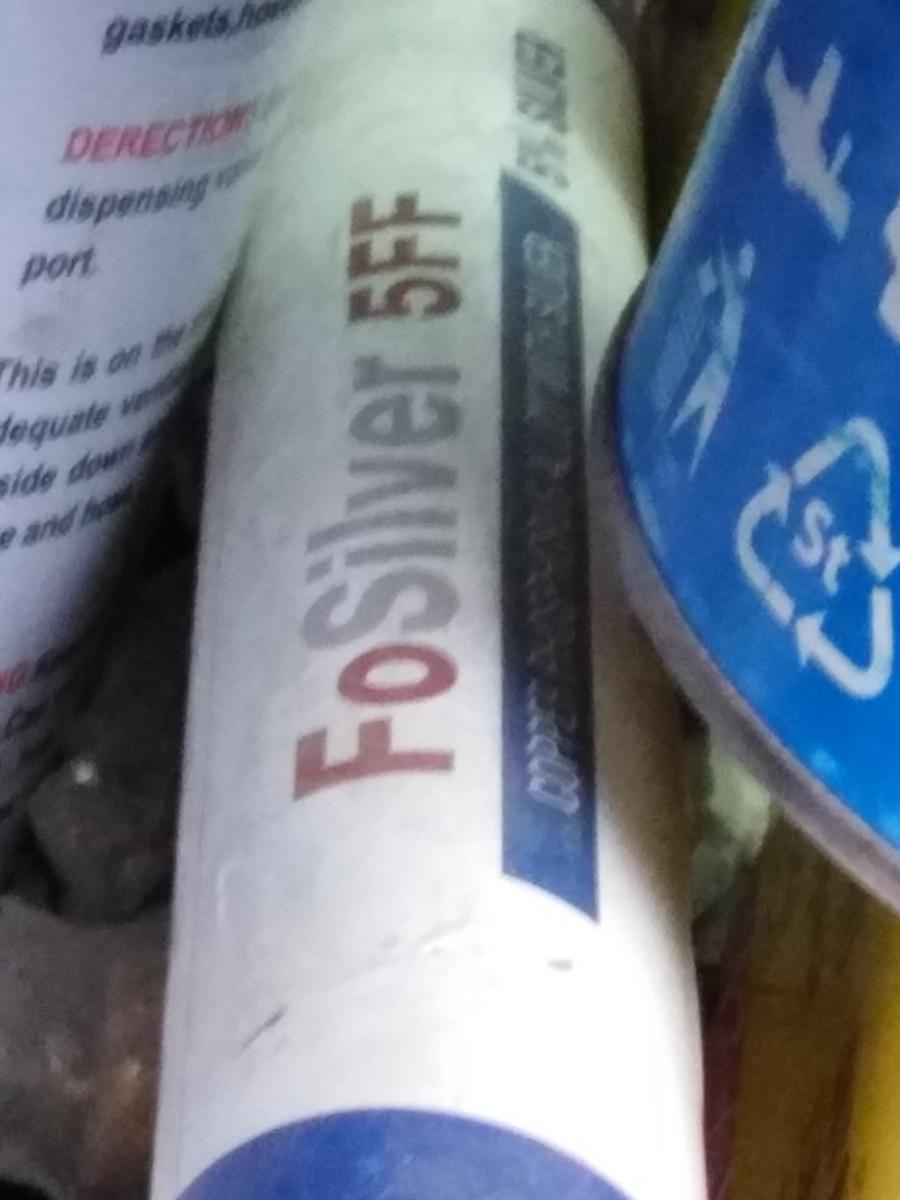

Попробовал горелкой - нержавейка толщина 0.4 мм нагрел почти до бела - бура и припой пруток ( медь паяет хорошо ) в общем фигня - не лудится нержавейка в таком варианте. Припой такой
Вложение 9165

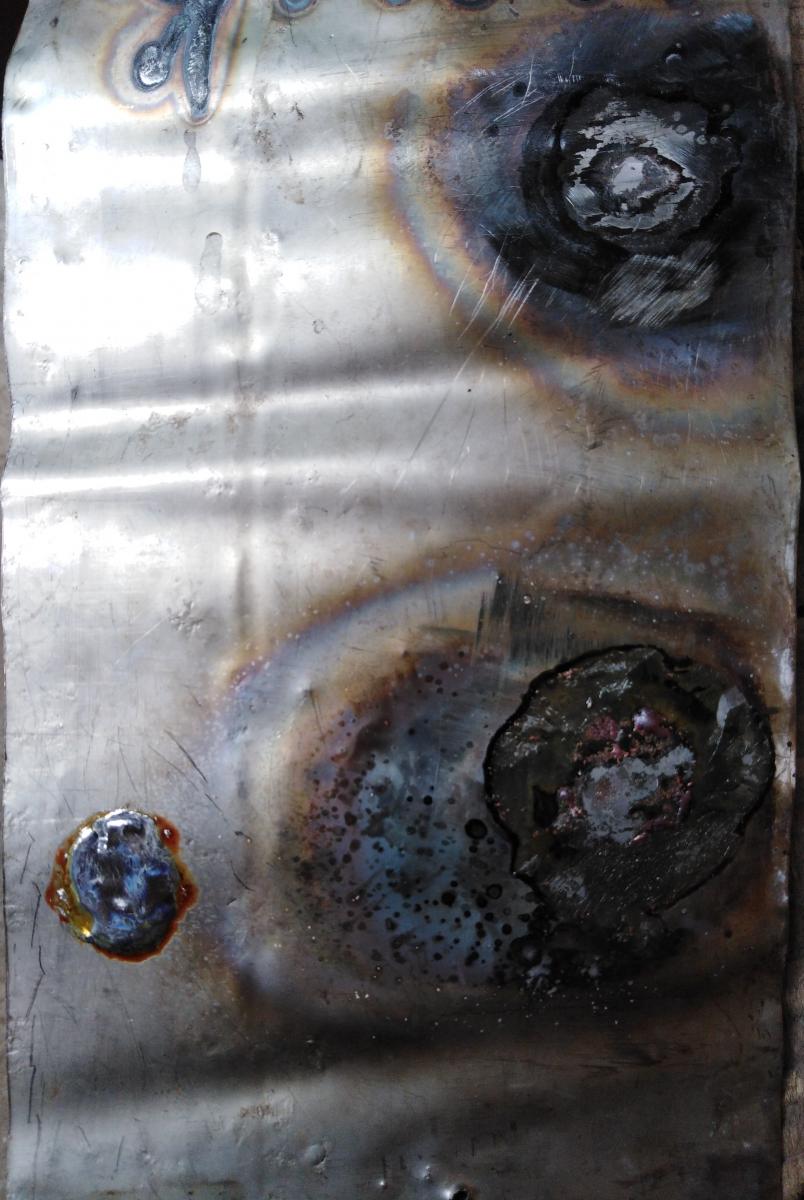

А вот лудится припоем с ортофосфорной кислотой на ура.
Вложение 9166
22.05.2019, 12:27
Andruha

Цитата:

Сообщение от Николаевич

Попробовал горелкой - нержавейка толщина 0.4 мм нагрел почти до бела - бура и припой пруток ( медь паяет хорошо ) в общем фигня - не лудится нержавейка в таком варианте. Припой такой
Вложение 9165
А вот лудится припоем с ортофосфорной кислотой на ура.
Вложение 9166

А припой какой? Бура для высокотемпературной пайки твёрдыми припоями (ПМЦ ,ПСР,Л63,ЛК62,ЛОК59,в общем латунь, серебросодержащие...), для оловянно-свинцовых она не годится, температуры не те (хотя для пайки нержавейки бура и для твёрдых припоев не годится,не хватает её свойств для очистки нержи). А вот для низкотемпературной (олвянно-свинцовые припои) пайки, там как раз "паяльная кислота" (хлорид цинка+ соляная кислота), ортофосфорная кислота ,есть жидкие безкислотные флюсы....
22.05.2019, 13:32
Николаевич

Andruha - А припой какой? Припой ото коробка на фото - в общем сказали медносодержащие сплавы паяет - так оно и есть, а нержавейку не хочет лудиться нержа.
22.05.2019, 14:22
Andruha

Ага, посмотрел, это фосфористая медь с 5% серебра. Да, нержа лудится припакастно (при пайке твёрдыми припоями). С ортофосфоркой паяли этим же припоем?
22.05.2019, 15:48
Николаевич

Цитата:

Сообщение от Andruha

Ага, посмотрел, это фосфористая медь с 5% серебра. Да, нержа лудится припакастно (при пайке твёрдыми припоями). С ортофосфоркой паяли этим же припоем?

А то - конечно пробовал и с ортофосфорной - только при нагреве горелкой она улетучивается - деталь то нагревается до красна и более:) Эксперимент рулит.
22.05.2019, 15:53
Николаевич

Создателю темы - я думаю, что проще всего будет залудить место трещины припоем с ортофосфорной кислотой - паяльник ватт 100 - не будет хватать тепловой мощности, дополнительно строительным феном подогревать - потом взять латку из медной ленты - залудить её и приложить к месту утечки и прогреть - то есть запаять вместе с латкой.
22.05.2019, 16:38
kovigor

Тогда уже из медной оплетки от коаксиального телеизионного кабеля, она гораздо эластичнее.
Вспомнился метод ремонта рынв - на место протечки, предварительно очищенное и высушенное, кладется толстая тряпка, пропитанная краской или (лучше) битумом (дорожной смолой) ...
22.05.2019, 18:44
Xort01

Может не по теме встряю... Но, гидроаккомулятор, давление, пайка - а оно держать в обще будет???
22.05.2019, 19:20
Анатолий

Металлический гидроаккумулятор лучше всего латунью запаять с бурой.Это верный вариант...а варить электродом-слишком тонкое железо аккумулятора...Я в 70-х годах у сварщика запаивал латунью железо-без проблемм. Г/аккумулятор можно еще полуавтоматом...но это надо хорошего сварного...Латунью проще...
