Здравствуйте! Проблема такая, аппарат вырубает входной автомат при сварке обратным током ("-" на землю) если деталь заземлена. При чем даже не во время сварки, а когда массовый провод к детали подключаешь.
Если деталь не заземлена, то нормально все.
Заранее спасибо за помощь!
Не подключая к сети - включаем сварочник - и тестером измеряем сопротивление между контактами вилки и выходными клеммами аппарата.
УЗО наверное выбивает, а не просто автомат?
Именно автомат по перегузке.
Именно автомат, по перегрузке. Если подцепить массу к заземленой детали и выставить минимальный ток, то вырубится автомат через минуту (если не варить) если накрутить больше 100А то сразу вырубает.Цитата:
Сообщение от Vovan_G5
Именно автомат, по перегрузке. Если подцепить массу к заземленой детали и выставить минимальный ток, то вырубится автомат через минуту (если не варить) если накрутить больше 100А то сразу вырубает.

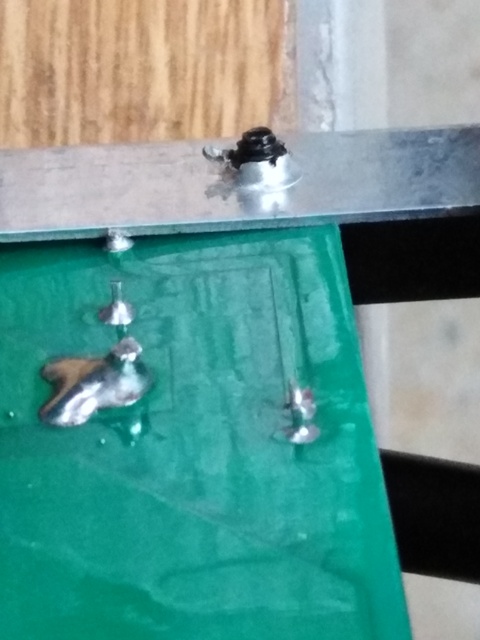

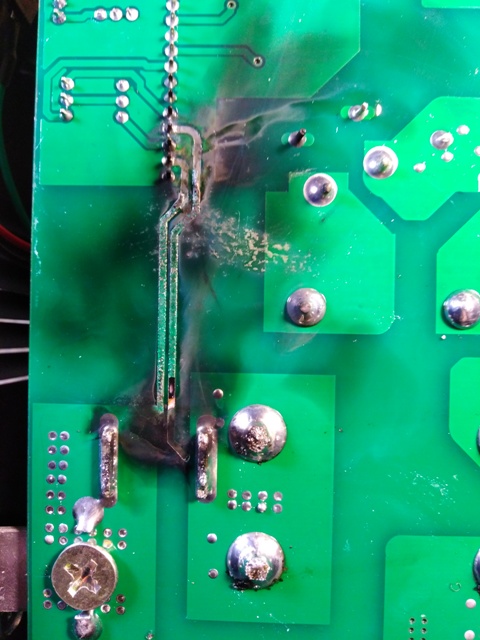

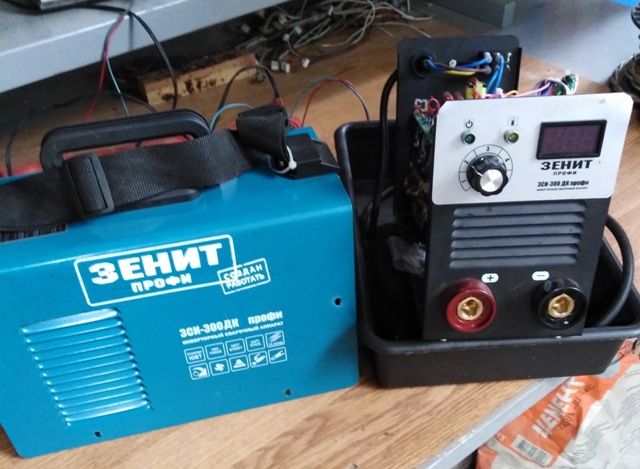

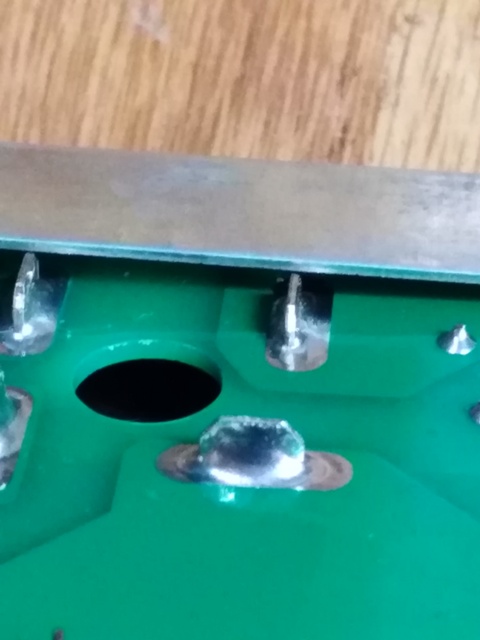

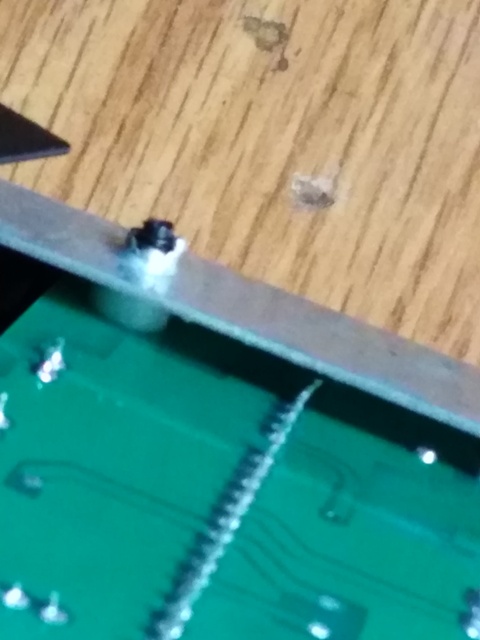

УЗО в сварочнике - хотя всякое бывает. У меня был нулячий аппарат Зенит - всё было нормально пока не начали варить заземлённую деталь - при подключении массы аппарат как жахнул - короче дрова. Не поставили дистанционную шайбу - с одной стороны под уголок на который крепится плата.Цитата:
Сообщение от Vovan_G5
Вложение 8488
Вложение 8489
Вложение 8490
Вложение 8491
Вложение 8492
Вложение 8493
сопротивление между фазными проводами и плюсом, а также между фазными проводами и минусом - бесконечность. Сопротивление между нулевым проводом и плюсовой клеммой - 0
Аппарат подключен в шкаф вот в шкафу и выбивает автомат, на самом аппарате нет.
Выбивает именно при обратной сварке электродом и при сварке в полуавтоматическом режиме т.е. когда минус идет на массу заземленную
Вроде человек писал, что выбивает вводной автомат - это автомат возле счетчика, там УЗО и дифы всякие часто ставят....Цитата:
Сообщение от Николаевич
так может вскрыть и глянуть где там заземление с плюсом контачит?Цитата:
Сообщение от ian21
Ну или можно попросить выходные клеммы через лампу на заземлённую деталь. А так похоже или на металический мусор в аппарате, или что угодно...
Так давно уже надо вскрыть и посмотреть, а не экспериментировать до БАБАХА:) Может и измерять ничего не придётся - визуально будет видно что замкнуло.
- это есть каламбур - у вас что аппарат питается от 2-х фаз. На вилке есть фаза и нуль + заземляющий контакт.Выход инвертора изолирован от этих трёх проводов. А теперь смотрим какая из клемм имеет нулевое сопротивление и с чем и устраняем..Цитата:
Сообщение от ian21
Что, двухфазное питание?Цитата:
Сообщение от ian21
А может заземление с "0" путаете?
Но даже и тогда выходные клеммы не должны звониться на питающие .
Ищите помыкание внутри. Возможно даже входная обмотка выходного транса.
Та писать то он писал - мне приносят аппараты где и клавишные включатели и автоматы и галетные включали стоят на аппарате - к стати в ящики ставят УЗО дифы и блоки остановки счётчика:)Цитата:
Сообщение от Vovan_G5
Там всё в кучу свалено - фазы нули и заземление - нужно разделить:)Цитата:
Сообщение от Микитович
Питание трехфазное. Клеммы с фазами не звоняться. Ноль от земли отличаю. Звонится земля и плюсовая клемма. Ноль в аппарат не заходит вообще. Аппарат вскрывал, визуально неисправностей не заметил.
Смешалось в кучу руки ноги... Я читаю и не хрена не пойму, что Вы называете "земля", а что "0". Давайте как-то понятней: заземление, нейтраль, фаза, выход "-", выход "+".
Сделаю предположение, что если коротнуло между входной и выходной обмоткой в силовом трансформаторе то, это не обязательно будет звониться между вилкой и выходом.
Может что пропустил, сам аппарат заземлён? Подающий механизм с корпусом аппарата не звонится? Что-то похожее было, да не совсем.
Фото внутренностей не помешает (и чем больше, тем лучше), а то гадаем на кофейной гуще...
Звонится земля и плюсовая клемма. - и что трудно найти.Цитата:
Сообщение от ian21
