Вопрос по Gerrard MMA-250 Home Line

Всем привет! Прошу совета у Уважаемого сообщества.

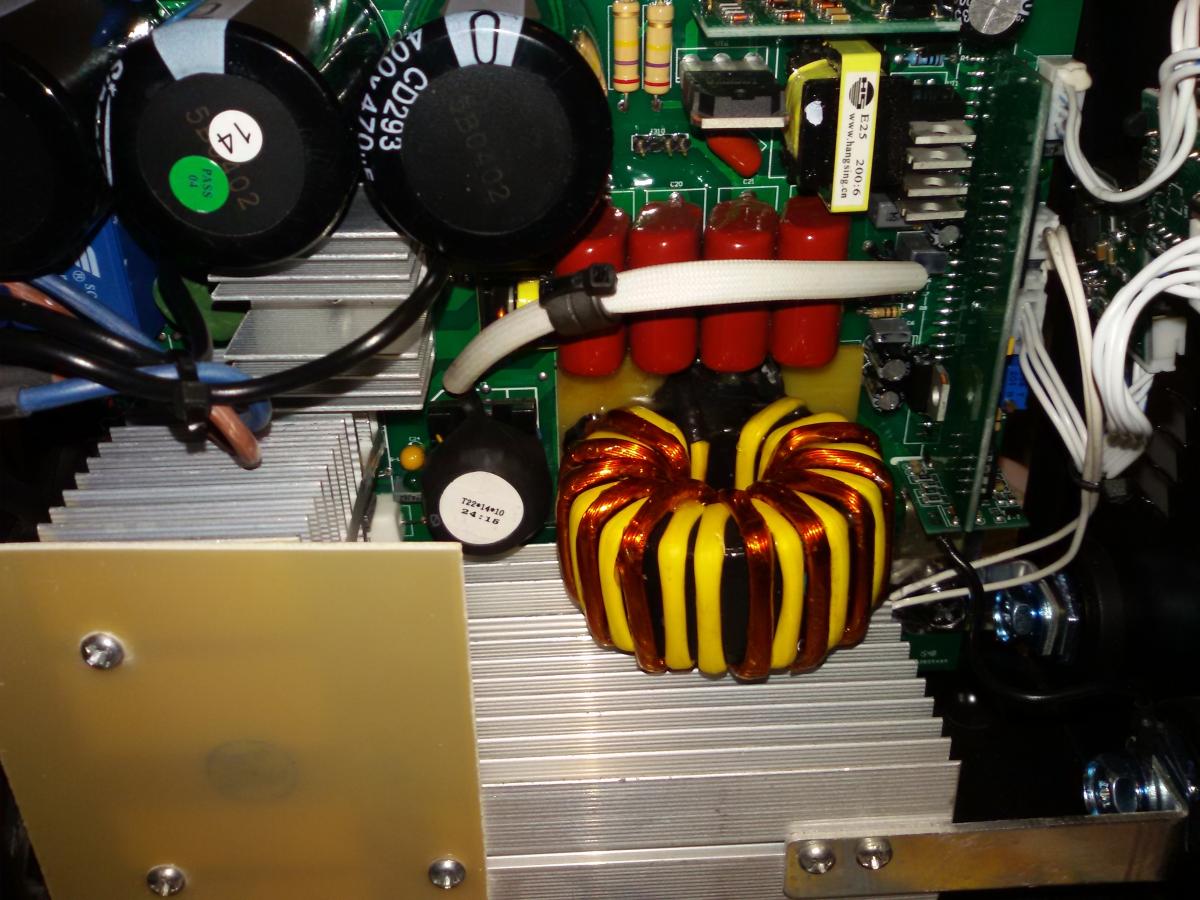

Приобрел недавно китайский инвертор для дома гаража Gerrard MMA-250 Home Line. Исходя из желания посмотреть что внутри, вскрыл его. Откровенного
"криминала" в монтаже на мой взгляд не обнаружил, снаберов понатыкано, пайка плюс минус хорошая. Но вот трансформатор опечалил и заставил чесать репу.
Китайские китайцы тупо на феррит намотали провод :mad:. Колечко имеет острый облой и замыкание первички вопрос ближайшего времени, с Бахом.
Я хочу выпаять его, размотать, промотать колечко (лавсан, фум лента, лакоткань, малярный скотч и т.д.), проэпоксидить первичку, потом на место вторичку и обратно
на плату запаять. После чего успокоиться и радоваться сверкальнику.
Вложение 4293Вложение 4294Вложение 4295Вложение 4296Вложение 4297Вложение 4298
И еще ткните носом откуда его содрали.

Добавлю. Не приведут ли мои шаманства с трансом к серьезным изменениям, влекущим за собой регулировки? Так же есть мысль увеличить сечение вторички при сохранении количества витков.

Не советую лезть пока работает. Количество витков расчитывается с учётом сечения проводника.

Цитата:

---

Сообщение от Лёлик

Не советую лезть пока работает. Количество витков расчитывается с учётом сечения проводника.

---

Ок. Сечение пока трогать не стану, почитаю еще литературу. Но эмаль провод по голому ферриту? Это как? Не трогать? Оно мне вынесет на кучу!

Сначала поцарапайте ферит,на вид это пластик.

Цитата:

---

Сообщение от Semivosa

Сначала поцарапайте ферит,на вид это пластик.

---

А вот это мысль. Я ведь к нему не прикасался.

Вскрыл, поцарапал - пластик. Мотивация к выпаиванию транса снизилась. Но вот возможный межобмоточный пробой не дает покоя. Что скажете, забить и продолжать варить? Или переложить вторичку?

желтая пленка на вторичке держит приличную температуру,попробуйте паяльником проплавить.

а вот первичку можна,только очень аккуратно заменить на многожильный по принцыпу вторички.

Всем привет ). Кто нибудь может подсказать за что отвечают 3 силовых конденсатора по 470 мф ? У меня Gerrard mma 200 , плата один в один как у автора темы. Только крайнего кондера нет(. Вот думаю , если впаять , не будет ли хуже?

Цитата:

---

Сообщение от Semivosa

а вот первичку можна,только очень аккуратно заменить на многожильный по принцыпу вторички.

---

Спасибо. Я снова мотивирован лезть со сто ватным паяльником в сверкальник. Терзают меня смутные сомнения насчет того что лучше, при наборе мелкими жилами, сделать сечение в маленький минус, или в плюс. Если не получится попасть точно в родное сечение.

в плюс конешно,но чучуть.

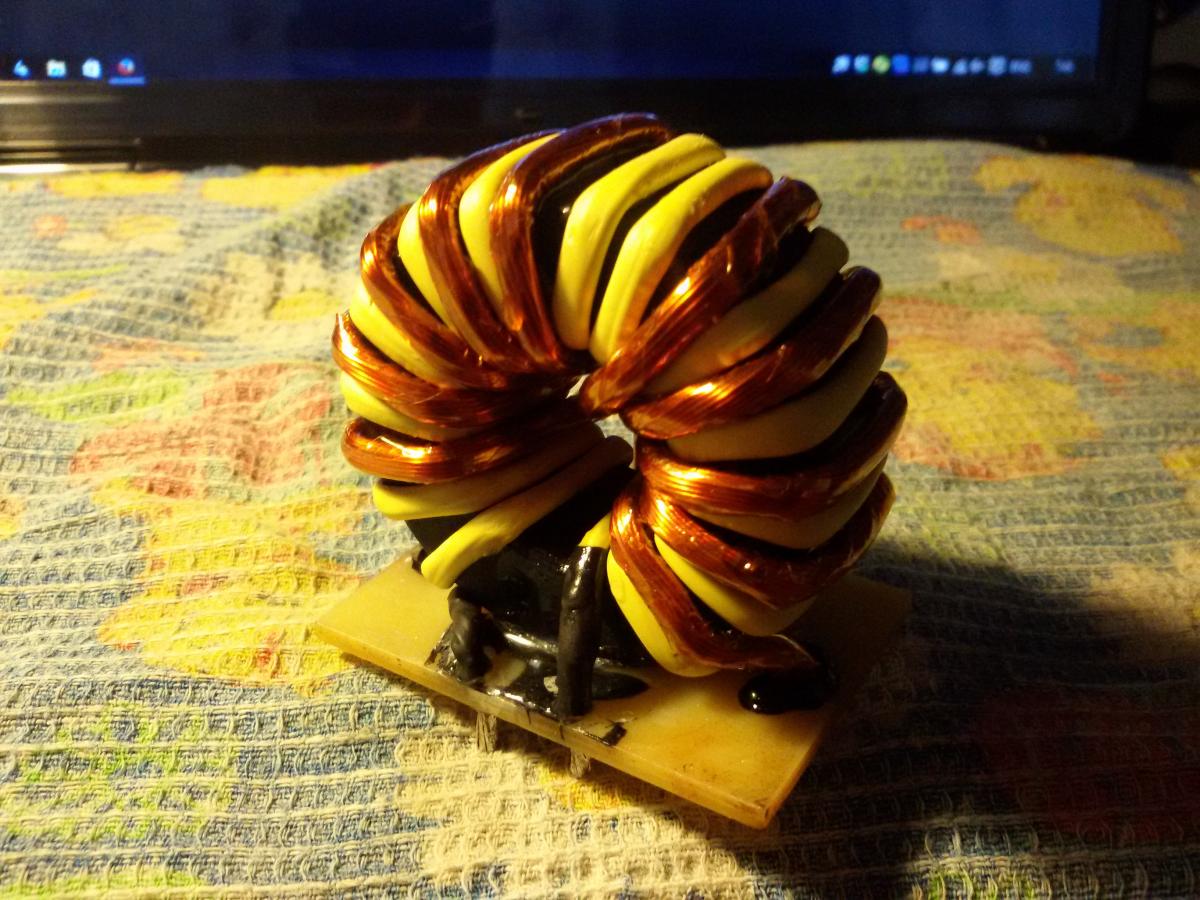

Фух. Сдул таки феном! Теперь вперед убирать сопли и потеки на плате.Вложение 4346Вложение 4347

AlexSh , я вам написал в личку. Не сочтите за наглость, ответьте мне.

Вторичка из двух кусков со средней точкой, но ко-во витков не одинаковое, это норм. или косяк?

нормально,так и есть.

Может кому пригодится вот колечко и то что у него внутри. Я ожидал увидеть феррит, распыленку. Вижу очень тонкую ленту.Вложение 4392Вложение 4393Вложение 4394

Ух ты , интересно. Вот это поворот событий.

Так-так, дійсно цікаво!
До таких нутрощів, ще ніхто не докопувався...

Собрал трансформатор. Вместо одной жилы 2.0 мм, намотал 0.38мм х28, вторичку оставил старую. Вечерком запаяю на место. Выдумывать с доп. изоляцией ничего не стал, пленка на вторичке действительно очень даже ничего. "Футляр" для сердечника из термостойкого пластика.
Вложение 4415Вложение 4416

У меня транс изначально намотан, что первичка , что вторичка, многожильным проводом. Автор ,а вас не смущает тот факт, что провод намотан на пластиковом каркасе. Это само по себе подразумевает отсутствие острых углов и как следствие невозможность повреждения обмотки. Зачем было городить огород?

Цитата:

---

Сообщение от RusLand

У меня транс изначально намотан, что первичка , что вторичка, многожильным проводом. Автор ,а вас не смущает тот факт, что провод намотан на пластиковом каркасе. Это само по себе подразумевает отсутствие острых углов и как следствие невозможность повреждения обмотки. Зачем было городить огород?

---

Огород городил, из за одной жилы толщиной 2мм, Semivosa натолкнул на мысль. Как вы думаете, какова эффективность такого сечения первички на 50 - 70 Кгц? Я не знаю точную частоту на которой работает этот инвертор, но судя по размеру сердечника в трансе,она не маленькая. Я пока не знаю как это отобразится на работе сверкальника, но во всяком случае по первичке я из "трубы" сделал "пруток".

Цитата:

---

Сообщение от AlexSh

Огород городил, из за одной жилы толщиной 2мм, Semivosa натолкнул на мысль. Как вы думаете, какова эффективность такого сечения первички на 50 - 70 Кгц? Я не знаю точную частоту на которой работает этот инвертор, но судя по размеру сердечника в трансе,она не маленькая. Я пока не знаю как это отобразится на работе сверкальника, но во всяком случае по первичке я из "трубы" сделал "пруток".

---

Хм. "Китайские китайцы тупо на феррит намотали провод . Колечко имеет острый облой и замыкание первички вопрос ближайшего времени, с Бахом." Ваша фраза? Я думал , что вы именно из за этого перемотали транс.

Цитата:

---

Сообщение от RusLand

Хм. "Китайские китайцы тупо на феррит намотали провод . Колечко имеет острый облой и замыкание первички вопрос ближайшего времени, с Бахом." Ваша фраза? Я думал , что вы именно из за этого перемотали транс.

---

Это было с начала, потом меня поправил опытный человек... Скажу честно если все будет ок после испытаний, без необходимости я это больше делать не буду. Но нервы хорошо успокаивает.

А я попробую, таки, впаять недостающий кондер и сделаю дроссель. Ну не нравится мне как варит мой инвертор :)

Цитата:

---

Сообщение от AlexSh

Собрал трансформатор. Вместо одной жилы 2.0 мм, намотал 0.38мм х28, вторичку оставил старую. Вечерком запаяю на место. Выдумывать с доп. изоляцией ничего не стал, пленка на вторичке действительно очень даже ничего. "Футляр" для сердечника из термостойкого пластика.
Вложение 4415Вложение 4416

---

красота,класно выглядит.

Запаял транс в плату, исполнил "обряд инициализации". Сверкальник завелся и радостно зашумел вентилятором. Холостой ход поднялся на 1,5 вольта.
Завтра буду жечь электроды! Жаль в квартире как то не то.
Вложение 4424

Сжег сегодня подряд без отрыва 7 шт. монолита тройки, просто валил на металл на разных токах. Потом взял львовский протоновский уонь тройку (Е7018). Поджигается с 4-6 тыка пару раз залип, горит, не тухнет,но дуга жесткая, рычащая.
Думается дроссель неизбежен, но это уже в другой ветке. Прилагаю фото валка Е7018 на токе 95-100 ампер. Короче я доволен , пока.
Вложение 4425

Цитата:

---

Сообщение от AlexSh

Сжег сегодня подряд без отрыва 7 шт. монолита тройки, просто валил на металл на разных токах. Потом взял львовский протоновский уонь тройку (Е7018). Поджигается с 4-6 тыка пару раз залип, горит, не тухнет,но дуга жесткая, рычащая.
Думается дроссель неизбежен, но это уже в другой ветке. Прилагаю фото валка Е7018 на токе 95-100 ампер. Короче я доволен , пока.
Вложение 4425

---

Если на фото шов от УОНИ, то честно сказать- не очень :( Вообще то шлак должен был отпасть сразу , а тут вижу вкрапления в шов.

Цитата:

---

Сообщение от RusLand

Если на фото шов от УОНИ, то честно сказать- не очень :( Вообще то шлак должен был отпасть сразу , а тут вижу вкрапления в шов.

---

Ну да, шов никакой. Но если второй раз в жизни взять в руки уони... Да и задачи не стояло красоту напоказ делать. Нужно было убедиться что аппарат нормально работает с этим электродом.

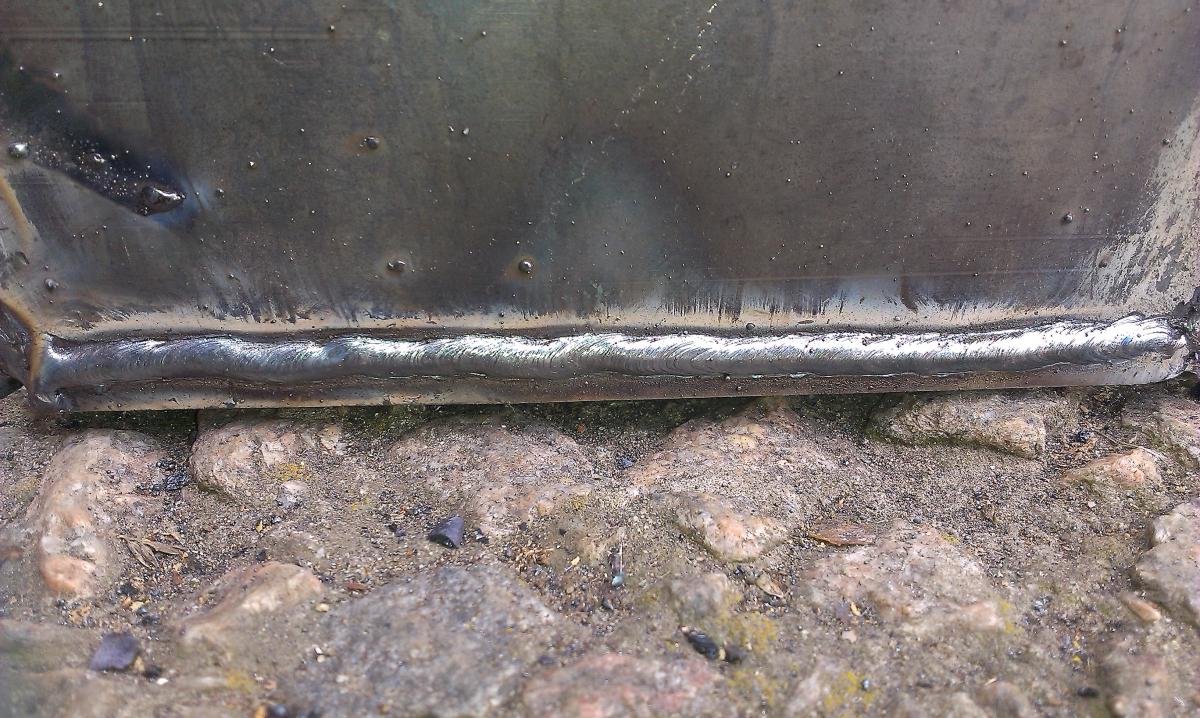

Вот варил металл 6 мм толщиной сварочным Дніпро-М mini MMA 250 D, слышал что они с Gerrard MMA-250 вроде похожи, электрод монолит 4мм, шов получился такой:
Вложение 4441

Красота :) А как УОНИ берет?

Не пробовал :)

Цитата:

---

Сообщение от RusLand

Красота :) А как УОНИ берет?

---

Цитата:

---

Сообщение от RusLand

А как УОНИ берет?

---

У меня такой только 200-ый , уони нормально ,сразу после покупки пробовал.

Цитата:

---

Сообщение от RusLand

А я попробую, таки, впаять недостающий кондер и сделаю дроссель. Ну не нравится мне как варит мой инвертор :)

---

А это вы так просто написали?

"Пробовал варить электродами постоянкой, ток выставил максимальный- 200 А. Было два электрода- УОНИ и еще какой то (не помню уже названия). Что один что второй варят одинаково- никак) Вроде поймал дугу, проварил 2 сантиметра- потух. Шов нормальный. Через секунд 5-7 опять зажег . проварил 1,5- 2 см, опять потух. Складывается такое впечатление , что на кабеля перестает подаваться напряжение. Инвертор не греется абсолютно. И так постоянно. На АНО-21 варит нормально. Это я такой сварной или в инверторе дело? Может отсутствие конденсатора сказывается?"

И вот это, только в созданной вами ветке.

Цитата:

---

Сообщение от AlexSh

А это вы так просто написали?

"Пробовал варить электродами постоянкой, ток выставил максимальный- 200 А. Было два электрода- УОНИ и еще какой то (не помню уже названия). Что один что второй варят одинаково- никак) Вроде поймал дугу, проварил 2 сантиметра- потух. Шов нормальный. Через секунд 5-7 опять зажег . проварил 1,5- 2 см, опять потух. Складывается такое впечатление , что на кабеля перестает подаваться напряжение. Инвертор не греется абсолютно. И так постоянно. На АНО-21 варит нормально. Это я такой сварной или в инверторе дело? Может отсутствие конденсатора сказывается?"

И вот это, только в созданной вами ветке.

---

Не понял вашего вопроса. Что с текстом не так? Написал ИМХО объективный отзыв , касающийся именно МОЕГО аппарата.
