Подскажите как перемотать трансформатор обозначенный на схеме как Т2. Дело в том что подсчитать и измерить обмотки нет возможности. Если можно то сколько витков какой проволокой и в какой последовательности.
Вид для печати
Подскажите как перемотать трансформатор обозначенный на схеме как Т2. Дело в том что подсчитать и измерить обмотки нет возможности. Если можно то сколько витков какой проволокой и в какой последовательности.
Сегодня попал в ремонт точно такой же аппарат с такой же неисправностью.После тщательной проверки оказалось что вылетел транзистор в силовой части к 2837.Полного пробоя не было.Сток исток звонился в пределах 120 Ом. После замены аппарат заработал.Цитата:
Сообщение от Генный технарь
откинуть 24 вольта с перемычки на четыре полевика 9z24 и z24 проверить их на короткое,и проверить четыре 8050 и 8550,если норма все целое то проверить питание 3525 на 9 должно 4.3в на 8-ой около 5в.если по сути вопроса то нет 3140 скорее всего жива поскольку в исправном состоянии на ней те же напряжения что вы указалиЦитата:
Сообщение от Генный технарь
уточните в дежурке или силоваяЦитата:
Сообщение от Кияш
ищу схему Днепровилдинг 160 крепыш. Всем,заранее, спасибо !!!
ищу схему на ММА 250 или её ремонт или продам бу

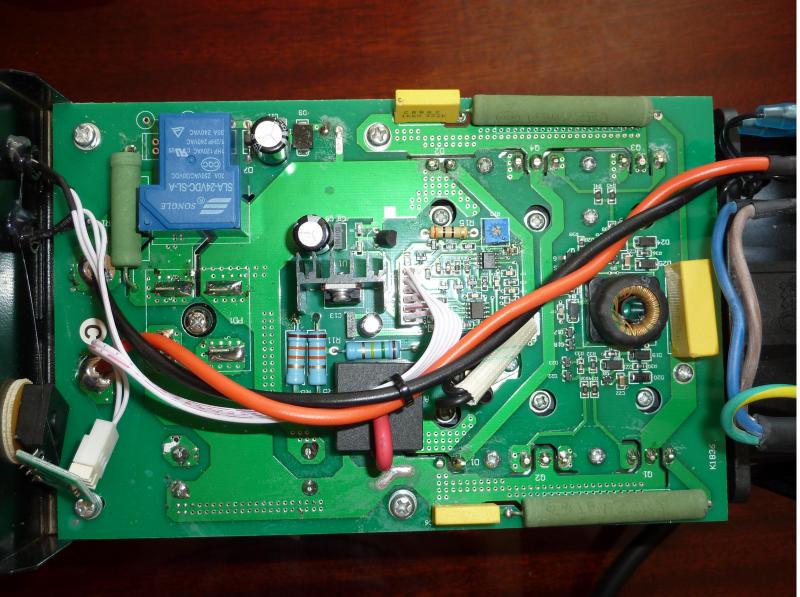

Здравствуйте! Пришел на форум за помощью - сломался любимый сварочник Awelco mikro 164.
Произошло следующее- варил себе,варил а во время отдыха решил спрыгнуть на пол (был уже тоключен от розетки). При последущем включении послышались щечки и сварочник был тут-же отключен. Вскрытие показало отвалившиеся две стойки-контакта от платы и сгоревшие smd резисторы. Сами силовые транзисторы выглядят целыми, даже пыль на них лежала ровным слоем)) На плате управления нашел только внешне подгоревшие резисторы RS1, RS2 - Тестером звонятся как целые.
Возможно ли отделаться только заменой smd-шек и пайкой контактных стоек? Как проверить транзисторы? Сварочник другой взял,но этот дОрог как память. Фото прилагаю:
http://s020.radikal.ru/i712/1406/5d/539ecca1d00ct.jpg
http://s003.radikal.ru/i202/1406/c4/cd793061769at.jpg
http://s52.radikal.ru/i137/1406/1c/a06074a671b2t.jpg
http://i058.radikal.ru/1406/dd/802412de439ct.jpg
http://s019.radikal.ru/i601/1406/62/accce7ebcbfbt.jpg
Благодарю за оказание любой помощи! Паяльником пользоваться умею, осциллограф могу одолжить.

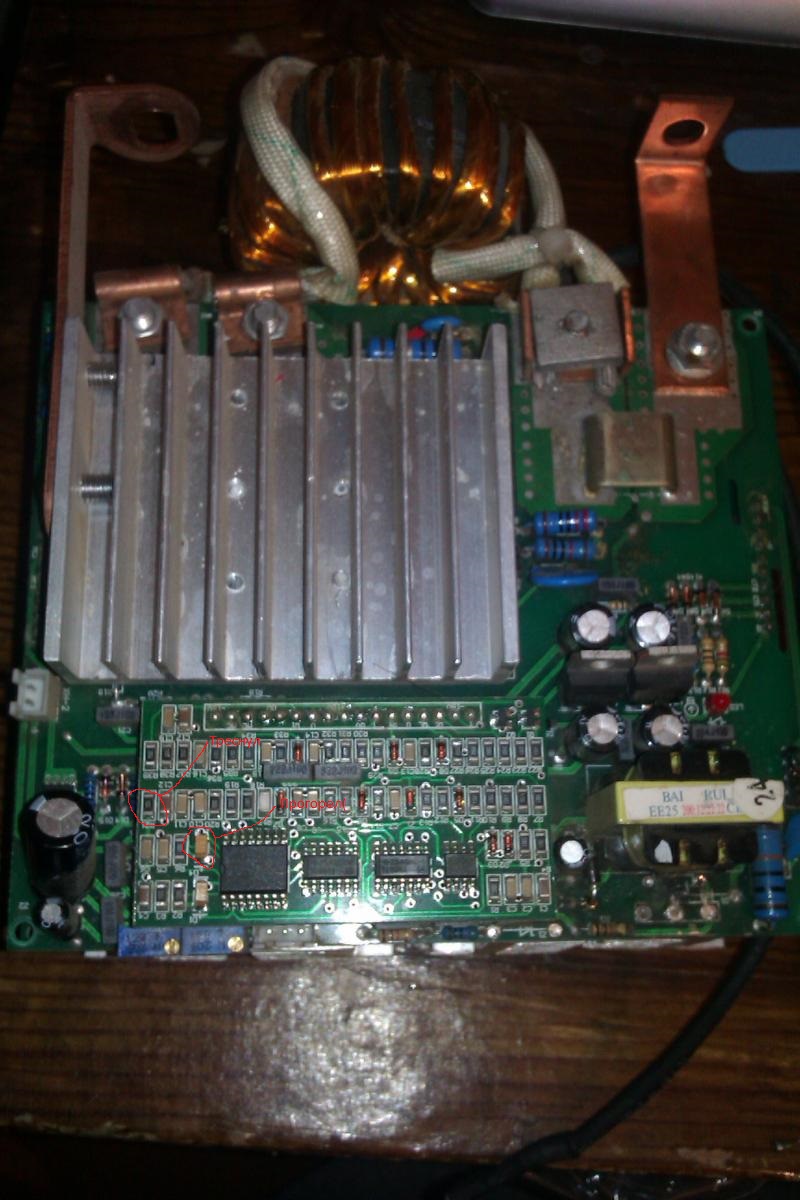

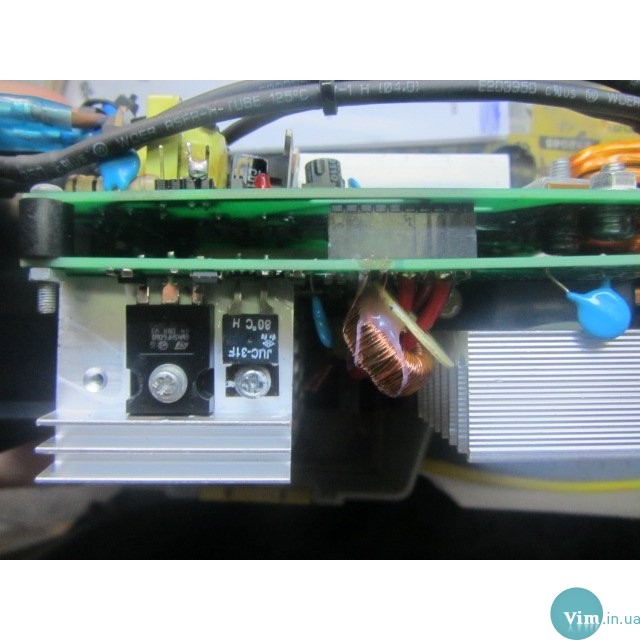

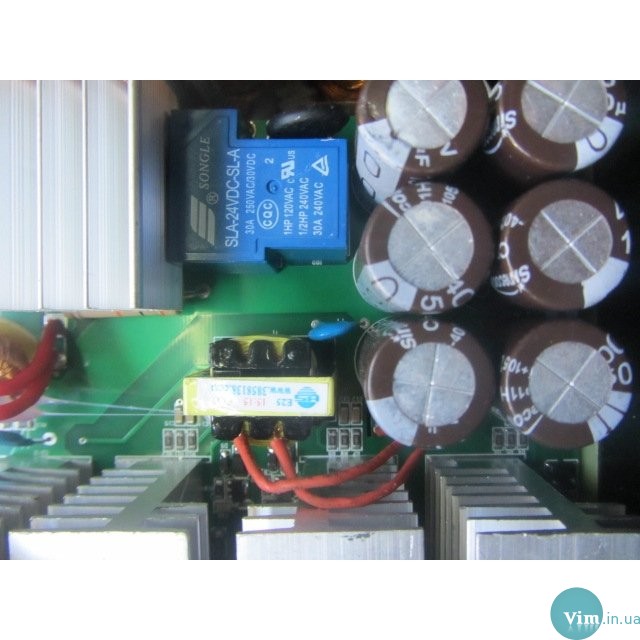

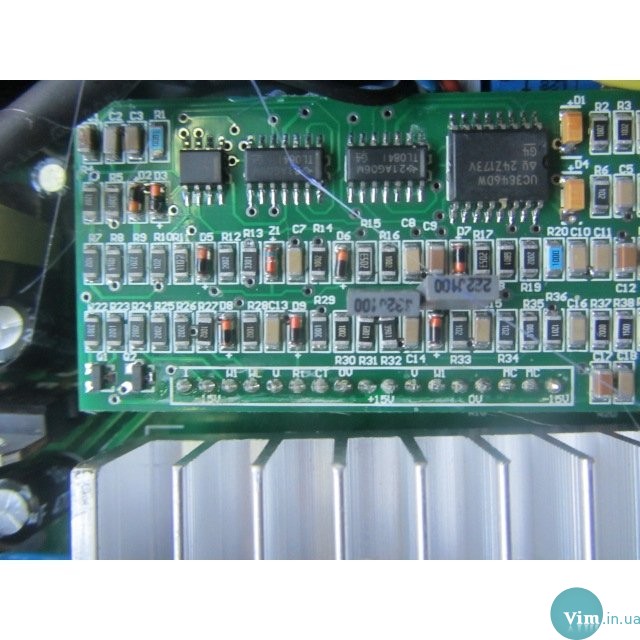

Ситуация такая: Есть аппарат POCweld MMA-200. Осень/зиму пролежал. Сегодня решил поварить, сжег 1 электрод, выключил, пошел за следующим,вставил,включил.. . и все)приехали) Агрегат включается,реле срабатывает, вентилятор крутит - на выходе ничего нет) При выключении еще какое-то время вентилятор крутит, потом слышен треск в районе ПУ возле транса и только потом выключается. При вскрытии все силовой визуально целое, даже пыли нет) По сути пользовался им не долго, при покупке сжег с 10 -ок электродов 3-ки, все было гуд. Да и этот 1 электрод пошел норм...При более детальном осмотре ПУ был треснут SMD R21 (номинал бы теперь узнать,вроде 103 или 105) и диод D4 прогорелый сбоку,он такой же как D1. На ПУ где подписано +15 и -15 В так все и есть...На площадке треснувшего резюка тоже +15 В. На плате ниже есть светодиод красный, при включении не светится. Так и должно быть? Что посоветуете, где копать проверять дальше? Обидно,так был рад аппарату) Да и и по сути визуально с ним все в порядке)
Вложение 2857Вложение 2858Вложение 2859Вложение 2860Вложение 2861
PS По сути такой же аппарат вот этот http://weld.in.ua/forum/showthread.p...verter-MMA-200
Вложение 2863(c)padre62
Вот тут отметил что визуально нашел (резистор и диод). Все остальное нет даже намеков на потеки/горелости.
Решил проблему с помощью Semivosa (http://weld.in.ua/forum/showthread.p...-MMA-200/page4). Оказывается меня ввела в заблуждение надпись на плате китайцев,что там диод стоит. Оказывается конденсатор тантал. Заменил обычным электролитом и поменял сопротивление 10 Ом, все заработало)
Помогите найти схему на Aiken MWD 161/4.5 RANGER очень нужно.
фото скиньте внутренностей,а так вроде как как етаhttps://www.google.com.ua/url?sa=t&r...yPQ_UlPlfpQRFA
сравняйте тестером правый и левый ряд резисторов по сопротивлении,если явных замыканий нет,и разбежностей,то возможно и повезет.но нужно будет перед заменой проверить сигналы управления осцылографом.Цитата:
Сообщение от mwservice

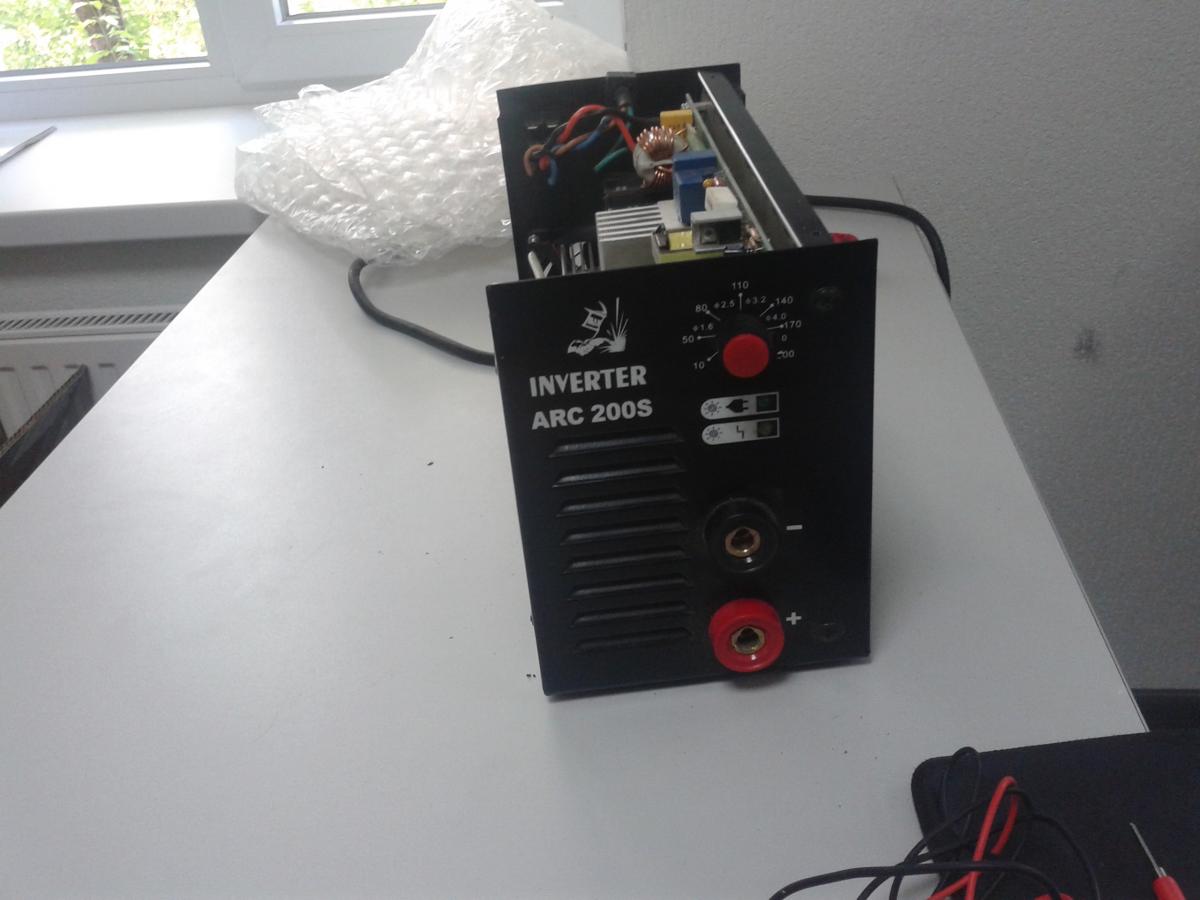

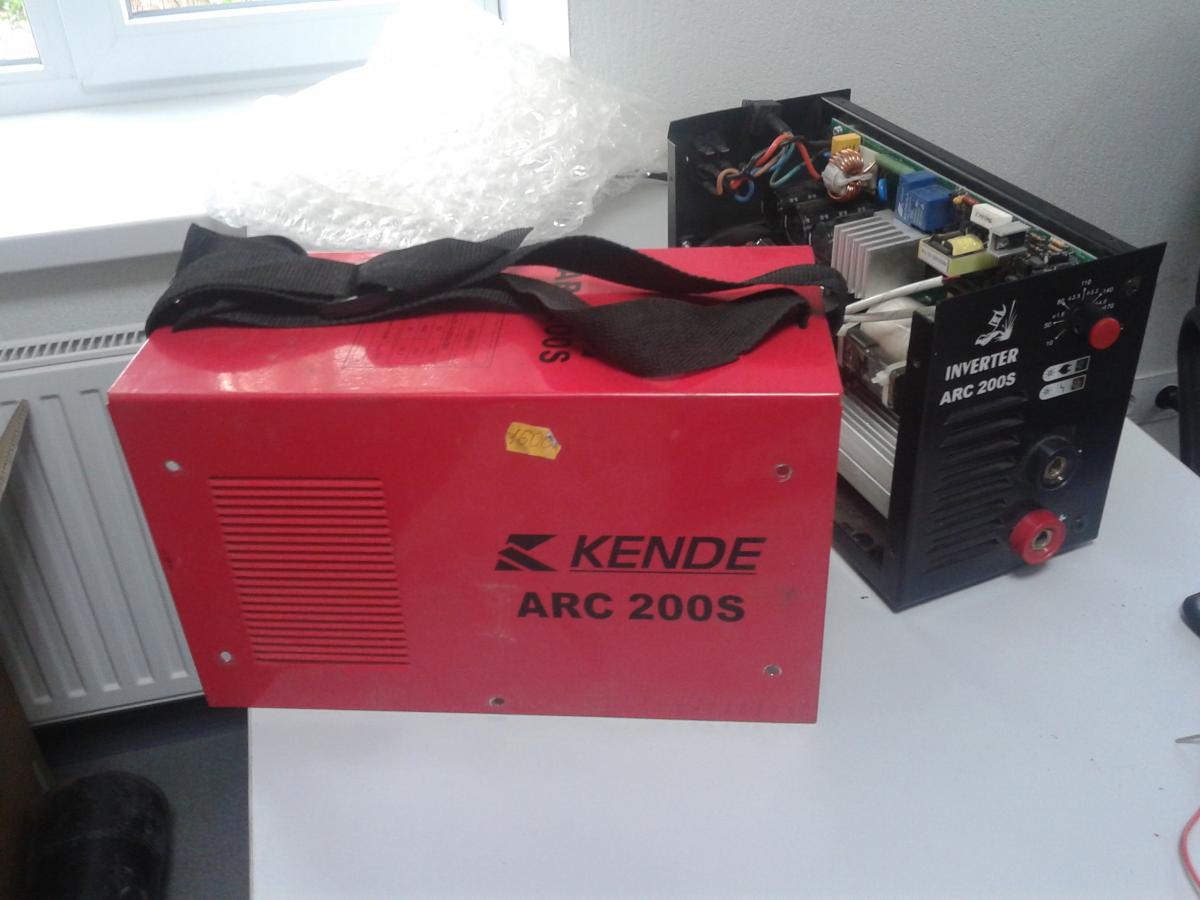

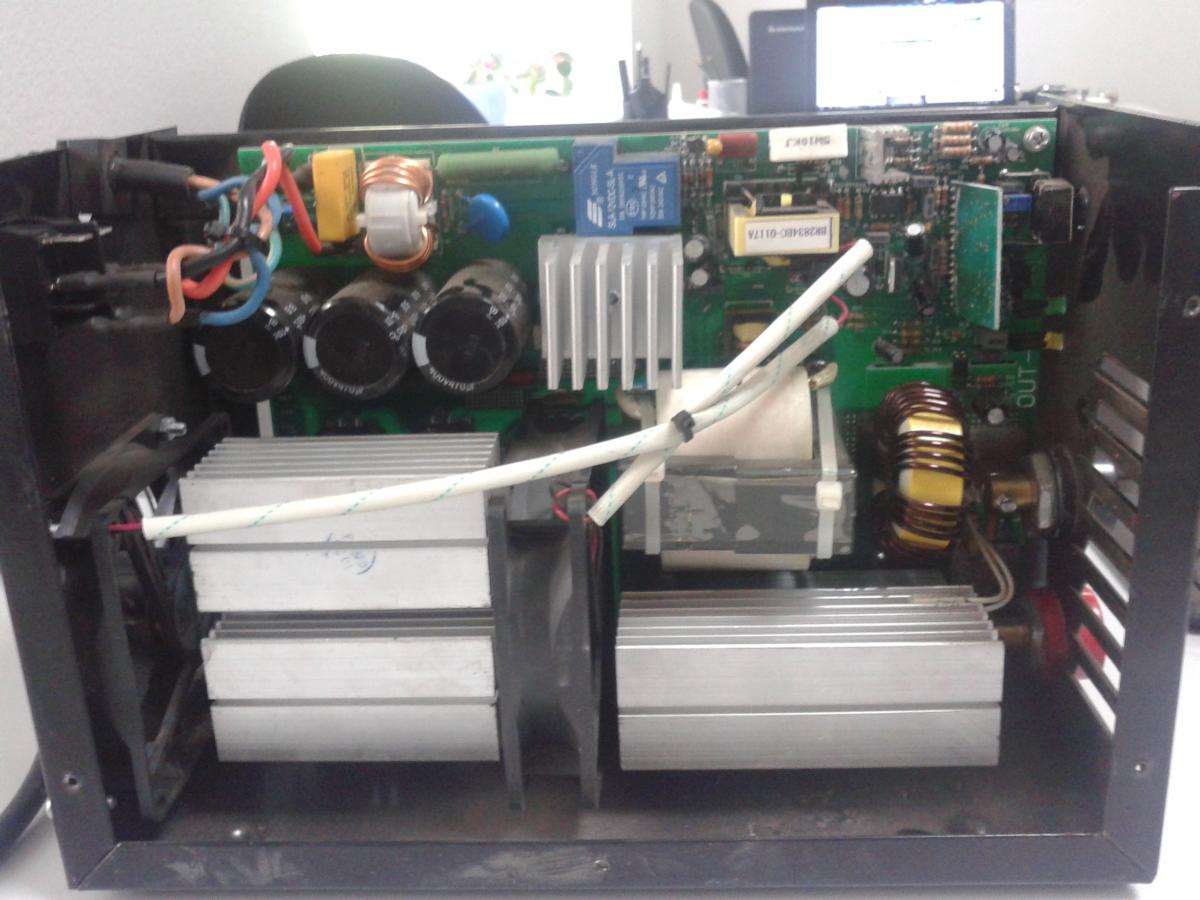

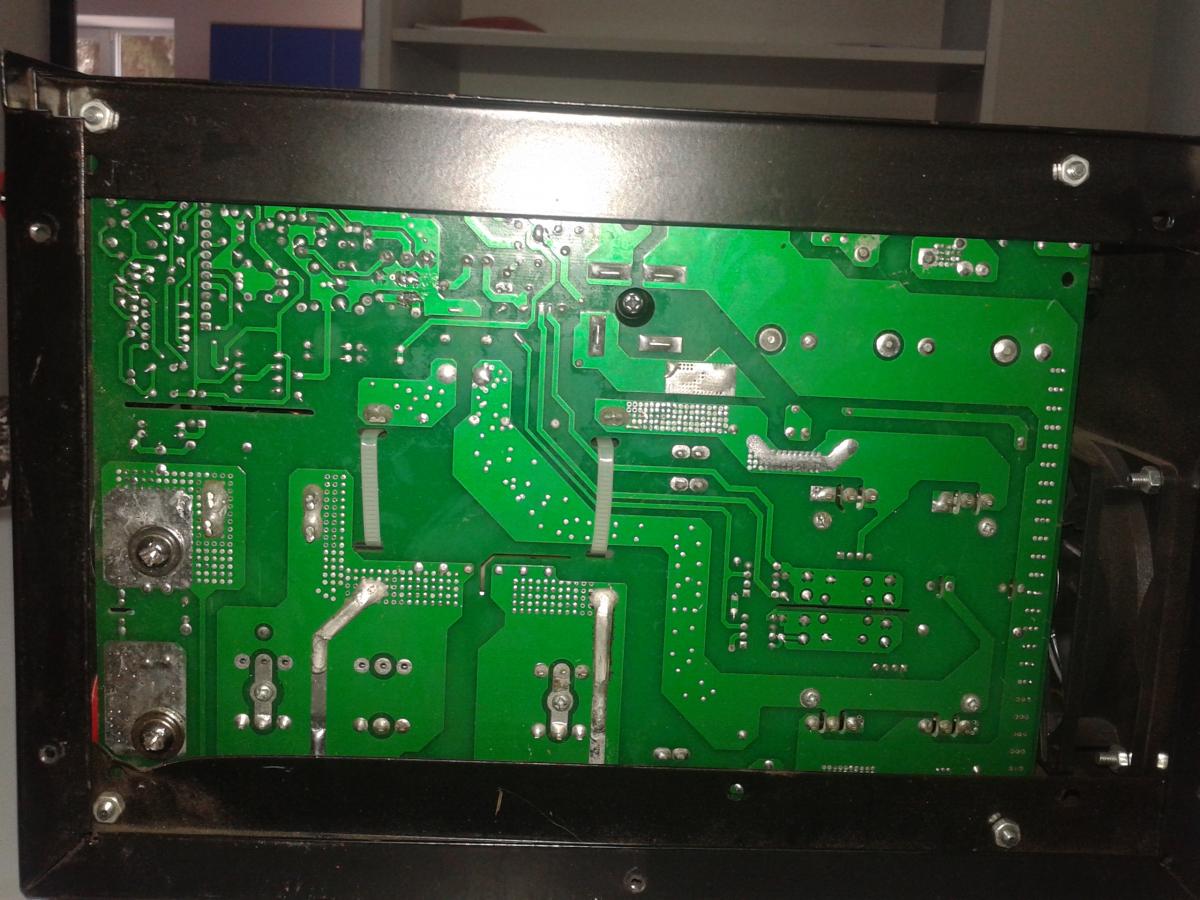

помогите схемой,никак не могу найти,здесь в форума в разделе ремонт написал но только один человек попытался помочь но не то. аппарать кенде арс200 Оптодрайвера на А3120,силовые ключи -FGH40N60 - стоятВложение 2916Вложение 2917Вложение 2918Вложение 2919 по два штуки в плече
похожаhttp://dadanov.ru/wp-content/uploads...esanta-160.jpgв основном драйвера летят,или дежурка не запускается
опишите состав дежурки.,на чем собрана
uc3842bn mc33074ads
Поміряйте напругу між 5 та 7 ножкую мікросхеми
Є
3842
между ними 1.3v
схема дежурки точно как в РЕСАНТА САИ 250ПН GP ТГР,случайно только что нашел на сайте http://diggerweb.ucoz.ru/load/svaroc...50_pn/3-1-0-20
А должно 8 примерно,проверте на сопротивление ети ножки,только обесточте сварку
около 230k
Тогда в вас в обриве самопитание ,зарядний резистор
вот еще схемаhttp://svarka-barnaul.3dn.ru/load/0-0-0-180-20
Gysmi 250 tri
Ищу схему Gysmi 250 tri, буду блогодарен
Очень нужна схема инвертора Gerrard MMA-250.Буду очень благодарен.

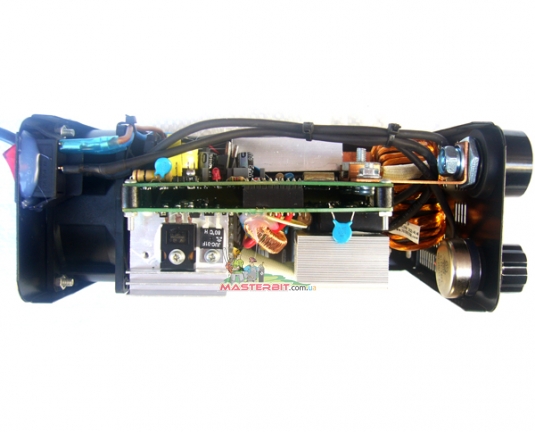

скиньте нутрощі аппарата,там є просто пару модифікацій
Очень нужна схема инвертора Gerrard MMA-250.Буду очень благодарен. Фотки почему-то немогу загрузить но вот нашел похожую на форуме http://weld.in.ua/forum/attachment.p...2&d=1343562433 .Прибор на радиаторе (по схеме U1) в центре платы разлетелся маркировка не сохранилась. Аппарат пока в разобраном виде может кому нужны параметры других деталей -обращайтесь.
Этот прибор называется стабилизатор напряжения на 12 в LM 7812. Схемы не нашел,пришлось делать без схемы.
Прошу прислать схему инвертора FUBAG IN-170 (Китай), других не надо (типа GUSMI, т.к. она отличается). Или деловой совет. А проблема такая: сгорел полевой транзистор раскачки первого (малого) трансформатора, в обозначении осталось ..N55.. и резистор (около 50 ом, 10вт, стоит перед большими конденсаторами). Припаял полевик MTP 6N60E, заменил резистор, включил, нажал кнопку-набор резисторов на 50ом 10вт задымил. быстро выключил, полевик уцелел.Схема GUSMI есть, но она отличается, и элементы у китайцев другие, и разбирать эти платы не просто. В общем, нужна схема.
ето 7815 стабилизатор линейныйЦитата:
Сообщение от slavik veter
фото скинтеЦитата:
Сообщение от Veno
Ребята,я показывал свою плату http://weld.in.ua/forum/attachment.p...2&d=1343562433на рынке продавцам радиодеталей и они предложыли мне-L7824cv так как на релюхе (синяя такая) написано 24V. Я сегодня купил. Но когда прочитал ваши коментарии впаять так и не решился.Что делать,обменять?
Очень нужна схема инвертора Gerrard MMA-250.Буду очень благодарен. Фотки почему-то немогу загрузить но вот нашел похожую на форуме http://weld.in.ua/forum/attachment.p...3.Прибор на радиаторе (по схеме U1) в центре платы разлетелся маркировка не сохранилась. Аппарат пока в разобраном виде может кому нужны параметры других деталей -обращайтесь. Спасибо за отзыв.А какие еще последствия могут быть от его взрыва .Вот бы еще схему,чтобы проверить напряжение в контрольных точках.Еще раз спасибо!
N55 - это NCP1055, но на сайте Володина советуют переделать на TNY268, проверено на практике.
2SK2611 - дежурка, аналогов много (600V;8-15A).
2SK2611 - аналогов много (600V;8-15A).
угу на 15 вольтовую,как здесьhttp://archive.espec.ws/section11/file17934.htmlЦитата:
Сообщение от slavik veter
Не на 15 а на 12 вольтовую.Цитата:
Сообщение от Semivosa
если хотите могу завтра фотки скинуть для решения вопроса,может я и не прав,но два десятка кайзеров были с 7815Цитата:
Сообщение от михаил 2
