Мое почтение. Специально зарегистрировался)
Почитал я тут ваши коменты, самому стало интересно, настолько ли чудодейственны эти дроссели. Взял я два СИ, хваленый Патон ВДИ200Е с дросселем и в 2 раза более дешевый ДнипроМ САБ250 БЕЗ оного. Бабахнул на +/-150А оба, померял под нагрузкой по выходу, пофоткал. Вот вам результаты, а вы попробуйте распознать, где есть дроссель, а где нету)
П.С. Порекомендуйте еще сварочники, которые вам было бы интересно пощупать моими клешнями, будем изучать)
1
https://pp.vk.me/c624027/v624027968/...2zoG-Kdw6s.jpg
2
https://pp.vk.me/c624027/v624027968/...udvATW5b4c.jpg
-
Приветствую. Понятия не имею что у вас за чудо действенные клещи такие и что отображают графики, предполагаю что во втором случае Патон ВДИ200Е. Если не секрет нагрузку какую давали.
Являюсь обладателем W - Мастер MIG-230 S хотелось о нём знать больше, но больше всего интересует реальные ли заявленные, тех документацией, 230А. Если у вас есть такая возможность то будьте так любезны.
-
Часть чудо-инструмента: токовые клещи UNI-T UT 203 (переменный и постоянный ток), осциллограф Siglent SDS1022DL который и делал скриншоты напряжения на выходе сварки под стендовой нагрузкой (с выборкой 500МГц), тестовый стенд (набор резисторов и датчиков, врет амперметр по входу 220).
На скринах внизу есть инфо по развертке (10 и 20В/клетку - на щупе делитель 1 к 10).
При поддержании дуги сигнал не очень то меняется.
Давал нагрузку в 150А при 20-21В на дуге.
Полуавтоматов негусто. Будет - опишу. Наипростейшая проверка - выкрутите ручку на максимум и поварите. При реальных 140-160 "комфортно" варить 4мм электродом, при 180-200 - 5мм без залипаний, с глубоким проваром
https://pp.vk.me/c624027/v624027968/...DCJoutRQgw.jpg
-
дросель помогает розжечь электрод,и делает дугу тянущейся,как в трехэтажках мма которые на полевичках.
-
Как начинающий гинеколог, скажу Вам, что для действительно ощутимого влияния на дугу с пульсацией в 35-50кГц при токе в 100-150А нужен довольно таки большой дроссель. В "трехэтажках" на полевиках используэтся даже два тороидальных дросселя, но там схема немного своеобразная... Было бы здорово получить осциллограмму СИ с дросселем без нагрузки и с.
-
Выскажу своё субъективное мнение как обладатель Днипро мма 200 . При сварке на коротких штатных кабелях замечено кратковременное погасание дуги с последующим возобновлением , замечено не только мной , думаю присутствующие обладатели этого аппарата это подтвердят . А вот при использовании кабелей общей длиной 10м . (у меня 3м . масса , 7м . держак ) , такой эффект погасания дуги либо редок либо вообще не проявляется , а ведь на таких частотах 10м . это уже не абы какая индуктивность , т.е. такой себе дроссель . Значит в данном случае эффект всё же есть от дросселя , хотя это только моё мнение основанное на личном опыте эксплуатации .
-
я описывал в соседней теме про кабеля на днипре-200 мини. изначально на родных коротких кабелях все прекрасно работало. но пришло время их менять, так как варить стало практически невозможно даже на средних токах. заменил на медь в 25 квадратов метров по пять, и все стало на свои места. родные кабеля перестали пропускать ток...........
http://weld.in.ua/forum/showthread.p...E-%D0%BC/page2
-
Я родные кабеля с Днипра продал вместе со старым аппаратом (они даже на ощупь стрёмные какие то ) , но проработали они почти ничего , а старые ( только разъёмы были оставлены , держак ... и 10м. новенького тогда КГ 16 - 1 ) использовавшиеся с предыдущим аппаратом оставил себе . Так что до вашей проблемы с кабелями я не дошёл :-) .
-
Вложений: 3

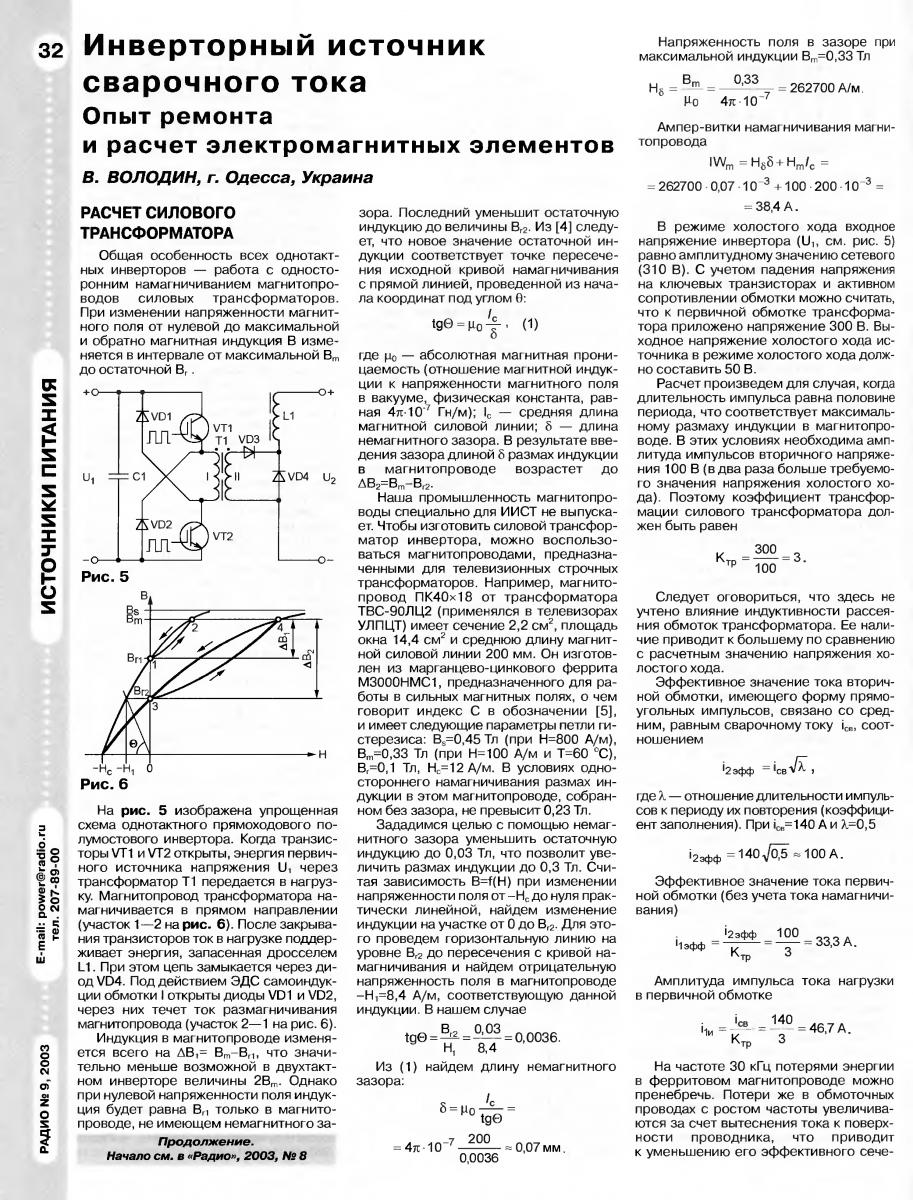

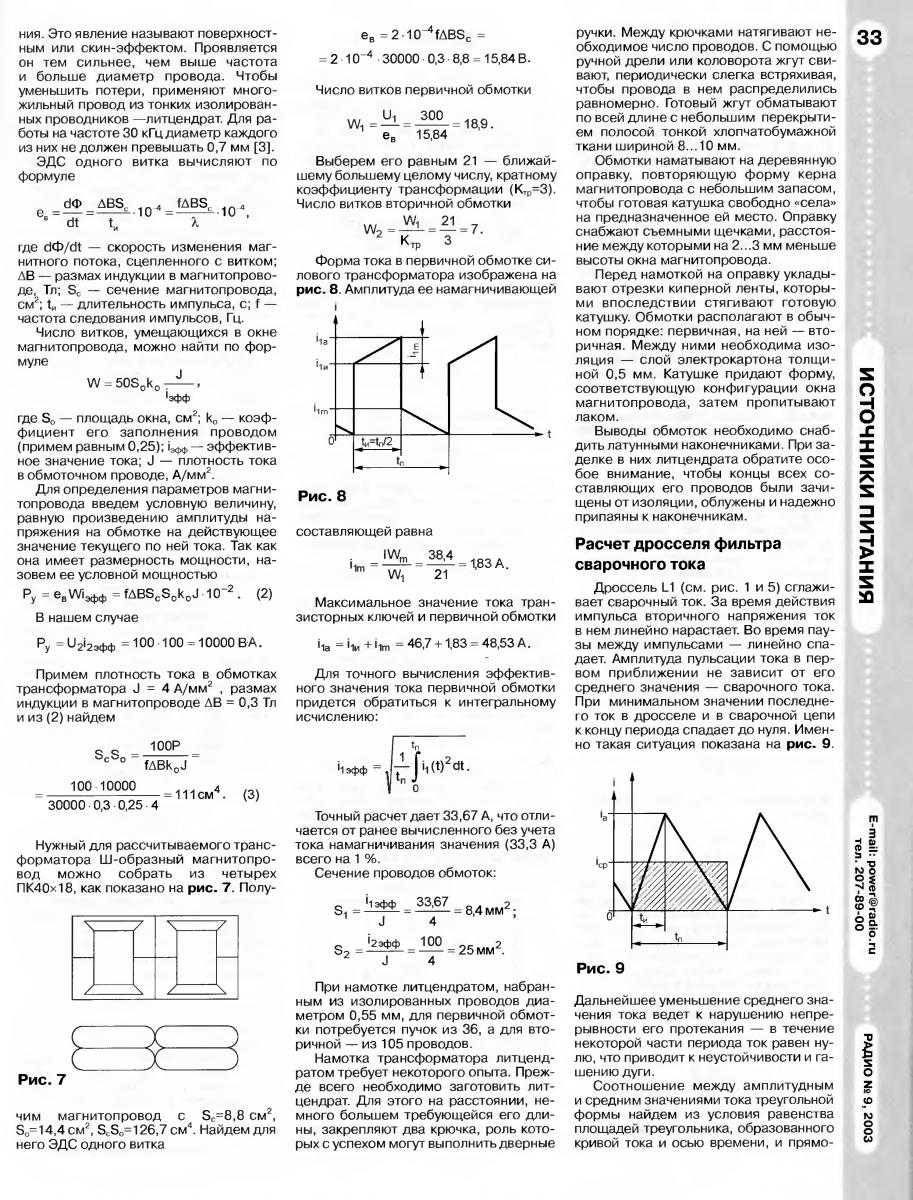

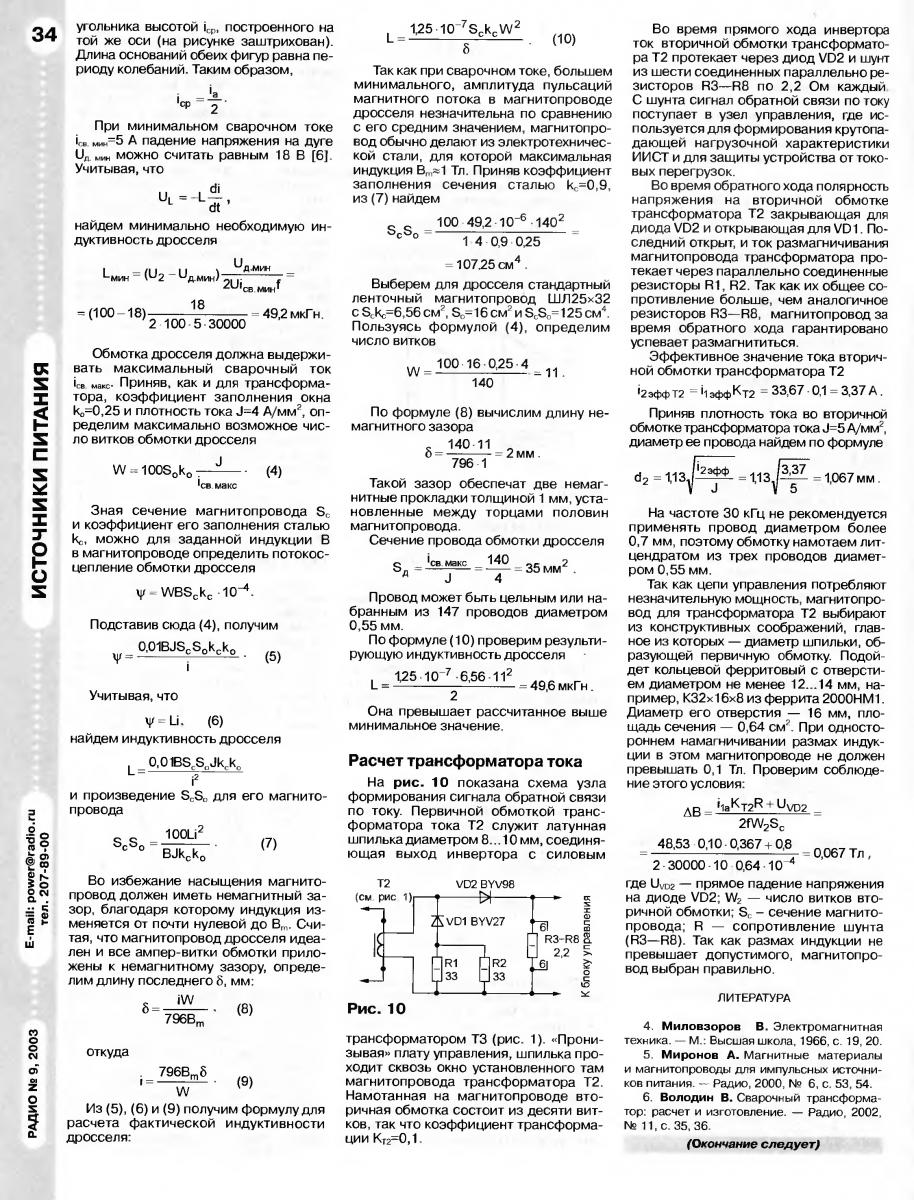

Для людей, які люблять підходити до усього із теоретичним обгрунтуванням - ось стаття В.Володіна,
у якій автор пояснює та наводить приклад розрахунків вихідного дроселя для інверторного зварювального апарату:
(журнал Радіо №9 2003рік)
Вложение 4412Вложение 4413Вложение 4414
-
Вложений: 4

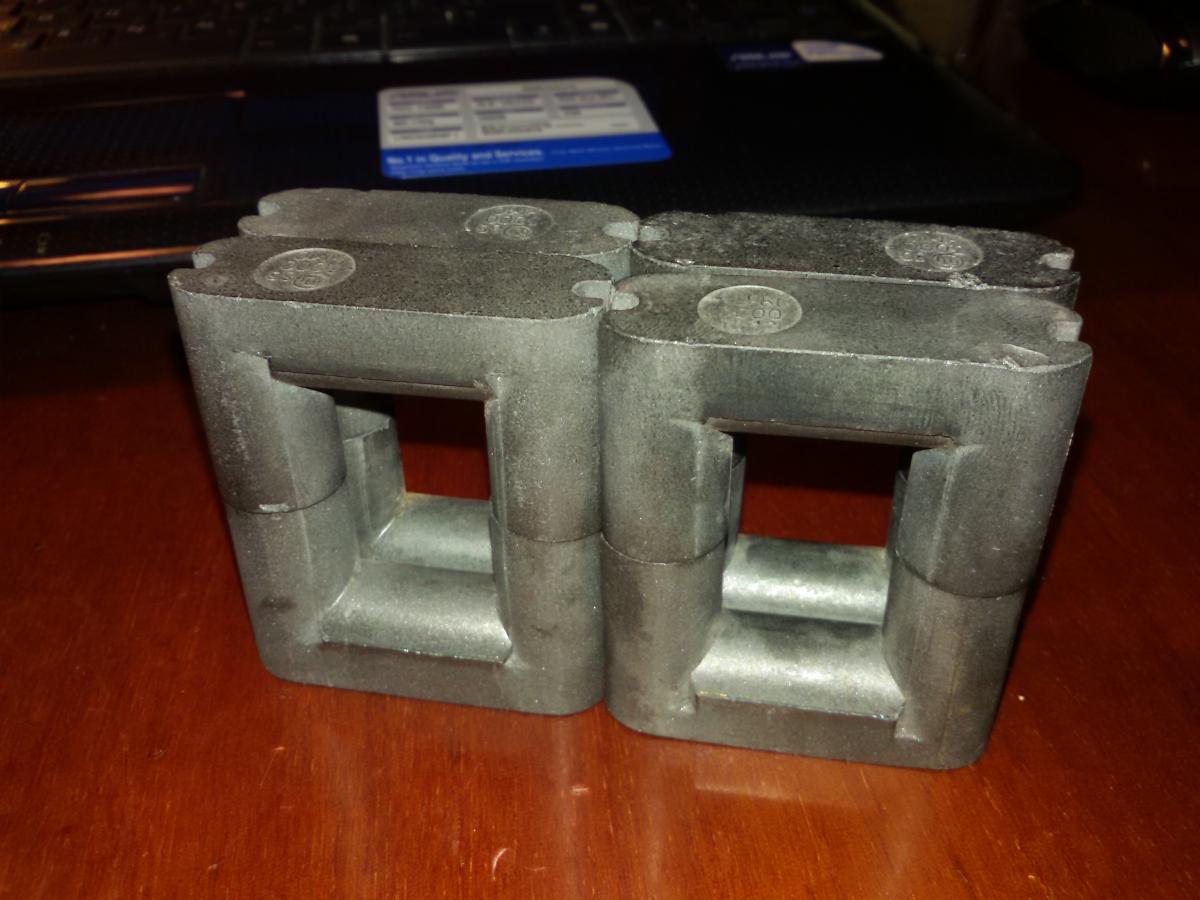

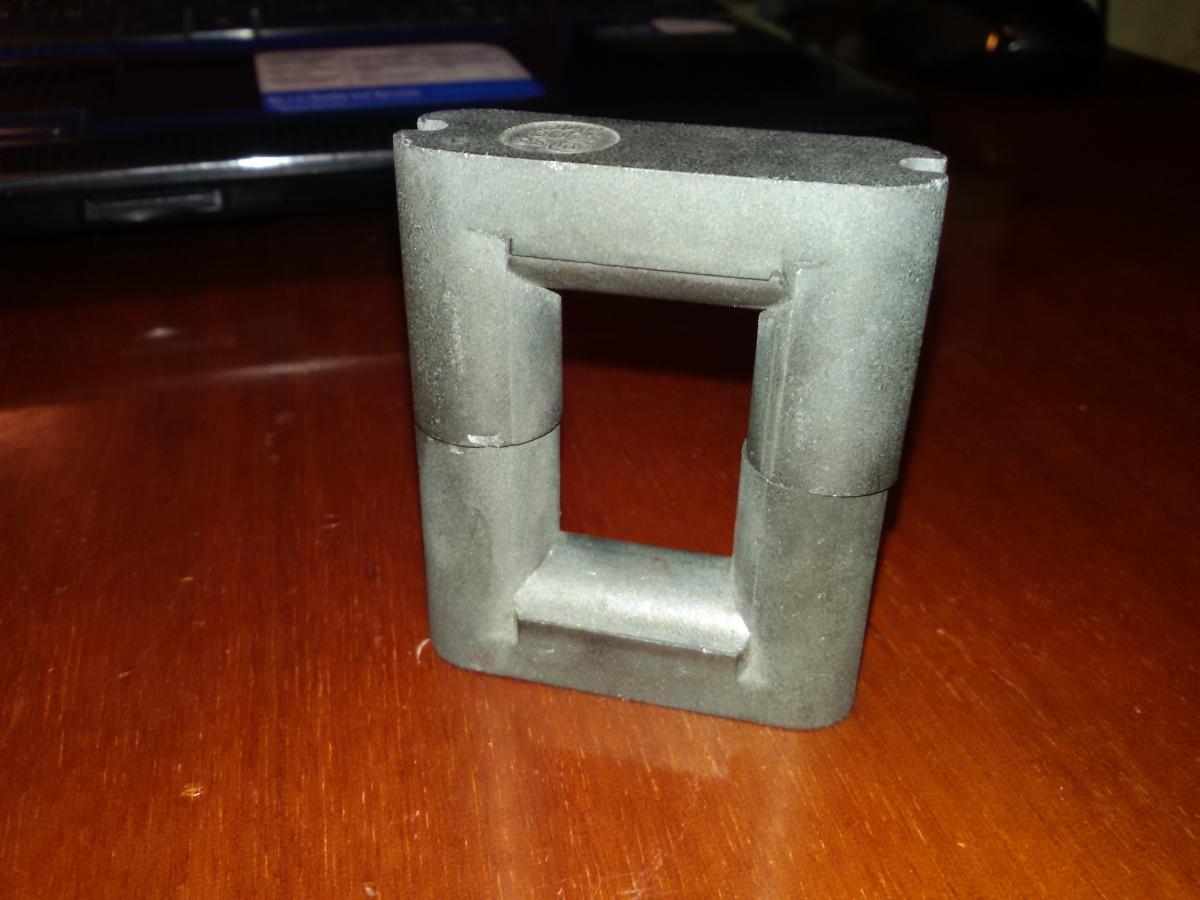

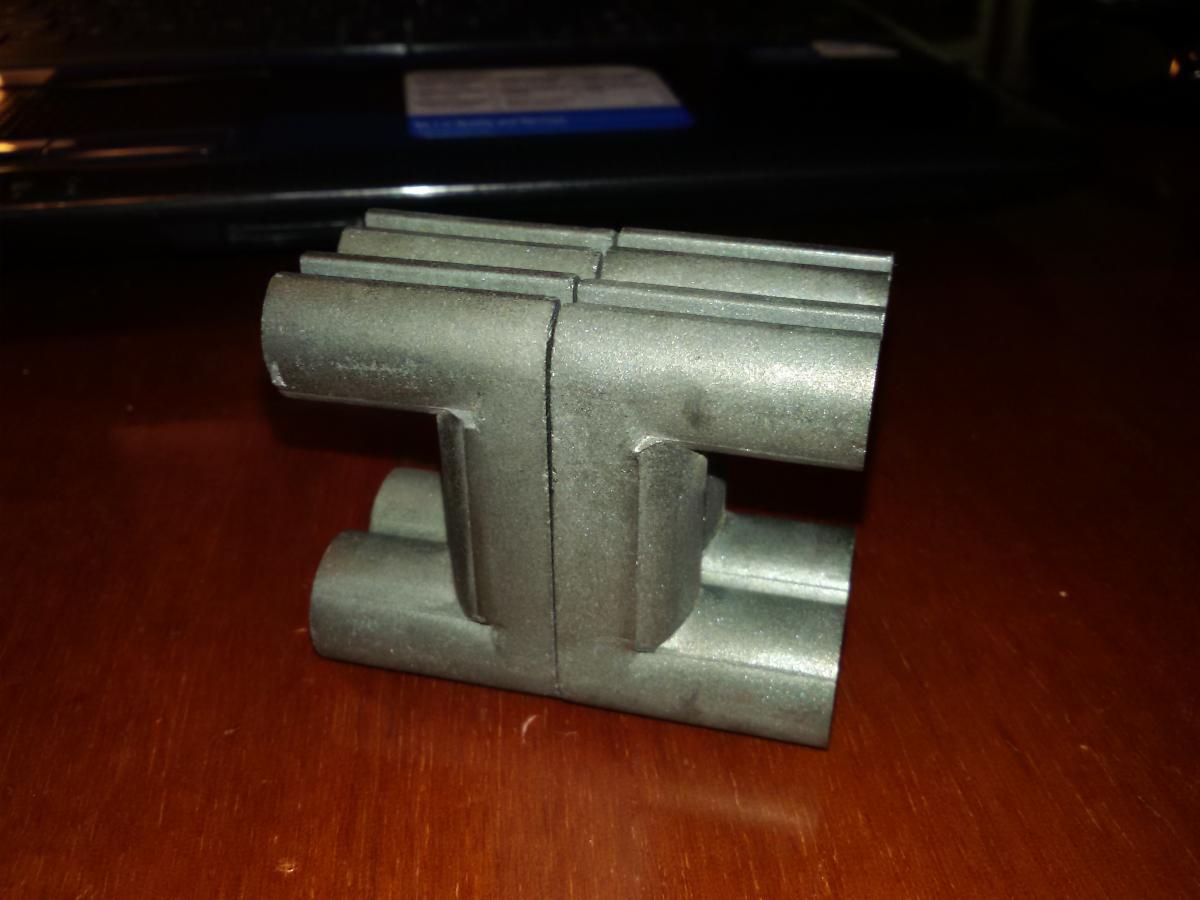

Всем доброго времени суток. Прикупил недорого сердечников от ТВС90 с проницаемостью 3000НМС. Подскажите в какой конфигурации лучше выступить, хочется по возможности растянуть эффективность дросселя по диапазону тока.
В наборе из восьми половинок имеем сечение 770 кв. мм. с вычетом дырок под шпильки.
1. Вложение 4429 2. Вложение 4430 3. Вложение 4431 4. Вложение 4432
