COMPASS IWM-200 выгорел генератор и выходные транзисторы

Цитата:

---

Сообщение от Николаевич

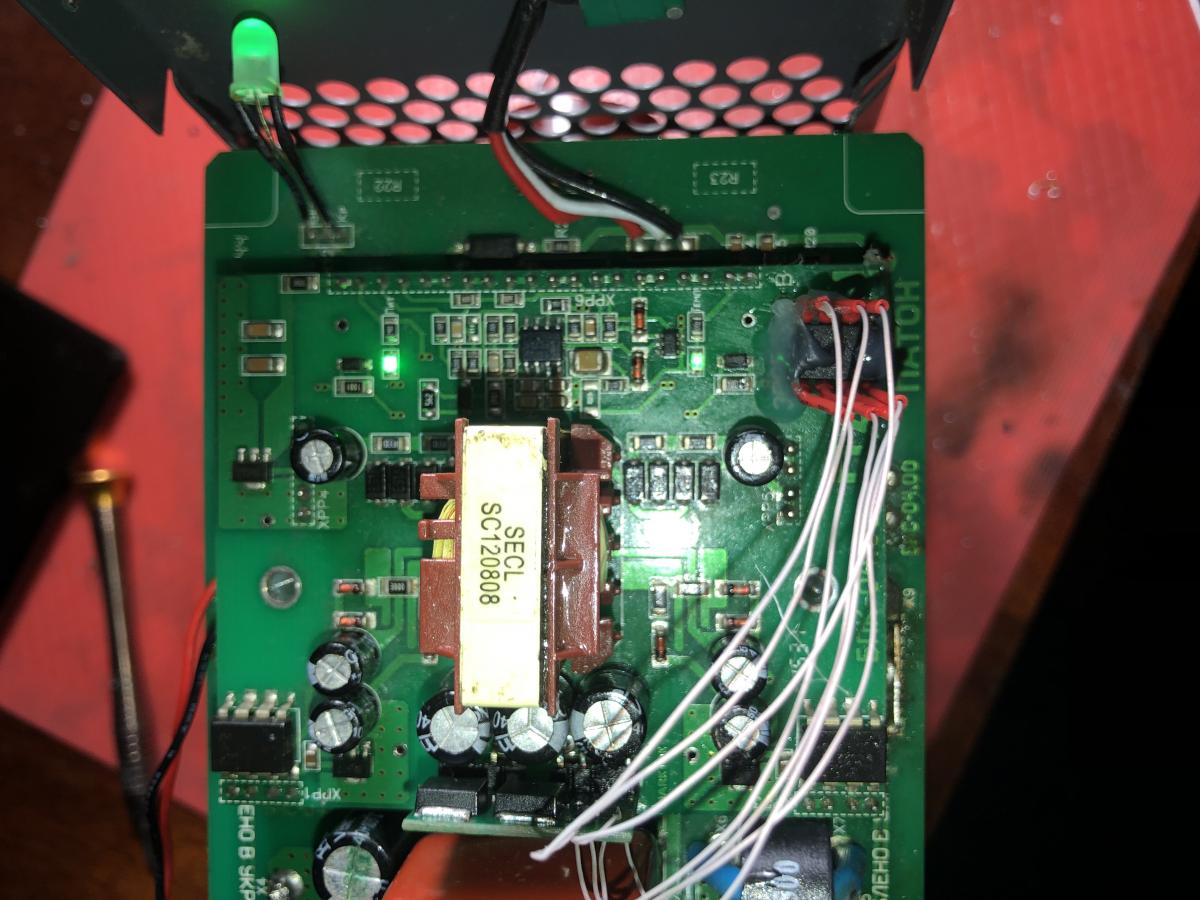

;) в txt если читать перевод так можно мазги сломать. Я эти даташиты много лет назад прочитал и изучил разницу и как оно работает, так как на этой микрухе делал БП. Пока вы тут письма пишите я Патона починил, неисправность как раз в БП была. Вся сложность ремонта заключалась в том, что неисправность проявлялась с непредсказуемой периодичностью и кратковременно.
Вложение 12839

---

мне иногда ТВ попадаются с плавающей неисправностью это еще тот геморой, когда что то сгорело то искать всегда проще.....попадался с трещиной возле кадровой...
нашел вечером, выключил свет и шевелил плату, хорошо что трещина была по питанию и проскочила искра....а так раз померяю есть питан. второй раз нету и трещинка такая, что ее не видно...
общем не одна из тех микросхем мне не подходит? и как я понял то они друг друга заменяют....сча напишу продавцу я ему скидывал даташит на s2153d и он меня заверил, что эти микросхемы подходят

Цитата:

---

Сообщение от Николаевич

деревня не большая кум, брат, сват...все знают друг друга и все то родственники, то друзья... и что характерно - у всех Патоны:D

---

да я не знаю....это два кума один купил и другому посоветовал....
а ведь варят они классно я тот что до этого ремонтировал, когда проверял, пробовал варить...варит идеально...поджиг хороший и электрод горит как то ну прям поет))))

Нахрена на один колхоз столько патонов . Там одного днепро хватит )))

Цитата:

---

Сообщение от Alex23

да я не знаю....это два кума один купил и другому посоветовал....
а ведь варят они классно я тот что до этого ремонтировал, когда проверял, пробовал варить...варит идеально...поджиг хороший и электрод горит как то ну прям поет))))

---

так возьми рабочий , срисуй схему , данные графиков и отремонтируй

Цитата:

---

Сообщение от Николаевич

;) в txt если читать перевод так можно мазги сломать. Я эти даташиты много лет назад прочитал и изучил разницу и как оно работает, так как на этой микрухе делал БП. Пока вы тут письма пишите я Патона починил, неисправность как раз в БП была. Вся сложность ремонта заключалась в том, что неисправность проявлялась с непредсказуемой периодичностью и кратковременно.
Вложение 12839

---

вы снова мне отремонтировали сварочник...поменял я микросхему драйвера, поставил IRS2153D в DIP 8 корпусе и БП запустился....
правда получился немного колхоз, придет микруха перепаяю, а может итак оставлю...

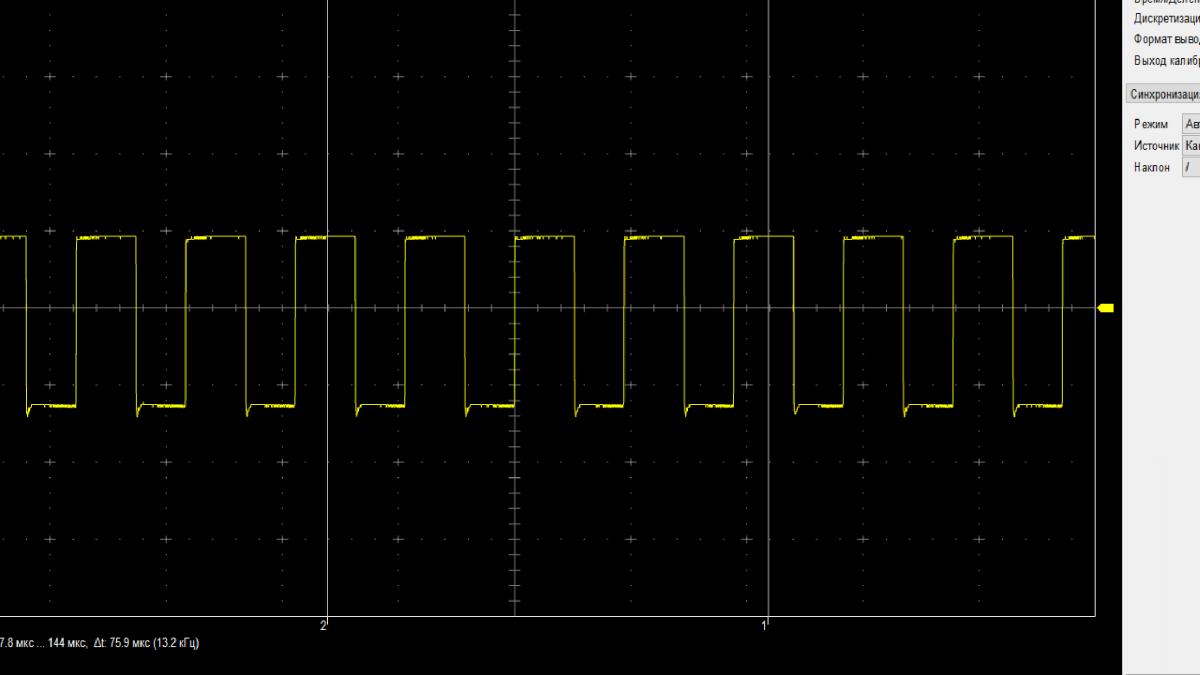

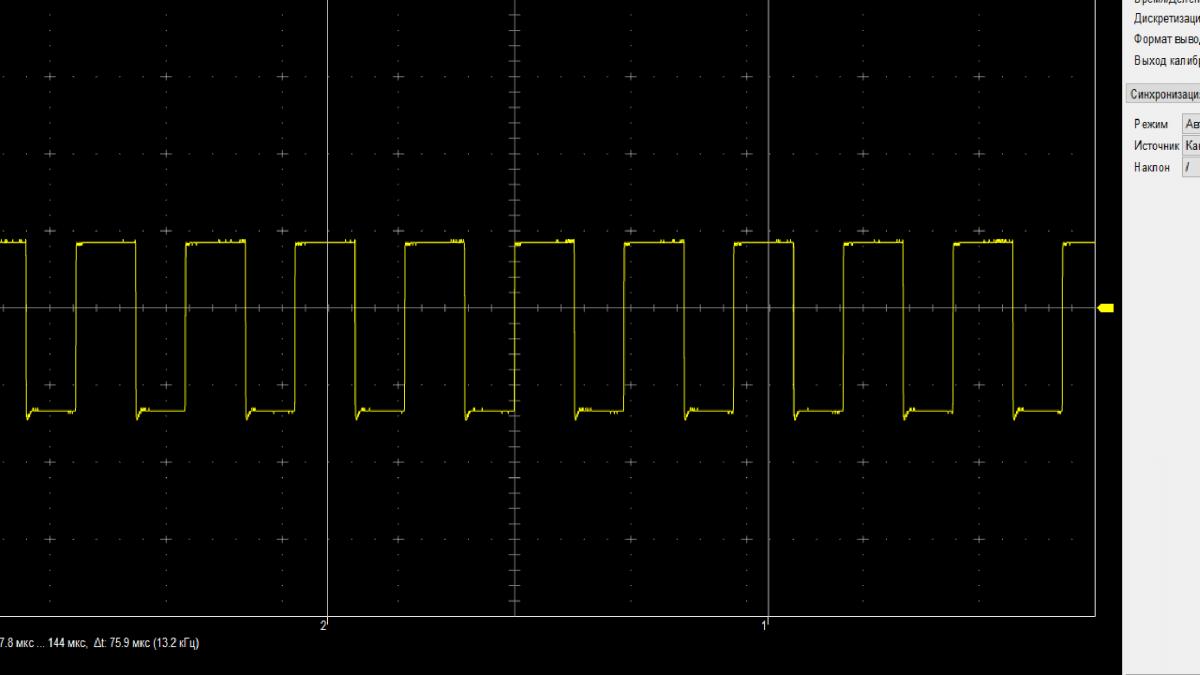

вот что на затворах это без транзисторов
скажите это норма


Вложение 12840

Вложение 12841



а вот что получилось
Вложение 12842

Вложение 12843

на одном 52.98кГц а на другом 53кГц на обои 10.9в

Цитата:

---

Сообщение от Qwazar

Нахрена на один колхоз столько патонов . Там одного днепро хватит )))

---

Не надо оскорблять мою деревню сейчас это центр громады

вот я василь
я забыл что IGBT китайским тестером, без дополнительного питания на затворе не открываются.....так что живы мои транзисторы, запаял на место заработал сварочник

всем, кто не промолчал, спасибо....даже тем кто отвечал с иронией и с позиции сенсея))))
отдельное спасибо Николаевичу...респект вам и уважуха...

Можете кто знает емкость конденсатора между 6 и 8 ногою...назвалися и не могут замерять

Цитата:

---

Сообщение от Alex23

Можете кто знает емкость конденсатора между 6 и 8 ногою...назвалися и не могут замерять

---

Якщо мікрухи IR2151, то 1 мкФ. І ставить ОБОВ'ЯЗКОВО IR2153D, і ніяк не без букви D!!!
