Fubad 160

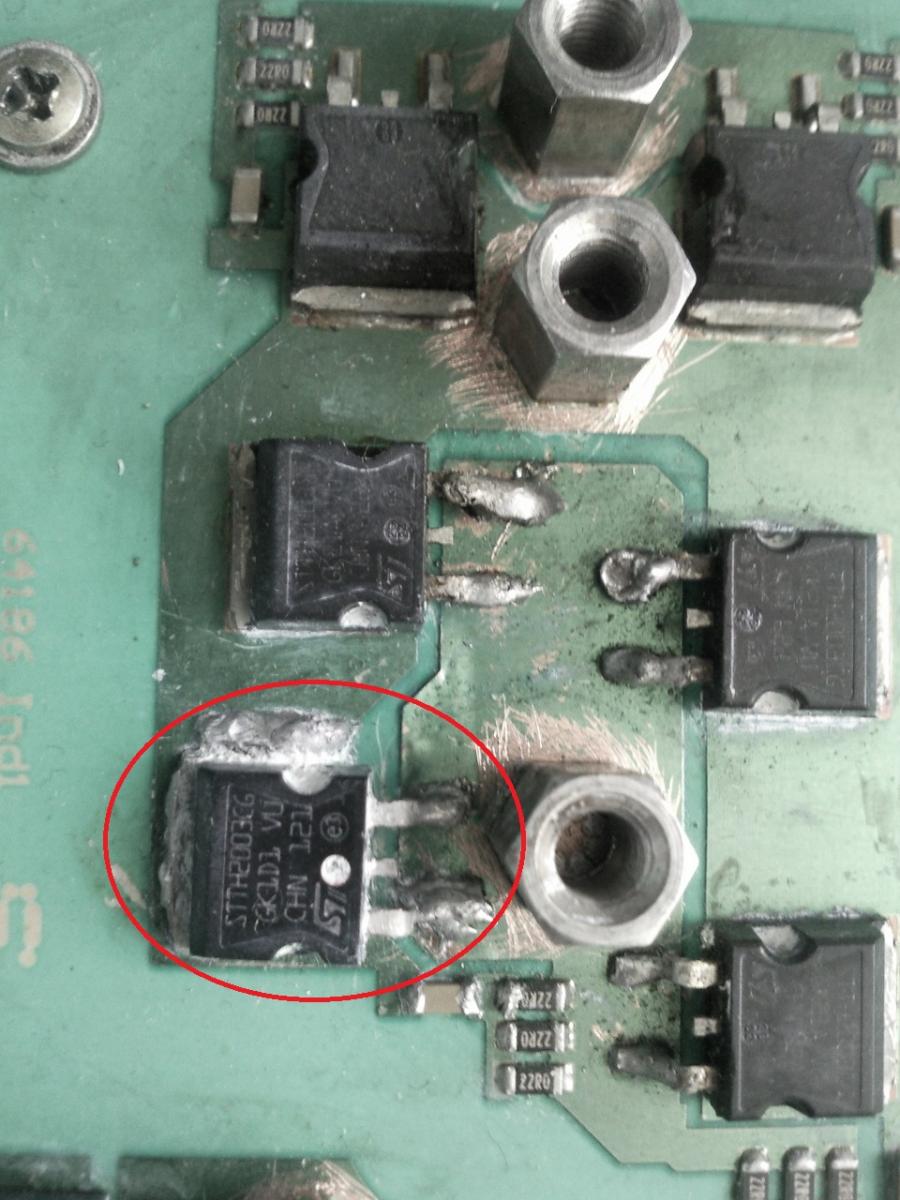

Все же непонятна причина выгорания одного из силовых диодов в сборке STTH2003CG. Либо это перегрев, либо старение т.к. аппарату более 10 лет уже.
Использовался аккуратно - стоики на местах. Два года назад был заменен один из сгоревших диодов. Нужно было конечно менять все в этом плече из 4-х.
Т.к. в этом году вылетел снова тот же что и менялся. Либо причины все-таки в охлаждении...
Возможно большие токи - т.к. последний раз диод в аппарате вылетел после включения на морозе -25 (вынес с помещения где +15).
Сразу был выбран регулятором максимальный ток 160А т.к. проварить нужно было толстую железяку. После двух-трех касаний электродом аппарат перестал варить. Вердикт пробит снова тот же диод.
Возможно заменить всю сборку 4шт. или 6шт. как лучше не знаю на более мощный например - STTH30R03CG. Не хотелось бы лишний раз ковырять силовую плату..

...хотелось бы сделать красиво и надежно что бы забыть снова лет на 10 :)

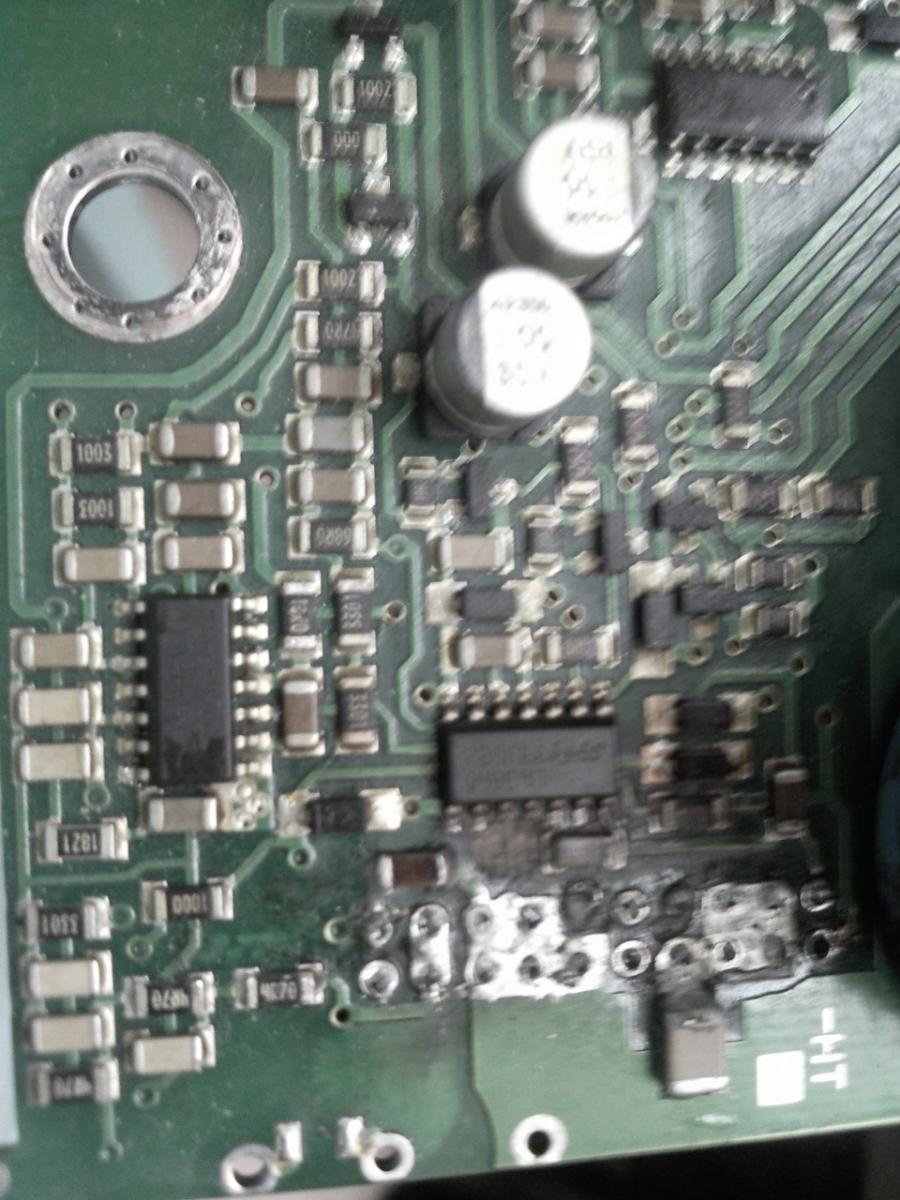

тема разъема волнует с той т.з. что бы не пострадала материнская плата т.к. на текущий момент она уже подвергается пайке в третий раз
Вложение 5781 Вложение 5782 Вложение 5783

Ремонтом радиоаппаратуры не занимаюсь, но немного разбираюсь т.к. сам физик.
Прошу дельного совета не хочется наступать на те же грабли.

скорее всего подложка медная отошла,вот вам и вердикт,диод не охлаждается,если туго с опытом,то можна толстым медным проводом обпаять тот диод по кругу,так чтоб медь контактировала с соседним диодом,и через живую подложку охлаждалась.Как то так.

Проверил подложку - медная фольга на месте не стронулась с места после пайки. Возможно под диодом как-то криво олово лежит.
Анализ неисправности в данном аппарате по интернету показал, что в 90% случаев выгорает именно этот диод из всех 6-ти.
Вот спрашивается почему ему не живется в данном аппарате. Тут видимо скрытая какая-то физика процесса.
Ну второй раз выгорает тот же ещё можно объяснить тем, что не в тех параметрах как соседние, отслоения, микротрещины, некачественная пайка, перегрев при пайке и все такое...
но почему у всех в первый раз именно этот...

Идея с медным проводничком в качестве теплоотвода мне понравилась сам думал уже замысливал что-то типа флажка к диоду сверху как дополнительный радиатор охлаждения.

Есть какая методика не спалить ключи при включении после сборки???
Возможность проверить сигналы на выходе осциллографом имеется.

Цитата:

---

Сообщение от fixic

Проверил подложку - медная фольга на месте не стронулась с места после пайки. Возможно под диодом как-то криво олово лежит.
Анализ неисправности в данном аппарате по интернету показал, что в 90% случаев выгорает именно этот диод из всех 6-ти.
Вот спрашивается почему ему не живется в данном аппарате. Тут видимо скрытая какая-то физика процесса.
Ну второй раз выгорает тот же ещё можно объяснить тем, что не в тех параметрах как соседние, отслоения, микротрещины, некачественная пайка, перегрев при пайке и все такое...
но почему у всех в первый раз именно этот...

---

Из тех аппаратов, что мне попадались, то этот диод , что у Вас один раз только кажись был пробит . А так обычно пробивается самый нижний диод , один из сборки , тот что вывод его ниже .

НА счет методы так никто и не ответил....придется выдумывать что-то своё как всегда...:confused:

подложить под плюсовую стойку бумагу,или изоляционное чтото и потоньше,и через лампочку запредохранится.

[QUOTE=Semivosa;25501]

А как же в таком случае с проверкой формы импульсов?
