Такое ощущение что hizerqqq просто над всеми прикалывается,нервную систему что-ли проверяет.А вообще прикольно читать-вроде на концерте какого-то сатирика.
Такое ощущение что hizerqqq просто над всеми прикалывается,нервную систему что-ли проверяет.А вообще прикольно читать-вроде на концерте какого-то сатирика.
Этот монолог,наверное,стоит перенести в другой раздел.Только дождаться конечного результата.
Был у меня на работе такой сатирик, чуть пообщаешься и уже кажется что на дурку пора, хотя плачет она по нём:D.
Ну от я саме так і думаю, що 0,04 вольта які я наміряв на 2 нозі не достатньо для того щоб працював шим.
Зрозуміло що треба оцилограф для того щоб точно знати де і що відбувається. Поки що спроба замінити конденсатори найбільш раціональний шлях для того щоб підняти рівень на вході мікросхеми і розблокувати шим. Якщо з конденсаторами не вийде тоді стане усе складніше і я можливо пізніше вже трохи по іншому буду пробувати вирішувати це все. Але зараз цей увесь проект для мене в цілому не "горить", так що мені квапитися щось швидко вирішувати немає сенсу. Сьогодні я трохи переміряв там усе в цілому виглядає обнадійливо, але якби не було якогось косяка все б напевно вже працювало.
дістав конденсатори, ніби усе ще все нормально з ними. один стабільно показує 93,5 нФ інший 95нф. Всеодно заміню їх на нові. потім буду щось пробувати далі. наскільки я зрозумів ця мікрохема 3140 пов'язана з центральним регулятором току, а от його я як раз і не під'єднував під час останніх вимірів. Треба буде спробувати з ним.
З того що вами було написано мені допомогло теж не багато. Я вже випаював ці конденсатори і була підозра що запаялося щось не так. Я нікого не змушую тут брати участь. Хочете пишіть не хочете питань особливих у мене до вас немає. Для мене тут все нове. Скільки підніму стільки і підніму. ніякого кінця світу для мене з цим усім немає.
Можливо куплю сбогодні офилограф і буду пробувати з'ясовувати як працює шим контролер і чому немає ніякого виходу току. наскільки я зрозумів генерація на транзистори відсутня. Ті транзистори що я випаяв були в тому ж стані в якому я їх запаяв. так що думаю транзистори зараз там не вигорають. Запаяв назад старі конденсатори не втоплюючи їх у плату, так що проблем особливих я з цим теж не бачу.
Поміряв вольтаж на вході і виході з 3140 з під'єднаним центральним регулятором току і нічого не змінилося. 2 нога 0,04 вольта на виході нічого немає. так чи інакше проблема може бути десь далі.
Знайшов я чому спрацьовує захист проблема у тирісторі я його зняв поки що, і захист зник. на виході з інвертора з'явилося 48 вольт. може проблема з не правильними пінами в цьому тирісторі. Коли ставив я його пробував шукати дата шити і щось я нічого не знайшов довелося ставити по тестеру. а потестеру не відомо чи середня і плюса нога в ньому не переплутані. Корочше от так от я собі придумав велику проблему.
Сразу говорили , что половина деталей лишних ))
При установці не смд тирістора треба змінювати місцями ноги A і G.
https://s7d8.turboimg.net/t1/44408336_Untitled-5aa.jpg
Тестер не показує цієї різниці, а по факту вона є. щось підкривлю і зроблю я думаю.
Я незнаю з ким ви розмовляєте... щось сказав після того як побачив схему... Молодець. А поки мені діла до вас ніякого. Це не моя манера спілкування. З мертвої точки я вже зрушив. Так що от так от. Кому і навіщо ви там усі треба це все не мої проблеми.
я ж показував фото і напевно було зрозуміло як було поставлено, але почали якісь горили вискакувати і тряти повітря своєю неадекватною писаниною. Кому що загалом.
Поки що я планую усе ж купити оцилограф і навсякий випадок перевірити сигнал шим на транзисторах. Хоча шим зараз нова і напевно що проблем з нею бути не повинно.
підключив силову лінію, перепаяв по правильній схемі тирістор і на виході стало 54 вольта думаю що тепер апарат в нормі і вольти відповідають трансформатору. Але все ж можливо перестрахуюся оцилографом якщо куплю сьогодні.
Ще я таки перезізав дорогу що замикала резистора на 1 ком. Буду надалі тестувати без неї.
Транзистори на цей раз у мене стоять UFD. У них в режимі прозвонки саме низьке значення на переході колектор емітер. У sdf 412, у fd1 403, у ufd 393. Як я і думав ймовірно ці транзистори найбільш "ніжні" з цієї серії, але можливо в чомусь вони все таки більш швидкі або мають вищий ккд і менші втрати по теплу ітд.
Парни забейте натурально
https://s7d3.turboimg.net/t1/4441661...016_175050.jpg
Думаю більшої точності від цього приладу не добитися. Здається що все нормально. Це сигнал який іде на затвор транзисторів. для вимірів у цих діапазонах для цього осцилографа треба брати високовольтний щуп для оцилографа. тут і так на межі його можливостей схоже. Я тестував з відключеною силовою лінією.
https://s7d6.turboimg.net/t1/4441801...8026117287.jpg
Завтра потестую на електрод.
все , кина не будет ? )
Или нехватка времени, или всё очень печально.....
Будем надеяться что первое....
А может человек ищет железный трансформатор для дешевого китайского оЦилографа?
Ну чтобы все было по феншую
Не, внутрь а то будет косячно показывать
Ага, на ЭО-7 научился писать X, Y ...
Может хватит стебаться?!
https://s7d2.turboimg.net/t1/4491592...031_135301.jpg
По-моєму все знову працює хоча транзитори один раз крякнули вибило один транзистор у нижньому плечі, але потім я перепаяв нижнє плече на старі fd1. Відновив назад ту доріжку що замикає резистор на 1 ком, біля операційного підсилювача там у тій схемі де він є транзистори мосфет там може бути стійкість вищою по вольтах так чи інакше осттання ослилограма виглядала крвще ніж ту що я робив з перерізаною доріжкою і влазила на екран
https://s7d2.turboimg.net/t1/4491593...029_235134.jpg
Ще я замінив останні резистори на драйверах біля транзисторів з 10 на 20 ом, але це було напевно зайве і поставлю туди ще по одному паралельно щоб стало як було 10 ом. І ще я відпаяв паралельний резистор біля місця де вибиває діод 4148 разом з транзисторами там на платі щось типу 600 ом, а паралельний на 100 типу був. Це поки змінювати не буду.
Тести не виходять тому що підгоріла проводка у місці з'єднання. Треба шукати рукавиці і щось робити потім, але думаю що зараз усе працює тільки драйвер поверну як по заводу було.
https://s7d7.turboimg.net/t1/4491600...031_141133.jpg
Так що може і термістор туди треба було ставити на більше ом в цілому. Хоча він і так. Тут просто і варити теж не виходить нормально. Далі буду робити дросель зовнішній на масу. Осцилограф раніше був від крони, але її надовго не вистачає коли ток падає нижче 8 вольт все вимикається, а на цей раз довелося робити трансформатор з 12 вольт на 9 з l7809 і додатковим конденсатором на 1500мкф 25 вольт. На 12 вольтах теж працює, але погано якось цьому осцилограу краще хороше живлення. Заміри я проводив прямо на транзисторах з підлюченою силовою лінією.
заради цікавості розламав ufd транзистор той що згорів в середині він по компоновці однаковий з sfd 6x4 4x~1.8мм фото показувати не буду не бачу сенсу, обидва вони фірми ON.
Наверное медяха с люминием скручена.
Поки сам не знаю точно, але може і таке бути. там зі стовба йде алюміній, а що далі я точно не знаю буду завтра дивитися.

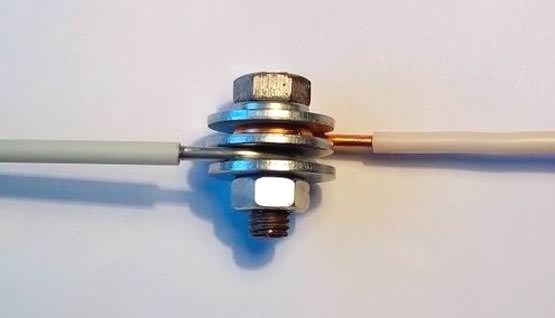

Вложение 9814
В таких випадках треба ось так робити, але я поки незнаю як воно все точно буде там все під напругою.
У меня на даче Al-Cu моножильные скрутки проработали с 1985 года, хорошо скрученные и заизолированные. И не грелись даже при 4 кВт-ной нагрузке.
Только пару лет назад заменил все на люмень, а в летней пристройке так до сих пор и не менял, хотя даю полную нагрузку.
Главное скручивать по уму и хорошо изолировать. Винтовые сжимы не применял.
hizerqqq - на фото правильная скрутка алюминия и меди с шайбой между ними. Я под напругой на столбе подключался и не раз - главное осторожно делать и не бояться.
Главное скручивать по уму и хорошо изолировать. - если в помещении сухом то в принципе можно, а вот на улице на долго не хватает так или иначе вода попадает и окисляется, алюминий вообще в белый порошок превращается.
Значить скрутив я проводку як треба через болт і шайби бо там алюміній і мідь, води наче не було тому провід не прогорів. І провів тести. Спалив 3 електроди. Поки що незрозуміло що з регуляцією току тепер нормально варить на почату від 30 до 70, а далі якось не ясно, чи то резистор регулювальний зворотній вийшов чи то регуляція не працює без амперметра точно не скажу, але дуга розпалюється практично у всьому діапазоні чого не було раніше тільки в кінці біля 265 практично не розпалюється. Резистор я ставив В як і було поки незнаю точно в чому справа, але варить апарат, бо 3 електроди спалив. Поставив резистори паралельні до резистора 600 ом два по 1 ком бо краще нічого не було під рукою. В сумі на тому місці стало 255ом. По відчуттях апарат став варити жорсткіше багато бризг, можливо через додаткові витки на трансформаторі, але його міняти поки не буду, а зроблю дросель. З ''гарних'' новин почав гудіти вентилятор... Так що знову ж таки економії як такої на цьому апараті не виходить і якби брати зараз то напевно вже краще дніпро м ніж цей зовсім Китай. Я так думаю тепер.
ДнІпро-м теж китайці роблять.
Якщо у Вас повномостовий інвертор то вихідний дроссель йому не тільки не потрібен а ще і вихідні діоди попалите.
Багато бризг - або ток завищений, дуга занадто довга або сірники такі.
НА мою думку так відбувається через частоти в середині силового трансформатора він ніби і варить але прямо бульбашки у зрарювальній ванні утворюються. ТАк і бути ЧАстоти там грають певну роль, але тут багато можна вирішити дроселем. ЯКщо ні буду перемотувати трансформатор по китайській схемі 14:5. Але поки що цим займатися не буду. Діоди силові згорять чи ні буде видно пізніше, в них проблеми я поки що не бачу. Апарат став більш індуктивнішим ніж був з цим трансформатором, але схоже що через діоди проходить більше нерівностей з цим трансформатором. Ставити два паралельних резистора біля входу на транзистори теж напевно не бажано, але у цьому випадку це наврядчи станне причиною вибивання транзисторів. просто вже не хотілося знімати плату щоб все переставити як було, але ще може буде заміна вентилятора колись.
Пару фото:
https://s7d8.turboimg.net/t1/4493322...102_121952.jpg https://s7d8.turboimg.net/t1/4493324...102_122813.jpg https://s7d8.turboimg.net/t1/4493328...102_121840.jpg
Хоча тут по ділу не так багато.
[QUOTE=hizerqqq;39136]НА мою думку .. частоти в середині силового трансформатора ... грають певну роль, /QUOTE]
Вы хоть сами понимаете в середине силового трансформатора???
Я например нет, да и ни один электронщик такой изверт не поймет.
Какую роль играют: гопака, Карабаса Барабаса или польку-бабочку???
Эпюры тока в трансе аналогичны эпюрам на Вашем осциллографе, если конечно Вы никакой колебательный контур не навесили на выходе.
Хотя судя по картинкам он у Вас недостаточно скоростной для контроля ШИМа на частоте под 100 кГц.

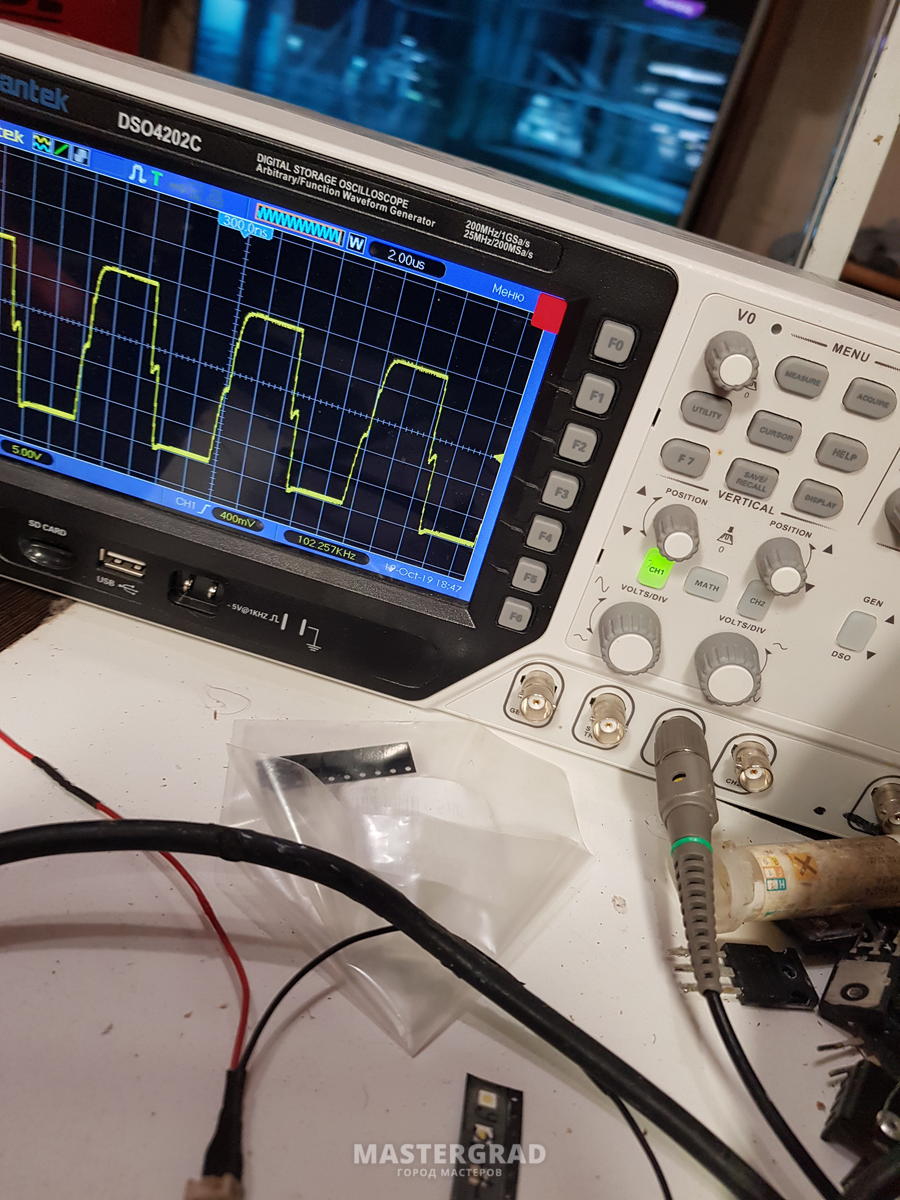

Такая должна быть
Вложение 9815
с мертвым временем и плоской верхней полкой.
А Вам все дроссель-дроссель.
Спочатку знання а вже потім висновки, а не навпаки.
ага... все правильно... я знаю.
в цілому мінус там виходить прямо з трансформатора, так що можливо проблема не тільки у тому що випрямляють діоди. подивлюся що змінить дросель на мінус. Там вже і діодів немає на шляху по суті. мОжна ще було б заміряти вихід осцилографом зі щупом х10, але у мене немає даних як було до цього тому складно буде робити висновки плюс сам щуп ще треба робити чи купувати нащо вже не дуже є бажання якщо чесно. Транзистори не горять вже добре.
шим контролер в цьому апараті видає 50кгц а не 100.
