Помогите найти схему, апарат не запускается на выходе импульсного блока питания напряжение 2,1В. Внешних повреждений елементов схемы нет
Вид для печати
Помогите найти схему, апарат не запускается на выходе импульсного блока питания напряжение 2,1В. Внешних повреждений елементов схемы нет
Вложение 642Вложение 643Цитата:
Сообщение от Zkjr71
1.Желательны фото внутренностей - ИСКР разных наплодили кучу, только сейчас у меня в пемонте 3 -= и все разного типа.Цитата:
Сообщение от Zkjr71

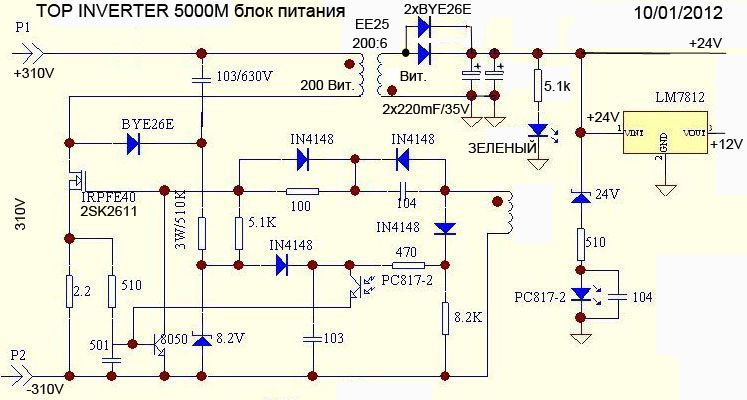

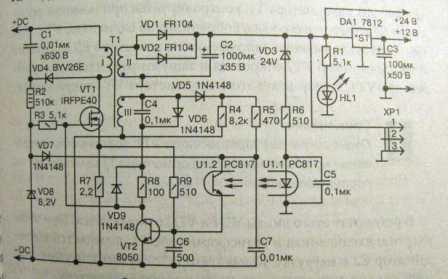

2. БП (на Ваших схемах) стандартный от клонов БРИМА-САИ.
3.Внешним осмотром неисправность не найти. Нужен как минимум тестер.
4.2,1 В в какой точке меряли - на входе КРЕНки или на ее выходе?
Если имеется в виду такая
http://s017.radikal.ru/i417/1205/d7/79b49d99a2d1t.jpg
то схему на нее я не находил, но там в принципе все отн. несложно.
БП от САИ, аппарат мост на ИЖБТ,транс (часто хреново выполненый - аппарат на фото - четвертый за год с прогаром транса, всегда по первичке) , вых .диоды
По частоте отказов БП - 3 раза, транс - 4 шт.(при этом транзюки обычно живы) , вых. диоды - раз 10-12.
управа - 2 раза.
Причем виновником по БП и управе я считаю передний засасывающий вентилятор.
Во всех этих случаях на плате было немеряно микрокапель металла от сварки.
ИМХО, где-то так.
Напряжение мерял на входе кренки, детально разбираться буду вечером, для начала хотелось изучить схему блока питания, понять что может вызывать падение напряжения
Похоже что апарат тотже что и на фото один к одному
Может быть пробита КРЕНка.Прозвони ее вход на землю.
Если КРЕНка живая - не включая аппарат в сетьподай от внешнего источника +25 В (с защитой до 1А) плюсом на вход КРЕНки и минусом на землю.При этом контролируй ток.
Управа должна завестись, реле сработать , кулеры завращаться.
Ежели так и произойдет - дохлый сам БП, тогда лезь в него по полной програме - диоды, стабилитроны, транз. 8050, оптопары.
ЗЫ.Бывает дохнет кулер и садит БП. В искрах такого не встречал - в других типах сверкальников бывало.
Большое спасибо за помощь, после проверки оказался битый стабилитрон 24В, апарат заработал, завтра проверю в работе
Удачи!
