Сгорел БП сварочного Becker MMA-280D (помогите найти схему или подскажите какие элементы стояли)

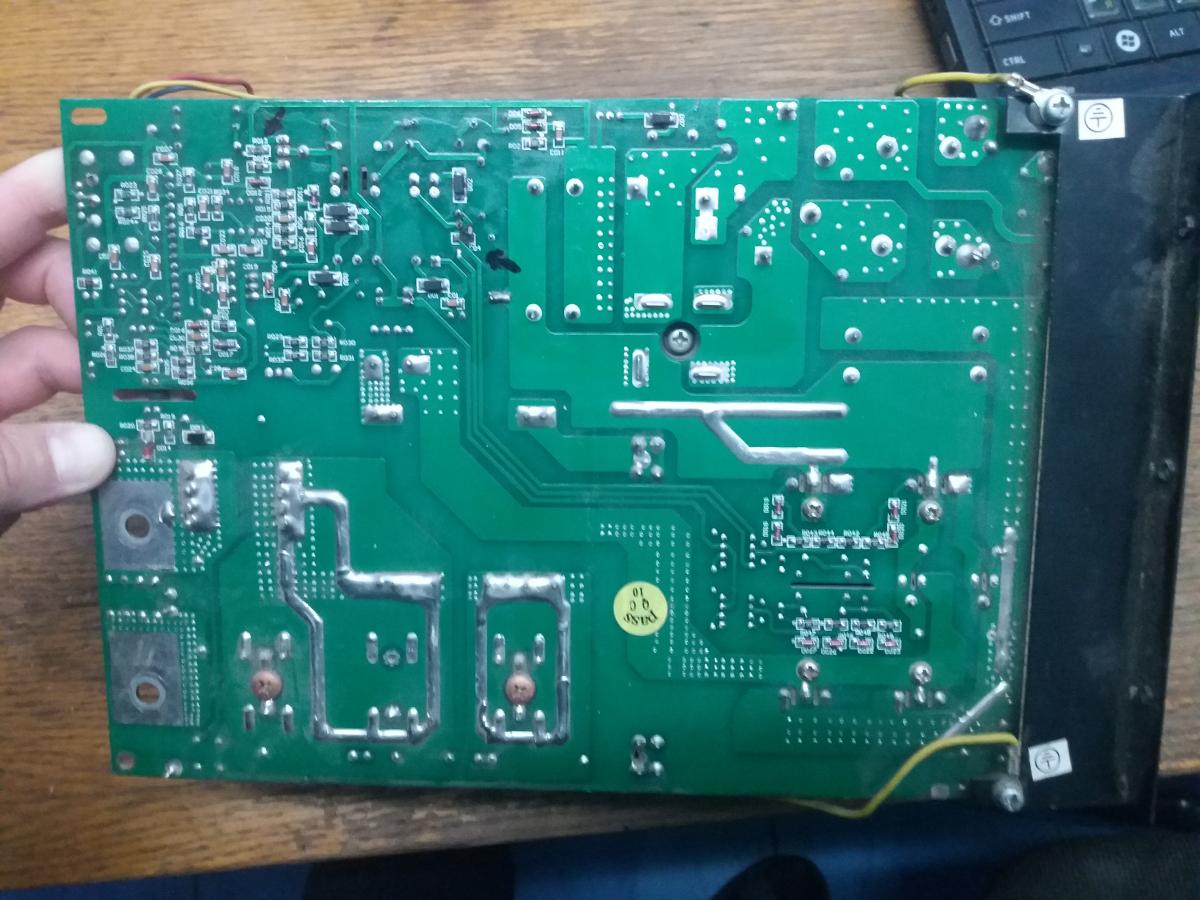

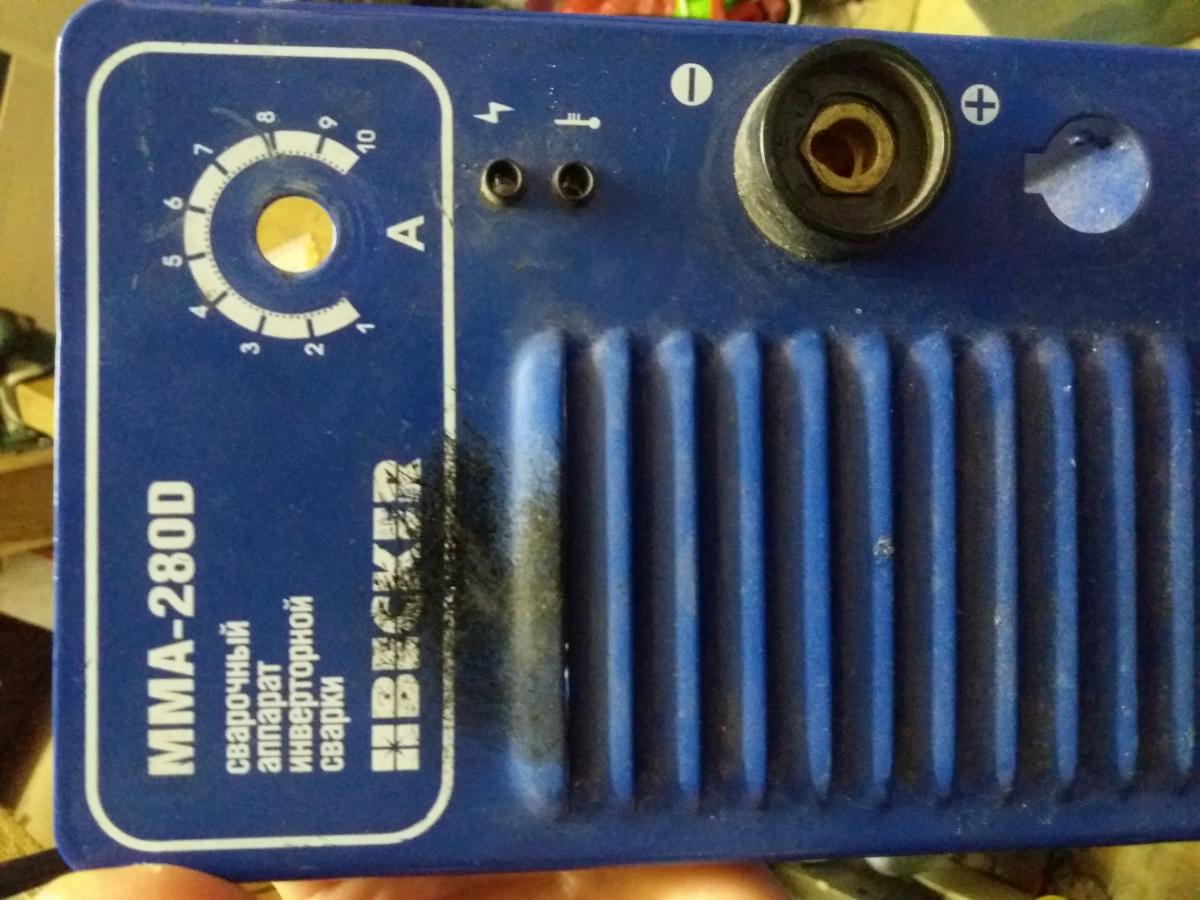

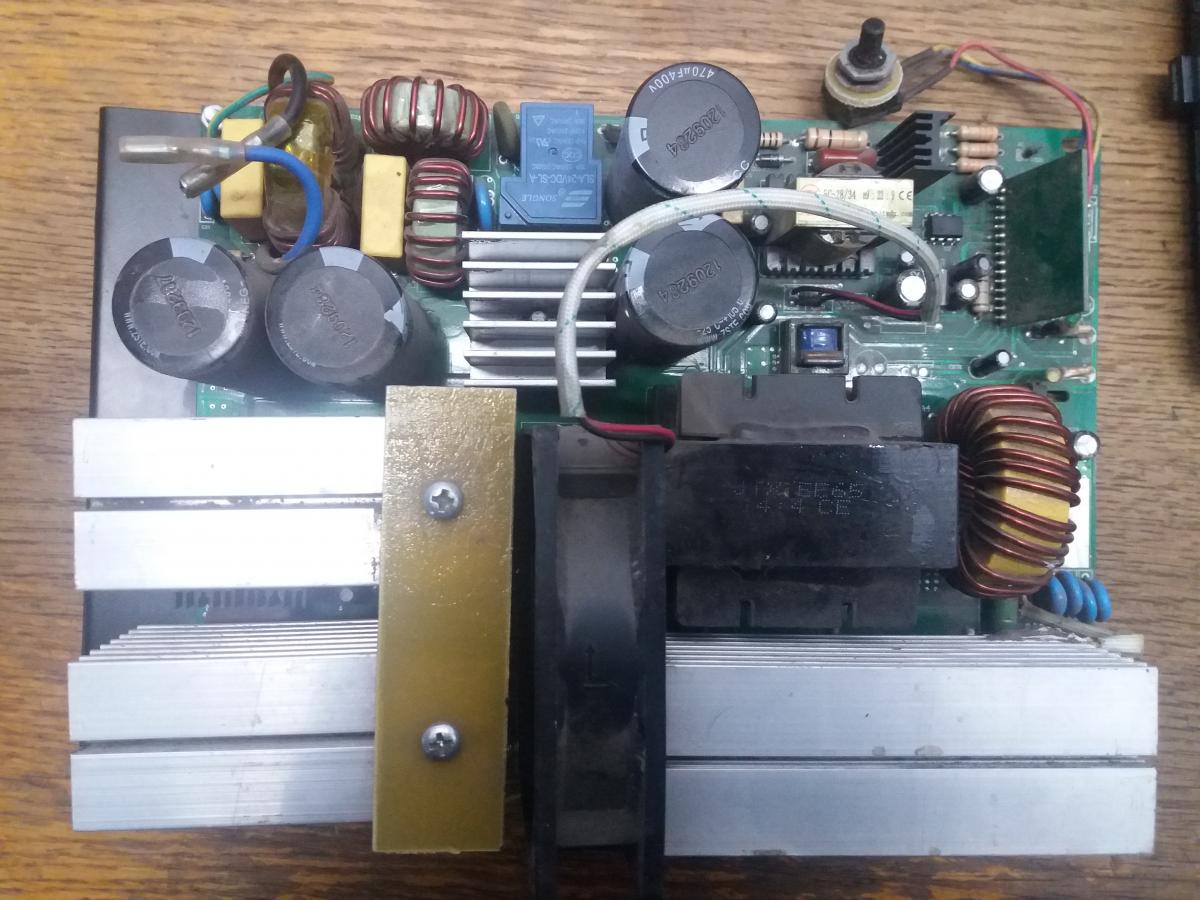

Вложение 11039Вложение 11040Вложение 11041
Сгорели элементы R013 и C04. Шим собран на 3842 и 4n90. Может есть у кого схемка или такой аппарат на ремонте?

Так это ж Ресанта GP. Похожа на 43 версию. Резюк скорее всего 1.2 Ом. Ёмкость не помню, по схеме посмотрите. Не найдёте, Бог с ней.
Резистор горит по причине пробоя транзистора БП. И возможно ШИМ-ки. Посмотрите так же 47 Ом на затвор. Иногда там 22 Ом ставят.

Все верно. Аппарат упал включенный на бок и произошел пробой между ножками транзистора. Шимка, транзистор, резистор 1 ваттний мертвый, через который схема питалась и эти два малыша резистор и конденсатор смд шные. Еще не добрался до трансформатора. Встречались отгоревшие ножки от пробоя
