kende mma200

У меня проблема с kende mma200 - во внутрь попала шайба и коротнула К-Е транзистора I4 - в результате взорвались все
GW45HF60WD, в Затворе І4 сгорели диод PJ2329DZR, PG2279, транзик AA S78, резистор SMD 100 - 10 Ом, в затворе
І2 сгорел D6 PJ2329DZR. Подскажите пожалуйста, параметры диодов и транзистора, чтобы проверить осцилограмы на затворах
и как правильно проверить осцилограммы без транзисторов GW45HF60WD
Заранее благодарен, Игорь

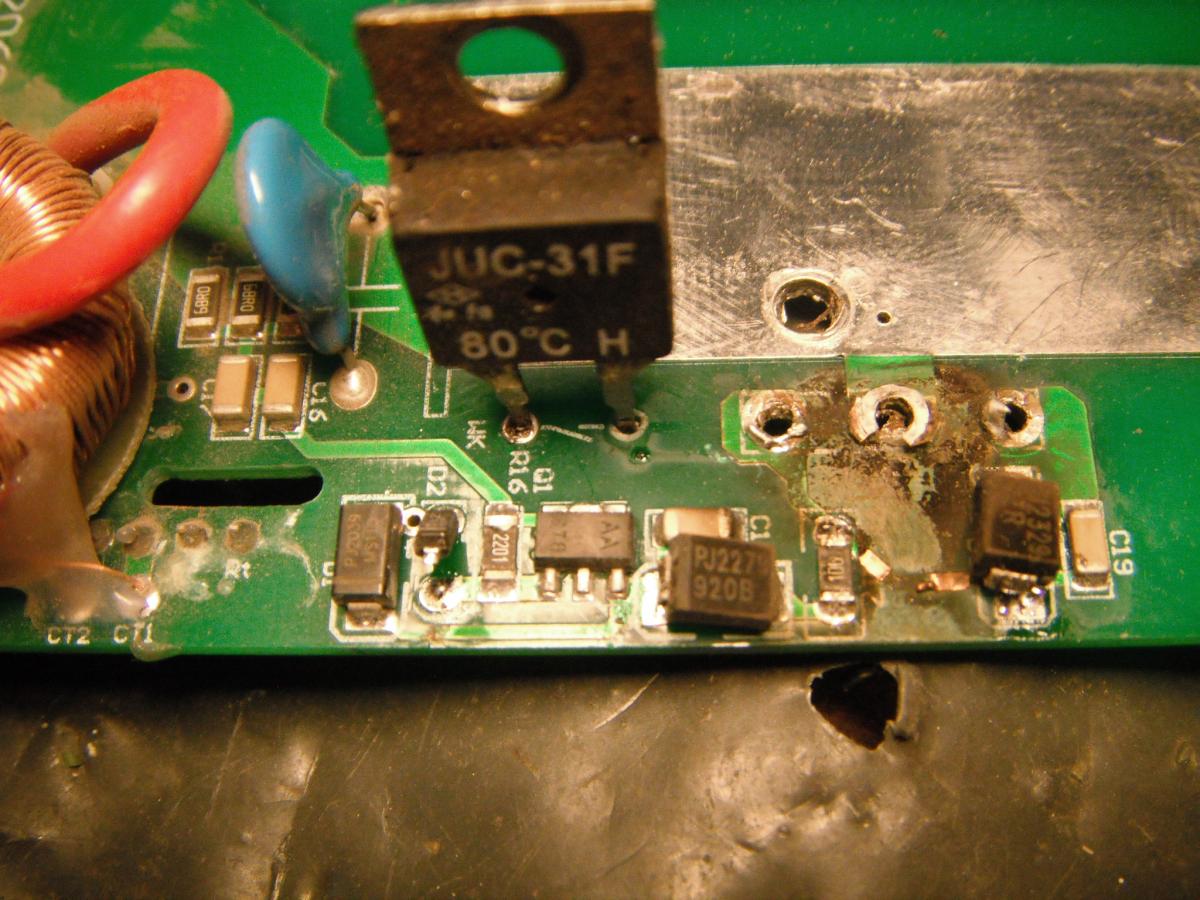

Вложение 4814Вложение 4813

PJ2329DZR где стоит в затвор-емитер,если да то 18в супрессор.

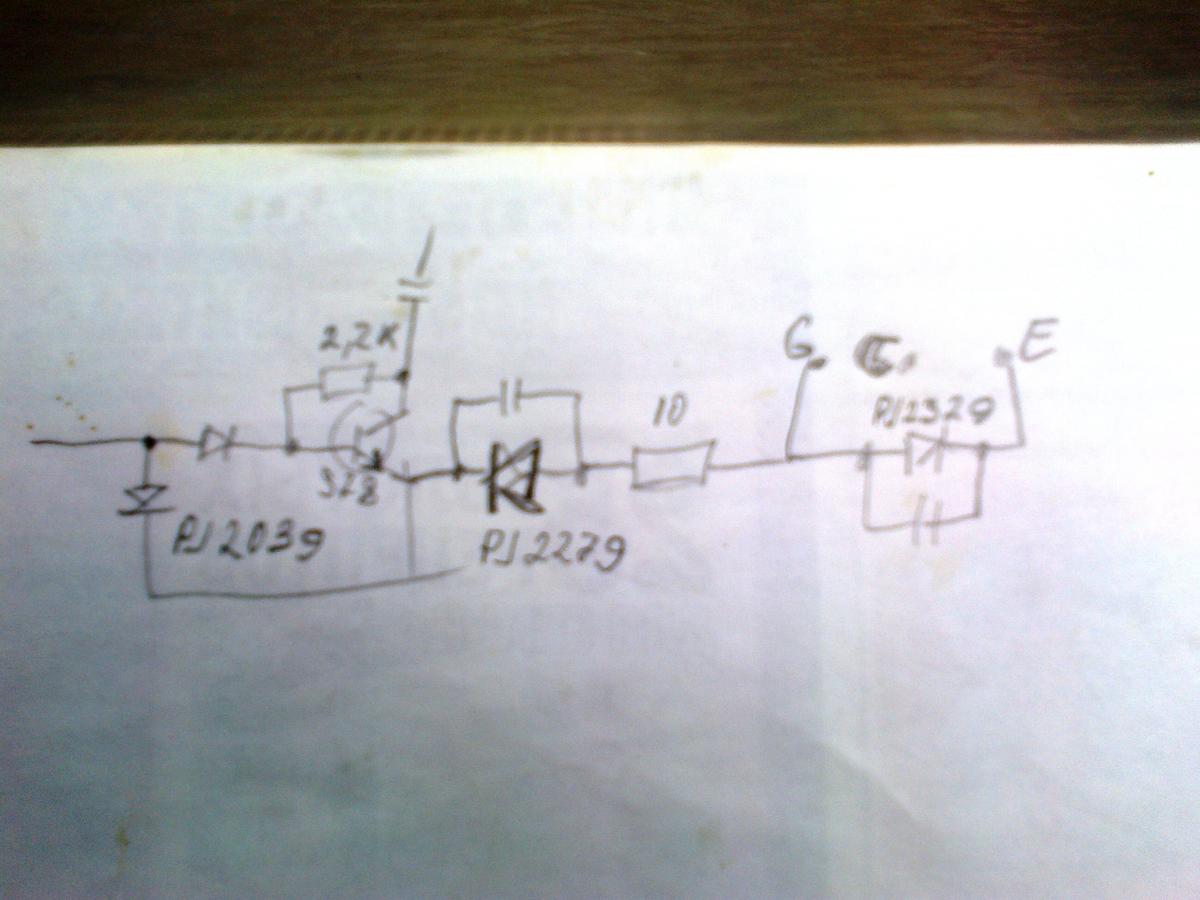

Пізніше перемалюю точнішеВложение 4815

Змалював схему. По ходу діоди в цепочці G - E IGBT транзисторів всі погані, Тразисторів І1 - І3 на обриві, І2 - І4 коротке

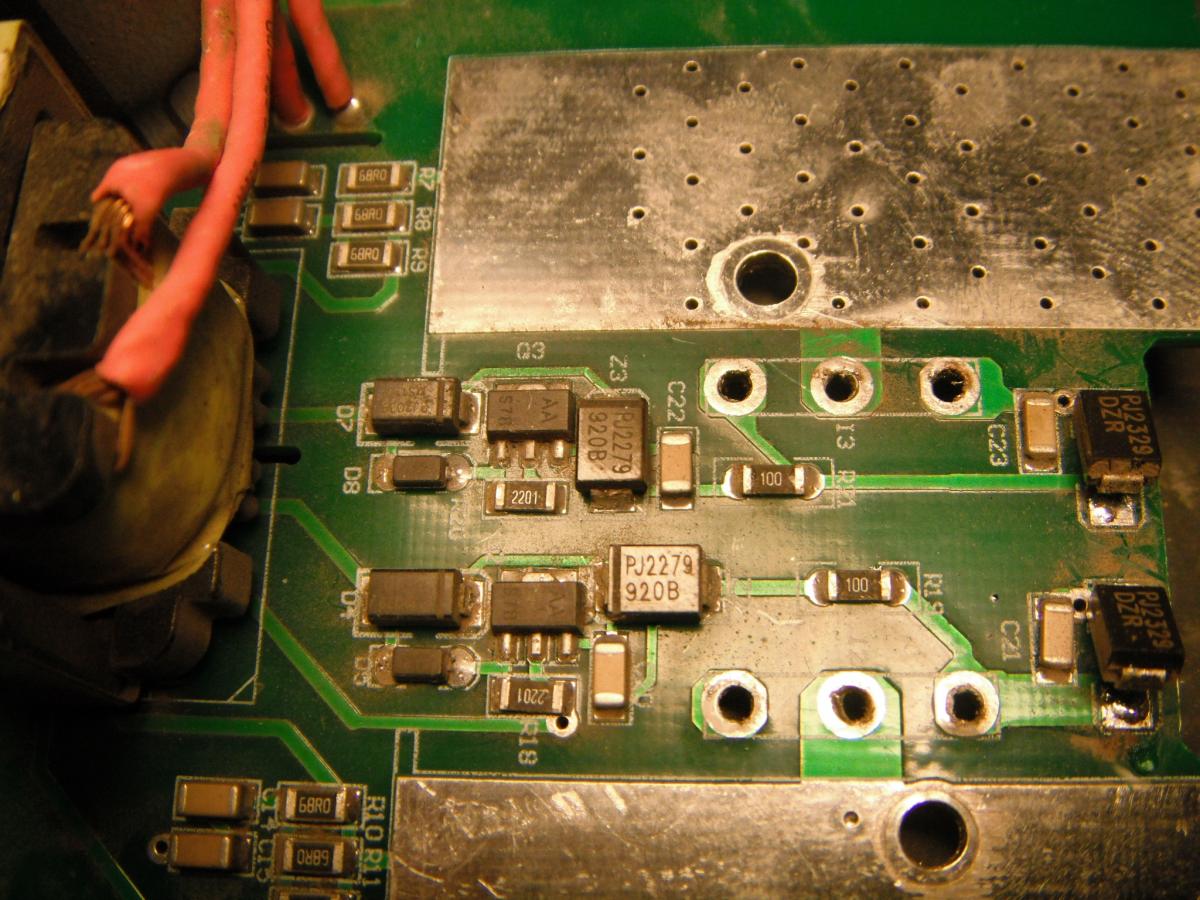

Вложение 4819
