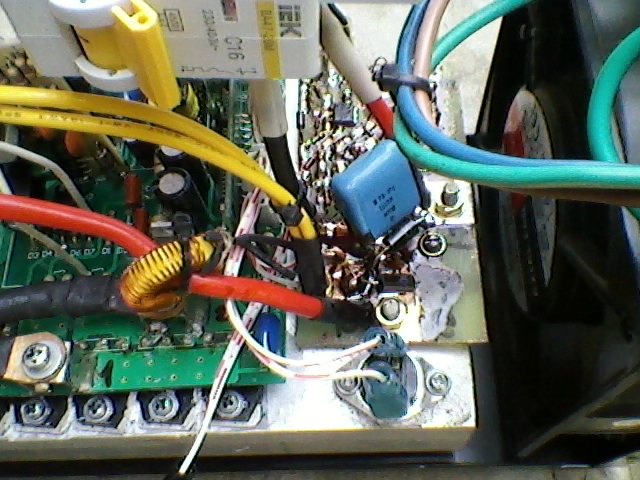

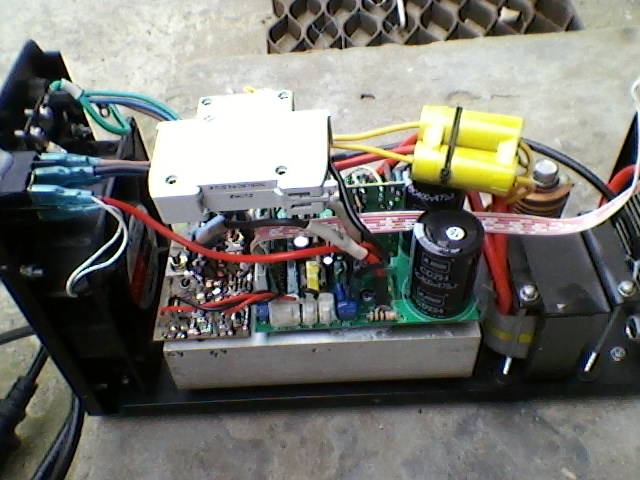

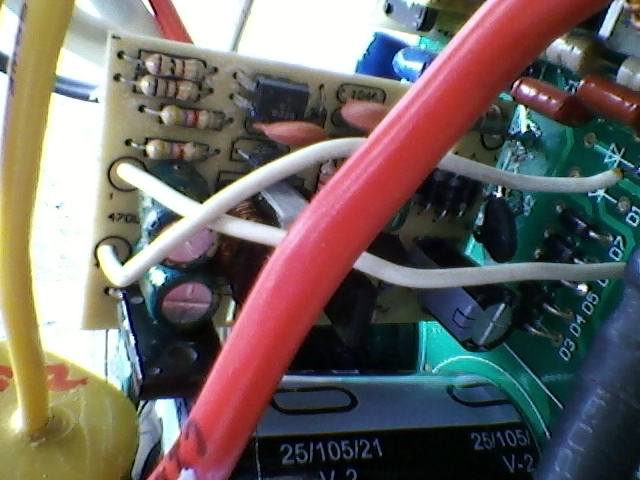

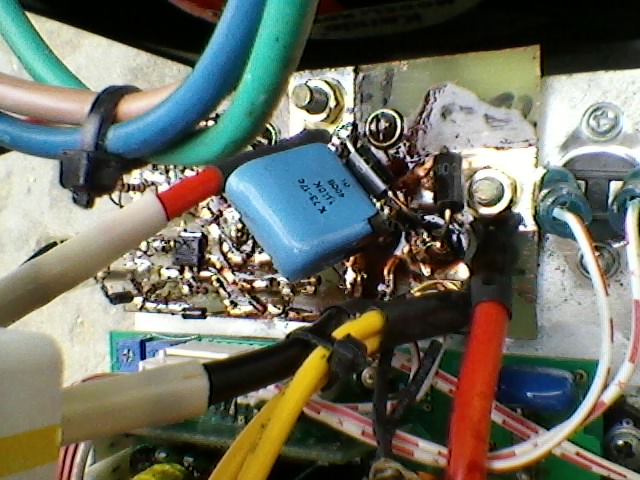

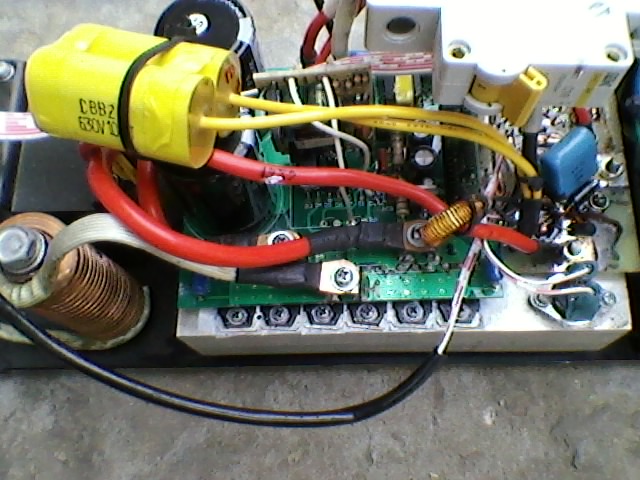

Вот этот аппарат:

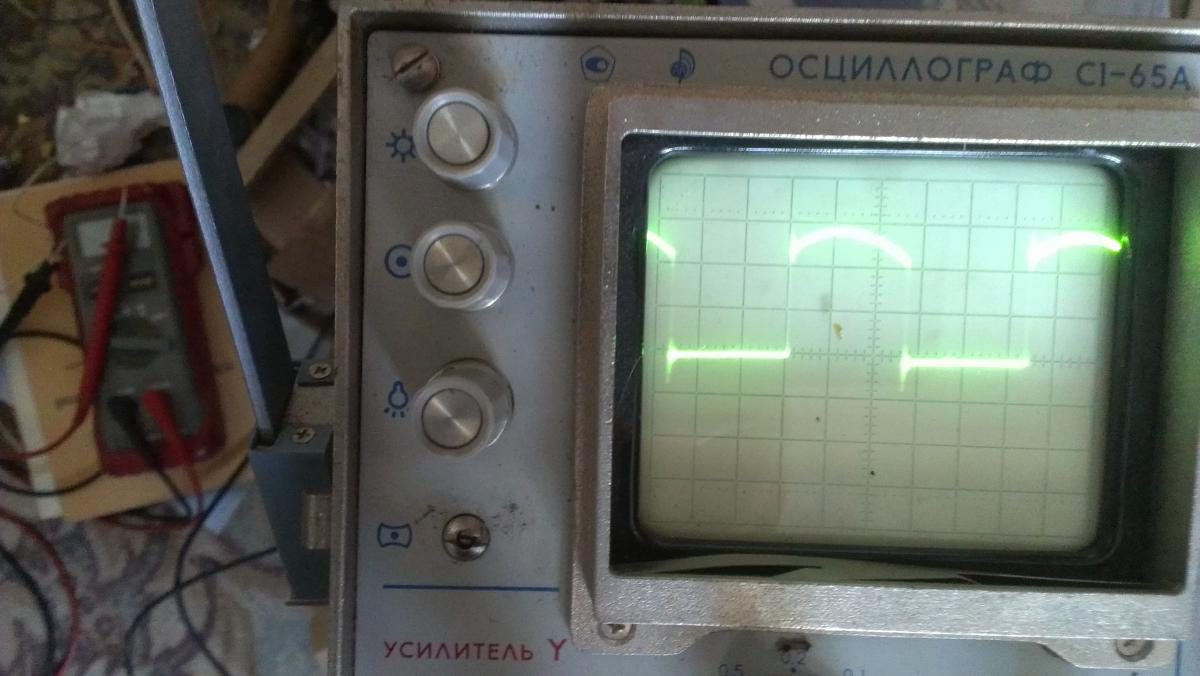

Осциллограмма на управлении без напряжения на силовой сборке:Вложение 3130,и с подключенным питанием(через лампу):Вложение 3131.Мне не совсем понятно снижение амплитуды импульсов при подаче питания на сборку(FGM100D06AV1).Можно ли проверять аппарат через лампу(я так понял это резонансная схема).Лампа горит полным накалом так как сборка находится в открытом состоянии на отключенном от сети аппарате сразу после подключения обмоток управления(выводы управления закорачиваются)???Как правильно проверить работу аппарата и не спалить сборку?Были выпаяны резисторы в цепи управления.Какие стоят-может кто знает?
 |
Максимальні знижки на зварювальні апарати Патон для учасників форуму! Всім учасникам та відвідувачам форуму додаткова знижка на зварювальні апарати Патон. Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму. (097) 591-29-90, (099) 406-30-49 |
Извиняюсь-заработался.В сборке пробой.Попробую заменить ее на дискретные элементы.Есть ли смысл установить стабилитроны по входу?
lubitel5 (24.10.2014)

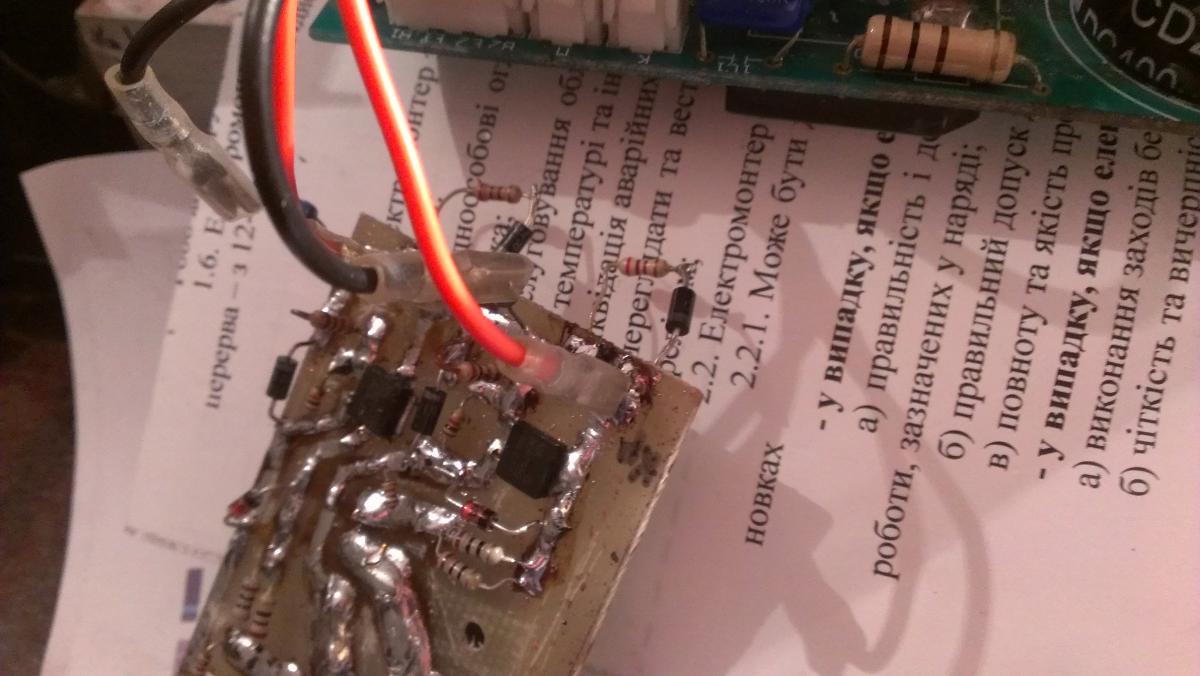

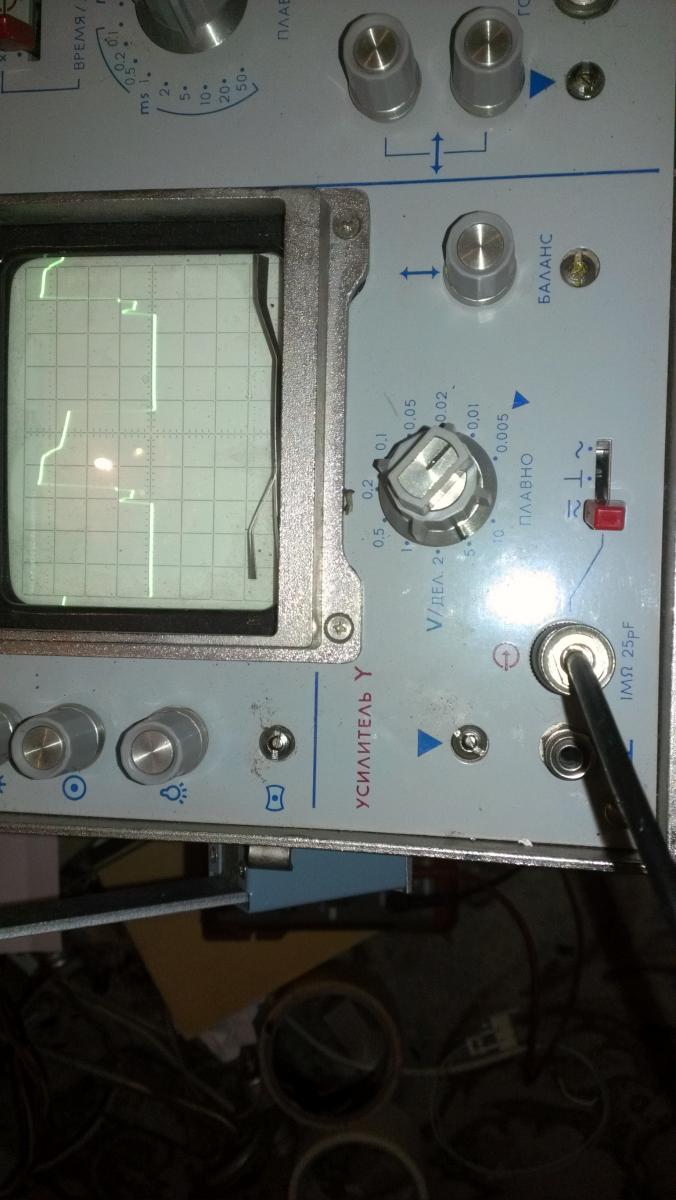

Схему собрал.Второй день не могу убрать ступеньку.Может кто-что подкажет.А то немного застопорился.
А сыловые транзисторы впаяны,у автора и у меня была ступенька но небольшая,а какая осцилограмма без платы?
Силовики я сразу впаял.В том и дело-без платы сильные переходные процессы,видимо выпрямляясь,и создают ступень.На первичке после ключей вроде нормально
.
В общем перемотал транс(добавил витков на вторичке с 70 до 90)что-бы повысить напряжение.Добавил RD цепочку в минусовую полуволну,резистор 1кОм параллельно обмоткам-получилось так:
.Силовую пока не подключал.Пробовать буду через пару дней.
 |
Спеціальна пропозиція для учасників та відвідувачив форуму - знижка на напівавтомати PATON! Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму: (097) 591-29-90 чи (099) 406-30-49 Обирай Патон! |

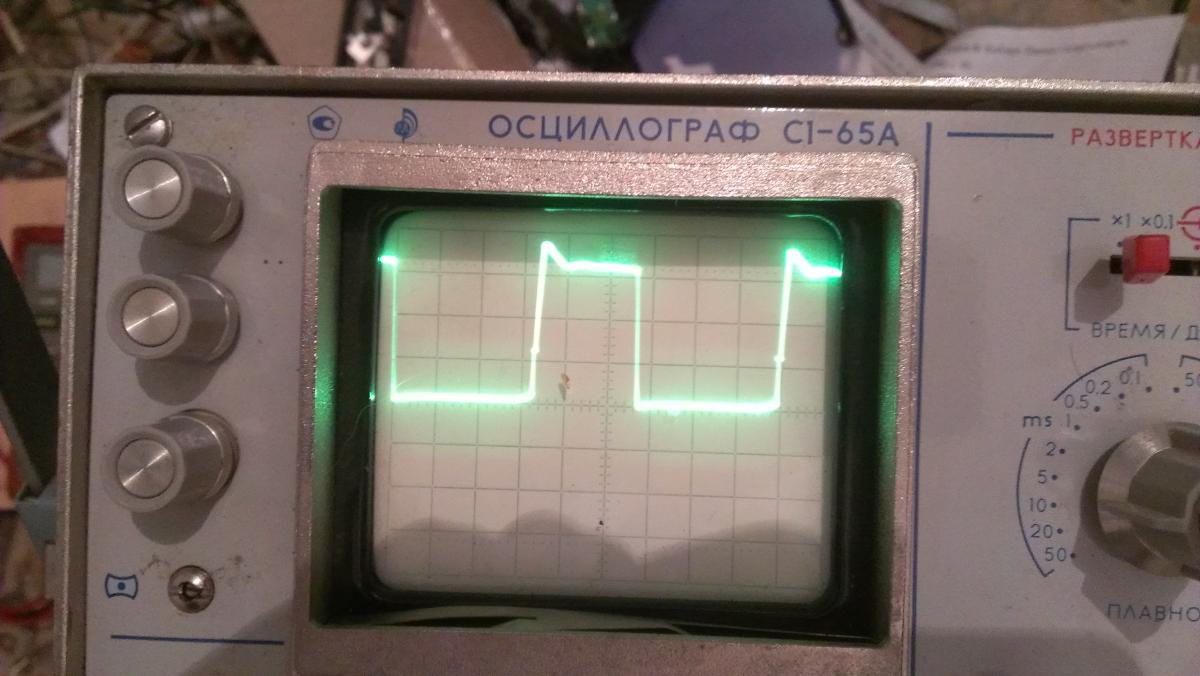

Вот осциллограмма на обмотке силового транса(через лампу).

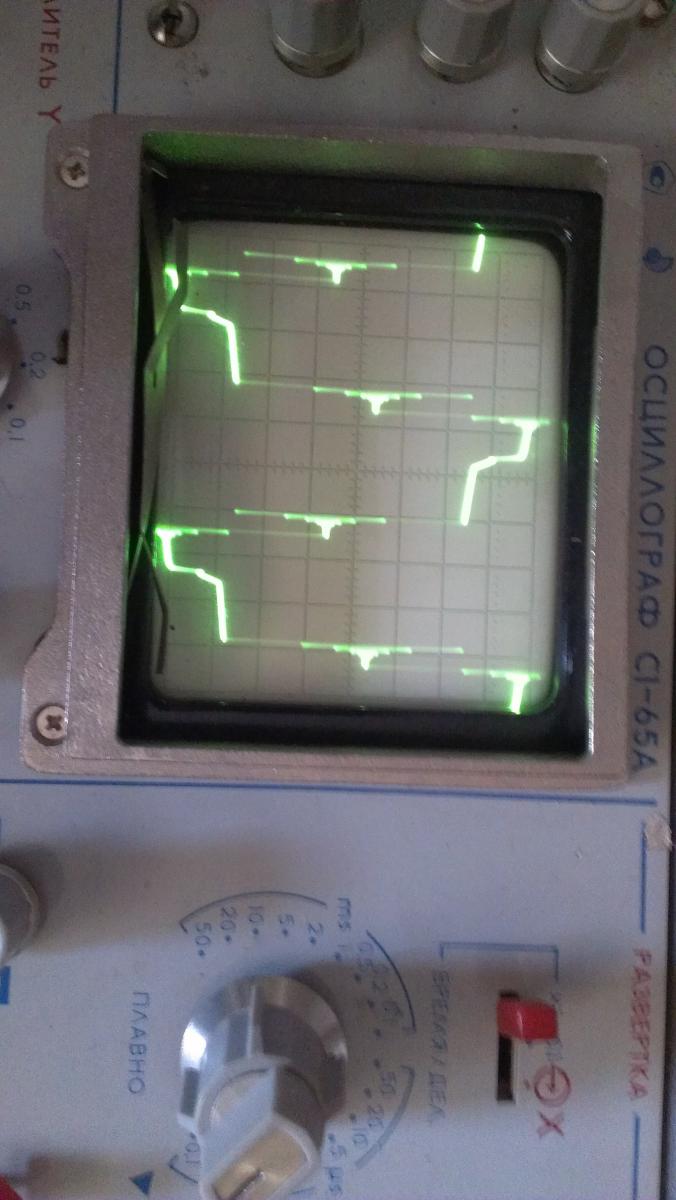

В общем все заработало.Я поставил два FGH60N60SFD-думаю здесь хватит.Частоту не трогал,ток немного уменьшил.Вот что получилось:.Кстати-а как померить реальную величину тока сварки?
