УДГУ без названия, 2 фазы, с интеркуллером, вроде на 4 шт ТБ143

[Vovan_G5]

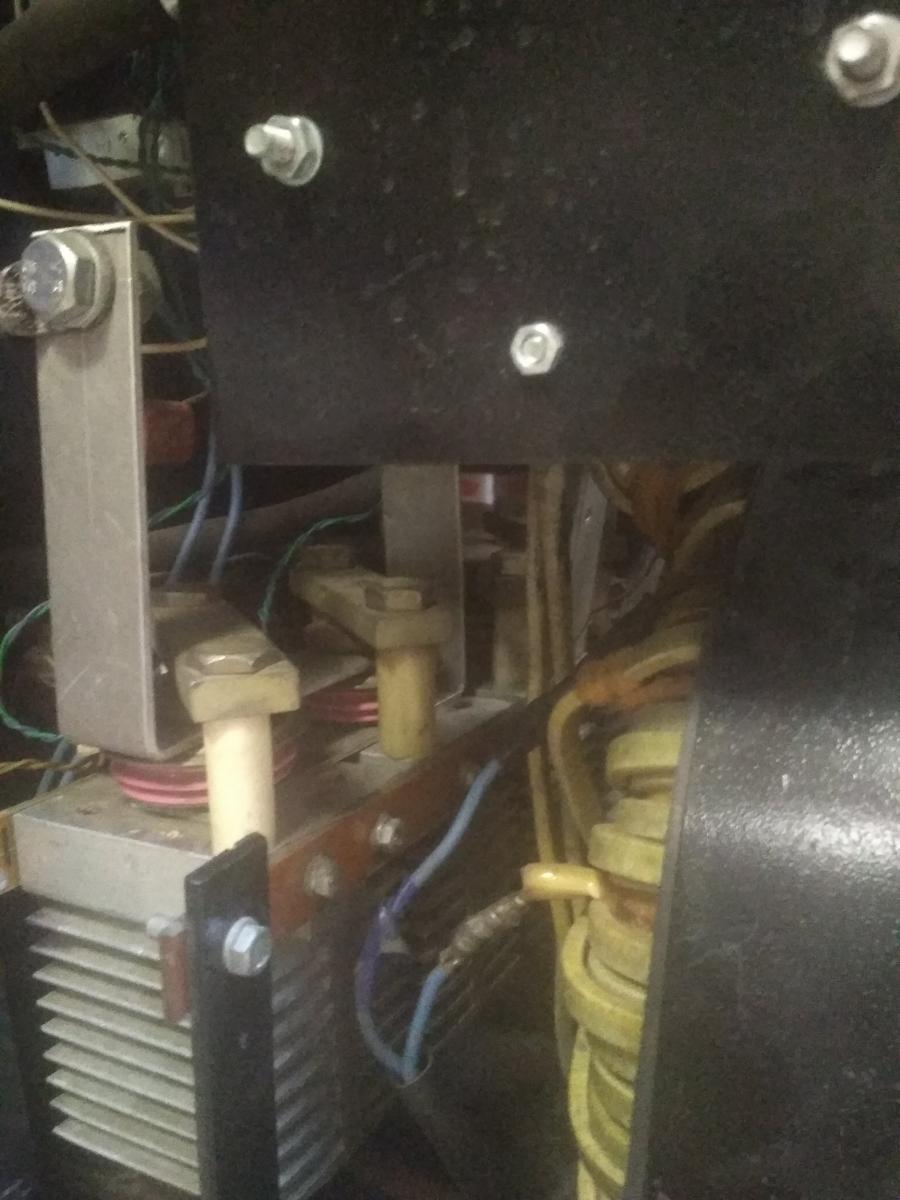

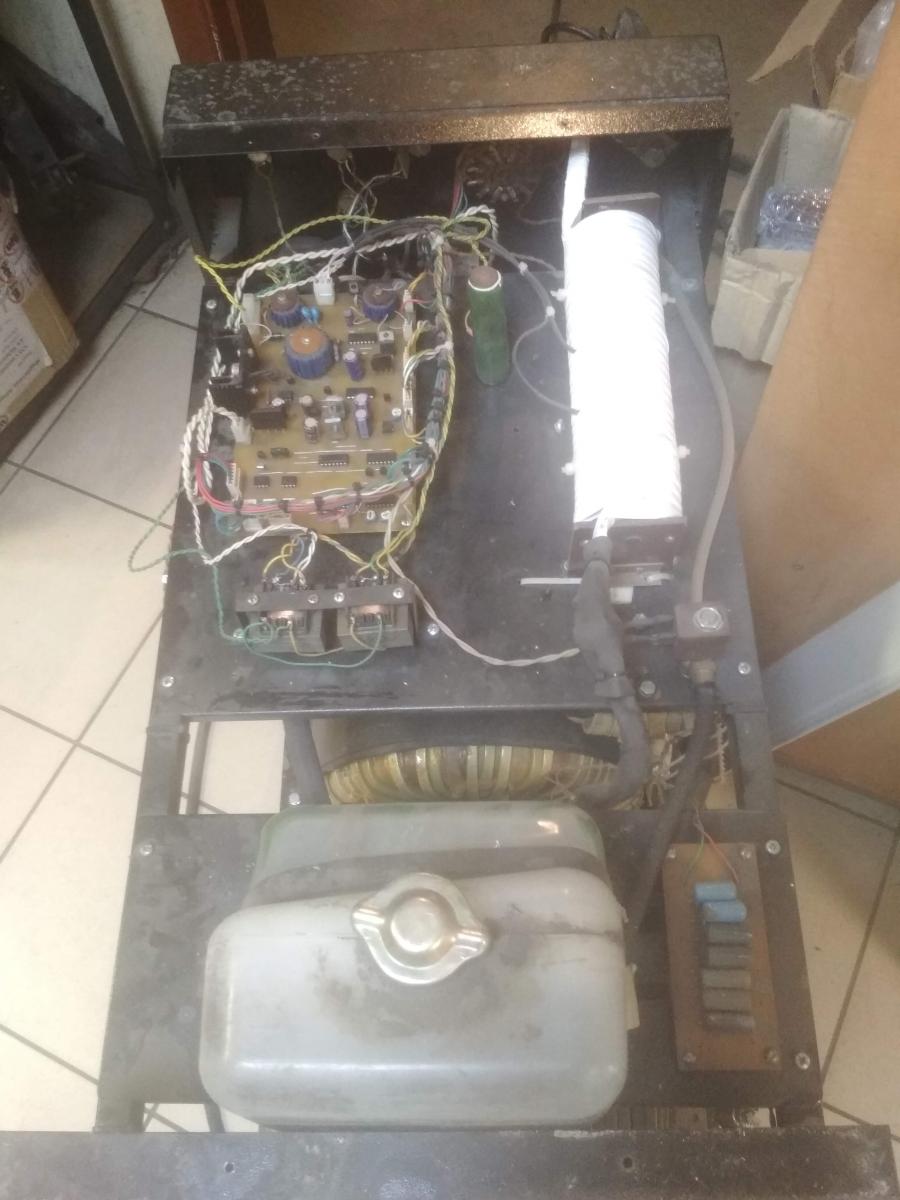

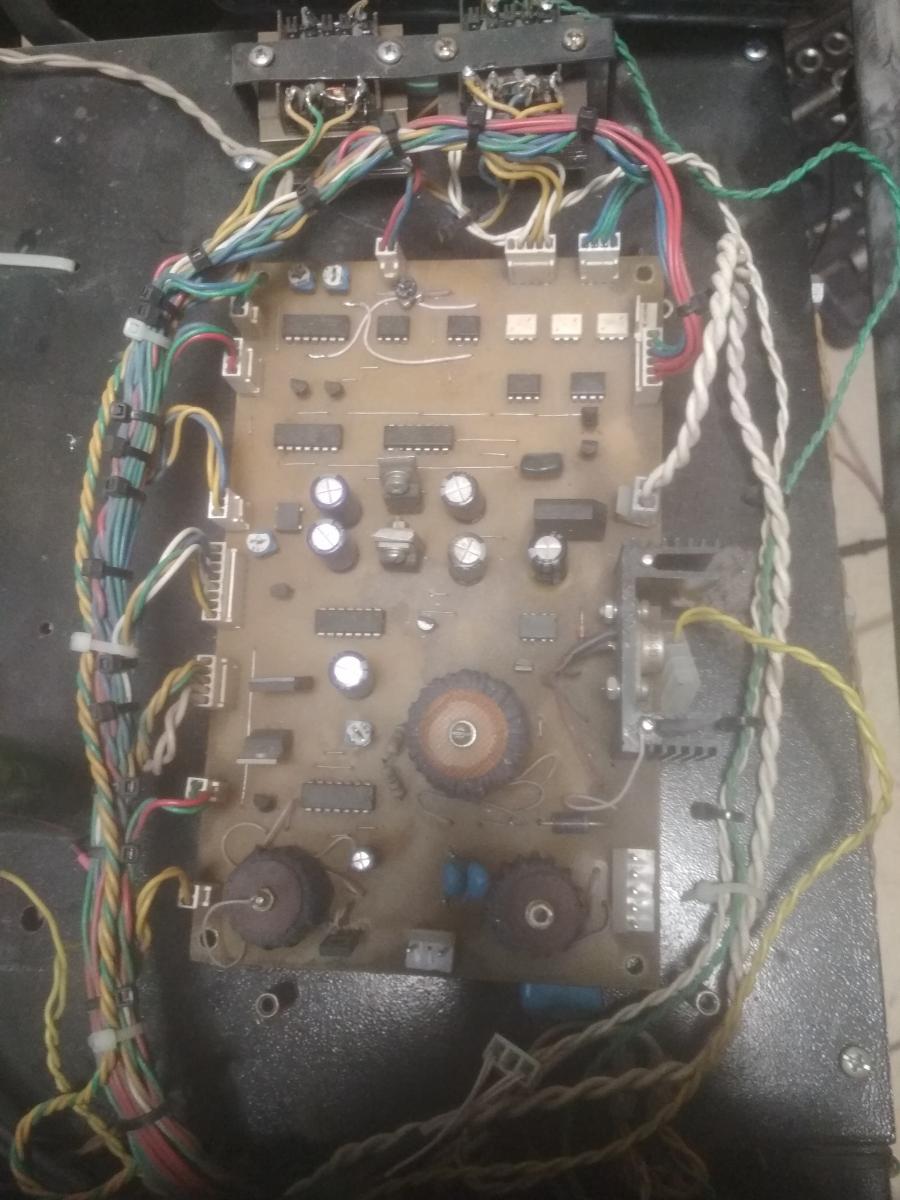

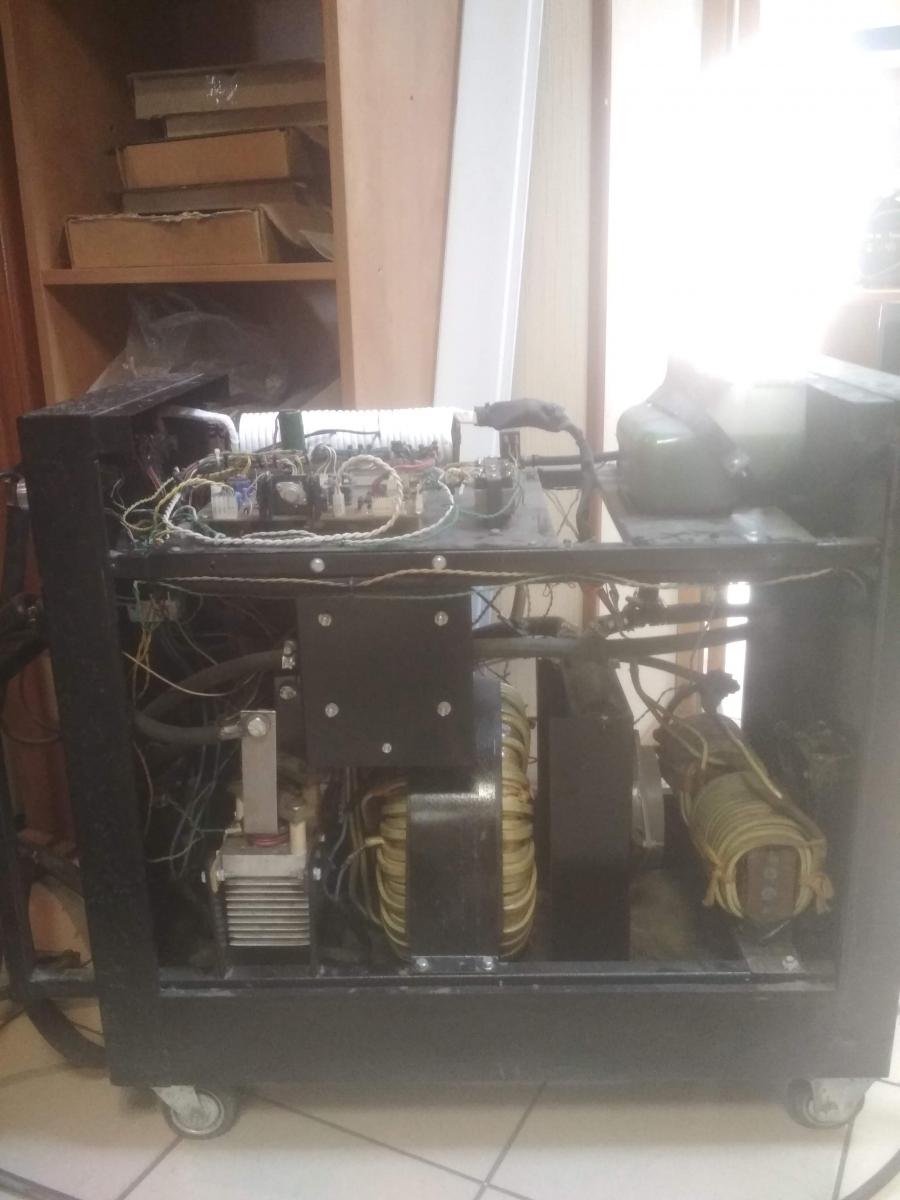

Всем привет. Притащили промышленный УДГУ без названия. Был горелый диодный мостик на плате, конденсатор 2,2х400в и дорожки вокруг. восстановил, но ничего не работает, клапан клацает, а пробоя нет. Выходные конденсаторы заряжаются до 29В в режиме постоянки. Аргона у меня нет. Ищу схему иможет есть у кого то фотки аппарата, а то я по запаре снял 2 шт ТБ143 и вот не пойму, той стороной их поставил или нет. Снимал те 2 шт, которые выходят на выход переменка.

[Vovan_G5]

Осциллятор сделал. Но, я баран в этих типах сварки и есть вопросы. Если ставлю АС, то просто пробивает искру и все, если ставлю ДС, то при промежутке есть искра, а если убрать промежуток, то начинается сам процесс сварки, с потреблениемтока. Люди варят только на АС, при касании, должна начинаться сварка и потребление тока? А то у меня только искра и если убираю промежуток и касаюсь, ничего не происходит. Может я все таки перевернул эти 2 злосчастные ТБ143, как раз они стоят на выход переменки

[Vovan_G5]

Идентифицировал. Это УГДУ-315У3 гофман. Нужна схемка или фото внутрянки

[Vovan_G5]

Починилась. Сам проблемы создаю, сам решаю. В переменке тиристоры должны стоять встречно-параллельно.
