Ищу схему Nowa W355K

[Burner]

Довольно похоже на Zojan Mini MMA-250, токо попроще.
То же новое поколение. Похожи БП, силовая схема, управа.
Тоже полумост на UC3525.
Жесть жестяная. Конденсатор токо один, 1000 мкФ 400 В. Пускового
резистора-реле нет в принципе. Впервые такое вижу. Еще впервые вижу такую наглость - жестяной аппарат ампер на 130, а в инструкции написали 355 А.

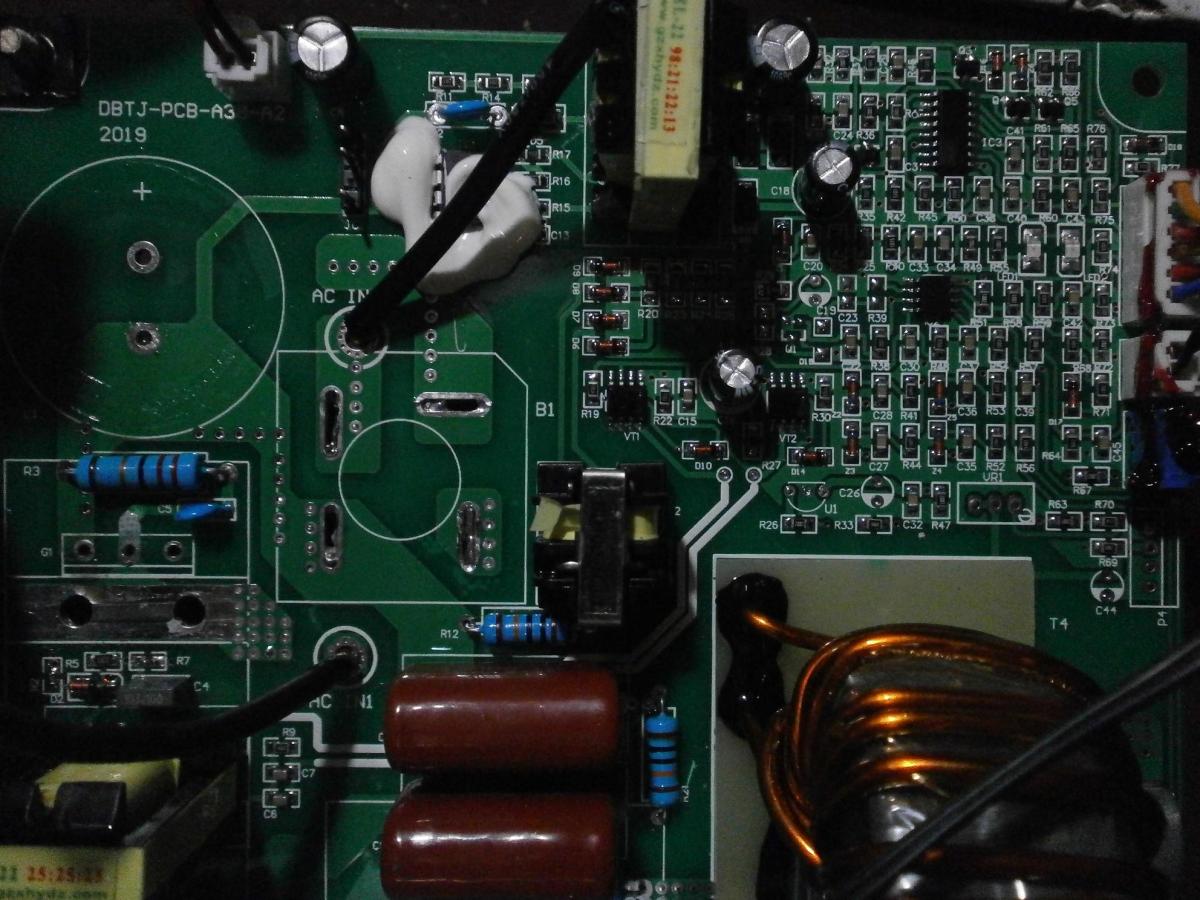

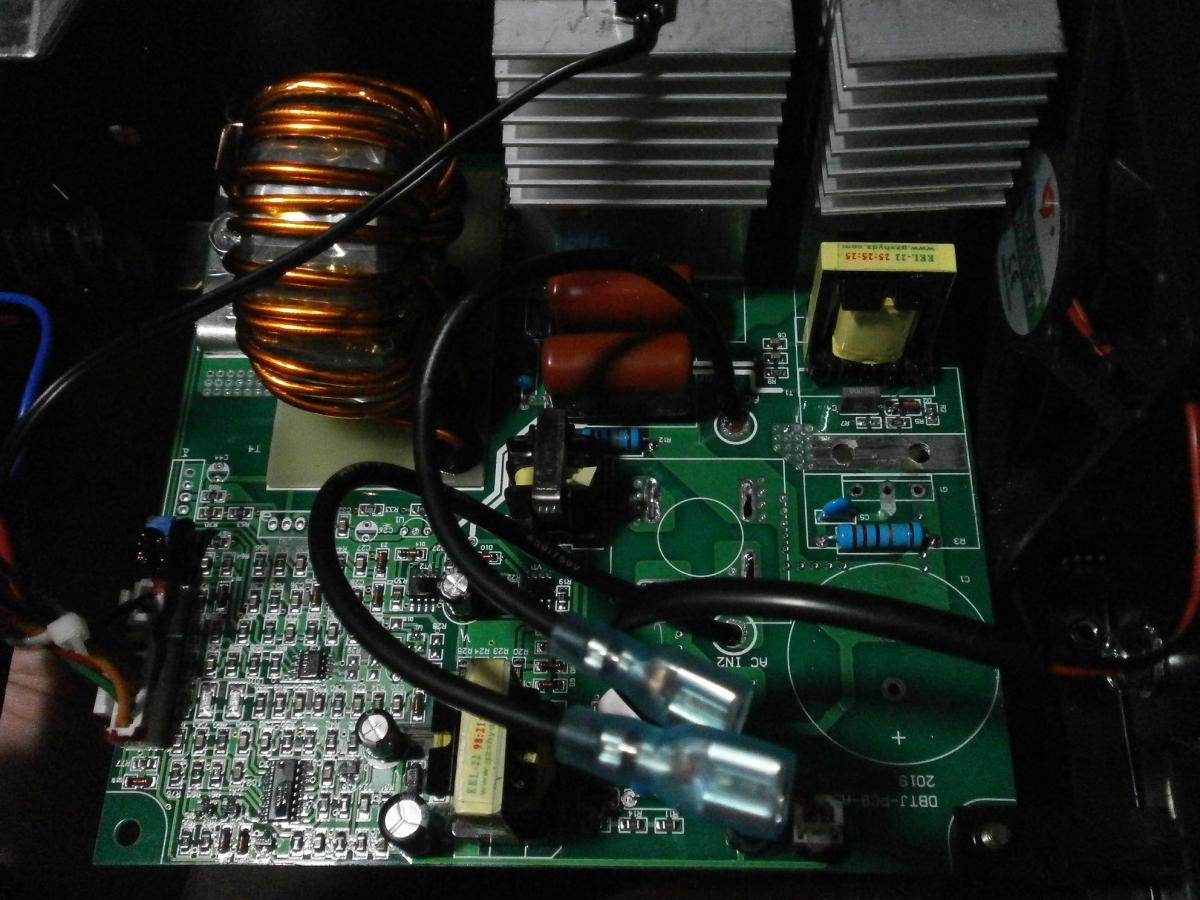

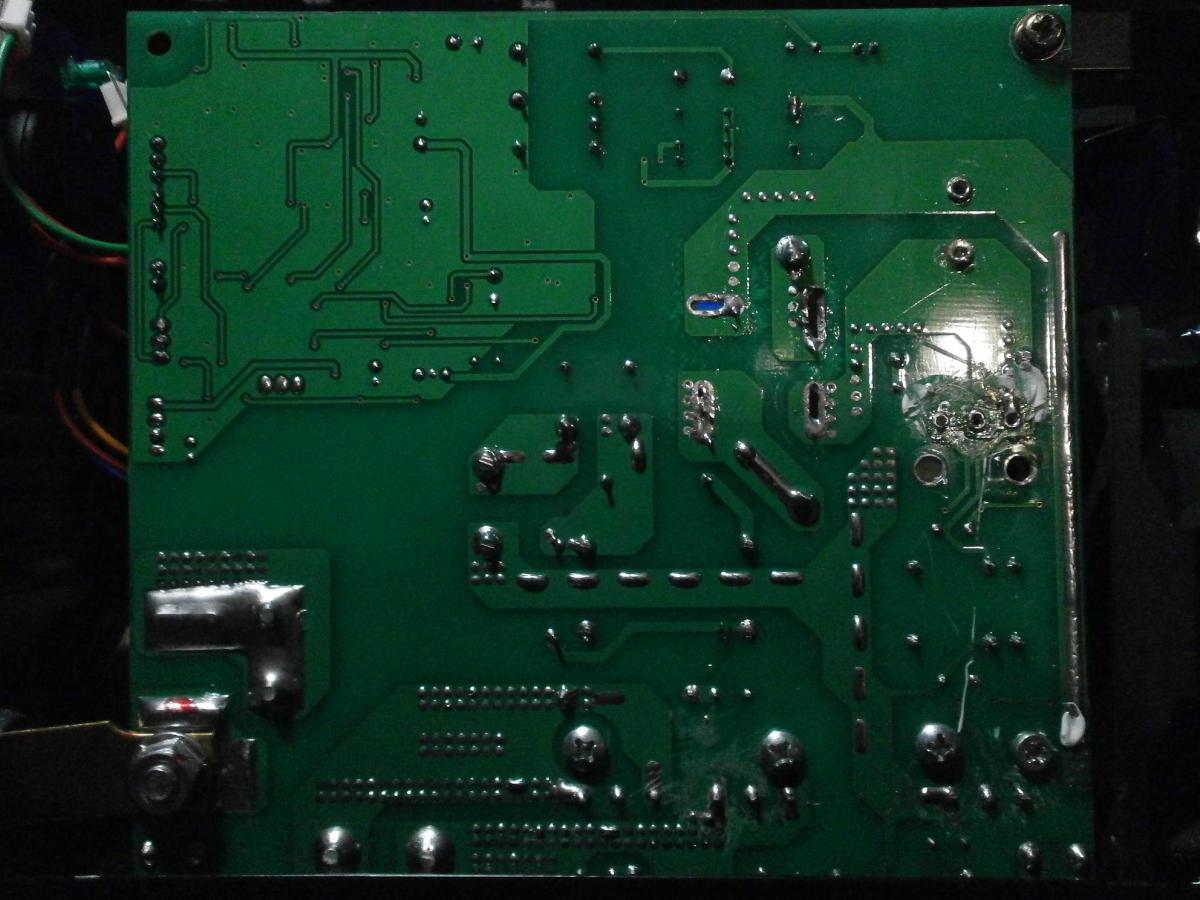

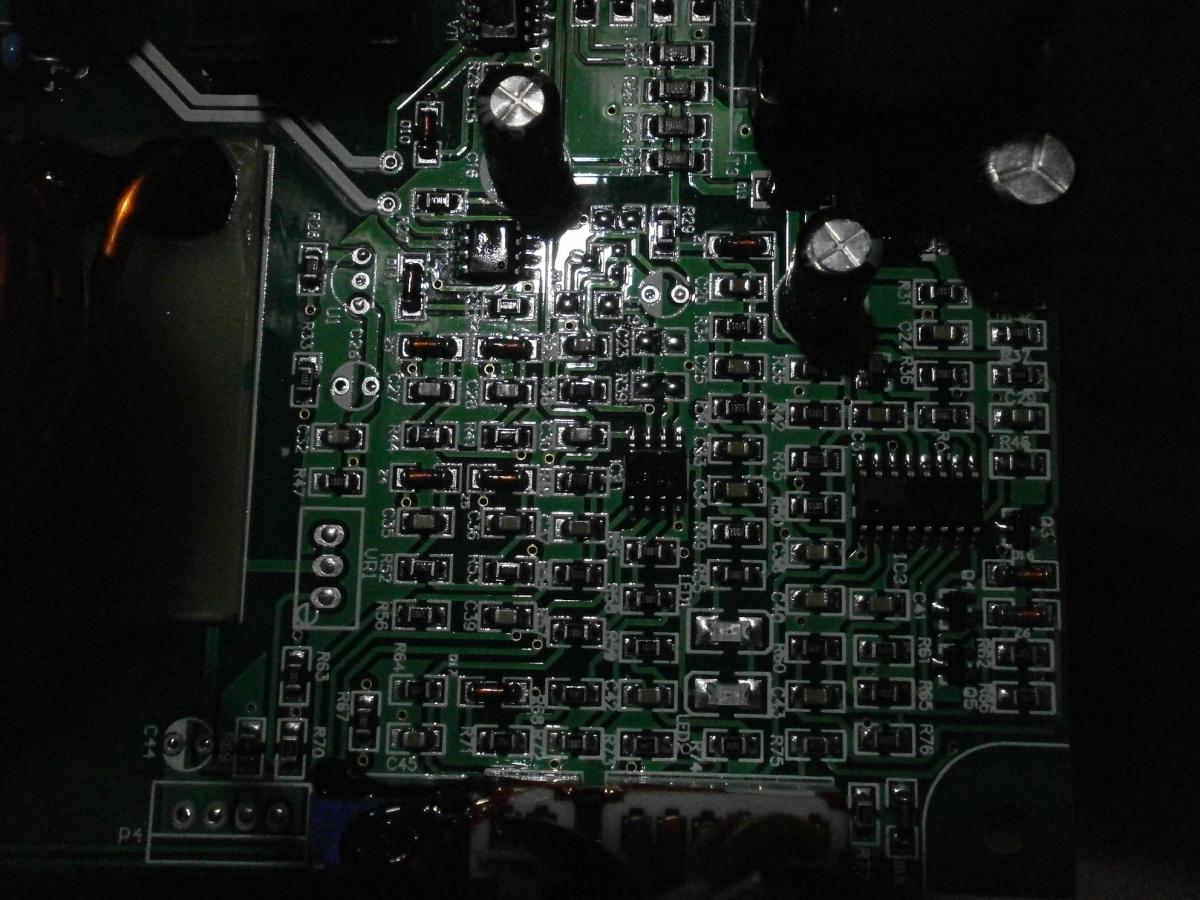

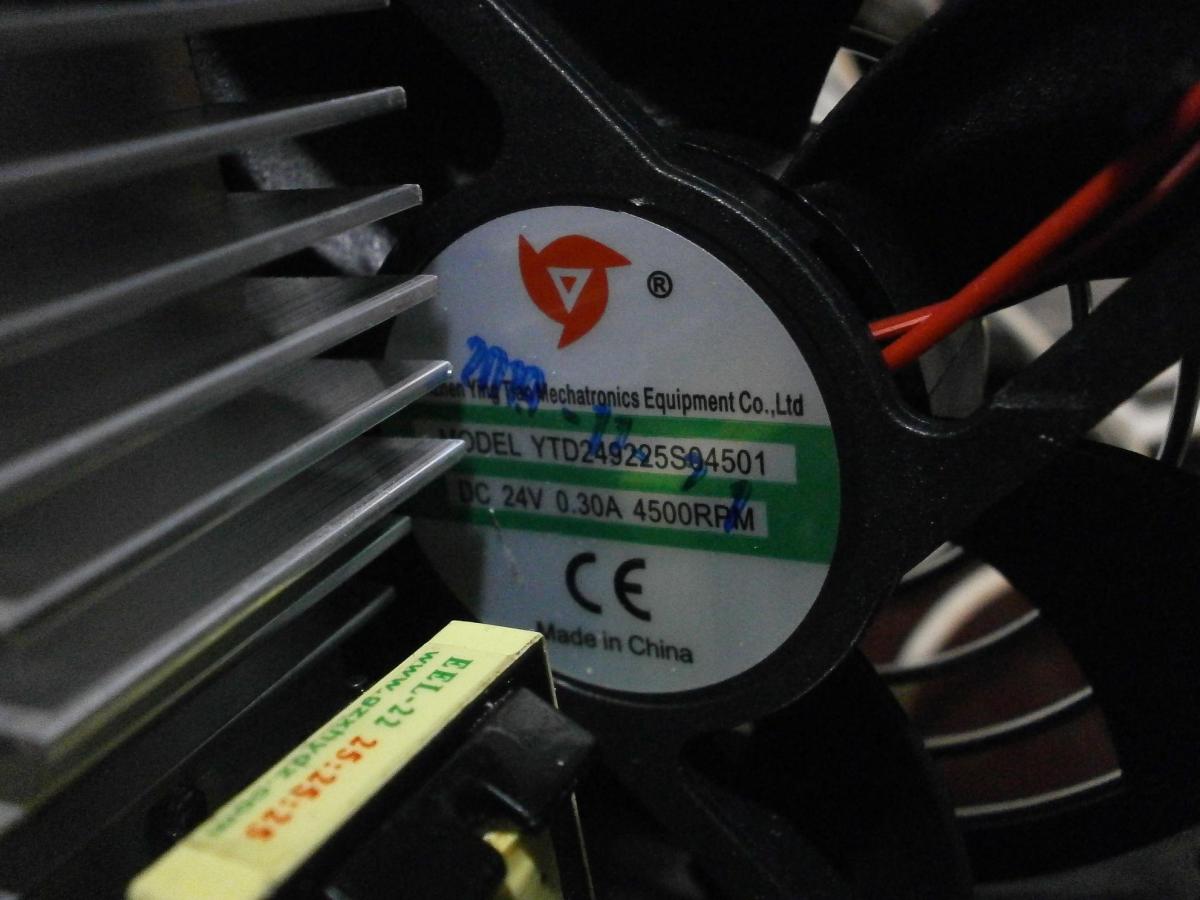

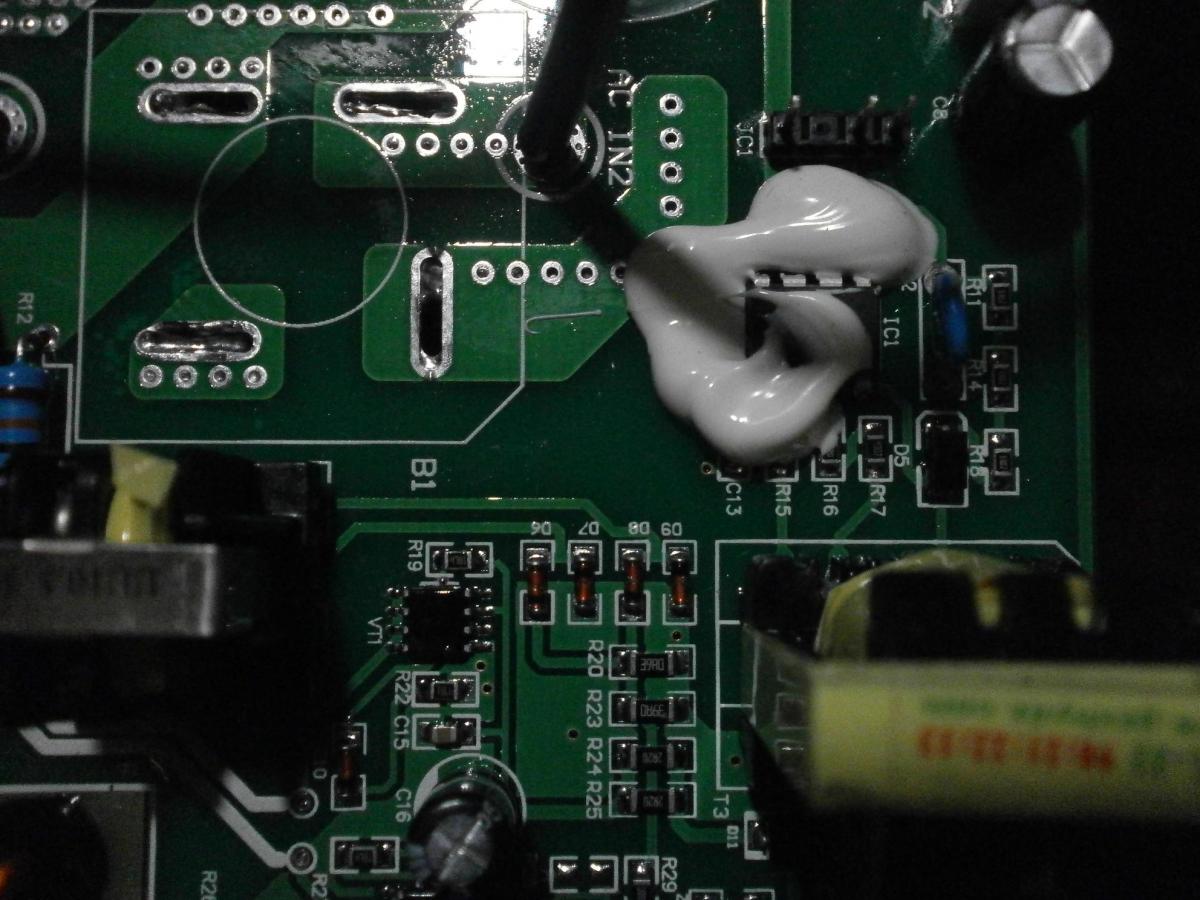

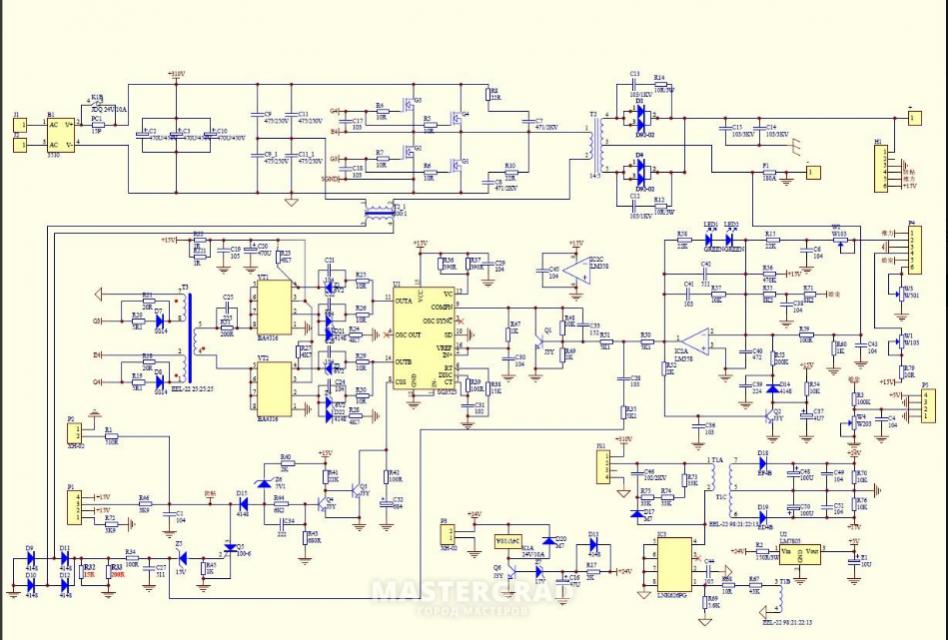

Если вдруг у кого есть схема б/м похожего или просто этого поколения - поделитесь ссылкой или схемой.

[Andruha]

Если разберёте

[Burner]

Разберу, конечно. Спасибо за наводку!
https://media.mastergrad.com/thumbna...767d2c52c.jpeg

[Burner]

Я насчитал по шунту и крутилке 115 А. Мерил одно и другое. Правильно мерил, не сомневайтесь, я умею. Шунт 0.272 мОм, макс. крутилка дает на вх. ОУ ок. 31 мВ.
Делим одно на другое.
Очень стремный токовый транс. То ли закороченный, то ли сердечник левый.
Сильно задран порог аварийной защиты по ТТ.
Пусть ТТ -300 вит., как на нем написано, нагрузка 2х39 Ом, как на плате, стабилитрон пусть хоть 10 В - это 430 А по выходу. Т.е., фактически эта цепь с
тиристором не работает вообще.
Цепь R35C28 - прикольно сделано. Типа ускоряет работу с шунта, давая быстрый сигнал с ТТ мимо ОУ. Никогда такого не видел. Но имхо довольно стремно.
Никогда такого не видел. Но имхо довольно стремно.

[Andruha]

Цепь R35C28 - прикольно сделано. Типа ускоряет работу с шунта, давая быстрый сигнал с ТТ мимо ОУ. Никогда такого не видел. Но имхо довольно стремно.

Ну,оно не для ускорения работы шунта, скорее для других целей. Эта цепь (как и практически весь блок управления) повторяет схему старых мосфетников трёхэтажных (хотя они и отличались немного, в мелочах между собой).
