Феникс ВДИ 181

[poiuytrewq]

Доброго времени суток, уважаемые форумчане. Во время эксплуатации взорвался шим-контроллер блока питания TNY278 попутно подпалив одну из ножек трансформатора TR1.
Сдуру я его размотал решив что транс можно купить, а оказалось, его надо мотать самому. Перемотка по инструкции от производителя ни к чему не привела.

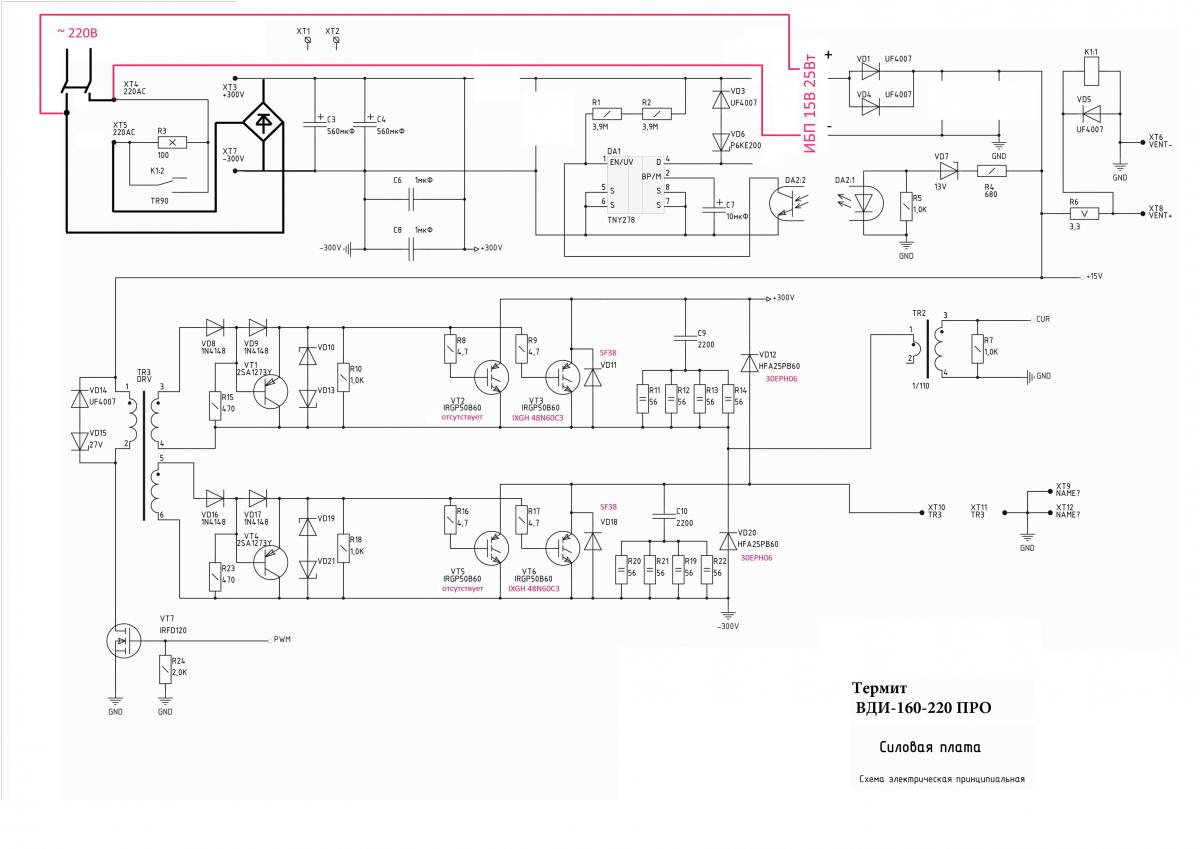

В итоге я купил китайский ИБП на 15В 25Вт. Аппарат ожил. И недавно сдох один из транзисторов IXGH 48N60C3. Заменил, все работает. Приложенная мной схема переделки имеет право на жизнь?
До ремонта, после выключения из сети, вентилятор инвертора продолжал работать сек 10 разряжая конденсаторы С3 и С4. Сейчас они остаются заряженными и как бы пропадает смысл мягкого старта через реле.

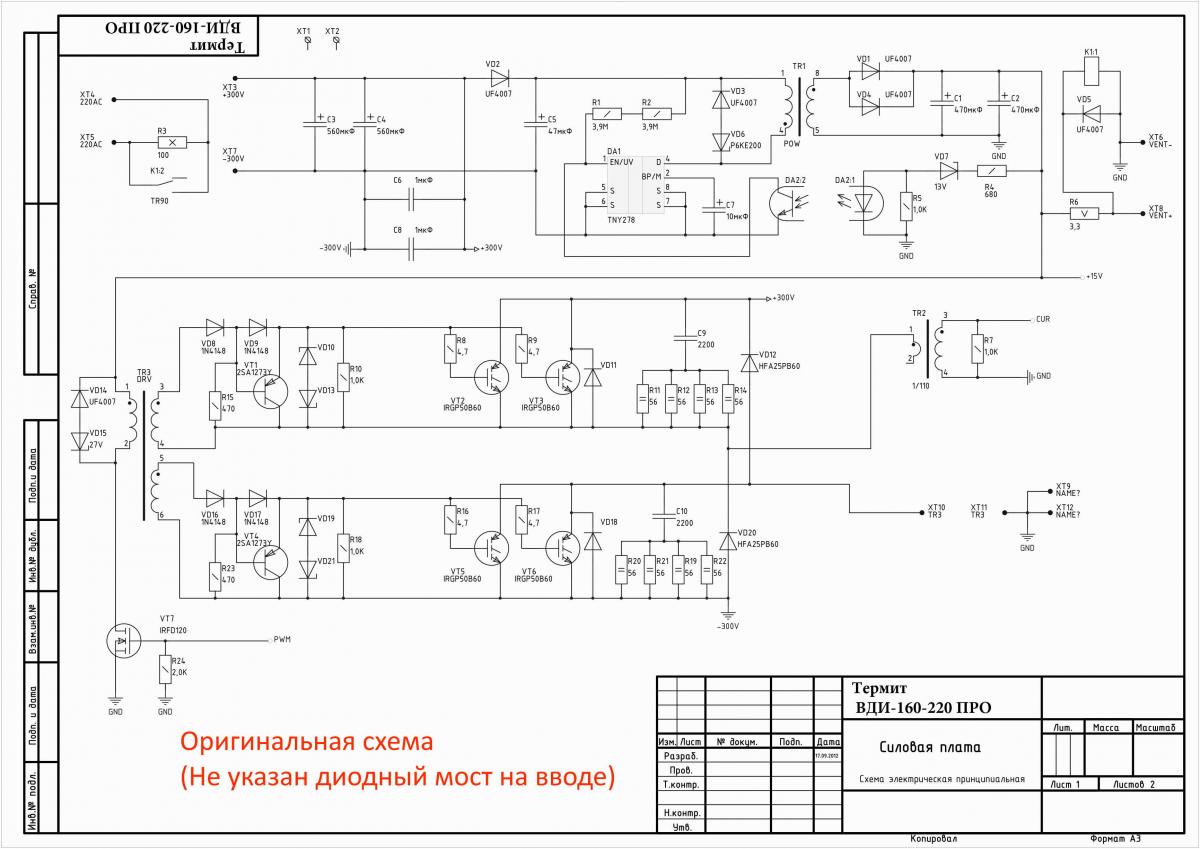

Вот думаю, не приводит ли это к раннему выводу из строя транзисторов? Приложу и оригинальную схему. Транзисторы красным цветом - те что были на плате.

[Xort01]

Лично моё мнение - подключите сетевые провода Вашего покупного БП не к сетевому выключателю, а к конденсатору С5 ( ПО ОРИГИНАЛЬНОЙ СХЕМЕ).
Тогда и положенная пауза при включении будет и вентиляторы будут вращаться после выключения несколько секунд. Так будет правильно и алгоритм будет таким, как задумано производителем. Оставлять как у Вас - не совсем хорошо.
Выход из строя транзистора IXGH (только один и больше ничего???) вряд ли связан с вашими переделками, скорее всего он просто "устал".

[poiuytrewq]

а там разве не 300 В? Это не убьет китайский ИБП?

[Николаевич]

В вашем китайском ИБП на входе стоит диодный мост, а за ним конденсатор, который заряжается до тех же 300 вольт. Вам предложили ваш ИБП подключить к конденсатору С5 где и есть те же 300 вольт. Это что бы не курочить дополнительный ИБП, а просто 2 проводка кинуть с входных клемм ИБП на выше указанный конденсатор.

[poiuytrewq]

Все заработало как в старые добрые времена. Всем откликнувшимся и тем, кто посоветовал этот форум, огромное спасибо.

[poiuytrewq]

Ребята, если я заменю 2 электролита 560 на более емкие будет какой-нибудь положительный эффект от сварки?

[mayachka]

будет какой-нибудь положительный эффект от сварки?

Маловероятно. А вот входной мостик может и не выдержать, если в нем нет запаса по току.

[Николаевич]

Ребята, если я заменю 2 электролита 560 на более емкие будет какой-нибудь положительный эффект от сварки? Для того что бы что то менять нужно знать что вы хотите получить.

[poiuytrewq]

при сварке профтрубы 1,5 мм резко возрастает сила тока, прожигая насквозь. Т.е. дуга не стабильна. Вот думаю, заменить 560ые на 820 мкф, вдруг поможет

[Николаевич]

резко возрастает сила тока, прожигая насквозь. Т.е. дуга не стабильна.- на стенд его нужно.
Вот думаю, заменить 560ые на 820 мкф, вдруг поможет - вот так у нас всё - а вдруг. ММА сварочник ток стабилизирует. По ходу может плывёт стабилизация тока. Я бы металл в полтора миллиметра поварил полуавтоматом.
