Здравствуйте уважаемые форумчане .

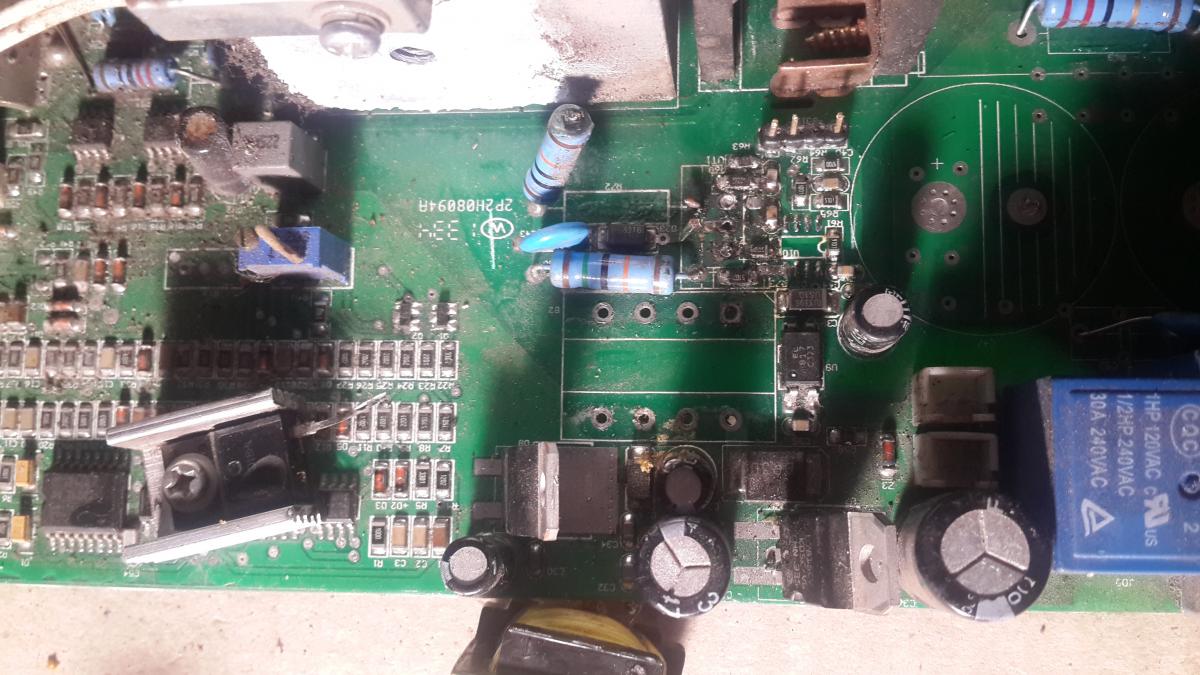

Прошу поделится схемой или фото может у кого есть сгоревшего участка .
Повыгорали дорожки и компоненты что ничего не понять .Трансформатор EE25 200.12.22.22
В этом деле новичек прошу обьяснить по поводу лампочки в разрез 310 вольт чтобы не получить БАХ . Я так понимаю ее нужно после конденсаторов в разрыв на + ? Или можно после моста ?
В разрыв между электролитами и транзисторами, а по + или - это уже как удобней. А ещё, скорее всего, трансформатор БП перематывать.Сообщение от hranitelua
hranitelua (18.07.2019)
 |
Максимальні знижки на зварювальні апарати Патон для учасників форуму! Всім учасникам та відвідувачам форуму додаткова знижка на зварювальні апарати Патон. Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму. (097) 591-29-90, (099) 406-30-49 |
Вот вам -
там разъём 3 штырька - два которые рядом разъединяете и на один из них подаёте от отдельного источника +320 вольт через лампу 100 ватт, а на крайний минус 320 , когда запустите дежурку тогда уже подключите силу
hranitelua (18.07.2019)
Есть ли у кого эта схема? в инете бродит схема на кайзер nbc-200 но там силовая часть не такая как на фото ТС. Шим 3846. Вообще интересна обвязка шима. Если она стандартная, подскажите где посмотреть
Он сейчас делаю кайзер nbc-200 он с самопитанием. Может эта
Vovan_G5 (27.09.2019)
Пожалуй эта самая похожая, хотя в драйверах супрессоров не вижу. Я вот почему схему ищу, хотел убедиться, что задающая емкость на 3846 правильная у меня. Что то показалось мне маловато 32кГц на управлениях IGBT. Аппарат с двумя выбитыми ключами, хотел найти причину, но все красиво и это напрягает
Так не всегда горят драйвера при пробое диагонали, особенно когда в драйвере две детали в три ряда, а бывает так что и эти драйвера выгорают конктретно.
