Помогите с резистором на верхней плате сгорело сопротивление R29
цветная маркировка сгорела кроме первой начинается с красной полосы.
Схему на инвертор не нашел.
фото в студию хотя бы
 |
Максимальні знижки на зварювальні апарати Патон для учасників форуму! Всім учасникам та відвідувачам форуму додаткова знижка на зварювальні апарати Патон. Для отримання знижки зателефонуйте за одним із номерів і скажіть, що ви з форуму. (097) 591-29-90, (099) 406-30-49 |

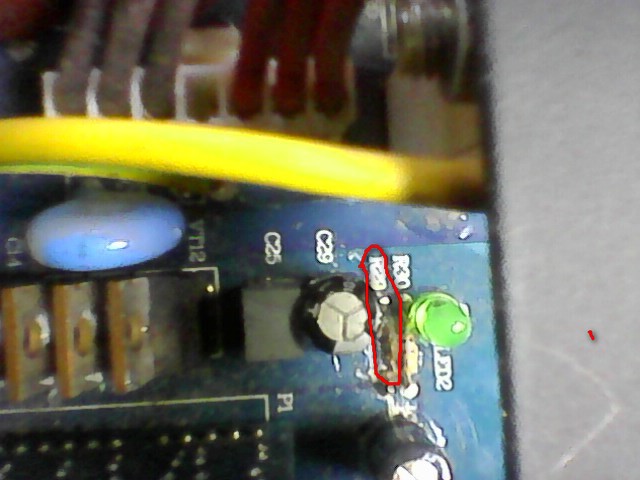

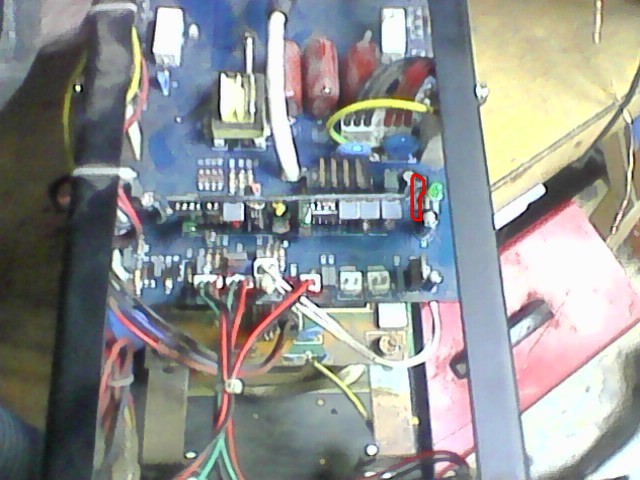

Вот фото
Анатолий (07.03.2019)
Не обижайтесь, но что вам даст номинал резистора? Вы надеетесь его просто заменить? Так сгорел он не просто так, удосужтесь озвучить в какой цепи, куда идут дорожки, чтобы было понимание, что пытались разобраться. Предполагаю, что через него питается раскачка ТГР, да/нет?
Анатолий (07.03.2019)
По названию инвертора схему можно никогда не найти. Вот фрагмент схемы где сопротивление R29, но оно там 1 Ом. У вас первая красная полоса значит стояло 2,2 Ома. Далее читаем 4 сообщение.Сообщение от Geras
Анатолий (08.03.2019)
По фрагменту схемы все правильно питание транзисторов, но у меня заместо 15 вольт идет 25,3 вольта
стабилизатор собран на LM317 который стоит на нижней плате
Вот нарисовал схемку с платы
ставил сопротивление на 2,2ом сразу начинает гореть оно и сильно греются транзисторы
а ставлю сопротивление на 22ом транзисторы теплые и выход тока есть
По вашей схеме ( в аппарате 50 герцовый дежурный трансформатор ??? ) переменки идёт 40 вольт с учётом выпрямителя и ёмкости будет за 50 вольт - для LM317 максимальное напряжение 40 вольт по входу, чё то не стыкуется. Какой там стоит ТГР что на нём написано данные намотки есть. Вообще интересно в чём проблема с аппаратом изначально - вы же его ремонтируете не потому что у вас горит это сопротивление. Если вышли из строя силовые транзисторы и пробиты драйвера, то вторичку они ( драйвера ) будут коротить поэтому и транзисторы греться. В общем дайте больше информации. Считал калькулятором для LM317, то с вашими номиналами - не расчёт а какая то ерунда получается. И какие осциллограммы получаем на транзисторах И с выхода ТГР - может там проблема с частотой - осцил нужен.
Xort01 (11.03.2019)
 |
