Edison TIG 220P AC-DC - Ремонт

[Николаевич]

Принесли в ремонт сварочник Edison TIG 220P AC-DC
Вложение 8393
Поломка - не работают вентиляторы. Аппарат варит. Что может быть проще, но не тут то было.
При выключении аппарата в какой то момент вентиляторы начинают крутиться и по мере разряда ёмкостей останавливаются.
В этом аппарате на нижней плате есть свой импульсник для питания вентиляторов и только.

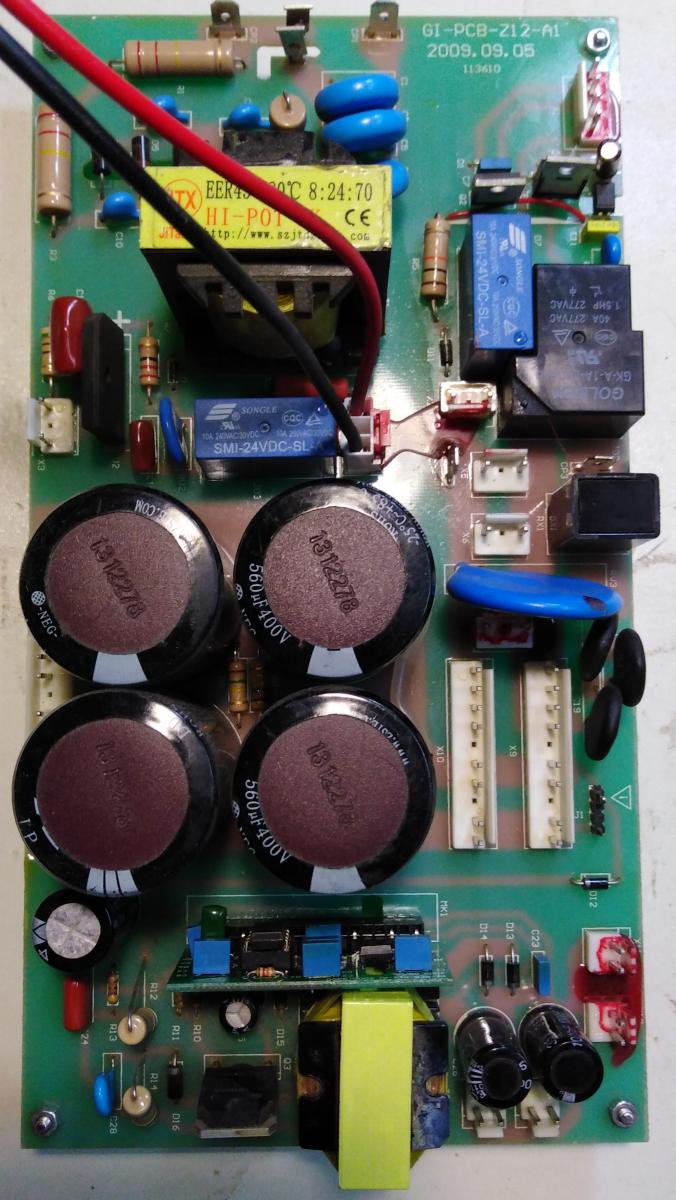

Вот плата

Узел ниже конденсаторов фильтра. Собран по схеме

За исключением отсутствия некоторых деталей как на схеме и другие номиналы, но система обратной связи именно такая и у него выход только 24 вольта.
Так вот - включаем аппарат и отсоединяем вентиляторы - на выходе 25 вольт, вешаем электронную нагрузку и при токе буквально в 10 миллиампер напряжение
на выходе начинает падать как и соответственно напряжение подпитки ШИМ по итогу на выходе 0 вольт.
Перемерял все элементы на плате - норма. Заменил транс - итог нулевой. Тупо заменил всё что есть в этом узле - результат нуль.
При чём шимка выдаёт хороший сигнал при запитке от отдельного источника - а в составе блока не работает и если шимка питается от отдельного источника и подать
300 вольт, то по 300 вольтам жрёт большой ток - не было бы ограничения, а напрямую- был бы БАХ.
В общем решение было найдено - замена конденсатора С17 103/2kV на конденсатор 102/2kV решило проблему 100% - блок держит 24,5 вольта и ток более
1 Ампера. ( С17 в снаберной цепи ) как на схеме выше. Заменённый конденсатор в левом нижнем углу на плате - голубенький.
Может кому то поможет

[Xort01]

Никогда не нравилась эта керамика, выход из строя в снабберной цепи - не редкость, лучше плёнку поставить и забыть. Ну и ёмкость уменьшить в 10 раз - тоже смело, а как с выбросами - пускай полевик кушает пока сможет? Бывает ещё и снабберный диод в утечке, при прозвонке не всегда определить...

[Николаевич]

В том то и дело, что этот конденсатор менялся на другой такого же номинала - и только уменьшение номинала помогло. Что смущает, так это то, что оно же работало раньше и с этим номиналом.

[Xort01]

Номинал 10 нан правильный, а вот диодик - только заменой 100% можно проверить, может и ёмкость не причём...
