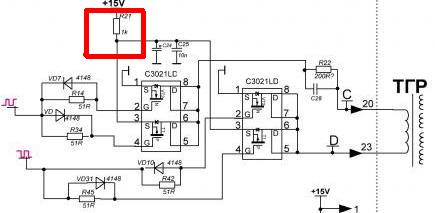

При включении в сеть аппарат включается, срабатывает реле, зеленый светодиод засвечивается и на этом все, дуги нет. При вскрытии обнаружено; БП исправен +15В, -15В, в наличии.- Это ваше первое сообщение. Вы слишком много там перепаивали - поэтому всё проверьте чего вы там паяли - возможно где то замыкание и необязательно по питанию. Нужно было сразу снимать перемычку и подавать от отдельного источника +310 вольт на дежурку - потом выпаять плату управления ( запаять для удобства ремонта разъёмчик) - не вешать лампочку вместо ТГР - есть осцил и можно контролировать сигнал. Теперь возможно вы спалили там на плате есть транзисторные сборки и сигнал с них идёт на ТГР - в общем добавили работы себе. Проверьте на плате эти транзисторные сборки.
Рекомендації професіоналів щодо вибору зварювального обладнання на Зварювальному Форумі України №1 https://weld.in.ua
Ответить с цитированием
На выходе 11 и 14 сигнала нет, шим заблокирован. Промерил напряжения на UC3846 1)-- 2,7В, 2)—5,11В, 3)—0В, 4)—0,16В, 5)—минус 0,49В, 6-7)—0,79В, 8)—пила 2В, 9)—3,66В, 11-14) выхода нет, 13-15)—15,21В, 16)—0,01В. На TL084 1)-- минус 0,75В, 2)—0В, 3)—0В, 4)—15,2В, 5)—0В, 6)-- минус 0,18В 7)—14,5 В, 8)— 2,01В, 9)— 2,01В, 10)-- 2,01В 11)--минус 14,92В 12)—5,11В, 13)—5,54В 14) – минус 13,7В.
