Плазморез MASTER CUT-70

[v_sadykov]

Доброго времени суток!
Есть небольшой опыт по ремонту сварочных инверторов,плазморез 380в делаю впервые.
Вышел из строя в жару 40градусов,напряжение по всем фазам 420в,возможно от перегрева.
Пробиты 7 полевиков 2SK3878 и сгорели варистор 33в с резистором 22ом на входе силовой схемы.
Транзисторы заменил,варистор не нашел.
Вопрос к спецам:1.Как подключить аппарат от 220в,чтобы снять осциллогаммы на затворах полевиков,вернее как его включить,чтобы не попалить по новой и можно ли варистор заменить стабилитроном?
И хотя бы структурную схему или теорию работы.
Скачал схему PowerCut-1600,но это не то пальто,больно крутой-мой попроще намного.

[optopara2]

У меня для таких целей чтоб втыкать аппараты на 380В есть трансформатор 220В/380В , как правило его достаточно чтоб все проверить и померить . Хотя БП и от 220В должен пускаться, другое дело что управа может в защиту уйти от пониженного входного напряжения (если такая защита есть) . Короче все не так просто, нужно смотреть и вникать , детали жечь сейчас дорогое удовольствие. А теория работы почти та же, что и для обычного инверторного сварочника, только на выходе напряжение раз в 5 больше , выходной ток соответственно меньше. Полевики кстати хилые какие-то , на 9 А всего. Их там что 12 шт стоит?

[v_sadykov]

optopara2,спасибо за ответ, я уж думал здесь никто не ответит .
Полевиков 24 штуки.Я вот думаю транс от лампового УЛПЦТ для проверки управы пойдет?
Там 320 и 380 по моему есть обмотка-анодная для ламповой строки.

[optopara2]

От телевизора не знаю, включить транс да померить что выходит. Управа не сильно много жрет. А вообще кинул бы сюда пару фоток , чего там внутри у него. Легче было бы советовать тебе, что делать. Я вот к примеру сегодня отремонтировал трехфазный плазморез Kind cut70. Так у него трансформаторный БП, и на трансе есть отвод на 220В для питания вентилятора. Дак на этот отвод можно и подать 220В чтоб запитать управу. А так конечно 24 полевика это геморно в ремонте, я такие баяны страх как не люблю.

[v_sadykov]

Фотки с другого форума -у меня такой же по внутренностям в точности,морда чуть отличается.
http://savepic.net/5190884.htm
http://savepic.net/5228775.htm
http://savepic.net/5231847.htm

[optopara2]

Фотки неважного качества, но из того что разглядел , так БП импульсный. Он и от 220 В должен запустится .

[v_sadykov]

Извиняюсь,что пропал почти на год: у клиента работа сезонная-аппарат не требовался,он меня и не беспокоил,а у меня профиль другой-я и убрал аппарат на полку.
Cейчас пришлось достать с полки и доделывать.
Блок питания трансформаторный с отводом 220в на вентилятор,вместо вентилятора подрубил 220в,от платы с транзисторами отключил питание.
С платы управления идет 4-х пиновый клеммник.Осциллограф подключил общий-к черному проводу,если относительно него мерить,то на красном и желтом одинаковые осциллограммы-прямоугольные импульсы около 4в,на синем такой же,только в обоих полярностях,то есть в 2 раза больше.

[v_sadykov]

Снова взялся за этот аппарат,хозяин появился.

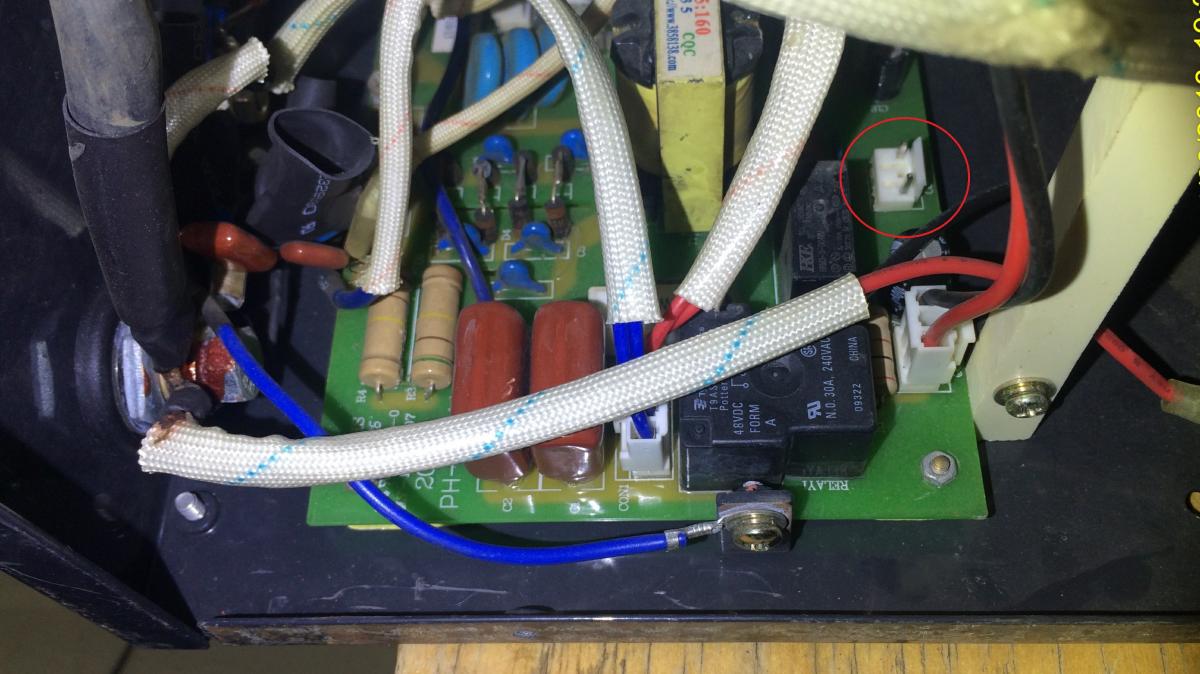

Вот только позабыл все.После своего последнего поста 31.05.2016 16:00 снимал плату осцилятора с
релюшками,стоит внизу возле выходов на кабеля,посмотрел,проверил диоды,резюки,кондеры и обратно собрал-теперь
у меня прямоугольные импульсы 4в появляются при включении и тут же пропадают,срабатыает защита,щелкает ,
реле,загорается светодиод "авария" и светодиод на плате управы GK-05-A5.
Помогите схемой,хотя бы структурной!Еще почему то у меня все мощные напруги красными проводами минус,а
черными плюс?

[optopara2]

У китайцев часто красный минус, черный плюс. Схема я думаю похожа на трехэтажку типа брима арк-160 или подобное. Может будут небольшие отличия в схеме управления и по блоку питания(в трехэтажке он импульсный). Ну трансформаторы ясно, что с другим коэффициентом трансформации, да диоды на выходе на 1200 В. А так тот же самый сварочник, только ток поменьше(70А), а напряжение на выходе побольше(около 200В).

[Игорь44]

Здравствуйте мастера! Есть в наличии такой же аппарат Multiplaza7500. Враги выдрали провода с верхней платы PM-04-A4,платы высокого напряжения PH-03-A1,
Подскажите что куда подключить, чтоб не спалить.Фото выслать готов.
