Решил самостоятельно отремонтировать инвертор.
Вот неплохая ссылка http://electronics-lab.ru/blog/remont/77.html
Может кто знает причину "сгорания" R4 ?
Вид для печати
Решил самостоятельно отремонтировать инвертор.
Вот неплохая ссылка http://electronics-lab.ru/blog/remont/77.html
Может кто знает причину "сгорания" R4 ?
Из сказанного Вами (по ссылке ) :
<<Знакомый мой, «прозвонив» схему инвертора (при этом ничего не выпаивал), сказал, что пробит лишь транзистор Q4.>> - могу сказать следующее:
1.Пробой силовых транзисторов практически всегда влечет вслед за собой "горелости" драйверов, а иногда и ТГР. Автор статьи это весьма подробно описал , вплоть до списка деталей. Т.о. замена лишь силовых транзисторов чревата "плохими последствиями" .
2.Кроме элементов драйверов необходимо проверять целостность контактов реле, шунтирующего R4.
Таким образом мне необходимо запастись терпением и полностью повторить то, что выпаивал автор статьи?
P.S.: я хочу лишь уточнить - нет ли более рационального алгоритма действий, чем моё варварское (непрофессиональное) ковыряние в монтажной плате с извлечением каждого элемента?
Запастись терпением - однозначно.Цитата:
Сообщение от Салюкс
Проверить все элементы драйверов , причем учесть, что стабилитроны могут звониться как диоды, но при этом стабилитронами они уже могут не быть. Такое встречалось неоднократно. Если рубли-копейки не "давят" - стабилитроны сразу заменить на новые.
Очень желательно посмотреть осциллом формы импульсов (как в статье).
Неодинаковость в плечах (при проверенных/замененных деталях драйверов) может быть признаком дефекта ТГР.
Он перематывается достаточно несложно. На mastersity есть ветка про Telvin Technika, там очень много инфы.
Из практики - порядка 10% этих аппаратов требуют перемотки ТГР.
Остальные - восстановление драйверов (рассыпухи) + замена силов транзисторов + D14-D31.
Осмотрел блок управления и обнаружил, что перегрев на плате имел место в районе крепления деталей R61 — D27 — Q7. Выгоревшим был резистор R61:Вложение 630Вложение 631
При дальнейшем осмотре обнаружил повреждение корпуса стабилитрона D29 и резистора R71:Вложение 632
На «прозвон» не отреагировали стабилитрон D30 и резистор R62.
По схеме блока управления эти детали были в одной цепи (выделено красным):Вложение 633
и выходили в силовой части к R71:Вложение 634.
Из контрольных приборов в наличии лишь мультиметр.Цитата:
Сообщение от Andt61
А заменять D14 и D31 обязательно? Прозваниваются оба лишь в одну сторону - полагаю они исправны...
Помогите сравнить силовые IGBT транзисторы по параметрам и взаимозаменяемости в инверторе G160n60 и HGTG30N60A4:
Вложение 635 и Вложение 636.
Первый был рекомендован на рынке, как более надёжный, чем второй (стоял в инверторе).
Или меня просто "развели", чтобы продать более дорогой?
<< Из контрольных приборов в наличии лишь мультиметр. >>
Не есть хорошо, т.к. если подпорчен ТГР - без осцила никак ...
По поводу транзисторов : HGTG30N60A4 - ставил неоднократно, но нужно следить что-бы были не перемаркер и из одной партии.
А вот по поводу G160n60 - Alldatasheet ничего не нашел... Правильно ли указал маркировку?
Ставлю еще вот эти: IRGP50B60PD и IXGX60N60С2D1

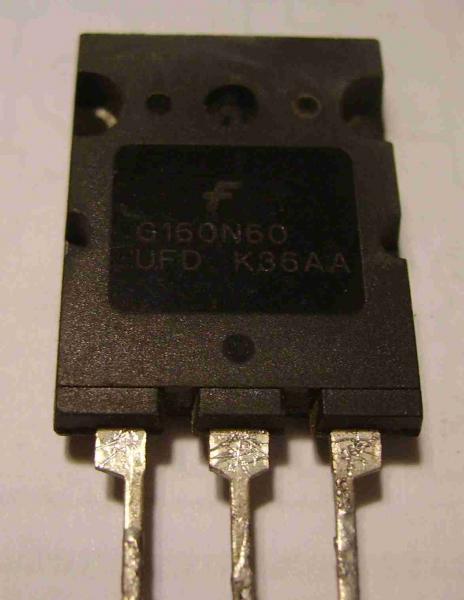

Маркировка как на фото выше... см.#9...Цитата:
Сообщение от Andt61
На рынке были IRGPG30N50U, но меня убедили, что G160N60 лучше. Я их уже впаял, поэтому вернуть или поменять на другие не реально. Жаба душит - ведь деньги заплатил :(.
На фото маркировки не видно...
Она должна быть сделана лазером, четкая, никакой краски и пр.
Были случаи - марлечкой с растворителем проведешь - и маркировки нету...
Вы меня пугаете...:rolleyes:
К сожалению, это реалии "дикого капитализма" ...
Были случаи даже подделки китаезами своих же комплектующих, в корпусе электр. кондера 470 мкФ х 450 В находили кондер той же емкости на более низкое напряжение + песок, завернутый в газету с иероглифами.
Погугли "подделки р/деталей " и "перемаркер" и т.д.
Нужно работать только с проверенным поставщиком
Где-то так.
Здрасьте всем !
Ну как, отремонтировали ?
Чем можно заменить резистор R4, или какую маркировку надо искать?
Аппарат то какой ?Цитата:
Чем можно заменить резистор R4
Техник несколько есть...
Если имеется в виду токоограничивающий заряда банок - 47 Ом 7 Вт .
Салюкс, почему замолчали? Что с аппаратом?
Если отремонтировали, потрудитесь написать отчёт и закрыть тему (таковы правила форума).
Ищу схему Telwin Tecnica 184. От 164 не подходит.
Внутренности апарата и суть поломки выложите
Вы написали не в ту тему, обратите внимание на её заголовок.Цитата:
Сообщение от Serj
Здраствуйте ищу схему на Telwin force 195Цитата:
Сообщение от dersp
суть проблемы
аппарат включается, даже варит на максимуме выставленного тока 2-ойкой. Когда ставишь 3-ку то вываливается а в антистик.
т.е. малый ток на выходе.
или подскажите что смотреть
Начните с элементов установки сварочного тока. Проверьте установочный потенциометр, и установленные последовательно с ним сопротивления. К сожалению, нет перед глазами схемы, а то бы указал поточнее, что проверять.Цитата:
