Помогите пожалуйста найти схему на сварочный инвертер "Hepler Prestige 211S"
Вид для печати
Помогите пожалуйста найти схему на сварочный инвертер "Hepler Prestige 211S"
Хотелось бы фото внутренностей .
Тоже ищу схему данного аппарата. Вот фото Вложение 1604 Кстати кружком выделили резистор, который у меня явно перегрет, полосок не осталось, тестер кажет 9Ком, на фото вроде 2Ком.
Стандартная САИ "3-х этажка", схема не раз выкладывалась на форуме.
На форуме Володина - BRIMA, в разделе схемы и описания.
Резистор - 10 кОм.
Спасибо! И еще вопрос, на верхнюю (третий этаж) плату (где светодиоды) от блока питания какое напряжение должно подаваться? у меня почему-то приходит всего 1В.
На верхнюю плату идет с нижней 6-ю проводами на 7-ми штырьковом разъеме выпрямленная сеть + 310 В.
С верхней на нижнюю идет после запуска БП на верхней плате +24 В .
310 В. приходит, с верхней на нижнюю 0В, с нижней на верхнюю с блока питания почему-то 1В. 24В это я понимаю для включения релюшки на БП?. Черные варисторы звонятся по 45ом (я так понял стоят в цепи вентилятора) два синих не звонятся. Диоды, оптрон, резисторы, полевик на БП проверил - все целое. Где копать дальше, при запуске работает только вентилятор.
Это я так понимаю по двухпроводному шлейфу ?Цитата:
с верхней на нижнюю 0В
Когда 310 В придут с нижней платы на верхнюю ( по 6-ти проводному шлейфу ) должен запуститься БП на 24 В на верхней плате, и 24 от него идут вниз, где реле времени на полевике включит реле.Цитата:
24В это я понимаю для включения релюшки на БП?.
Звонятся правильно, только это не варисторы, а термосопротивления.и они не в цепи вентилятора, а ограничивают первоначальный ток заряда электролитов.Цитата:
Черные варисторы звонятся по 45ом (я так понял стоят в цепи вентилятора) два синих не звонятся.
Когда верхний БП завелся и сработало реле - оно своими контактами коротит термосопротивления и с этого момента аппарат готов к работе.
Да по двухпроводному шлейфу с верхней платы 0 В. точнее 0,03В.
Не работает верхний БП.
Ищи дефекты в нем.
А верхний БП походу уже кто то пытался чинить, видно что менялись транзисторы 8050 и 8550. Так вот идет не стыковка по схеме: на схеме от brima q2 и q3 стоят транзисторы 8550 (правда разрешение на рисунке не ахти могу ошибаться), а на моем аппарате 8550 впаяны на месте g5, g7. Andt61, не подскажите как должно быть?
По-моему - не тот узел смотришь....Цитата:
видно что менялись транзисторы 8050 и 8550
В БП - один 8050, большой транзюк в корпусе ТО-247 или Тошибовский, или что-то типа IRFPE40 , трансик и обвязка - 2 оптрона и пр.
Выложи схему - по которой ориентируешься.
Их есть несколько вариантов - позиционные обозначения элементов отличаются.
Я про плату с 20-тью(точно не считал) ногами, на ней два биполярника 8550, один тиристор, а остальные 8050 штук шесть, так вот все транзисторы видно что выпаивались, и впаяны не по схеме от BRIMA (8550 впаяна на q5, g7, а на схеме должны быть на q2, q3). Во время замера напряжения на большом транзюке видно от наводки он открылся и БП запустился, загорелись зеленый и красный светодиоды, обороты вентилятора упали и сработал термо предохранитель на нижнем БП.
Короче немного разобрался. Почему срабатывает предохранитель разобрался. Виновником оказался оптрон. На затвор большого полевика не приходит напряжение, но от открывается от импульса если поднести тестер, 24 вольта появляется, релюшка включается, но загорается красный светодиод, кстати на какую неисправность указывает загорание красного светодиода?

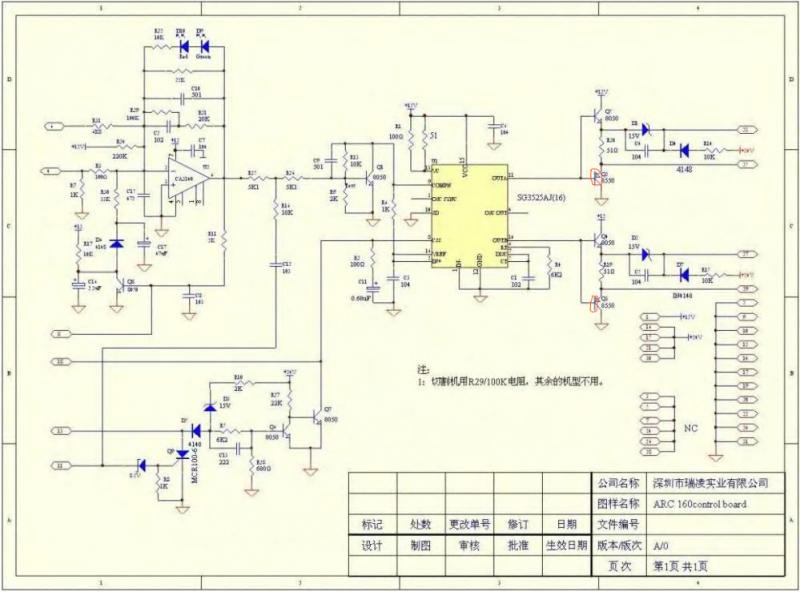

Вот на этой схеме Вложение 1630 транзисторы 8550 где должны стоять (выделил красным) у меня впаяны на q5, q7, но видно что выпаивались и могли напутать.
Это плата управления аппаратом, данные транзисторы - узел раскачки транзисторов IRFZ34 и IR9Z34 - раскачивающих ТГР.
Загорание красного светодиода может говорить о :
1.Срабатывание ( замыкание) теплушки. С остыванием теплухи потухнет сам.
2.Ток в стойках моста преобразователя превысил в какой-то момент 50 А (импульсное значение). Сбрасывается только отключением и повторным включением аппарата.
3.Неисправность одного или нескольких силовых трансформаторов.
4.Пробой силовых выходных диодов.
5.Неисправность самой цепи защиты.
Спасибо за информацию. Походу у меня сразу несколько неисправностей - не приходит напряжение на затвор транзистора IRFPE40, и далее надо разбираться с цепью защиты. Не дают мне покоя менянные транзисторы на плате управления Andt61, подскажи пожалуйста где должны стоять транзюки 8550 на схеме ну ни черта не видно, один точно на q2, а второй то ли на q5, то ли на q6
По поводу 8050 и 8550 :
1. В зависимости от производителя может быть разная цоколевка - база посредине или с краю.
2.Если смотреть по схеме то верхние в плечах n-p-n а нижние - p-n-p.
по схеме верху стоит Q1, а второй Q2
Q1 n-p-n на колектор приходит +12в от стабилизаторра А7812
Q2 p-n-p колектор сидит на корпусе
полярность транзисторов можно вызвонить тестером.
Насчет q2 понятно, но там еще один транзистор p-n-p, вот где он должен сидеть на схеме не разобрать то ли q6, то ли q5Цитата:
Сообщение от mim
На твоей схеме обозначен красным Q6 (8550), это и есть Q2 р-н-р, колектор на корпусе ,а
база к базе Q1(8050) и к 11 ноге КА3525А ,аналогично другое плечё к 14 ноге.
