Очень нужна схема на сварочный инвертор GLOBUS 180.Сгорел диодный мост,плавкая перемычка,это то что я нашел визуально и прозвонкой,но просто так это сгореть не может вот и ищу схему что бы зря не палить новые детали.Спасибо!
Вид для печати
Очень нужна схема на сварочный инвертор GLOBUS 180.Сгорел диодный мост,плавкая перемычка,это то что я нашел визуально и прозвонкой,но просто так это сгореть не может вот и ищу схему что бы зря не палить новые детали.Спасибо!
Фото нужно бы внешнего вида и внутренностей.

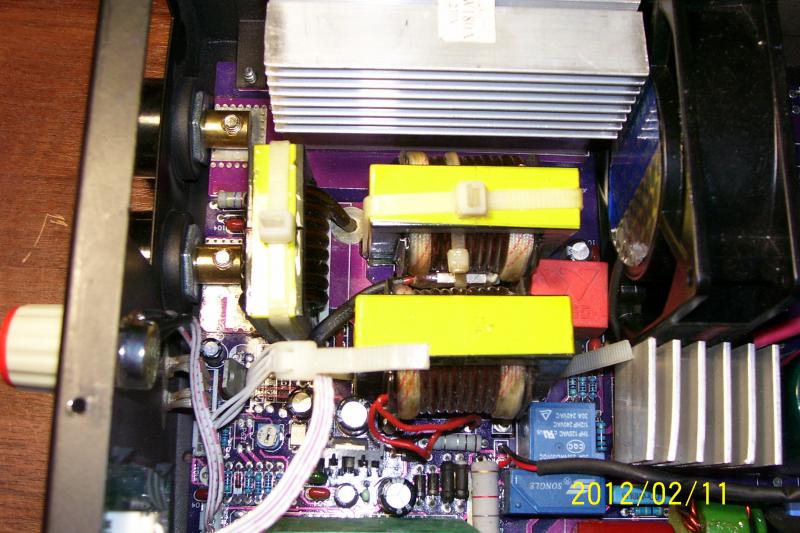

Вложение 499Вложение 500Вложение 501Вложение 502Вложение 503Цитата:
Сообщение от Andt61
Похож на Ресанту.Явно клон.Сравни схему с девайсом.
Нет маркировки на ШИМ. Вот внешний видВложение 526Вложение 527
Фото ни о чем не говорят...
Сравни схему Ресанта и Technica 144/164 и своего девайса.
По всем признакам сила от Ресанты, драйвер IGBT оттуда-же, именно схему своего девайса врядли получишь, явный клон.
Скорее всего сборня солякна, как всегда....
Я специально выложил фото,там стоит зелёный прямоугольничек вот мне на эту деталь нужна распиновка и маркировка.Специально не называю эту деталь,боюсь ошибиться, что это ШИМ,а может что-то другое.Я с такими деталями не встречался,инвертор решил ремонтировать сам так как немножко в радиоделе разбираюсь,а честно говоря в сервесе мне заломили цену аж в 15000 рубликов,а больше никто не берётся ремонтировать,так что не будьте слишком придирчивы.Схема от Ресанты не совпадает с девайсом. На другом форуме дали ссыку http://kemodeceblog.tk/manual-19pfl3405.html но это подозреваю очередной лохотрон.
не так выглядит?
http://valvol.ru/topic998.html
Да,но только зелёный,и весь залитый и так же 15 выводов.
Там в теме, в том посте где фото модуля, написано "бывает и зеленый".
Поиском по тому форуму пройдитесь насчет схемы Prestige , где-то там она есть, сравните со своим девайсом.
Спасибо вам Andt61 за дискуссию со мной!Просмотрел много схем в том числе и Престиж,разводка не подходит.
А не могли силовые транзисторы выйти из строя из за блока управления и как можно его проверить?Цитата:
Сообщение от мастер и к
Могли вполне. Могли из-за банальной перегрузки, потянув за собой цепи раскачки ( драйвера).Цитата:
А не могли силовые транзисторы выйти из строя из за блока управления и как можно его проверить?
Проверяется работа БУ на разных аппаратах по разному, зависит от схемотехники...
Общее - силу не подаем, запускаем питалово только управы ( если получится) и смотрим осциллограммы напряжения на затворах отн. истоков.
При этом возможны ( весьма) "подарки" в виде контроля управой выходного/входного напряжения и пр., которые блокируют генерацию м/с ШИМ, придется искать эти цепи и "эмулировать" ШИМке что "все Ок".
Я внимательно посмотрел внутренности инверторов, нашёл, почти один в один сходится силовая часть инвертора Proghepler Prestige 160.180.210.Именно на эти аппараты схему не могу найти.Кто может помогите со схемой пожалуйста,не жадничайте.Другие Престижи не подходят. Именно с этими цифрами.
