Плазморез Vitals MTC 4000 Air не регулируется ток.

Доброго дня. Поступил в ремонт вот такой плазиорез. Изначально пробой сиовых диодов и силовых транзисторов 60n60, по причине трещины в плате около силовых транзисторов. Схемы найти не удалось,но по конструкции полный мост,с блоком управления на SG3525A, TL084, LM385.Проверил осциллограмки на транзисторах,все отлично,запаял транзисторы и диоды. Начал проверять , нагрузил на сварочную "пружыну" и понял что ток максимальный и не регулируется (в режиме ММА). Шунта нет,а значит вся ОС построенна на ТТ. С регулятора тока (резистора),на плату и на одну из ножекTL084,приходит измениния напряжения от 0 до 5 вольт. Шунтом ТТ является два резистора 10 Ом,включенных паралельно.Когда выход сварочника нагружаю через реостат (пружыну) на 60-80 Ампер,на шунте ТТ появляется 0,3-0,4 вольта,но крутя регулятор тока,уменьшить ток не могу (ШИМ не сужается). Вместо ТТ,подключал лабораторник,когда подаю 2,5 вольта вместо трансформатора тока и на минимальном значении регулятора задачика тока , импульсы на силовых транзисторах начинают сужатся. Играя с наряжением от лабораторника и ручкой задатчика тока, я понял что ОС все-таки как то работает. Теперь возникает главный вопрос.Как проверить трансформатор тока? Какое напряжение должно быть на ТТ,при определенном токе на выходе сварочника?

Когда выход сварочника нагружаю через реостат (пружыну) на 60-80 Ампер,.... Напряжение на выходе аппарата какое при этом? ( осциллятор отключить при измерении ).

На ХХ напряжение около 100 вольт (вроде как многовато) Под нагрузкой напряжение завтра померяю и отпишусь. Осцилятор не работает в режиме ММА (а должен?)

В ММА не должен работать. Я не внимательно прочитал. Это проверяете в режиме ММА и не регулируется ток. Вообще не имею представления какой там ТТ, так как такого в ремонте не было. Посмотрел на сайтах - продаваны не написали все характеристики - абы ото продать. Судя по составу, схема не сложная и наверняка есть клон. Фото бы не помешало внутрянки. 100 вольт ХХ для ММА многовато как то. Это больше похоже на рабочее напряжение в режиме CUT.

Завтра фото внутренностей скину. Схема управы очень похожа на COLT-1300, конечно же очень отличается,но самое подходящее из всего что удалось найти. Так же есть транзистор в цепи шунта ТТ, хотя я так понимаю,что бы транзистор начал открыватся,ему или смещение нужно или с ТТ должно приходить минимум начиная с 0,6 вольта.

Выпрямитель проверить и элементы во вторичной ТТ. После Баха от импульса тока и всплеска напряжения на вторичке ТТ, могли выйти из строя эти элементы.

Цитата:

---

Сообщение от Николаевич

Выпрямитель проверить и элементы во вторичной ТТ. После Баха от импульса тока и всплеска напряжения на вторичке ТТ, могли выйти из строя эти элементы.

---

Выпрямитель проверен в первую очередь. Уже и прозвонил всю мелочь,все возможные диодики,стабилитроны,резис торы,сменил ТЛку. Вводит в ступор то,что от лабораторника ОС реагирует. Я уже зашел в тупик и решил создать тему. У меня под подозрением трансформатор тока,подставить нет з чего,а как проверить незнаю. Начал срисовывать схему,но этот процес долгий. Сейчас ищу информацию,что должно выходить с ТТ при определенном токе. На какое напряжение должна реагировать ОС.

измерьте индуктивность ТТ.

Цитата:

---

Сообщение от Николаевич

измерьте индуктивность ТТ.

---

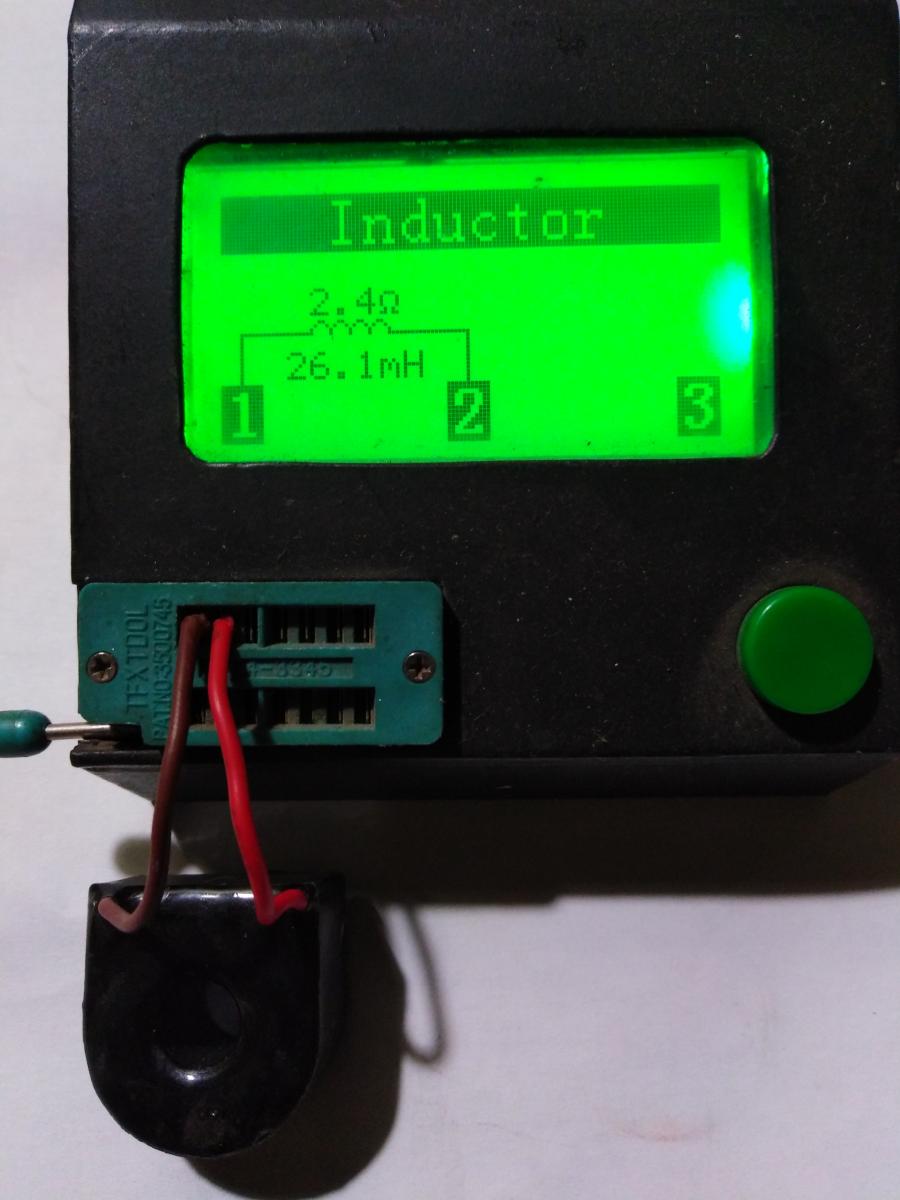

Индуктывность померял,сделал фото внутри.

Цитата:

---

Сообщение от Николаевич

Когда выход сварочника нагружаю через реостат (пружыну) на 60-80 Ампер,.... Напряжение на выходе аппарата какое при этом? ( осциллятор отключить при измерении ).

---

около 30вольт

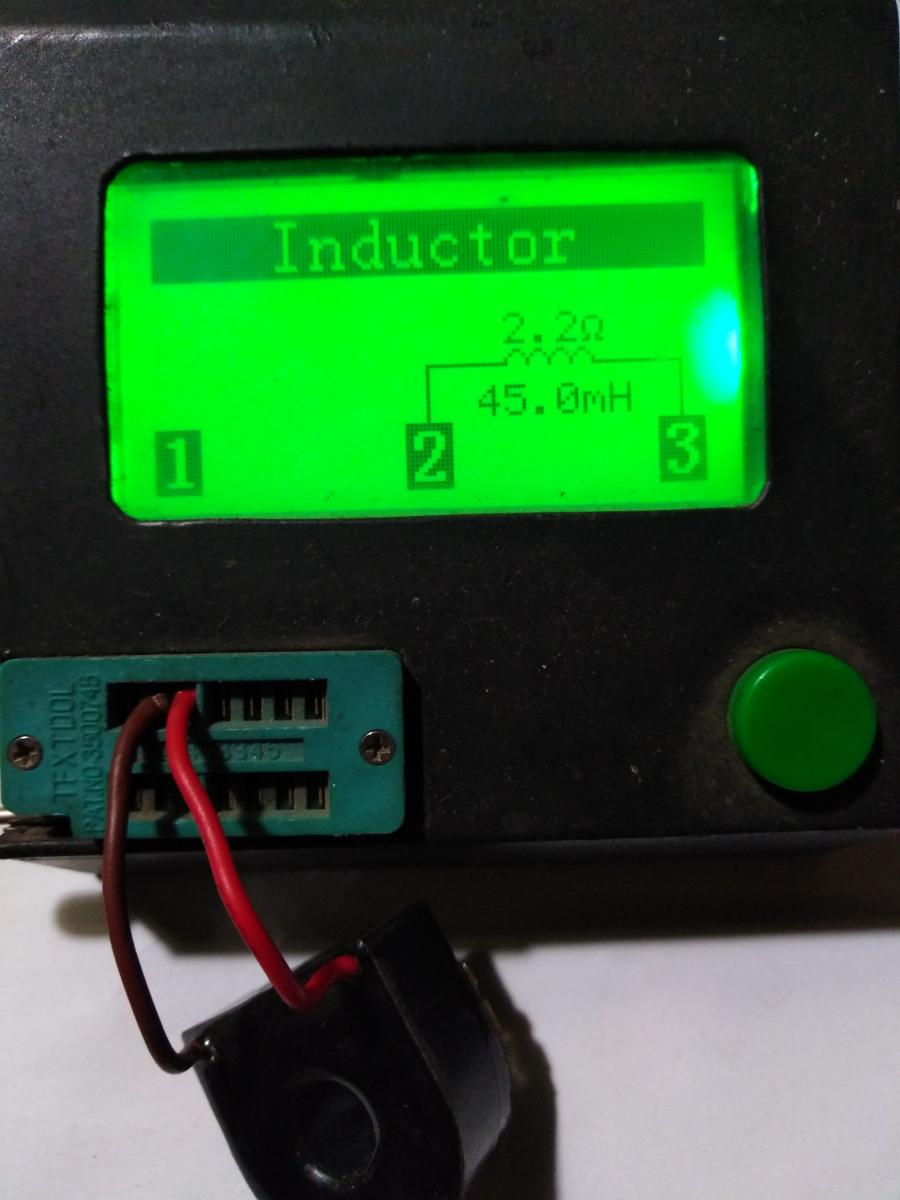

С напряжением понятно - это ММА режим. С ТТ вот не пойму. Измерил один и тот же ТТ. Вот что получилось.
Вложение 12720
Вложение 12721
Вложение 12722
Вложение 12723

Если узел сравнения как у COLT-1300, то всё по схеме просто. На операционнике сравниваюся два напряжения и по выходу операционника управляют входом ШИМ. Может слишком большое напряжение приходит с регулятора тока, а может и с ТТ мало приходит.

Реальная схема отличается от Кольт,хотя похожа очень. Немного срисовал,все что относится к ОС

В общем нашел подставить почти такой же ТТ,толку ноль. Отпаял один из резисторов 10 ом шунта и вуаля,ток регулируется от 0 до 80 Ампер (дальше побоялся) на баласте.Дуга горит прекрасно, но так оставить я немогу,непонятно как поведет себя на больших токах. И что дальше делать,так же непонятно.Диоды около ТТ менял,толку ноль.

Подскажите,можно так оставить с одним резистором или искать дальше?
