Привет! Купил еврокуб, купил сварочник - нужно сделать стойку для установки его на высоте. Хочу сделать в виде табурета, но чтоб ножки были под углом (наподобие пирамиды без вершины, чтоб какбы сопротивление было опрокидыванию). Планирую трубы длиной 3 м и по 0,5 м бетонировать в земле. Так вот как правильно делать угол этих ножек чтоб все под одинаковым углом были и всё сошлось? Надеюсь правильно сформулировал и меня понятно)
Так вот как правильно делать угол этих ножек чтоб все под одинаковым углом были и всё сошлось? Сначала делаем эскиз конструкции, потом с помощью отрезного станка нарезаем заготовки в соответствии с эскизом и необходимыми углами а потом собираем на прихватках - далее ложим уже швы.
Ваш вопрос у меня ассоциируется с таким вопросом - купил машину, а как научиться ездить.
Вот, например, прежде чем варить - посмотрите:
https://www.youtube.com/watch?v=6Lg05X4cG2A
https://www.youtube.com/watch?v=a39pBbl28Ck
https://www.youtube.com/watch?v=CK-zE2TYmDE
Тоесть вы предлагаете сварить на полу всю конструкцию потом нести в огород и там копать-бетонировать? Я планировал сначала забетонировать 4 столбика, а потом их обваривать.
Я предлагаю прежде всего посмотреть ролики в Сети и потренироваться на чем-то ненужном, например, на обрезках уголков или труб.
Сварка - сложное дело с миллионом нюансов, ему нужно учиться. С наскока ничего не получится, к сожалению ...
Делал себе подставку под еврокуб. Не такую высокую, полтора метра всего. Для капельного полива хватает. Но даже на такую высоту мы с кумом тот еврокуб поднимали с помощю такой-то матери. А на два с половиной как планируете?
Собственно по данному вопросу: я сначала забетонировал опорные площадки. Ну вышло подобие свай, а сверху к арматуре пластины из толстого металла приварил. Готовую "табуретку" уже на них выставлял.

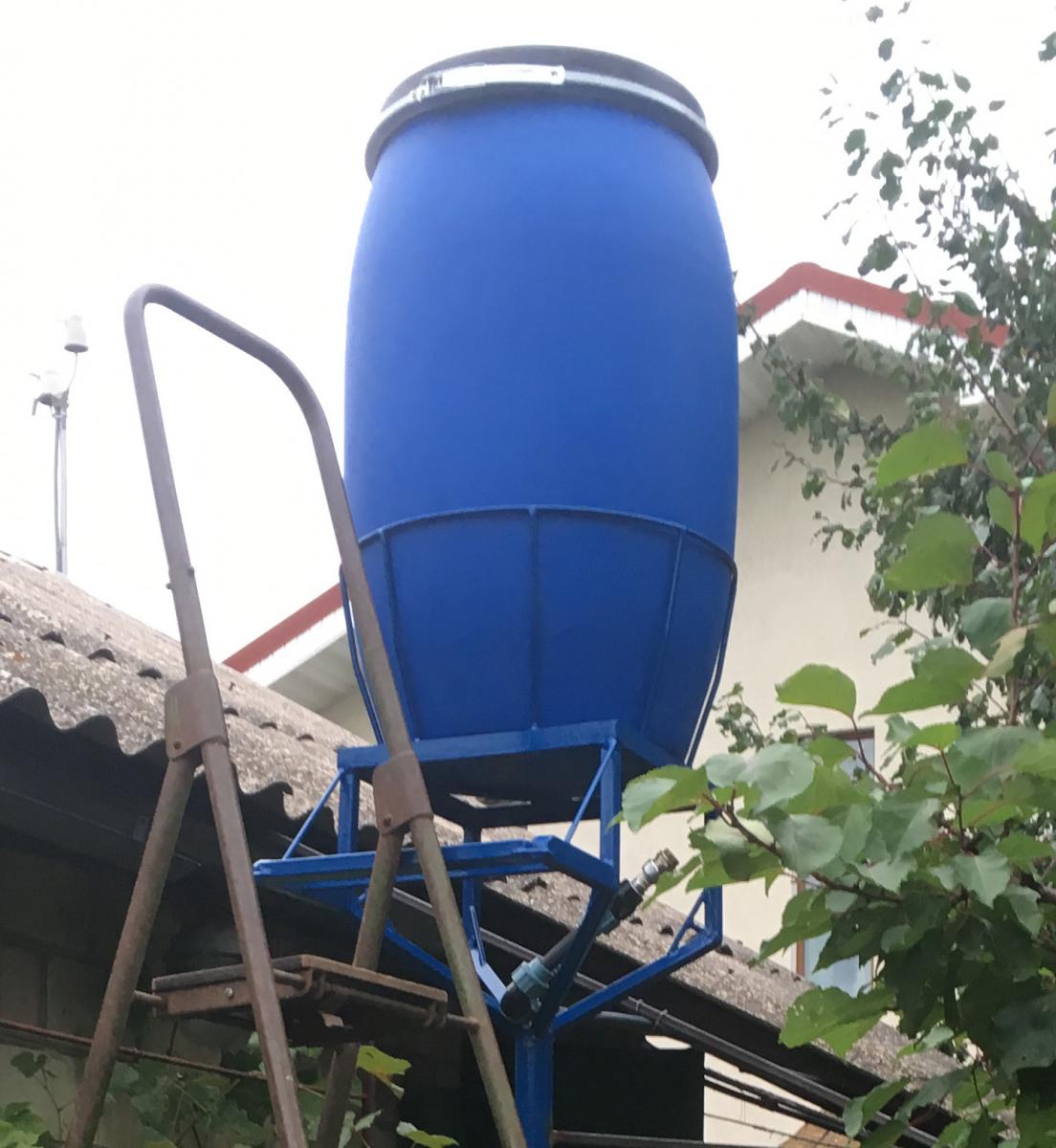

Евро - не евро, куб - не куб, но вот в 19-м году сварил такую "корзинку" для летнего душа. Бочка на 120 л, ее дно на высоте 2,5 м над землей. В конце летнего сезона бочка снимается.
Вложение 12038
Вложение 12039
Я так понимаю не поняли, что прошу не научить варить, а прошу научить скажем так рассчитать и собрать конструкцию. Не чтобы не повело её при сварке и надёжный шов был, а чтобы она семерично выглядела. Как например на фото выше. Как вы согнули и собрали эту корзину так идеально?
а прошу научить скажем так рассчитать и собрать конструкцию., а чтобы она семерично выглядела. - Для этого люди институты заканчивают и то не всегда умеют это зделать. Во втором сообщении написал - всё начинается с эскиза. Рассчитать конструкцию и что бы не завалилась - сопромат. Вообще для этого нужно знать геометрию и пространственное видение того чего хочешь получить. У человека руки нормально стоят поэтому у него симметрично ровная корзина. Если компы не знаю или мобильники, то я даже не буду спрашивать на специализированном форуме - это не моё и всё тут, поэтому я обращусь к соответствующему специалисту. Есть вещи, которые ты понимаешь, просто понимаешь и делаешь, а есть то в чём я дуб, туда я и не лезу. Я вот не понимаю - НАУЧИТЕ РАСЧИТАТЬ КОНСТРУКЦИЮ - как это? Я просто эту подставку под евробак взял бы и зделал.
Если все будет ровно и правильно порезано то оно соберётся само .
Эту конструкцию быстрее и проще сделать чем объяснить как это сделать
Qwazar
"...Эту конструкцию быстрее и проще сделать чем объяснить..."
Ну-у, повозиться пришлось.
Например опора. Был вывернутый из земли ком бетона с куском трубы 1,8 м, кг так на 40-50. А цемента и песка под рукой не было. Яма на три штыка в глубину, налил воды и в раскисший чернозем опустил этот ком, покачал за трубу, выставил по уровню и месту, потом подсыпал и трамбовал.
Пока варил корзину стойка присосалась. Приваривал по месту. С корзиной тоже пришлось повозиться что бы бочка стала на достаточную опору, приварил площадку что бы бочку можно было мыть не снимая.
Третий год, полет нормальный.
fozzy412
"...Как вы согнули и собрали эту корзину так идеально?..."
Верхнее кольцо и стрингеры из катанки 6 мм. Сварил кольцо, надел на перевернутую бочку, потом гнешь стрингер с проверкой на прилегание. По первому как по шаблону гнешь остальные. Ставишь бочку на площадку или наоборот, прикладываешь стрингер и прихватываешь 2-х мм электродом к размеченному кольцу..
На бочку естественно мокрую тряпку, полиэтилен все таки, хоть и толстый.
Все прихватил, бочку в сторону и обвариваешь.
Ну-у. как то так.
