Рванул TOP224 в дежурке -заменил и ничего ,все проверил и ничего ,нет напряжения с дежурки нужна схема
хотя бы БП
https://b.radikal.ru/b38/2102/c0/9e1e45bd2915.jpg
https://c.radikal.ru/c40/2102/c0/308fd35ce803.jpg
https://c.radikal.ru/c28/2102/bd/4b20d0fb3f4d.jpg

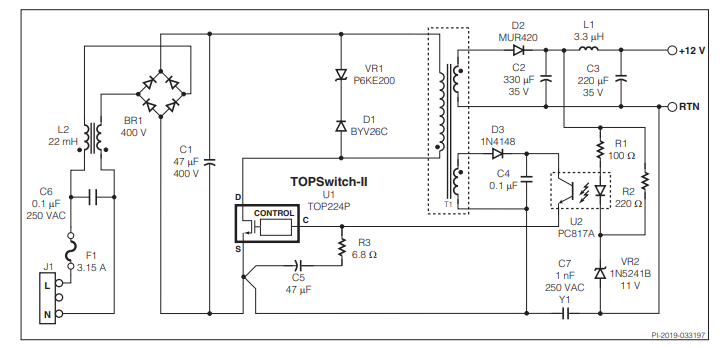

Ну так, схема с даташита должна соответствовать. Там 3-4 детали в обвязке этой ТОР224. Ну, а так как жахнуло, и нет попыток запуска, может и транс умер.
Чтоб ТОП начал генерировать, на выводе CONTROL напряжение должно подняться до 5.5-5.7 вольт. Должна быть пила 4.7-5.7 вольт.
Транс размотал - весь целый,,осциллографа нет ,ориентируясь только по напряжению
если есть схема платы дежурного питания -бросьте плиз
Транс не нужно разматывать. Для начала индуктивность проверить нужно.
Обязательно даташит почитать. Лучше через гуглопереводчик.
Вложение 11551
Вложение 11553
Без осциллографа в ИИП лезть - смелый поступок.
Интересно, а как теперь транс назад наматывать? Индуктивность есть чем мерить? ТОР очень капризны к качеству намотки. Насколько я помню....
На плате под одним пином надпись +24 v(выход ,я так понял )на схемах нет
-Транс смотал аккуратно изолировав слои.

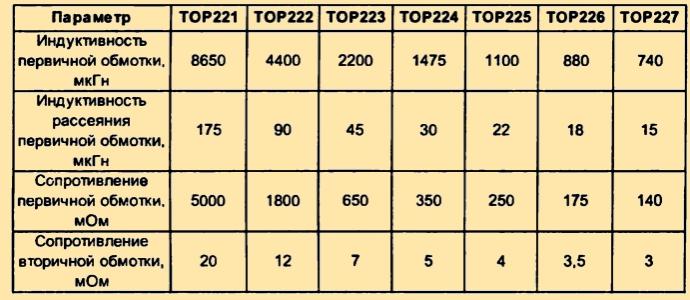

В таблице сопротивление обмотки почему то в мОм ,а не в Ом
Непонятно как рассеивание мерить
Да какая разница. Вторичек хоть 10 шт. может быть, главное чтоб в выпрямителях всё целое было, никаких КЗ и прочих утечек.... Схема управляющей обмотки и всего, что касается обратной связи остается неизменным.Цитата:
На плате под одним пином надпись +24 v(выход ,я так понял )на схемах нет
Ну правильно. Миллиомы.... А сколько должно быть в несколько десятках витков.....Цитата:
В таблице сопротивление обмотки почему то в мОм ,а не в Ом
Для начала на индуктивность опираться нужно. Эти миллиомы мерять попросту нечем.
Вторичку закорачиваем, меряем индуктивность первички, со стянутым сердечником, конечно же....Цитата:
Непонятно как рассеивание мерить
Это не ремонт - это доламывание. Зачем трансформатор разматывать? - что вы там хотели увидеть:confused: Имея осциллограф, LC-метр, ESR измеритель, мультиметр и соответственно знания работы БП и как его безопасно запустить, там то делать нечего. Схема - достаточно даташит, как впрочем и делается большинство аппаратов опираясь на зарисовки и даташит на входящие в состав элементы в частности микросхемы. Попытки сделать аппарат имея в распоряжении только тестер это с родни удалять апендицит кухонным ножом. Написал как есть - просто как вспомню аппараты расковырянные владельцами, а потом принесённые в ремонт, аж мороз по коже. И ещё - где гарантия, что ваш заменённый TOPер не фуфлыжный, а гарантии никакой.
Как-то даже и не подумал, что мое предположение о трансе может привести к его незамедлительной и полной разборке :(
Всё правильно вы написали и дали информацию, только нужно ещё правильно ей воспользоваться. А трансформатор разбирается когда всё уже проверено и сам трансформатор промерян для начала в плане обрыва обмоток потом индуктивность, можно и косвенно имея осциллограф. Размотать половина дела если не меньше - потом его ещё нужно правильно намотать если нет нового.:-)Цитата:
Сообщение от mayachka
Осциллограф осваивать надо ,спору нет ,я только учусь ,ведь и Вы когда-то учились.
Вот и скажите (кто знает конечно )какие осциллограммы должны быть и на каких точках ,в общих чертах.
Благодарю.
"Осциллограф осваивать надо ,спору нет "
Итак, первый и пожалуй самый важный шаг Вы сделали. Учить нужно начиная с теории, базы школьного курса физики (электричество) в принципе на начальном этапе достаточно, если не только запомнили но и поняли, что и как.
Как устроены и как работают радиоэлементы: резистор, конденсатор, индуктивность, полупроводник - диод стабилитрон транзистор полевой транзистор...
Тогда можно переходить к чтению схемы и изучению принципа ее работы.
Что покажет осцилограф? А все зависит от того куда тыкаете, может врать, может сгореть а может и шандарахнуть.
Безопасные методы работы с электрооборудованием до 1000 В.
Так что будьте готовы что Ваш сварочник скорее всего превратится в макет или полигон для освоения сей премудрости. Ну и с соответствующим результатом.
Одно неловкое движение и кошелек облегчается.
Это не механика, транзисторы не шестеренки, внешний вид и неисправность зачастую не коррелируются.
И даже не электрика.
Это намного хуже.
НО - дорогу осилит идущий.
Всё верно когда то учился и сейчас учусь - держу так сказать руку на пульсе развития радиоэлектроники - начинал учиться лет так это 50 назад, когда не было инета и оччччень мало литературы по электронике, да собственно и спросить не было у кого.Цитата:
Сообщение от святославыч
Какие осциллограммы должны быть и где? С одной стороны у вас нет осциллографа, а с другой стороны - в даташите есть осциллограммы, поэтому не вижу смысла их дублировать.
Читать и изучать теорию, только в этом случае будет успех. На этой микросхеме в инете полно схем самодельных блоков питания с описанием и эти конструкции особо не отличаются от БП в вашем инверторе, разве что выходным напряжением, что не существенно для понимания принципов работы обратноходового преобразователя.
[/QUOTE]
Это Вы верно подметилиЦитата:
Сообщение от Микитович
Да ,так получилось., из детских увлечений в середине 80х электроника (радио монтаж) стала моей профессией в будущем .Мои изделия работают на нескольких континентах и т.д.
-Но однажды вечером в гараже сгорел инвертор..
Рванул TOP224 в дежурке -заменил и ничего ,все проверил и ничего - так там еще куча всего может сгореть, проверить бы не мешало... :)
А то, что транс размотал - это хорошо, опыт появился. А то, что там все вроде нормально - то у меня тоже было все вроде нормально, но витки-то были короткозамкнутые!
Лучше перешерстить ютуб - там много и по ослику, и по осциллограмма, и по всему-всему. Я тоже так учился (учусь)Цитата:
Сообщение от святославыч
"...Транс размотал - весь целый,..."
Ну что тут скажешь. Наверное еще и микросхемы нужно вскрывать, а то вдруг там микрошестеренка отвалилась.
:-)
"...Лучше перешерстить ютуб - там много и по ..." - польза будет, ежели до шерстения освоить теорию и вникнуть в принципы работы элементов. Хотя бы основных.
А иначе это просто будет забавное чтиво.
