Ресанта 220 горит лампа накала для проверки

Здравствуйте! Ресанта 220 GP 44 стандартной проблемой нет выхода и горит перегруз.Были пробиты по одному транзистору на обеих

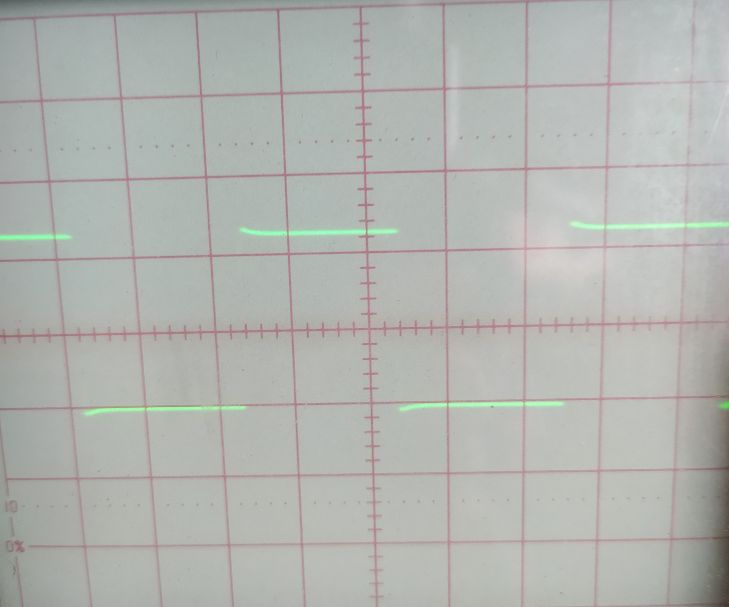

плечах FGH40N60(SFD) буквенным обозначением.Прощупал драйверную часть что странно не нашел ни чего пробитого.Осцилограмму прилагаю нижнем плече на затворах паянными транзисторами снятым высоким
Вложение 10937 Вложение 10938

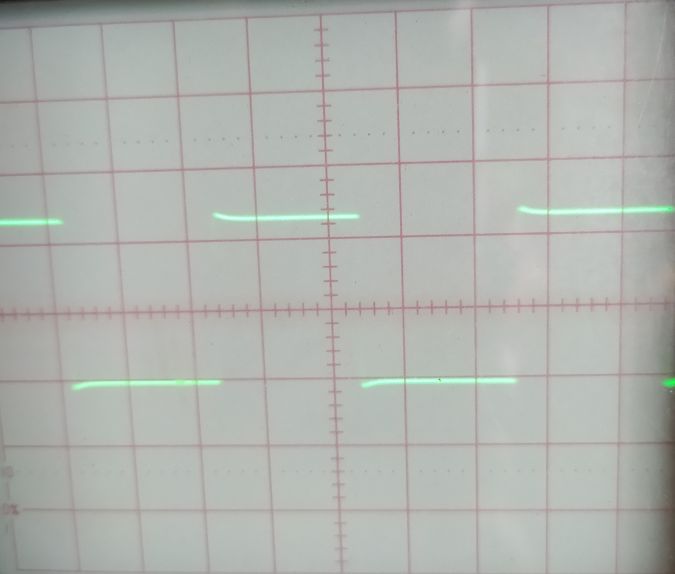

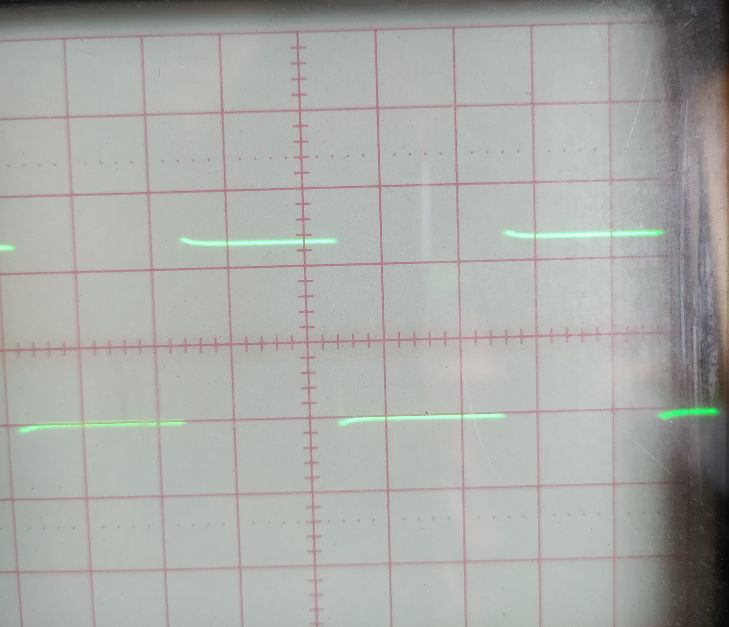

Верхнее плечо Вложение 10939 Вложение 10940 во всех осцилограммах Volts\Div-10 Time/Div-10µs
Поменял на такие же транзисторы только буквенные обозначения(UFD).Сделал технологический разрыв Вложение 10935 и навешал
лампу накаливания 95Вт аппарат запустился,на выходе 64.5вольта накал горит примерно 1\4 часть ярко оранжевым цветомВложение 10936.Явно что то не так,
сравнил с точно таким же аппаратом,но тогда там получается накал еле видно если рукой прикрыть лампочку.Помогите пожалуйста разобраться
в моей проблеме,из за чего горит накал так ярко?

Если сравнивали с таким же аппаратом - частота совпала?
Не треснул ли феррит, или увеличился зазор (такое бывает)?
Проверить плёнку по +-310вольт.
Не обижайтесь, но как все задолбали, неужели трудно уточнить, где нулевая линия??? А то по картинкам сигнал или 0 и +22вольт, или -10 и +12 вольт. Если второе - маловато будет.
Рассмотрел оптодрайвер, размах сигнала в норме... Дурная привычка, измерения драйвера с закрытым входом...

Накал лампы не показатель. Нужно смотреть форму тока намагничивания СТ.

Вам Xort01 написал - 1 пункт. Разберитесь с частотой. Внешний делитель 10 а на осле сколько на аттенюаторе?

Цитата:

---

Сообщение от Xort01

Если сравнивали с таким же аппаратом - частота совпала?

---

Посмотрел на обеих сварках на всех затворах результаты,подсчитал осциллографом и мультиметром,результат почти одинаковый что с осциллографом что с мультиметром

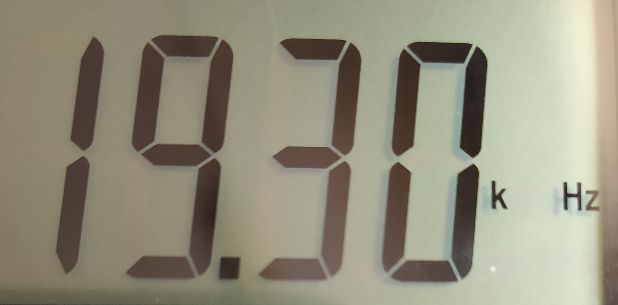

Частота ремонтируемой сварки на всех затворахВложение 10941 а это с исправного сварочного для сравнения на всех затворахВложение 10942
Частоту мерил на обеих сварках паянными транзисторами но обесточенным высоким

Цитата:

---

Сообщение от Xort01

Не треснул ли феррит, или увеличился зазор (такое бывает)?

---

Если речь идет о силовом трансформаторе,то я его перекинул с заведомо исправного аппарата,результат не изменился.

Цитата:

---

Сообщение от Xort01

Проверить плёнку по +-310вольт.

---

Если можно уточните пожалуйста что этим хотели сказать,вопрос не совсем понял

Цитата:

---

Сообщение от Xort01

Не обижайтесь, но как все задолбали, неужели трудно уточнить, где нулевая линия???

---

Не обижаюсь) Если я правильно понял перед измерением центр луча был выведен ноль

Цитата:

---

Сообщение от Xort01

Дурная привычка, измерения драйвера с закрытым входом...

---

я не думаю что измерял драйвер с закрытым входом,положение рычажка стоит (DC) я специально погуглил это положение считается открытым.
В моей предыдущей теме когда было положение (AC) даже сам Николаевич посоветовал переключить на (DC).Если надо то могу и в режиме (AC) скинуть.

Цитата:

---

Сообщение от aleksz9419

Нужно смотреть форму тока намагничивания СТ.

---

Это как ? я не совсем понимаю,если можно поподробнее пожалуйста

Цитата:

---

Сообщение от Николаевич

Вам Xort01 написал - 1 пункт. Разберитесь с частотой. Внешний делитель 10 а на осле сколько на аттенюаторе?

---

Николаевич,я не совсем корректно понял ваш вопрос.Сделал измерения и сфоткал.Вложение 10943Стрелкой указал положения,центр луча выведен на ноль.Если что то не так
то объясните пожалуйста по подробнее,я постараюсь ответить на ваш вопрос корректно

Н-да... Открытый вход - измерение AC и DC. Закрытый вход - измерение только AC.
На фото затворной осциллограммы сигнал почти симметричен, вот и предположил про закрытый вход. Если измерения проводились при открытом входе (как на фото осциллографа) - то что-то не так: маловато напряжение для нормального открытия IGBT. По идее на выход оптодрайвера приходит однополярное питание, а отрицательное напряжение получается искуственной "землёй" при помощи стабилитрона. Какой оптодрайвер стоит и под сомнением целостность стабилитрона.
Плёнка - блокирующий плёночный конденсатор, обычно устанавливается поближе к транзисторам, для блокировки ВЧ выбросов. Вы сравнивали накал с таким же аппаратом, а резали дорожку в том же месте? А то, может суслика нет?
Форму тока намагничивания смотреть трансформатором тока на первичной обмотке силового трансформатора.

!!! А на второй сварке что, и размах сигнала такой же??? Чтоб транзисторы долго не жили наверное...
Срисовывайте схему драйвера.

Цитата:

---

Сообщение от Xort01

А на второй сварке что, и размах сигнала такой же??? Чтоб транзисторы долго не жили наверное...
Срисовывайте схему драйвера.

---

вот вторая рабочая сварка,на панели управления осциллографа ни чего не тронуто,что указано стрелкой то и стоит все,центр луча ,,0,,
Вложение 10944

Цитата:

---

Сообщение от Xort01

По идее на выход оптодрайвера приходит однополярное питание, а отрицательное напряжение получается искуственной "землёй" при помощи стабилитрона. Какой оптодрайвер стоит и под сомнением целостность стабилитрона.

---

я тогда сегодня скину транзисторы с платы,проверю еще раз драйверную часть тщательно стрелочным прибором для надежности и проверю стабилитроны отдельно лабароторным блок питанием через килоолмный резистор для точной определения стабилизации

Цитата:

---

Сообщение от Xort01

Вы сравнивали накал с таким же аппаратом, а резали дорожку в том же месте? А то, может суслика нет?

---

Дорожку резал в точно таком же месте,прозвонил прибором для убеждения Суслик)) что? имеется в виду сопли то нету.

Как-то для IGBT общепринято, что напряжение положительного импульса должно находится в диапазоне 15-18 вольт.
Посмотрел даташит на Ваши транзисторы - 12,5 вольт для них не смертельно, но всё равно приводит к лишнему нагреву. Скорее всего с драйвером всё в норме, просто он странный: бесполезное смещение аж в -10 вольт и всего 12,5 в плюс. А могли бы сделать -4,7 и +17,8.
Что имеем:
трансформатор - меняли
драйвер - можно сказать в норме
частота ~одинакова
остаются только снаббера и блокировочный конденсатор по +-310 вольт...
Ну и извиняюсь, топология силовой, косой мост?

Вот ваш драйвер
Вложение 10945
Вот осциллограммы на затворах транзисторов
Вложение 10946

Форму тока можно посмотреть на резисторе 1-2 Ома в первичной цепи силового трансформатора. Осциллограф - через развязывающий трансформатор.

Приветствую всех! Извиняюсь за долгое молчание,немного приболел.Видимо с транзисторами мне не повезло.
Перекинул транзисторы с рабочей сварки,имею в виду силовые ключи
накал лампы стал еле заметно и напряжение на выходе стало 73В.Хотел узнать мнение спецов Как подобрать
правильные транзисторы чтобы не попадать в такие случаи?На что обратить внимание,как различить лучшие
худшие транзисторы?Где я живу в Перми эти транзисторы не особо так то дешевые.Самый дешевый от 250р до 500р.
Очень бы хотелось советы спецов по выбору и подбору транзисторов.

Во первых - покупать в проверенных местах.
Во вторых - скупой платит дважды, не надо вестись на дешевизну с мыслью: а вось повезет.
Ваши транзисторы продаются на каждом углу, по подозрительно низким ценам, следовательно и подделок на них валом. Где-то попадалось, что 40n60 и 60n60 - самые подделываемые транзисторы...
