Kaiser NBC-250 бабахнул

Принесли с вылетевшими силовиками, зарядным резистором и одним сгоревшим диодом в полумосте.
Схема Вложение 10925
Проверяю по методике скомпонованной с разных форумов:
1. Проверил обвязку вторичных цепей ТРГ - по приборам всё нормально.
2. Запитал задающий от ЛБП.
- на выходе 3844, частота около 67 кГц
Вложение 10926
- на затворе IRF110 какая-то фигня
Вложение 10927
- на стоке IRF110
Вложение 10928
- на вторичных обмотках ТРГ
Вложение 10929
3. Отпаял нагрузку вторичных обмоток ТРГ - осциллограммы не изменились.
Вот думаю - полевик или накрылся ТРГ? Хотя полевик по прибору нормальный, обвязка тоже.
Тогда, думаю, нужно заменить сердечник в трансе.

Цитата:

---

Сообщение от ЧеПаЕв

... и одним сгоревшим диодом в полумосте.
Схем

---

А где у Вас полумост на схеме???
По осцилограммам никакого криминала нет, ищите черную кошку?
Если на затворах силовых транзисторов всё хорошо, к чему Ваш пост, а если плохо - где осцилограммы?
Обвязку ТТ проверили на всяк случай?

Извиняюсь - "косой":(
Силовые в дороге, решил подстраховаться и проверить всю цепь прохождения сигнала.
Вот и возникли вопросы.
Вы хотите сказать, что эти кривули при подключении транзисторов или эквивалентов преобразятся в красивые импульсы?

Я хочу сказать, что не понял, что Вас смущает. Осциллограммы вполне в норме, и интереса не представляют. Интерес представляет сигнал на затворах силовых транзисторов, но его здесь нет :confused:. Вот там и надо смотреть красивые "кривули" или нет.

Просто начитался на других сайтах о старении феррита и полез в дебри.
Все талдычат о полной замене элементной базы в драйвере, типа из-за них и стрельнули транзисторы с диодом.

Никогда не приходилось менять феррит. Менять элементную базу или нет, покажет форма импульса, пока разговор не о чём...
Если транзисторов пока нет, повес те вместо них конденсатор 4,7-10нФ и посмотрите осциллограмму.

Подпаял резисторы 240 Ом/2Вт. Фото осциллограмм -
Верхний ключ, размах 22,5 В.
Вложение 10930
Нижний ключ
Вложение 10931
Размах импульсов не слишком большой и ещё фронтальные выбросы?

Вешать надо конденсаторы, а не резисторы!
Затворные стабилитроны целы?

Нагрузи ТГР 1кОм и параллельно 4,7 - 10 нФ. Где ноль осциллографа?

Вот реальная осциллограмма на затворе транзистора нагрузка 220 Ом. Нагружен каждый выход драйвера и осциллограмма на каждом затворе - нуль посредине то есть вход открытый у осциллографа, 5 вольт.клетка.
Вложение 10932

Затворные стабилитроны по прибору целы.
Осциллограммы снимал с закрытым входом.
Уже впаял транзисторы, попробую посмотреть сигналы при питании от ЛБП.
Может заменить, на всякий случай стабилитроны супрессорами?

Осциллограммы снимал с закрытым входом.- При измерениях - забудьте что в осциле есть закрытый вход!!!
Может заменить, на всякий случай стабилитроны супрессорами? - кто собственно ремонтирует? Если не уверены в проверке - значит меняйте. Зачем что то на что то менять?- если можно поставить то, что стояло если конечно в этом есть необходимость.

Вот что получилось с открытым входом:

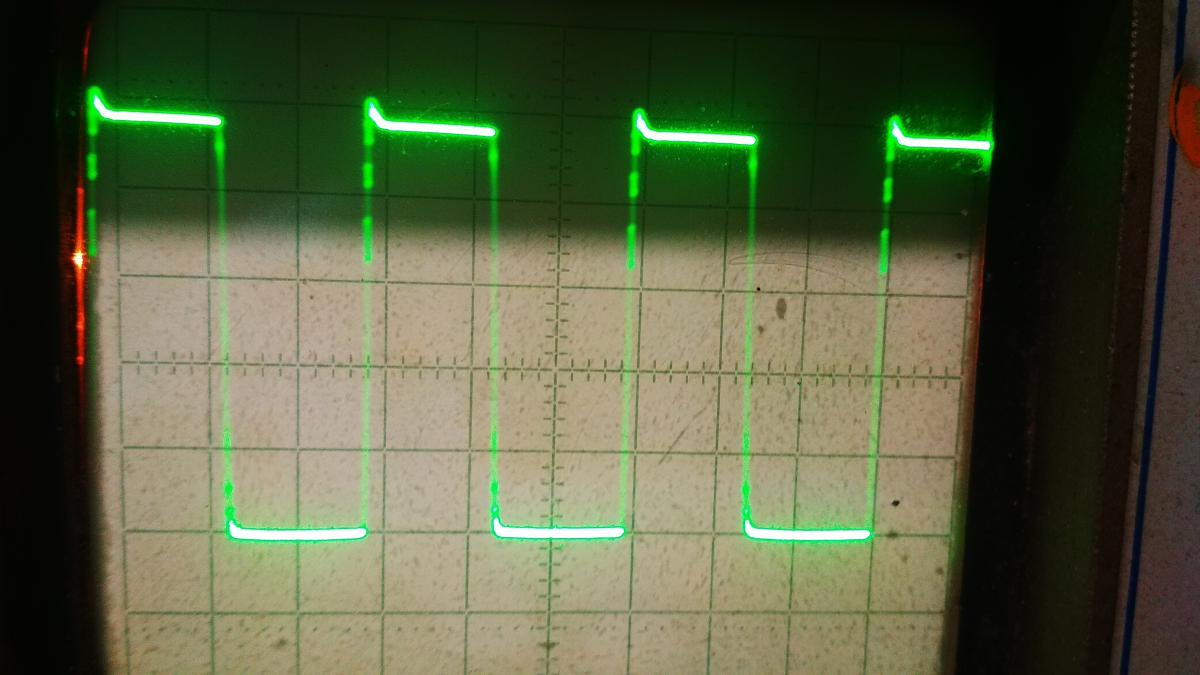

Верхний ключ, 5В/дел, 5 мкс/дел.
Вложение 10933

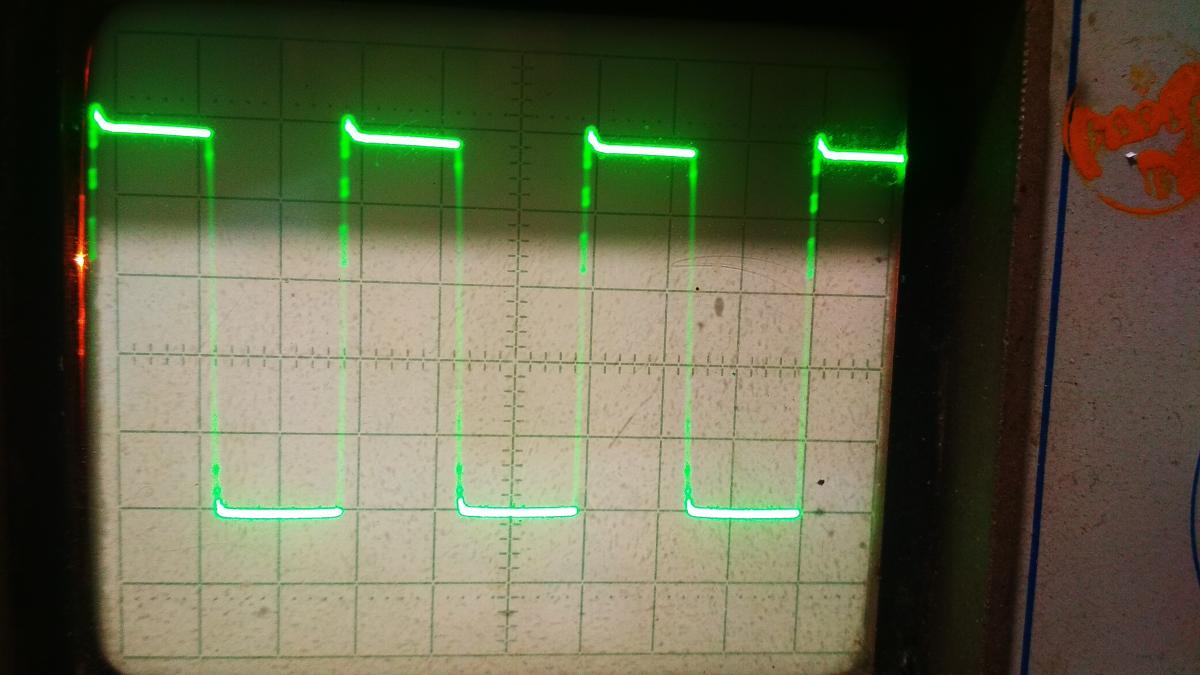

Нижний ключ
Вложение 10934
На фронте импульсов что-то звенит или это нормально?
Стабилитронов в SMD нет в наличии.

Цитата:

---

Сообщение от ЧеПаЕв

На фронте импульсов что-то звенит или это нормально?

---

Да где же Вы звон увидели??? Это уже смахивает на параною. Отличные осциллограммы, как и должны быть! Форма импульса и размах - всё отлично.

Будем надеяться что параннои нет, начитался на других форумах ненужной информации о феррите, кривизне фронтов и т.д., вот и придираюсь к некоторым вещам возмущая "обветренных как скалы" спецов. Прошу прощения.

Нормальные осциллограммы - и в плюс есть и в минус есть:)

Это долбаный карантин всё испортил, теперь даже осциллографу приходится вход кондером закрывать!

Цитата:

---

Сообщение от ЧеПаЕв

Это долбаный карантин всё испортил, теперь даже осциллографу приходится вход кондером закрывать!

---

Надеть на осла маску, каску и противогаз - вход открыть и измерения производить ночью:D

Возьмём на вооружение:)
Главное на щупы ничего не одеть:)

Запустился.
Всем спасибо.
