На какую схему можно опереться?

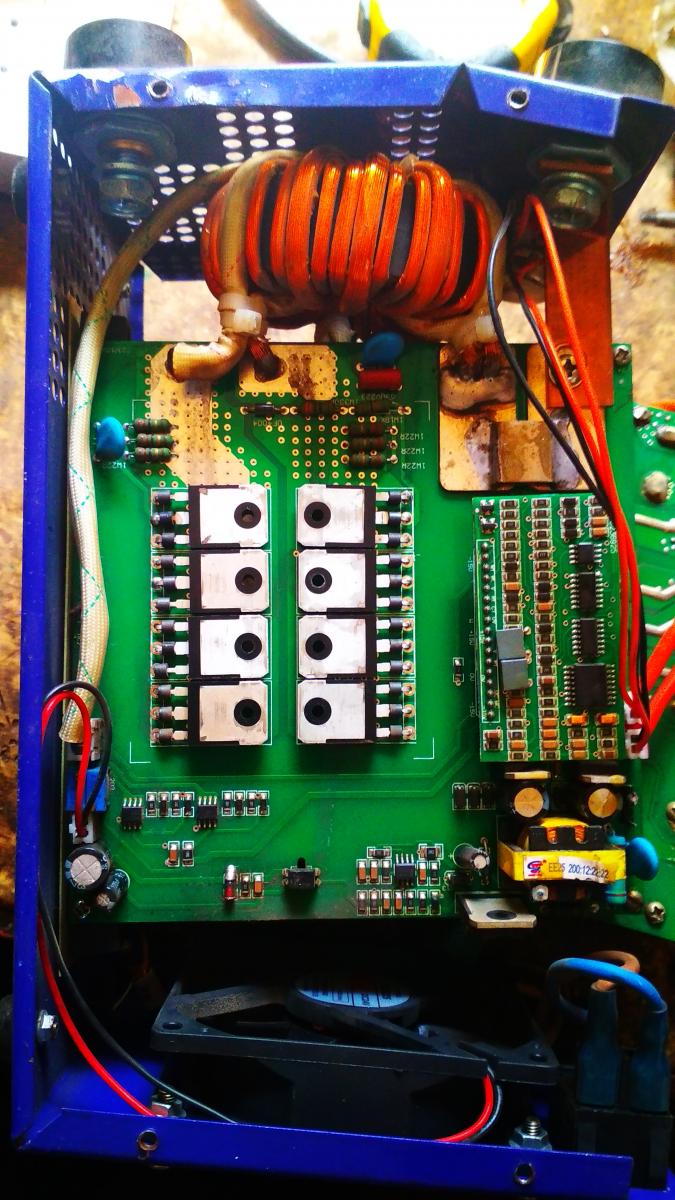

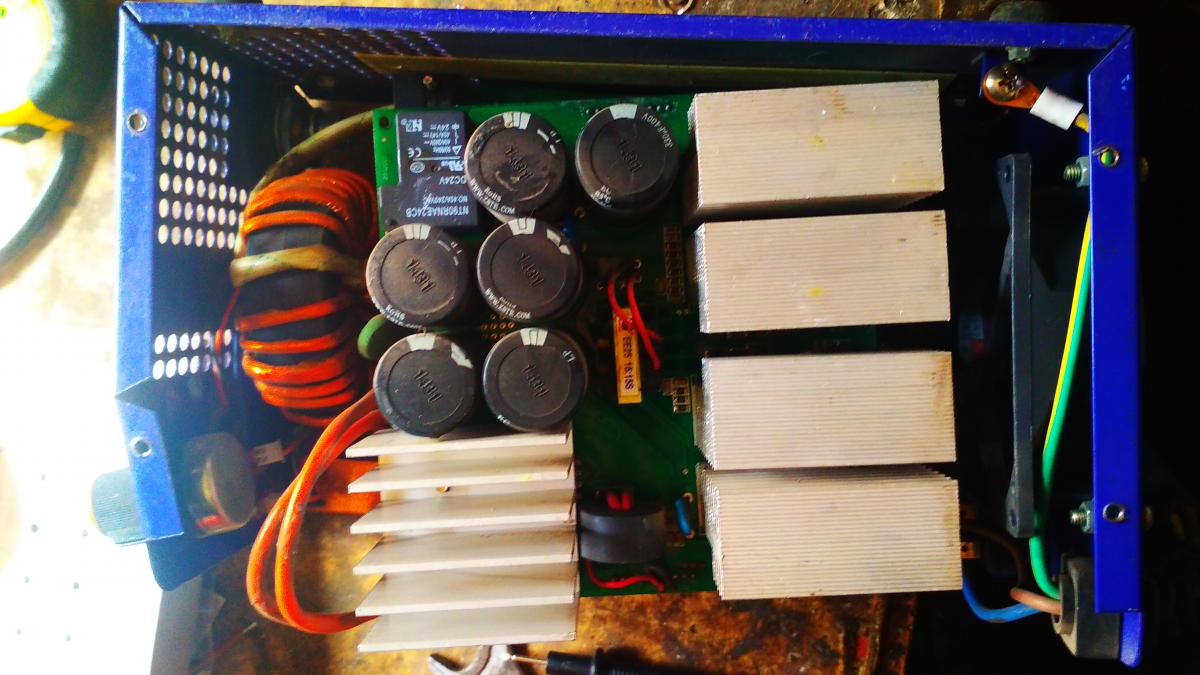

А чего там внутри. Фотоооооооооо:) Ремонтил Riga MMA-240 SI - может у вас внутрянка другая.Цитата:
Сообщение от ЧеПаЕв
Лучше на схему из головы и мозги из неё. Много раз описана метода диагностики и прочего.
Что есть, то есть. Даже Гугл по картинкам находит схему.Цитата:
Сообщение от aleksz9419
Это как?Цитата:
Сообщение от Николаевич
Это набираем в поисковике - схема сварочного инвертора- выбираем - картинки - и листаем картинки - видим подходящую схему - открываем - если не то открывается копируем название клона - забиваем в поисковик и смотрим картинки - открываем ссылки и таким образом получаем желаемое:)Цитата:
Сообщение от ЧеПаЕв
Замерил напряжения +15В и -15В на разъёме ПУ - в норме, вентилятор работает.
Но все четыре микросхемы на плате управления довольно-таки тёплые на ощупь, градусов 50.
Думаю такого не должно быть, от чего им там греться.
Нужно узнать обстоятельства при которых инвертор вышел из строя. Измерить напряжения на входах и выходах операционников - может им всем капец пришёл.
По фото очень похоже на Кенде и РосвелдВложение 10913Вложение 10914Вложение 10915
Операционники поменял - результата нет. Нашёл пробитый диод типа 1N4148 в цепях защиты D22 схема Micro_____205______________.pdf.
Светодиод перегрузки погас, появилось напряжение на выходе.
Радиатор на выходные диоды поставил на теплопроводящую пасту для процессоров с серебром, т.к. первоначально там её вообще не было.
Сжёг два электрода - пока всё нормально.
Всем спасибо!
Перефразирую советский мультик: схема, схема - мозги. Рад помочь.
Что за мультик?
"Крылья, ноги и хвосты" ?
