Ищу схему Протон иса-245 кс

Добрый день, помогите со схемой Протон Иса-245кс
Сгорел выходной диод A66UB300N,
После замены на150EBU04 не работает БП
Фото прилагаю...

О каком БП речь ? Он кажись с самопитанием.

я имею ввиду блок питания самого сварочного на сетевых конденсаторах 310В,дальше непонятно микросхемы залиты компаундом ,неизвестна маркировка

Вобщем нужна схема самого сварочного,если можете помогите:confused:

может хотябы клон его,если есть,чтобы понять какая шим в бп и померять питания

Есть у него и клоны, а вот схемы нет - я их ремонтирую без схемы, понимая принцип построения сварочного инвертора. Поэтому видя на фото выходной трансформатор и дополнительную обмотку написал что он с самопитанием.

чтобы понять какая шим в бп и померять питания - нету там БП как в традиционном сварочном инверторе - там одна ШИМ на впаянном модуле и она ВСЁ в инверторе, и БП и инвертор так как аппарат с самопитанием.

Это не про ваш аппарат у Измаил-Инвертора видео ?

https://www.youtube.com/watch?v=06C6q1wnjUo

Вобщем ситуации такая,принесли,я включил,моргал перегрев импульсно,и в момент моргания светодиода перегрева,пытался вращатся прерывисто кулер, после замены выходного диода, тишина полная

Может хотябы похожую схему с самопитанием, чтобы понять где копать...

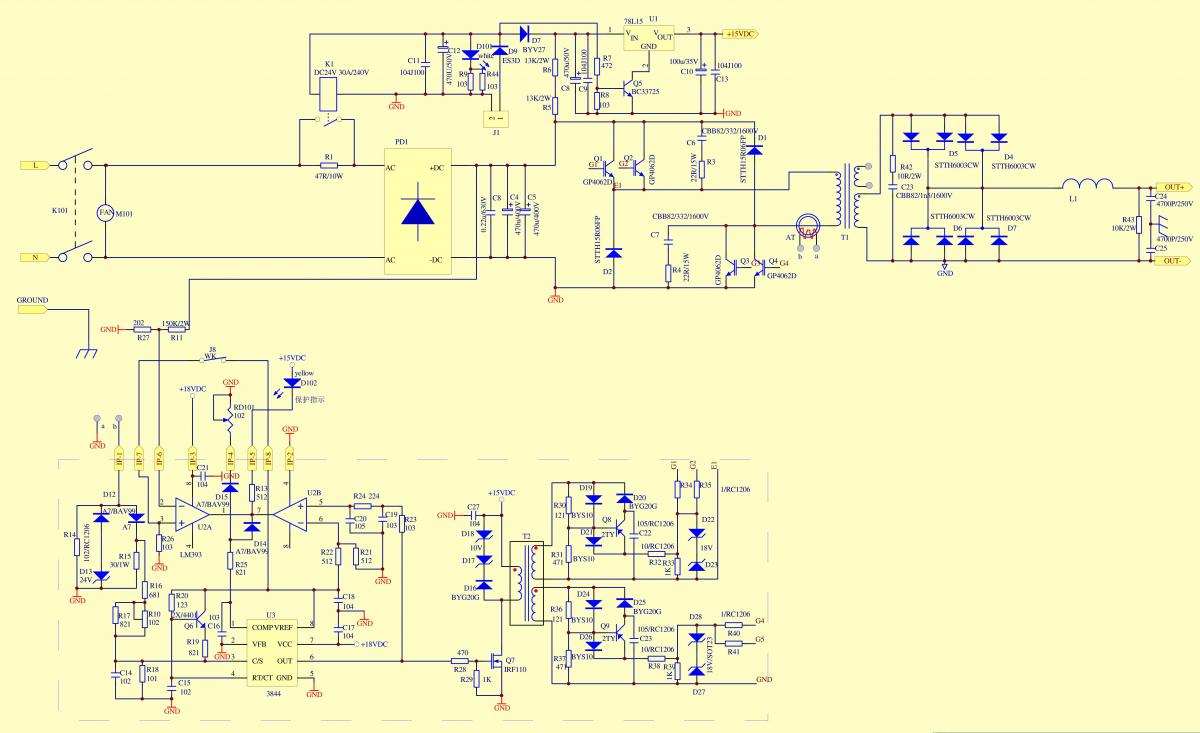

Вот схема аппарата с самопитанием
Вложение 10909
В вашем аппарате такой же принцип работы.
Если после вашего ремонта аппарат вообще замолчал, значит вы чего то напутали при ремонте.

Добрый день,победил я данный аппарат,причина банальная,микротрещины смд компонентов,пропайка всех смд и мини платки решила проблему

Благодарю за помощь
