Ресанта 220 подскажите

Здравствуйте. Прошу сразу не закидывать меня помидорами.. я можно сказать дилетант но стараюсь учиться. Попросили посмотреть этот аппарат шасси gp
44 драйвера 3120. Звонились все четыре силовых транзистора. Выпаял оказалось там стояло три RJH60F5 и один FGH40N60 SFD. Дежурка тоже пострадала

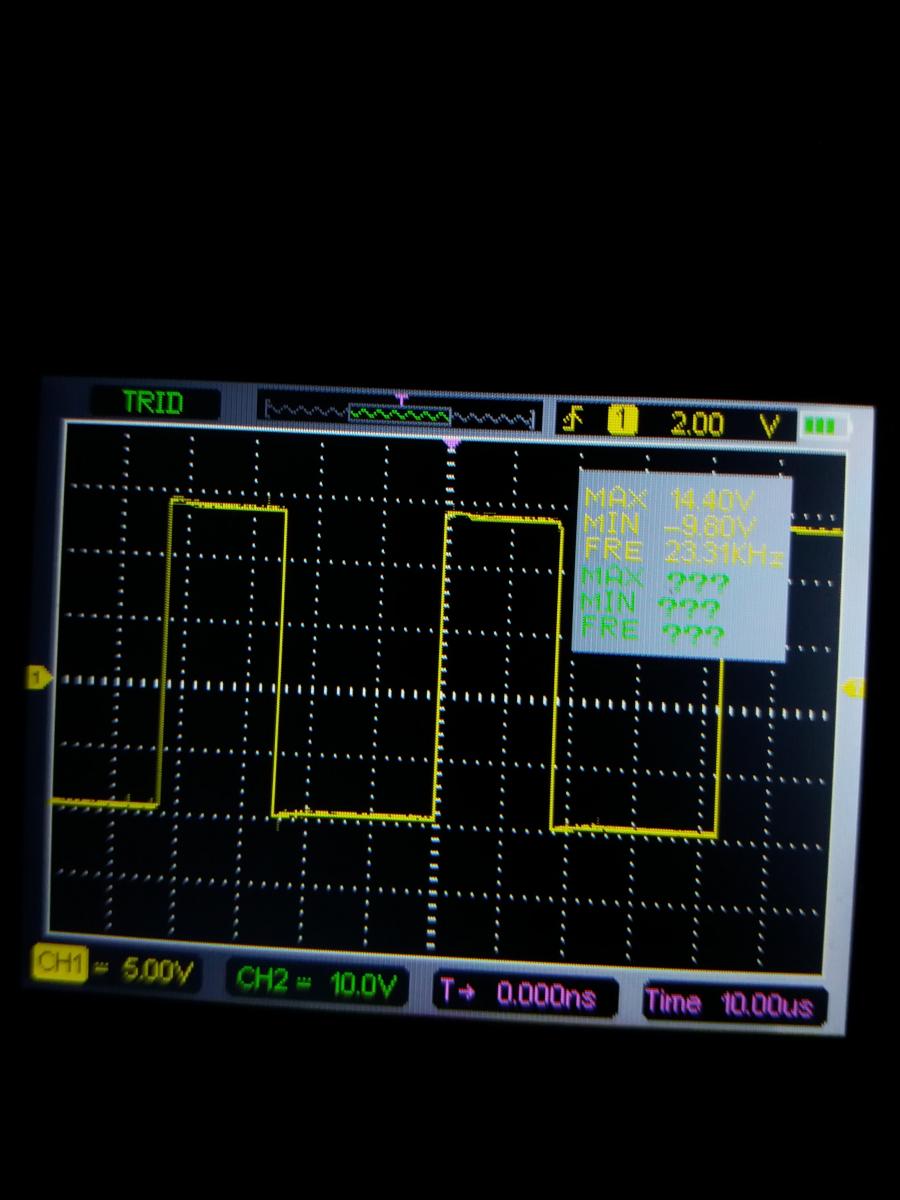

немного. При проверке драйвера показывает 23 кГц вроде как всё по норме при замыкании оптопары обратной связи появляется аж 93 кГц это же много?
должно быть 50-60 кГц? мерил без нагрузки затвор - эмиттер. Ещё вопрос подскажите почему напряжение на затворе 15 в это вроде как норма но
ведь в схеме драйвера стоят стабилитроны на 18 v не должно ли быть это напряжение на осцилограмме? Так же видно что перепаивались компоненты
после 3120 резисторы, стабилитроны но вроде всё целое. Вообщем мои основные вопросы это не большая ли чистота в 93 кГц и почему напряжение не 18
а 15 v на затворе.. Вложение 10523

По затворам - 15 вольт нормально, а стабы на 18 для того, чтобы не грузить драйвера.

Цитата:

---

Сообщение от Xort01

По затворам - 15 вольт нормально, а стабы на 18 для того, чтобы не грузить драйвера.

---

Благодарю. А что нибудь можете сказать про частоту почему такая высокая.? при замыкании оптопары. И не мало ли отрицательное
напряжение в 9.8?

Для современных транзисторов отрицательное напряжение совсем не обязательно.
Про частоту не скажу, схемы у меня нет, а искать - оно мне не надо, поймите правильно... Если схема есть - выкладывайте, можно покумекать.

Частота должна быть порядка 18-20 кГц , замкнув оптрон (коллектор-эмиттер) частота должна возрасти до 50-60кГц (таким образом Вы проверите ОС по напряжению и работу антизалипания). В задании частоты участвуют три конденсатора - один на платке с ШИМ и два на основной плате, один из них включается-отключается транзистором от оптрона.

Благодарю.. был лопнувший одын :o

Цитата:

---

Сообщение от Николаевич

Частота должна быть порядка 18-20 кГц , замкнув оптрон (коллектор-эмиттер) частота должна возрасти до 50-60кГц (таким образом Вы проверите ОС по напряжению и работу антизалипания). В задании частоты участвуют три конденсатора - один на платке с ШИМ и два на основной плате, один из них включается-отключается транзистором от оптрона.

---

Николаевич помогите победить этого беса)) вообщем поменял транзисторы загрузил на баласт ток не регулируется и загорается перегруз. Надо смотреть
плату управления?

Megatron Я не знаю что вы меняли после выхода из строя выходных транзисторов. Как правило сгорает зарядный резистор. И срабатывает ли реле при включении. Схема контролирует 320 вольт через делители. То есть если реле не замыкает зарядный резистор напряжение будет падать при нагрузке аппарата - схема увидит уменьшение напряжения и будет загораться жолтый светодиод. От регулятора тока проверить цепь в схему управления. Опорное 5в на выводе ШИМ. Схема типа эта?
Вложение 10560
Я бы все манипуляции в управлении делал при отключенном выходном каскаде.

Цитата:

---

Сообщение от Николаевич

Megatron Я не знаю что вы меняли после выхода из строя выходных транзисторов. Как правило сгорает зарядный резистор. И срабатывает ли реле при включении. Схема контролирует 320 вольт через делители. То есть если реле не замыкает зарядный резистор напряжение будет падать при нагрузке аппарата - схема увидит уменьшение напряжения и будет загораться жолтый светодиод. От регулятора тока проверить цепь в схему управления. Опорное 5в на выводе ШИМ. Схема типа эта?
Вложение 10560
Я бы все манипуляции в управлении делал при отключенном выходном каскаде.

---

Получается были заменены компоненты: R46 51 om; R010 22 om; R013 1,2 om(после дежурка заработала) ; при выпаянных транзисторах был ещё поменян
кондёр С026 на 470 пф в итоге частота нормализовалась. Установлены 40n60, аппарат включается перегруз не горит. при попытке нагрузить на баласт
кратковременно есть поджиг но потом через секунду загорается перегруз..

Цитата:

---

Сообщение от Николаевич

Megatron Я не знаю что вы меняли после выхода из строя выходных транзисторов. Как правило сгорает зарядный резистор. И срабатывает ли реле при включении. Схема контролирует 320 вольт через делители. То есть если реле не замыкает зарядный резистор напряжение будет падать при нагрузке аппарата - схема увидит уменьшение напряжения и будет загораться жолтый светодиод. От регулятора тока проверить цепь в схему управления. Опорное 5в на выводе ШИМ. Схема типа эта?
Вложение 10560
Я бы все манипуляции в управлении делал при отключенном выходном каскаде.

---

Подскажите а если на выходе например 85 в. за место 80 как должно быть это в пределах нормы или как?

Подскажите а если на выходе например 85 в. за место 80 как должно быть это в пределах нормы или как? Напряжение 80 или 85 вольт будет зависеть от напряжения в сети - плюс к этому измеритель может не совсем адекватно показывать напряжение так как на выходе сварочника не постоянное напряжение, а импульсное одной полярности. При малом питающем напряжении может и 50 вольт быть.

Цитата:

---

Сообщение от Николаевич

Подскажите а если на выходе например 85 в. за место 80 как должно быть это в пределах нормы или как? Напряжение 80 или 85 вольт будет зависеть от напряжения в сети - плюс к этому измеритель может не совсем адекватно показывать напряжение так как на выходе сварочника не постоянное напряжение, а импульсное одной полярности. При малом питающем напряжении может и 50 вольт быть.

---

Здравствуйте. Николаевич подскажите пожалуйста.. Это нормальная осцилограмма с затвора igbt нагружал резисторами или фронты завалены? Увы пока не хватает знаний на всё про всё(( Всё так же на ремонте ресанта 220.
