Помогите схемой полуавтомата КЕНТАВР СПАВ-250 СДС Форсаж. Малая скорость подачи проволоки.

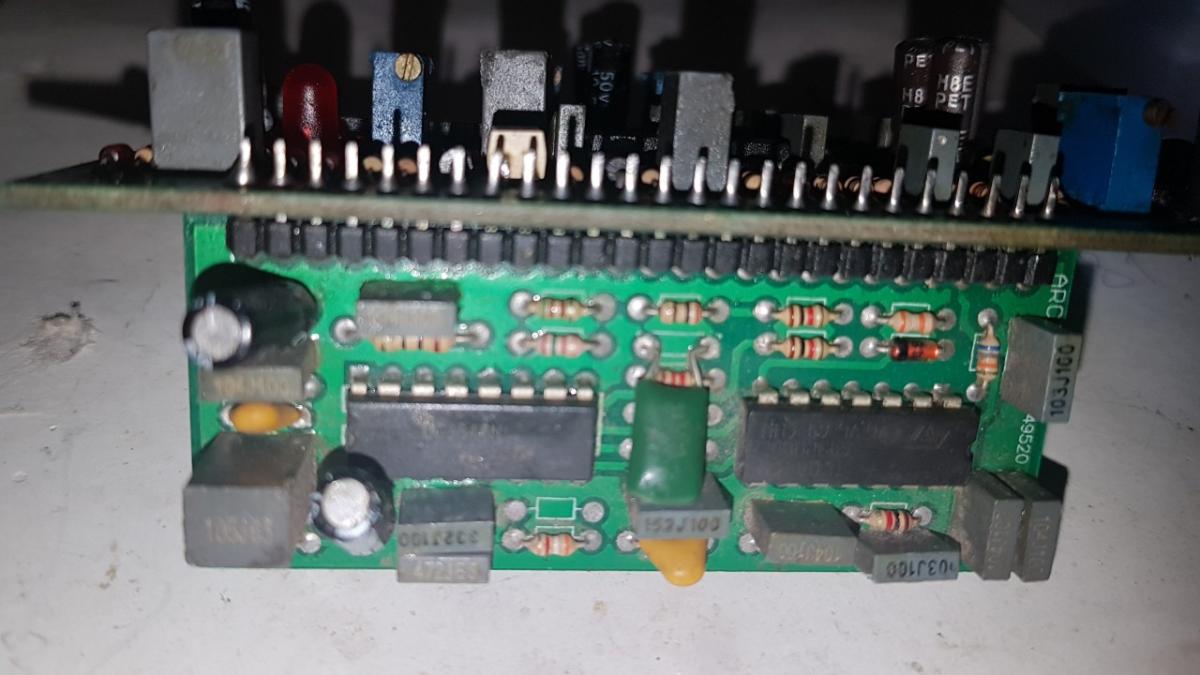

Вложение 9614 Аппарат КЕНТАВР СПАВ-250 СДС Форсаж слабая скорость подачи проволоки, на двигателе напряжение регулируется в пределах 2,3- 3,5 вольта. Выложиваю фото внутрянки основная плата Вложение 9618 на ней блок питания, TL494N и LM358N (DIP 8). Плата логики на 3 операционных усилителях LM324N Вложение 9617. В Плате логики впаяна плата ШИМа на UC3846N и операционный усилитель TL084CN. Вложение 9619, остальные фото с разных ракурсов Вложение 9620Вложение 9621 Вложение 9622. Проверил обвязку TL494N резисторы диоды стабы. Вложение 9615 заменил TL494N результат прежний. Для удобства выпаял плату ШИМ контролера Вложение 9617 выпаял и проверил реле и оптроны, диоды и резюки в норме. Пропаял всю плату. И тут пришла мысль включить аппарат без платы логики и ШИМа, И о чудо обороты начали регулироваться от 2 до 24 вольт. Кто может помогите схемой или натолкните на мысль где копать.

Там и копать - мотор там коллекторный, почти наверняка, а его обороты регулируются ШИМом. Берем осциллограф, и ...

Значит такой именно аппарат не ремонтировал и схемы нет. Значит по логике работы. Те аппараты что я делал, то в них при нажатии на курок проволока двигалась медленно и регулятором подачи регулировалась в оччччень малом диапазоне. Как только коснулись детали скорость подачи увеличивалась до установленной регулятором. То есть скорость подачи регулировалась в широком диапазоне в том случае, когда аппарат "видел" ток. Автономно я это тоже проверял подавая в соответствующей полярности напряжение с блока питания, вместо напряжения с шунта ( резистивный делитель для удобства - на выходе напряжение от 0 и до милливольт 200 будет достаточно) что бы проверить и отработку ШИМ ки. Это что бы не накололись и не искали отсутствие регулировки без тока нагрузки.

Подача проволоки медленная всегда на холостом режиме и при сваривании.

Цитата:

---

Сообщение от yuraochkovskiy

Подача проволоки медленная всегда на холостом режиме и при сваривании.

---

Значит до схемы управления двигателем протяжки не доходит напряжение с шунта. Аппарат не "видит" нагрузку и не увеличивает скорость подачи проволоки. Если есть логические элементы проверить напряжения на входах и выходах логики в соответствии с их работой. В автономном режиме нужно отслеживать прохождение сигналов. Схемы всё равно нет.

Удалось найти схему? У меня такой аппарат, только 225-й. В магазине продали после ремонта(как потом оказалось).
Разобрал после ролика https://www.youtube.com/watch?v=jEy1hi9hHnk. Дефект такойже.
Изначально не понравилось, как работает протяжка. Разобрав увидел, что катушка токового датчика болтается.
Не исключаю, что могут тереться проводки катушки о радиатор.

Так нужно зафиксировать катушку токового трансформатора термоклеем.

Понятно, что нужно. Стало понятным потом, после вскрытия. Пока ещё процесс поиска багов.

Пытался найти хоть какую инфу по этому китаю.
кентавр спав-200сд спав-225сд (сдс) спав-250сд форсаж
Похоже на:
Intertool DT4325
БАЛТИЯ MIG/MMA-315
? СПЕКТР MIG/MMA 300
--------------------------
силовая:
SHYUAn MIG/MMA-310
Tesla MIG/MAG/FLUX/MMA 285
--------------------------
xs6603(ns6603) диод сборка
irgp4640d транзистор
UC3846N TL084CN первая малая плата управления
lm324 (3шт)вторая малая плата управления
tl494 на большой плате управления

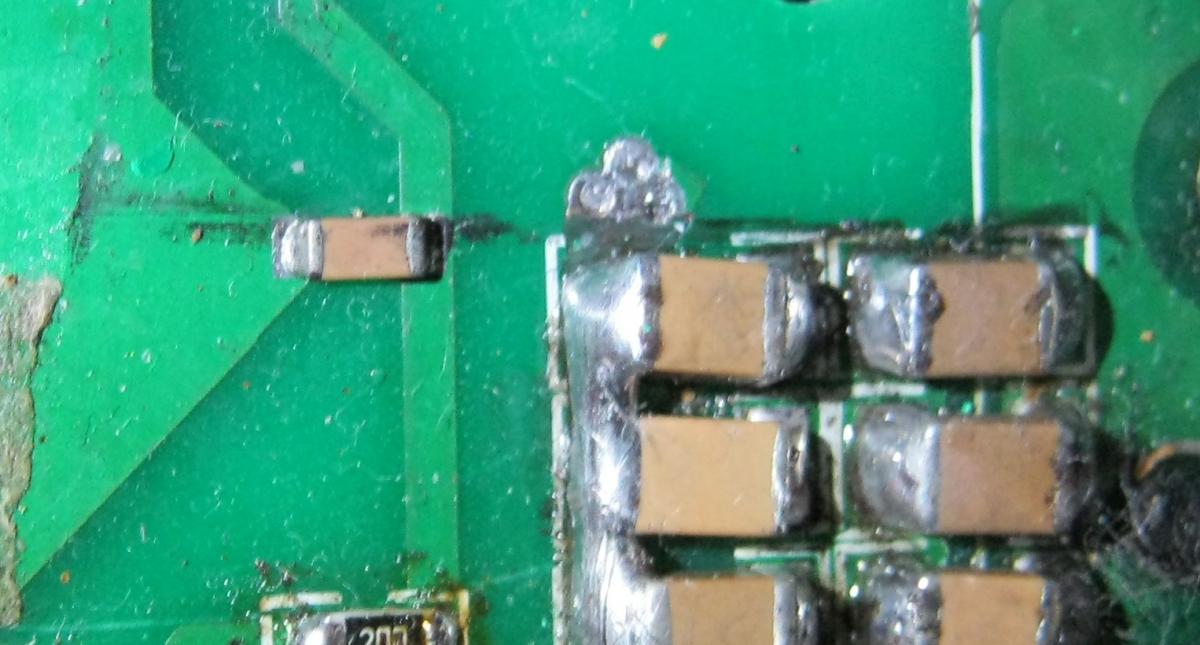

А ещё у меня не звонится тут(это нормально?): Вложение 10061

Вам виднее. Вы же фактически измеряете контакт СМД конденсатора - увеличительное стекло возьмите и посмотрите чего там.

Было бы так всё просто, так и темы может не поднимал. За последние 3 года зрение так село, что в очках и со стеклом нифига не видно. Всё на ощупь.

Вложение 10064
По схеме, теоретически, контакт там должен быть.

Аппарат победил,тему можна закрыть. Поменял LM324 операционник которий снимает ток с шунта. Все заработало. Всем кто ответил спасибо.

Схемы нет, делал зарисовки плюс даташит на операционники.
