В инверторе DUGA DIY-250 вышли из строя силовики.Схему не нашёл.Смущает следующее-на выходе ШИМки ca3525 (ножки 11 и 14) нет миандра ,но есть ровная пила.Режимы питания в норме.Прошу подсказочку-рыть обвязку или менять микросхему.
Вид для печати
В инверторе DUGA DIY-250 вышли из строя силовики.Схему не нашёл.Смущает следующее-на выходе ШИМки ca3525 (ножки 11 и 14) нет миандра ,но есть ровная пила.Режимы питания в норме.Прошу подсказочку-рыть обвязку или менять микросхему.
Смотря в документацию на 3525 в её структурной схеме перед выходными транзисторами стоят логические элементы так что мало вероятно что бы на выходе как вы говорите получалась ровная пила - я бы уже эту микру поменял и не ждал ответа с форума:) Питание "чистое", не пила в питании ? Такого у меня в практике не было.

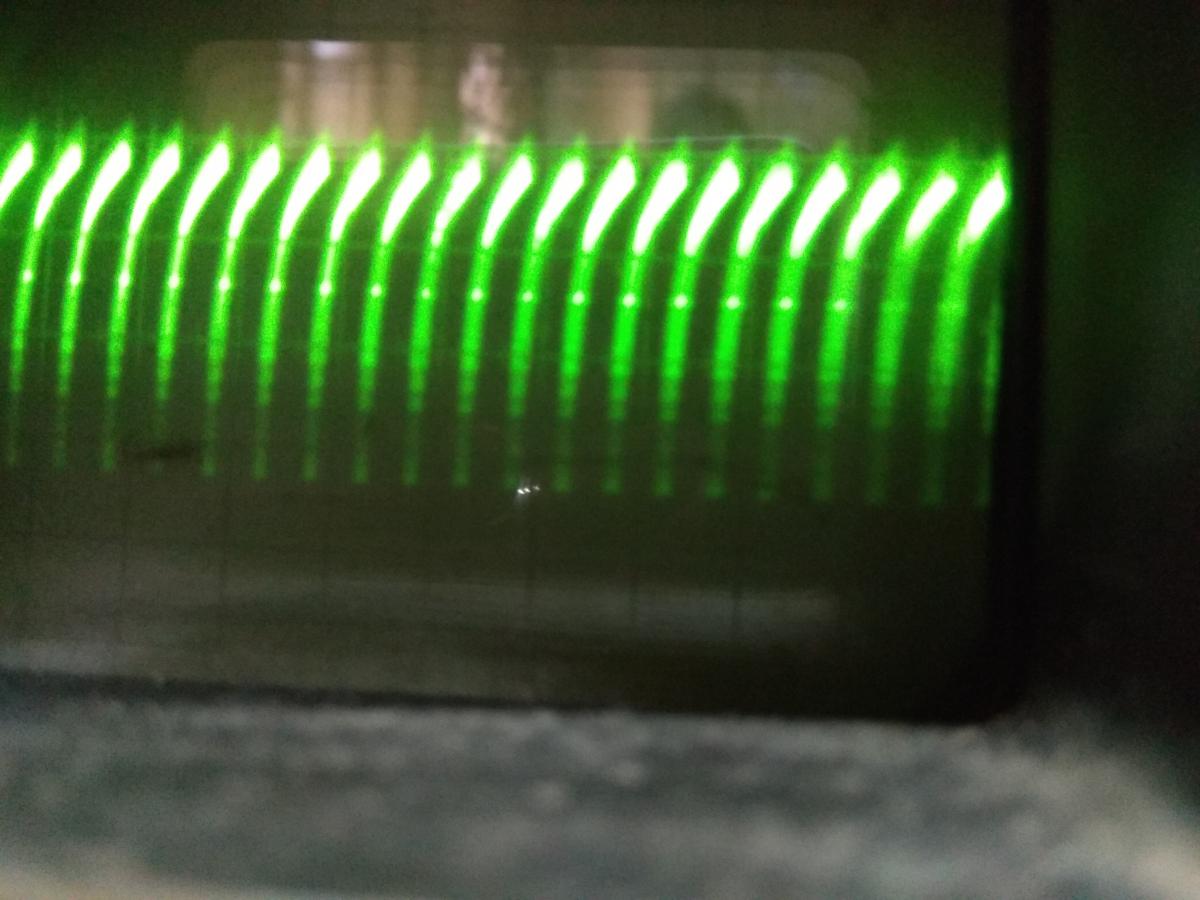

Вложение 9443Вложение 9444Вложение 9445 это кишки аппарата.это то что творится на выходе 3525.Вложение 9446микросхему поменял.
Питание? Пробежаться по лапам микрухи осцилом - там пила только на выводах задающего генератора - силу отключите, а то бахнет. Выход с ШИМки идёт на транзисторные зборки, они нормальные? ТГР откиньте - что то может садит выход - трудно точно и утвердительно сказать. А какая частота получается???
Все измерения без силовых транзисторов.они сгорели раньше.частоту сегодня посмотрю.
11и14 ножки освободил на них ничего не изменилось.Частота приблизительно 50 кГц.Если подкините схему буду благодарен.Буду учить букварь,но на русском инфы немного.
Вы имеете ввиду инфу по 3525? Качаете даташит pdf файл и через онлайн переводчик переводите - я так делаю. Потому как с англицким не дружу:D Частота нормальная, а на остальных ногах - осцил же есть пробежаться и глянуть чего там творится. Именно на такой аппарат схемы нету. Возьмите любой аппарат с микрой 3525 в управе. А крокодил массы осцила вы случаем не подключили по ошибке куда нить не туда.
Да на выходе ШИМ-ки кроме прямоугольников ничего другого вроде и быть не должно, может сам осцилл того.
Спасибо за русскую версию.завтра буду рыть.
Нашел дохлую деталь,Ст(по даташиту в верху).Осталось вычислить номинал.Rд 100 Om.Rt 150kOm.
Здравствуйте коллеги.Вынужден продолжить тему,потому что уже сломал мозг.Оказывается рано радовался.Чистый меандр получается при Ст 100nF,но частота при этом 500Гц,при 10nF частота 5кГц.На большинстве схем стоит 1nF.Если ставлю 1nF получается пила как в начале темы.Поигрался с Rd и Rt,нормальный меандр не могу получить.Микросхему поменял,не помогло.Цитата:
Сообщение от scif
Вложение 9517Рою по этой схеме.Не пойму что формирует горизонтальные полки меандра,ведь генератор выдает нужную частоту(50кГц при 1nF)но в виле пилы.
Не ломайте голову, на выходе ничего кроме прямоугольников быть не может! В голову приходит то, что здесь уже говорили: земляной крокодил не туда подключаете, проблема с щупом/осциллографом. Убедитесь для начала, что с инструментом порядок...
Начните сначала, отключите всё от 11 и 14 вывода, убедитесь что:
12 вывод надёжно сидит на земле. Измерения проводить относительно вывода 12!
посмотрите осциллографом, что на 13 выводе.
Покажите осциллограммы с выводов 5, 13, 11, 14. А также между 11 и 14. Указывайте напряжение на клетку и длительность развёртки.
Это 5 ножкаВложение 95182мкс, 0,1в/д.
13 ножкаВложение 95192мкс,0,05в/д.
Это между 11и14 Вложение 95202мкс,0,5в/д.
Понятно что фон на 13 не очень нормально.В некоторых схемах 13 соединяют с 15,что я и делал,фон пропадал,а на выходе без изменений.
1. Покажите картинку с калибратора осциллографа. Точно ли у Вас всё нормально с прибором???
2. Типа догадался про делитель 1к10.
3. А можно фото крупным планом ШИМа и обратной стороны платы?
4. Честно говоря, все осциллограммы мне кажутся странными..., начиная с 5 ноги и скруглений перед зарядом ёмкости...
В приборе уверен,пока копаю этот аппарат,сделал несколько других.И в каждом проверяю рисунок на ключах.Фото сделаю,прилажу.
В любом ШИМ контроллере на выходе/ах могут быть ТОЛЬКО прямоугольники. 3525 я та понимаю Вы меняли, а картинка осталась та же? Наталкивает на мысль, что проблема где-то вокруг ШИМ-ки...
