Используется для сварки аргоном. Нужна схема платы управления.
Вид для печати
Используется для сварки аргоном. Нужна схема платы управления.
Классная плата, по размеру как лист А4, почти одни логические элементы. Схемы нет. Когда-то давно ремонтировал такую. Причём ремонт свёлся к восстановлению заводского состояния платы после чьего-то "ремонта". Зачем-то были порезаны дорожки и стояли перемычки. Ничего не менялось, плата заработала.
У Вас там кренка выпаяна, что-то с питанием? Конечно, если напруга попёрла выше крыши - там много могло пострадать, ну ничего, потихоньку прозванивая можно прийти к пониманию рабочая мелкосхема или нет, процесс длительный и требующий внимательности. Я таким путём и пошёл, после того как понял, что всё рабочее, восстановил порезанные дорожки и убрал перемычки. Не взирая на то, что плата напичкана мама не горюй, сложного там особо и нет.
Ремонтировал MISHEL только просто ММА, а у вас там целый гиперболоид:D Думаю схемы не найдёте так что всё размеренно начиная с питания - не могу не согласится с Xort01 по поводу классности платы управления.:)
Питание сделал. 15в.12в.5в. На выходе 2 импульсных транса. Используется 1, полевики 4шт, логика в управлении. Дальше трудно проследить.
Дальше трудно проследить.- согласен, трудно. Я бы отключил силовой выход и посмотрел на ШИМ что ей запрещает выход - потом уже смотрел что там впереди неё. Вообще неизвестно что с ним приключилось что он отказал - судя потому что делался БП, то остальное должно быть живым.
Выход оключить не проблема, фишку вынул и все. На плате согласования были пробиты стабилитроны, жыва ли транзисторная сборка или нет определить тестером невозможно
потому как изолированный затвор " CM100DY-12H ". Сигналов на затворах полевиков перед трансформаторами нет, на входах логики тоже ничего. Прослеживание дорожек
на плате привело к .......(..). Безвозвратно утеряно кучу времени. Все остальное по силовой части проверено.Вложение 9422
Я мультиметром проверяю и мосфты и ижбт - как на пробой так и открытие и закрытие - так что не вижу проблемы в этом. Проблема до выходной сборки в том что нет сигналов с платы управления. Какая ШИМ управляет???
На тестер не реагируют, полный обрыв. Вытащил сборку из апарата, собрал схемку с блока питания и лампочки. Подавал на затворы напряжение управления до + \ - 10в. Транзюки не открываются никак.
Возможно выгорели, и стабилитроны на плате согласования оказались пробитыми. Причем на обоих транзисторах. Определить какой ШИМ рулит очень затруднительно изза
монтажа. Буду пробовать, если хватит терпения.
Вот могу предложыть мой вариант силовой части, комуто пригодится.
Вложение 9423
Обычно пробой силовых с коротышом или вообще разлетаются. ШИМ не так много что бы понять где она. Отмойте микрухи аккуратно до читабельности названия. В модулях параллельно Э-К есть диоды - что бы всё в обрыв:confused: может ошибочно подключали - всякое бывает.
Та да, модуль в обрыв - из разряда фантастики, что-то не так делает.
Доброго дня. Дождался посылки с деталькой. Модуль оказался не дешовым. Купить КИТАЙ за 4000 очень просто. Заказчик на свой выбор купил.
Без проблем заработал, как под нагрузкой не знаю, должен перезвонить. Сварочник хороший но дорогой в ремонте.
Всем спасибо за помощь в ремонте.
Вот и мне подвалило счастье - принесли в ремонт MISHEL ZX7-200WS. Диагноз - не работает. Проверил на короткое всё что необходимо - отключил + 320 с модуля. Включил и с одного драйвера на модуль нет импульсов. Обнаружил сильный нагрев транзисторов раскачки одного из ТГР. Оказались пробитыми два стабилитрона в одном драйвере - заменил. В другом драйвере один стабилитрон в обрыве. Это я о затворных стабилитронах модуля. Сигналы на модуль пошли нормальные. Всё восстановил и включил - в результате выбило автомат. При проверке модуля выяснил - диоды в модуле вижу - короткого нет, а вот по затворам управления транзисторами нет. Модуль визуальных повреждений не имеет. В общем модулю пришёл писец. Хочу поменять модуль на дискретные транзисторы. Посмотрим чего из этого получится.
Так вот - автомат 16А выбило из за того, что "Мишу" не наградили плавным пуском - с автоматов самого сварочника ( 40 А ) напряжение идёт на ( почему то ) трёхфазный мост и далее на ёмкость фильтра ( номинал ёмкости не смотрел она замотана бумагой и прикручена к корпусу хомутом ). В общем модуля по быстрому не нашёл в продаже поэтому сваял такую штуку
Вложение 9629
Вложение 9630
установил вместо штатного модуля
Вложение 9632
Вложение 9631
в общем аппарат запустился - ток под 200 ампер. Ещё не работал осциллятор - выгорели контакты реле, которые его включают.
Подключил газ - проверил на всех режимах - всё работает:)
У меня такое впечатление что этого "Мишу" собирал какой то "Вася" в подвале:D
Болтовые соединения не убирал - мало ли придётся ставить модуль, а клеммные контакты уже будут. В общем реальная эксплуатация покажет.
Симпатично, картину портит только номакон. Проверяли на отработку по перегреву?
По перегреву не проверял - автомат выбивает 16 ампер вводной - нагрузят реально и посмотрим результат - должно хватить транзисторов. А чем номаком не угодил?
Тепловым сопротивлением наверное, тем более если нет "баяна" и всё тепло отводится с одного кристалла (если он почти впритык по току):-)Цитата:
А чем номаком не угодил?
За меня уже сказали :D. Потому и спросил за отработку по перегреву. Но тут каждому своё, спорить не буду, работает - и хорошо. Керамика - наше всё.
И так - имеем нерабочий модуль. Короткого замыкания Э-К нет, диоды видит омметр, управления по затворам нет.
Вложение 9663Вложение 9664
Разборка модуля молотком показала следующее
Вложение 9665Вложение 9666
Вложение 9667Вложение 9668

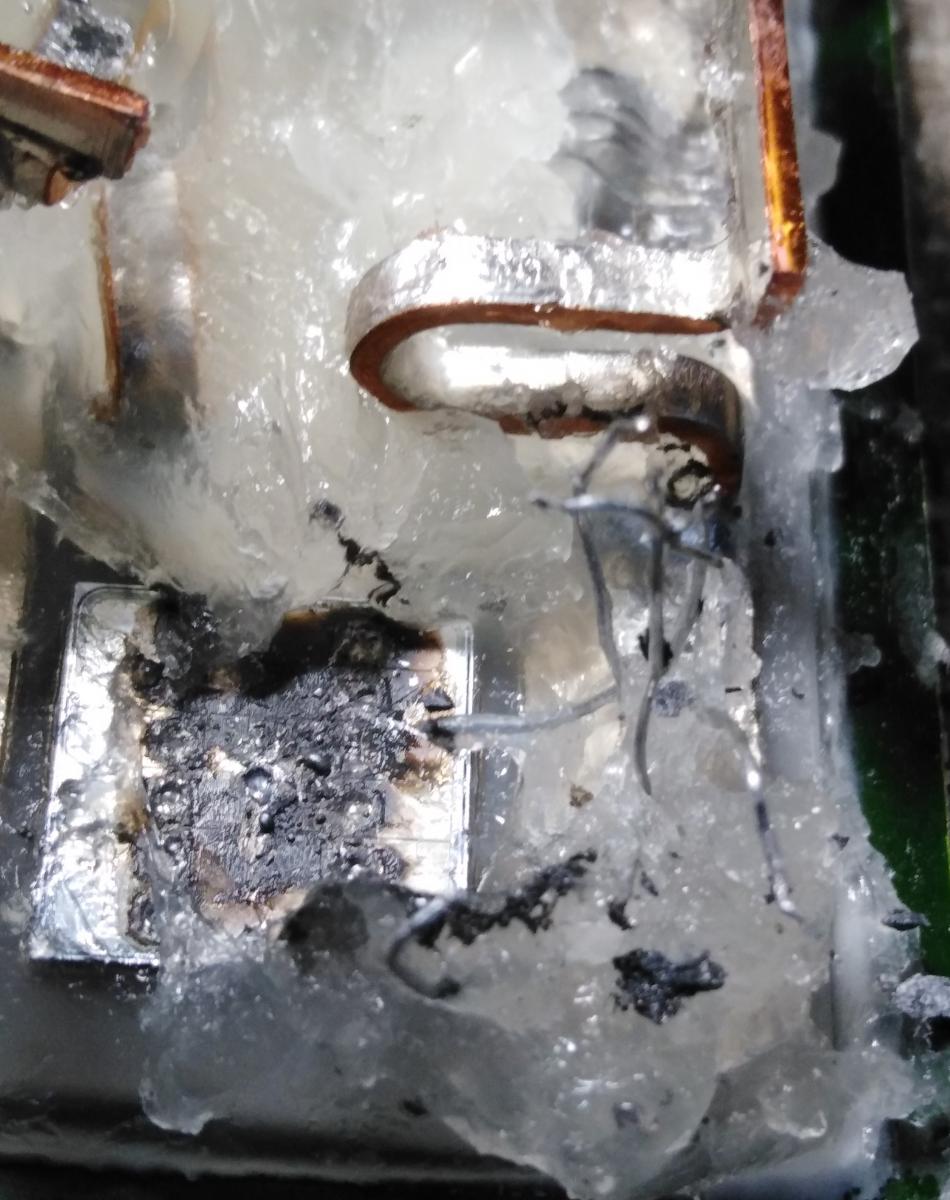

внутри полый, залит как будто холодцом, какой то силикон не высыхающий, диэлектрический и с хорошей адгезией.
Вот отмыл растворителем.
Вложение 9669
Диагноз - ремонту не подлежит:D
Получается пробились транзисторы и отгорели перемычки от выводов - поэтому тестер не показывал короткое и не было управления, а вот диоды живые и их видел тестер.:)
Во блин идейка пришла в голову, только поздно - выкинул силикон. Его можно было использовать там где нужно торможение шестирёнок например - в кассетных магнитофонах что бы при открытии подкассетника он не вылетал , в импортных он выходил плавно. Там аналогичная смазка была. Это как пример применения такого рода смазки.
- понял. Есть и керамические прокладушки - и резины лапоть. Думаю будет работать, а там посмотрим. В общем резина это не по феншую:)Цитата:
Сообщение от Xort01
Хороший модулёк... был. А за внутренние сопли модуля не расстраивайтесь - это не то, что применялось в магнитофонах.
Та я знаю что не то - продаётся специальная тормозящая смазка. Это я люблю поконструировать - могла бы пригодится.
