Вид для печати
Кончился газ в баллоне ( аппарат использую чисто для своих нужд поэтому хватает на год ) обменял баллон на заправленный .
Когда начал варить был шоке . Посмотрите на фото что это ? Чугун и сталь варит но раньше было лучше .Вложение 9208Вложение 9209 Дело в том что сварка простаивала месяца полтора без газа .
Через сопло газ дует в лицо отлично .
Кантора где брал газ вроди известная . Неужели надо мной пошутили и в балоне вовсе не аргон .
Расход газа накручивал до 20 литров результат тот же .
Помогите новичку ТИГ не варит алюминий . - Чугун и сталь варит но раньше было лучше . - Так что вы варите - алюминий или сталь? Какой аппарат в конце концов? Может и газ задули в баллон не тот или смешали с чем то.
На фото похоже алюминий. Аппарат с переменкой, или постоянка ?
- Предлагаю пойти в школу экстрасенсов:DЦитата:
Сообщение от Andruha
Учитывая востребованность таких качеств, предлагаю открыть на сайте специальный раздел, для самосовершенствования в экстрасенсорике для постоянных участников сайта :D.Цитата:
Сообщение от Николаевич
Тоже пойду, вдруг научат...
Извиняюсь за долгий ответ .Извиняюсь за долгий ответ . Аппарат Verona Tig 225 P AC/DCЦитата:
Сообщение от Николаевич
Алюминий варю на переменном токе , чугун на постоянном .
Извиняюсь за поздний ответ .
Аппарат Verona Tig 225 P AC/DC на переменном токе варю алюминий на постоянном чугун и т.д.
На фото алюминий варенный переменкой .
Пробовали варить на другой детали ? Возможно сплав такой, неподдающийся сварке. После простоя продували систему аргоном ,ну там может пару минут хотя бы ?
Мало понимаю в этом деле, но взять кусок заведомо правильного алюминия, да попробовать. Прутки присадочные (или как там правильно) одни и те-же?
По названному аппарату в инете картинки с разными передними панелями - разный способ и количество органов регулировки... Может что накрутили?
Деталь часом не магнієва? Що за деталь і яка приблизно вага, який присадок застосовували?
Деталь чистый алюминий . Вес грамм 500 . Пробовал разные алюминьки все тоже .Цитата:
Сообщение от Oscuro
Раньше эти же детали варил без проблем . Прутки если не ошибаюсь ер4043 этими же прутками варил раньше .
Еще заметил что электрод остывает очень долго .
Аппарат тот что весь на крутелках , настройки все как нада .
Как проверить что в баллоне именно аргон а не например углекислота ?
магний варится , не варится ЦАМ (цинк - алюминий - медь ) . при 920* цинк начинает кипеть , из этого дерьма делается практически вся мебельная форнитура , за редким исключением .Цитата:
Сообщение от Oscuro
на фото нечто похожее на люминь де-то на заднем плане , а в зоне сварки какая-то накипь и срань не очищенная на детали
Дана деталь НЕ може бути з чистого алюмінію. В кінці статті http://metal-archive.ru/metallurgiya...lyuminiya.html — застосування чистого алюмінію.Цитата:
Сообщение от hranitelua
Балони з кислотою і аргоном відрізняються по кольору і мало імовірно, щоб в балон з-під аргону закачали кислоту. Перевірити легко на пластинці титану. У вас проблеми з захистом зварювальної ванни. Перш за все перевірте відповідність діаметру вольфрамового електрода, цанги і цанготримача, а також правильність збірки головки. (Чи часом не встановили цангу в тримач зворотньою стороною )
Магній вариться ЛИШЕ магнієм. ЦАМ також вариться за допомогою присадка 4047 та деяких навиків.Цитата:
Сообщение от Qwazar
Якщо раніше на інших деталях зварювало нормально, то скоріш за все аргон гімно.
Візьми шматок нержі та спробуй просто пару точок поставити, якшо буде чорне значить аргон.
Задавал вопрос сварщикам. 99% Вам подсунули аргон в неочищенном баллоне из под другого газа. Если там вообще аргон. Конечно совет не правильный, но - чистый аргон не имеет запаха, углекислота - кисловатый запах (если можно так выразиться), кислород тоже имеет запах...
Это конечно, если с настройками всё нормально, звук дуги то Вы должны отличить, если что не так.
Всем спасибо .
Сегодня праздник , завтра буду проверять на запах и попробую совет GoRoXyS по нержавейке .
Думаю точно не кислота так как если не ошибаюсь углекислоты заправляют примерно 55 атмосфер а в этом баллоне было 130 .
Не путайте кислоту сжиженную то есть в жидком состоянии там да 55-80 атм. -а есть микс для полуавтоматов так там как и в аргоне 150 атм. Эти баллоны и кислота и микс у меня дома стоят.
Точно, и микс как и аргон серый, только ободок не зелёный а чёрный.Цитата:
Сообщение от Николаевич
Проверил на запах как бы что то кислое или чуть сбраженное .

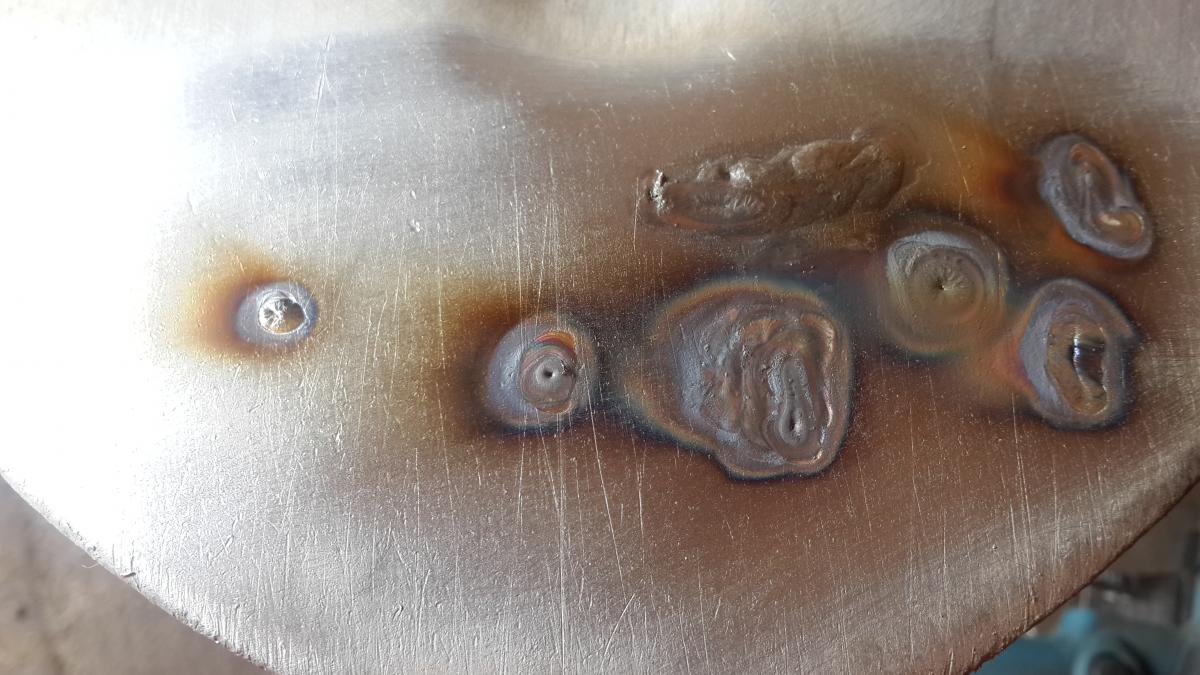

Фото нержавейки .
Как я понимаю я попал на газ .
Проблема не в баллоне газа а в том что 180 км . чухать для замены баллона .
Вложение 9221
Проблема немного решена .
Установил расход газа 30 литров , немного варит более менее мне сойдет .
Хотя газ улетит намного быстрее но лучше чем ничего .
Из сопла дует как будто там вентилятор стоит , чернота на алюминие немного есть но миримо .
Все таки склоняюсь что в баллоне смесь хотя фирма разрекломирована .
Просто наверное не совсем чистый аргон. Нержавейка серая ,если чуть передержать, и в аргоне 1 сорта, в котором алюминий варится нормально. На алюминии чернота может появляться там где макнули электродом в ванну (или прутком электрод), особенно на сплавах АМг.
По поводу баллонов с газом - сделал полуавтомат проверил варит хорошо продемонстрировал заказчику - забрал - через час звонит - очень плохо варит - привозите - привезли подключаю всё варит - забрали. Звонят - не варит. Поехал к ним - действительно не варит - пузырится шов. Говорю - что за газ в чёрном баллоне - ответ, а фиг его знает. Привёз свой баллон - всё варит. Говорю - посмотрите цвет баллона в машине лежит - ну серый и чего. Говорю - надо было взять синий баллон. Спрашивают - а что, хорошо будет варить? Да говорю с синим баллоном та кучей масла на вашем СТО мне бы приезжать не пришлось - потому как в синем баллоне кислород:)
Цитата:
Сообщение от hranitelua
Ну так пора разрекламировать фирму по новой - привести название, адрес заправочного пункта и т.п., чтоб кто нибудь еще за 180 км. туда не ехал...Цитата:
Сообщение от hranitelua
