Доброго времени суток)

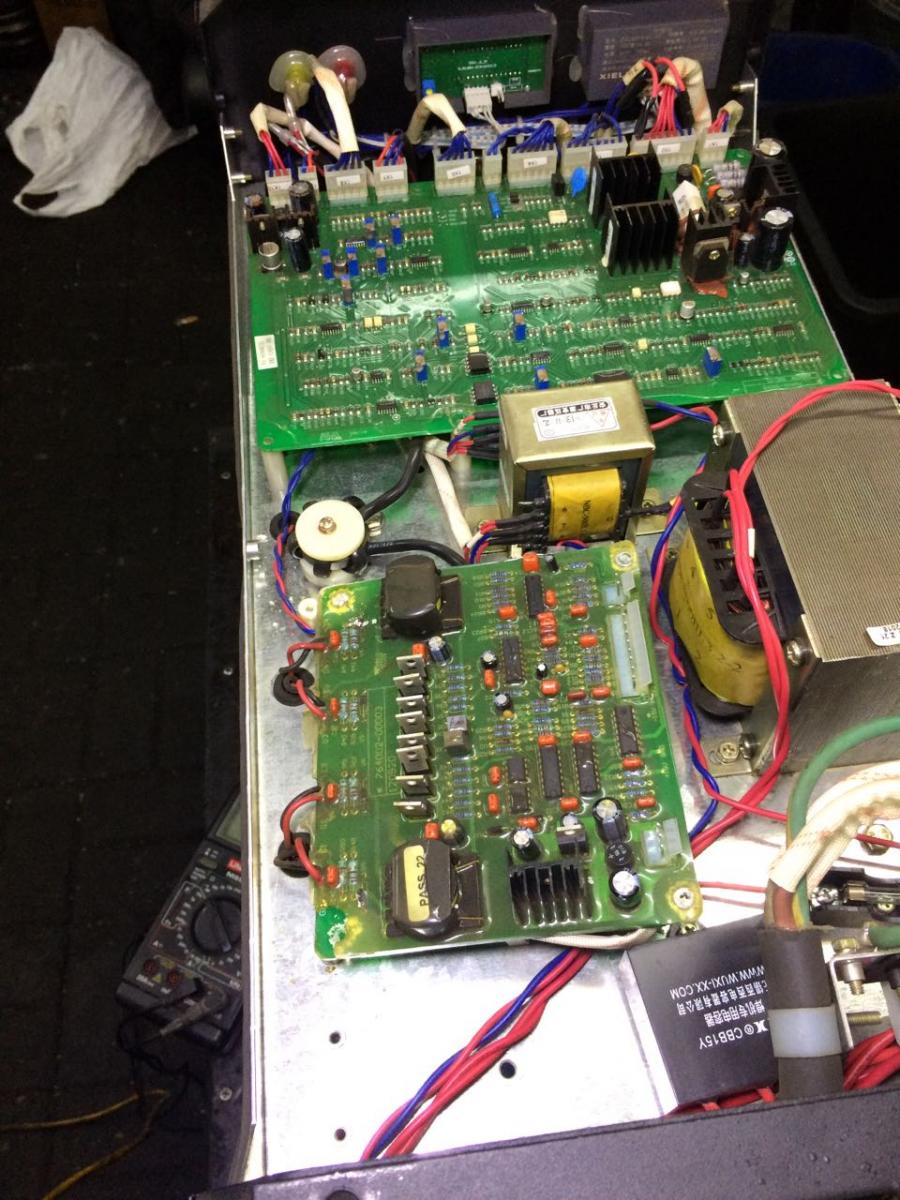

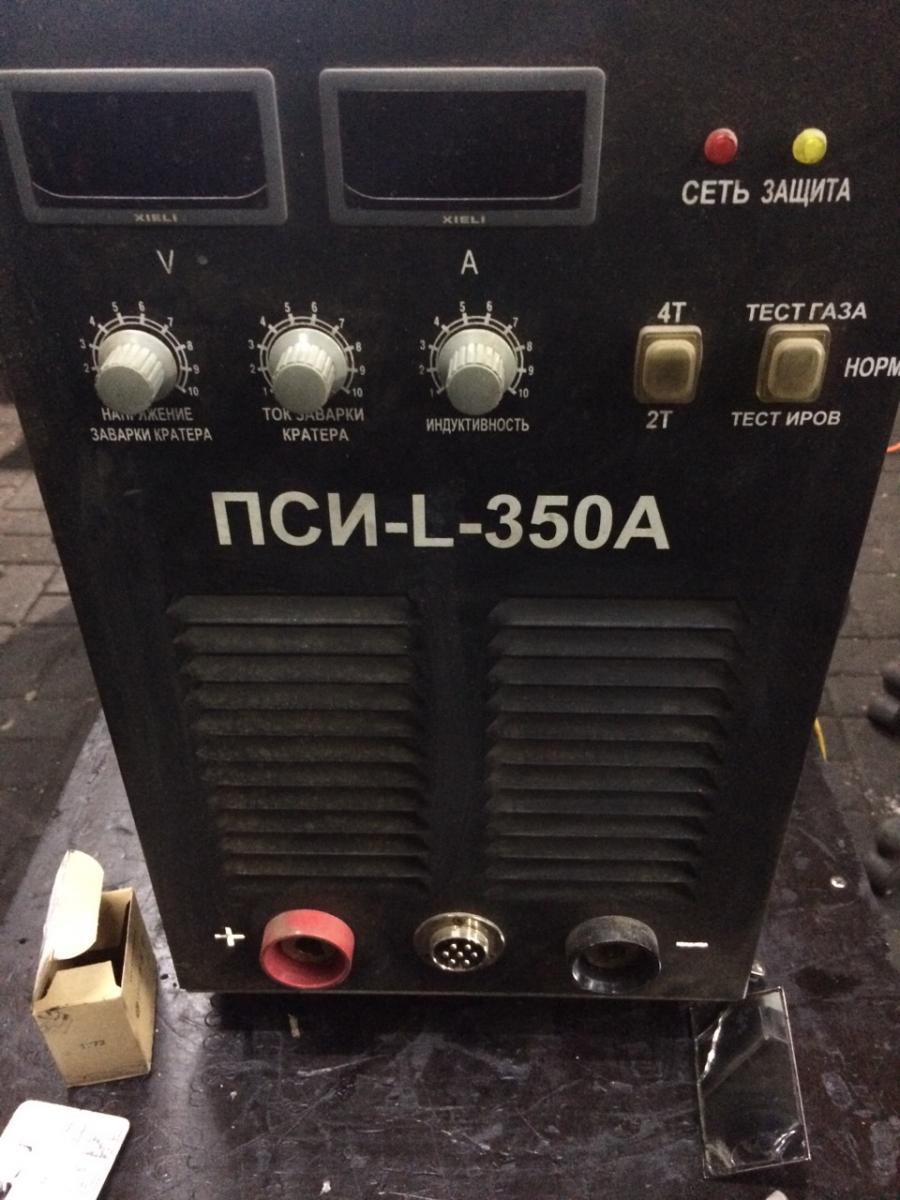

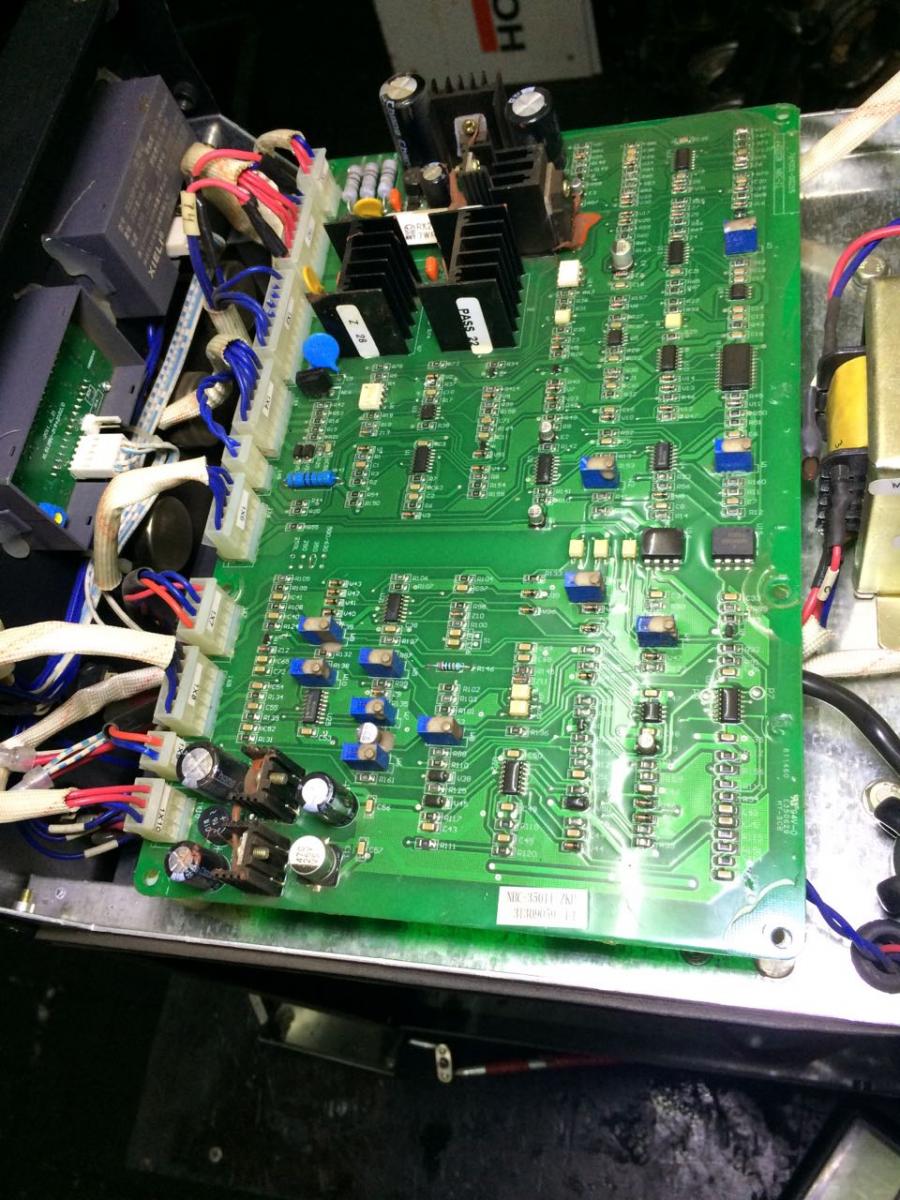

Нужна помощь в ремонте ПАТОН ПСИ-L-350A. На апарате не регулируется сила тока , хотя при регулировке на дисплее показывает что релировка осуществляеться. Фактический Ток около 100 ампер и не изменяется. Подскажите в чем может быть проблема?Спасибо.Вложение 8880Вложение 8881Вложение 8882Вложение 8883Вложение 8884
Подскажите в чем может быть проблема? - аппарат сломался. Что измеряли?- в смысле питания с источников. В режиме полуавтомата выставляется напряжение, а ток определяется скоростью подачи проволоки ну и естественно зависит от величины напряжения. Напряжение на выходе регулируется? То что вы выставляете регулятором показывает индикатор - дальше это напряжение идёт в схему и сравнивается с напряжением обратной связи то есть с шунта - далее на ШИМ. Сказать какую конкретно деталь поменять и что бы заработало - затруднительно. Измерить напряжения - какая ШИМ стоит - скорее 3846 может и нет. В общем проблема в плате управления.
О как, а внутрянка то JASIC-а :D. Ищите от шунта на выходе и дальше.
Так они одного поля ягоды:)Цитата:
Сообщение от Xort01
Уже всьо что можно на плате управления заменили, результата нет. При снятии фишек апарат выдает максимальный ток тоесть ключи открыты ....Цитата:
Сообщение от Xort01
Ну вот как это понять? Каких фишек?Цитата:
Сообщение от star
Есть две точки: вход ограничения микросхемы ШИМ и шунт на выходе. Подав вместо шунта 75 мВ нужно проследить весь путь, почему оно не доходит до микросхемы. Шим какой?
Нет не всё - нужно ещё плату целиком поменять:D Ну а если серьёзно, то снимите питание с выходного каскада ( бахнут модули от экспериментов - дорого ремонт обойдётся) - станьте осциллографом на выход драйвера и подайте вместо шунта на схему напряжение и смотрите где оно в схеме не доходит до ШИМа , оно в схеме где то сравнивается с напряжением с крутилки.Цитата:
Сообщение от star
:) Вложение 8924Да спасибо Николаевич Вы правду написали жаль что поздно. Бахнули. уже заказал на алиекспрес две платы и модули. :)
все накруг 126usd/////
Силовая, как впрочем и другая электроника не любит безрассудного подхода при ремонте. Ото как написал так и сделайте - платы подключите, а модули нет и проверьте обратную связь по току с шунта - потом подключите модули и опять же не варить, а нагрузить на балластное сопротивление как то так.:)
Сурьезный ремонт :)Цитата:
Сообщение от star
Да со слезами на глазах:) 2 электрика участвовали.....Цитата:
Сообщение от Vovan_G5
Как мне это знакомо, когда электрики участвуют в ремонте электроники - всё как всегда ( из опыта работы на производстве):)Цитата:
