PRO-CRAFT Professional

Имеем такой аппарат
Вложение 8560
А вот что внутри
Вложение 8561
Это тот случай когда владелец не рассчитал свои силы и в итоге получил БАХ. Релюшка смотрится хорошо и коробок с запчастями.:) Будем ремонтить - по итогу напишу что и как.

Не в обиду владельцу, но он - слабак. Надо было идти до конца, чтобы не было никаких шансов на восстановление :D.

Цитата:

---

Сообщение от Xort01

Не в обиду владельцу, но он - слабак. Надо было идти до конца, чтобы не было никаких шансов на восстановление :D.

---

Это вы сударь погарячились на счёт - владелец слабак:D Вот его второй аппарат
Вложение 8562Вложение 8563Вложение 8564Вложение 8565
Вложение 8566Вложение 8567Вложение 8568Вложение 8569
Вложение 8570Вложение 8571Вложение 8572

В первом аппарате сигналы на затворах уже есть - так что жить будет:)

Ну что же Вы на ночь глядя ужос такой показываете? Такое и в ремонт не всем захочется брать, но тогда и цену ремонта надо такую, чтоб уроком была!

Это БА-БАЙ-КА для непослушных взрослых:D

И так - всё готово под установку новых деталей. Выход с управы имеется :)
Вложение 8573
Вложение 8574

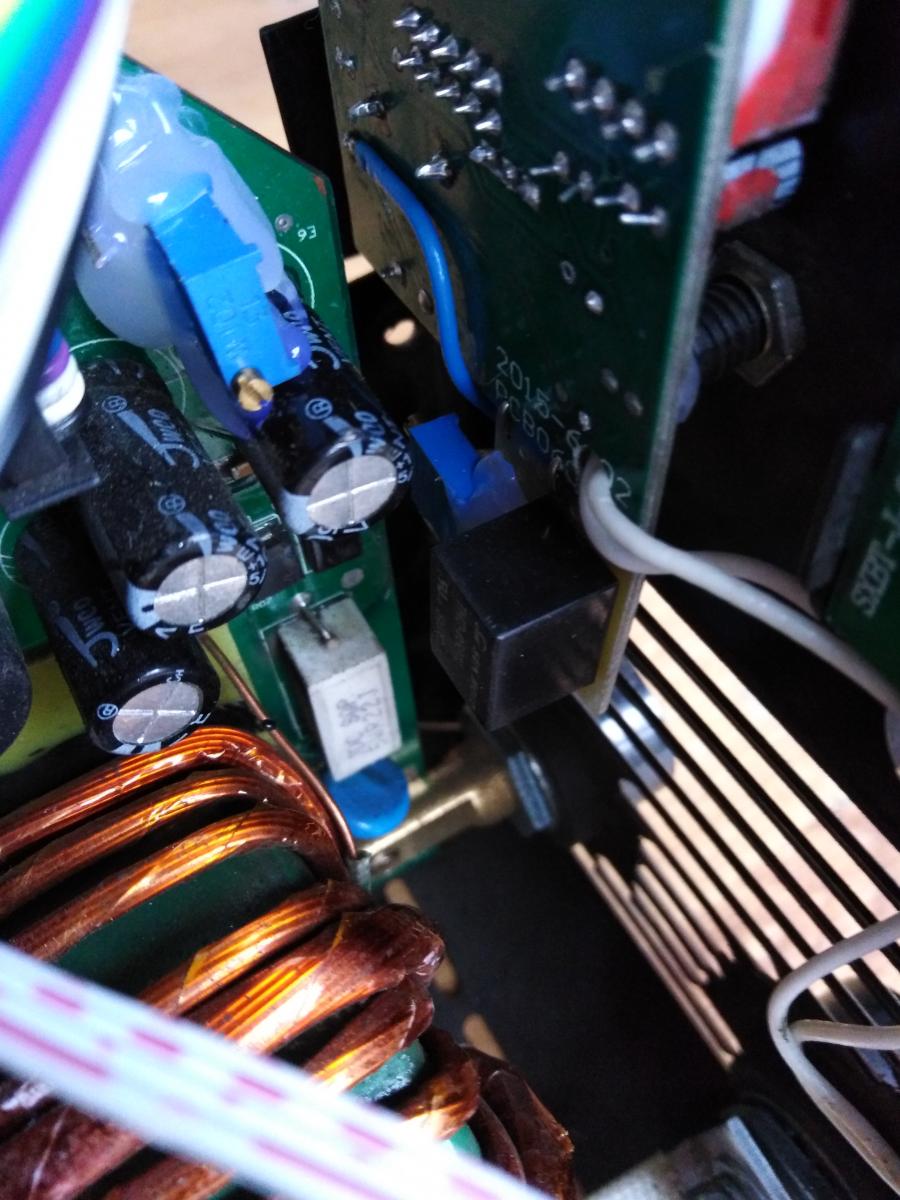

И так, дошли руки до PRO-CRAFT Professional - в общем выкинул реле ( которое на проводках ) восстановил дорожки на плате, которая к передней панели прикручена ( были порезаны)
были пробиты два транзистора ( схема "косой" с самопитанием) из четырёх - поменял все четыре, диоды размагничивающие целые. Проверил выход с драйверов на затворы транзисторов.
Проверил обратную связь по току, а то мало ли. Там на плате есть разъёмчик куда можно подать 24 вольта для запитки управления без питания силы. На основной плате впаяна платка шима - причём сама микросхема залита компаундом -
ну в общем очень интересно стало что за микруха - выпаял плату и давай шаманить путём нагрева паяльной станцией, растворителями - ничего не берёт - в общем желание победило
скальпелем срезал и увидел - UC2844 - спрашивается - зачем заливать. Запаял разъёмчик - теперь этот модуль съёмный. Кстати аппаратик без дросселя. В общем варит. Срисовал драйвер -
в параллель деталей напаяли - наверное так дешевле.
Вложение 8623
Это драйвер
Вложение 8626
и схема
Вложение 8628
Плата ШИМа
Вложение 8630
Вложение 8631Вложение 8632Вложение 8633
Вложение 8634
Индикатор тока - как говорится там - до лампочки - цифры эти никакого отношения к реальному току не имеют - есть там подстроечный резистор можно выставить и 500 Ампер:), как в прочем на многих китайских аппаратах.
Приступим к другому чуду техники из темы.

А кроме ШИМки ОУ есть какой нибудь, ну там на плате общей может ? И ещё интересно что транс на кольце, зелёные вроде ферритовые, а при небольших габаритах ,да без зазора в "косом" ..., что не день, то чудеса техники:-).

Есть опер
Вложение 8639
трансформатор
Вложение 8640Вложение 8641
весь зелёный - с боков нет полосы. Непонятно что за материал - или распылёнка китайская или китайцы сделали зазор и закрасили:D Ну что тут сказать:confused:

Может я отстал от жизни, но уверен, что на распылёнке силовой транс не получится. Там по любому феррит, цвет защитной оболочки зависит от производителя колечка. Косой, без зазора... Кстати, даже Эпкос уже относительно давно делает ферритовые кольца с зазором, а от китайцев вообще можно чего угодно ожидать, может и вправду зазор залит.
Тут для понимания нужно количество витков, индуктивность и частоту. Есть люди, которые делают обратноходовые БП на колечках без зазора :eek:.

Вообще теоретически и прямоход можно без зазора сделать если влезть в интервал между остаточной и максимальной индукцией, но тогда на габарите сердечника сэкономить не получится..., а там кто его знает что там за параметры феррита, если предположить что у двухтактов на таких кольцах частота ниже раза в полтора, то с задиром частоты вполне выйдет втиснуть лишних 2-3 витка снизив индукцию в сердечнике, а там кто его знает, может и зазор замаскированный имеется :-). Учитывая 2844 и сдвоенный ОУ ,+ с самопитанием..., не современный ли это одноплатный вариант Kiser NBC (тот который однотакт) ?

И в конце концов всегда приходит мысль : а надо ли оно вообще, ломать над этим голову?

Та ото ж, болезнь такая "техническое любопытство с элементами маниакальной одержимости" :D

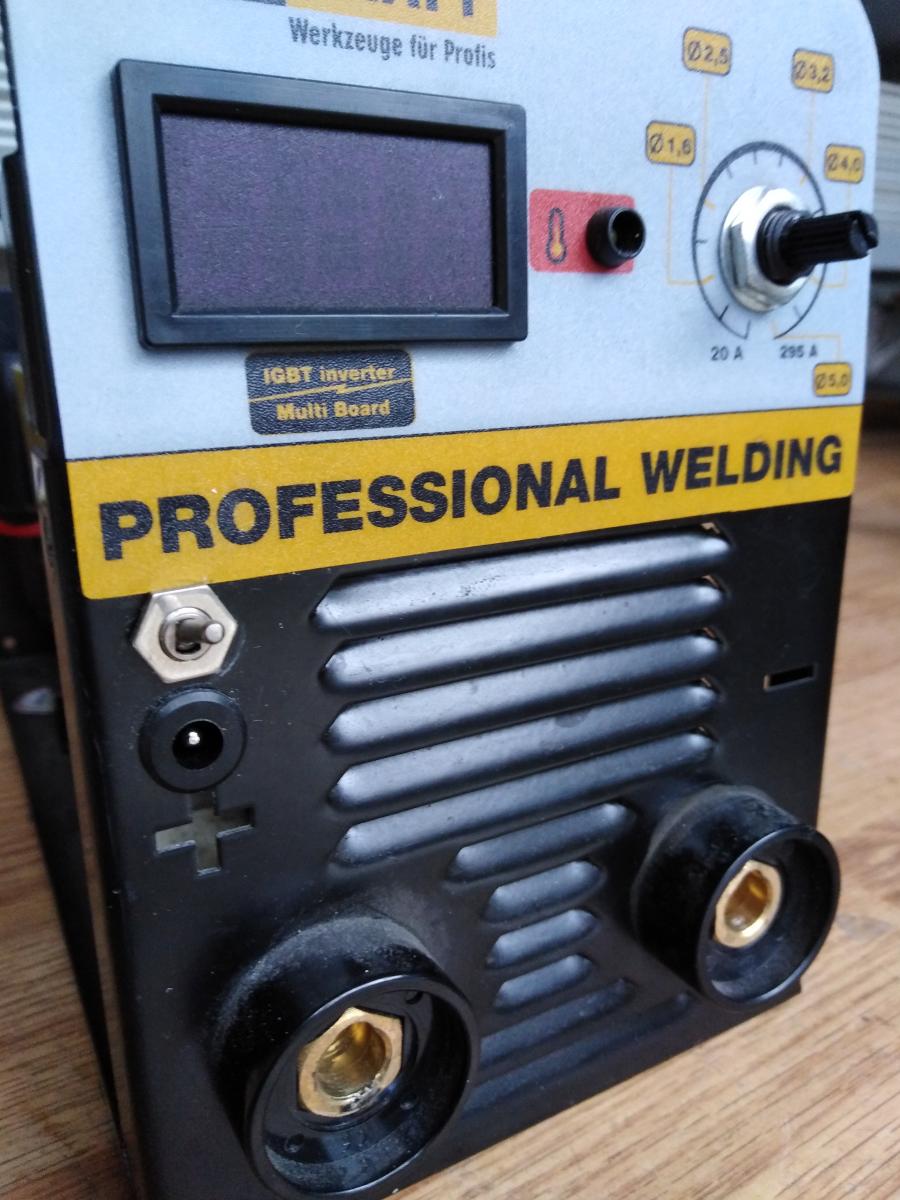

Продолжение эпопеи PRO-CRAFT Professional. Значит владелец возжелал - я сделал. Аппарат используется с аргоновой горелкой. Добавил ДУ к сварочнику - алгоритм работы такой - выставляем регулятором ток сварки - нажимаем кнопку на горелке - поджигаем касанием дугу и варим - если нам нужно прекратить сварку или перебежать к другой точке сварки без прерывания горения дуги, отпускаем кнопку и аппарат выдаёт минимально возможный ток, то есть металл не плавится при этом - нажимаем на кнопку и получаем на дуге выставленный ранее ток. Хозяин доволен как слон - и я тоже:)
Вложение 8654Вложение 8655
Переключатель переключает или просто ММА сварка или работа от кнопки на горелке.

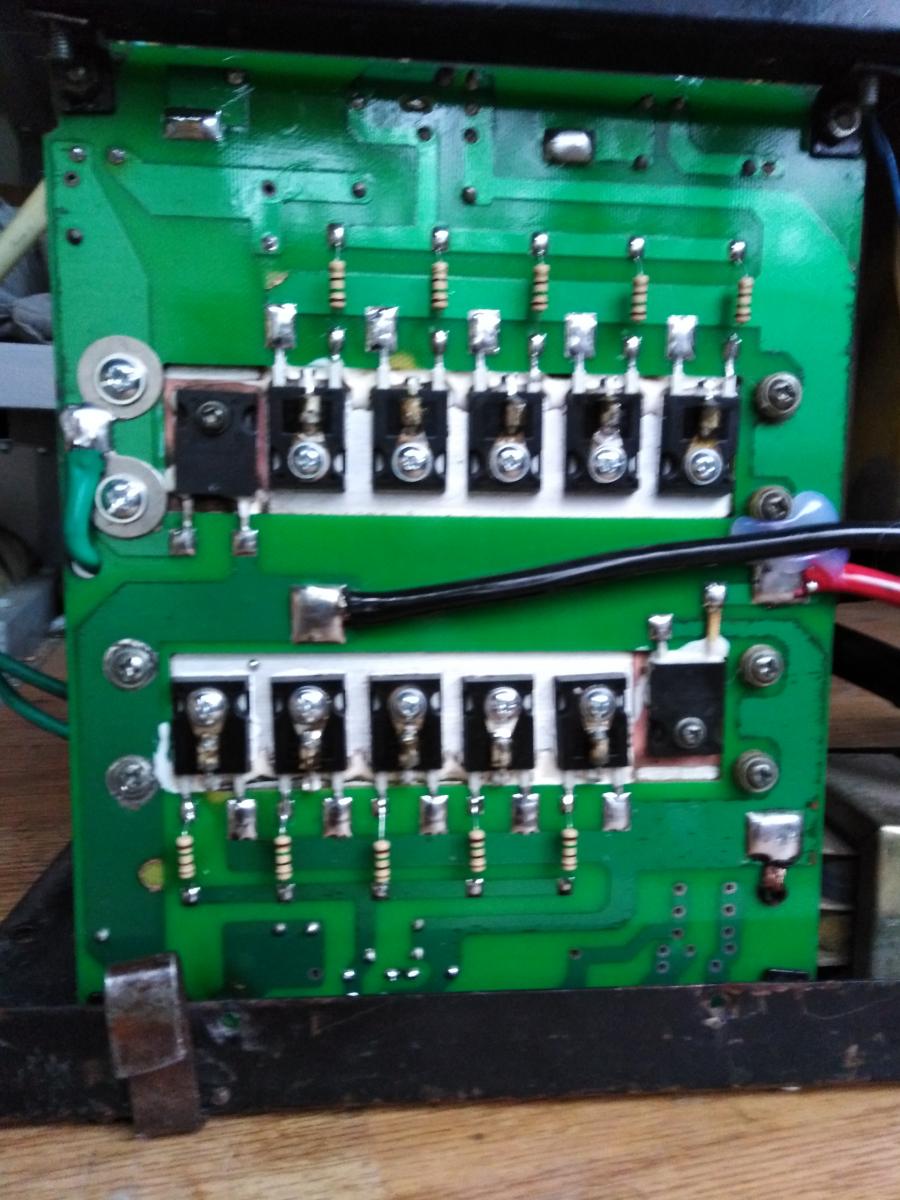

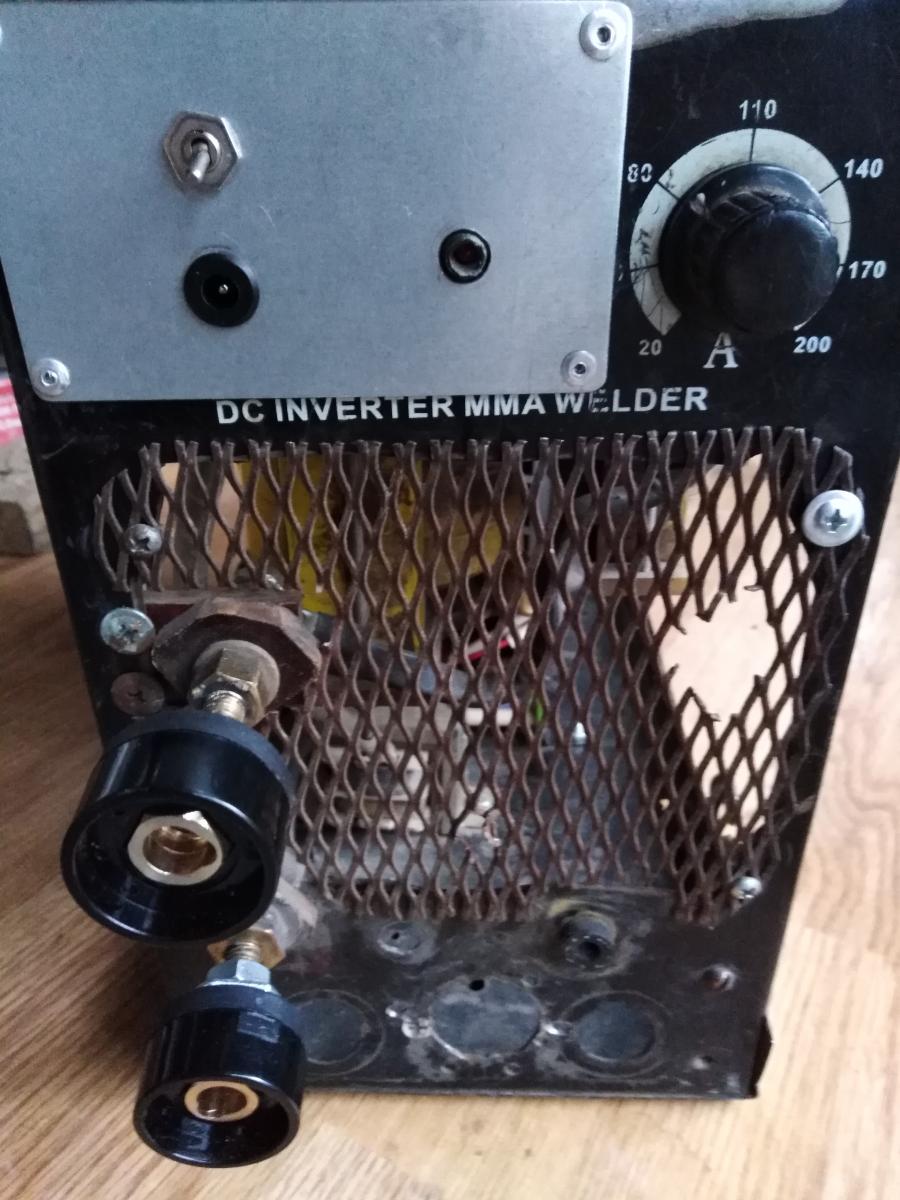

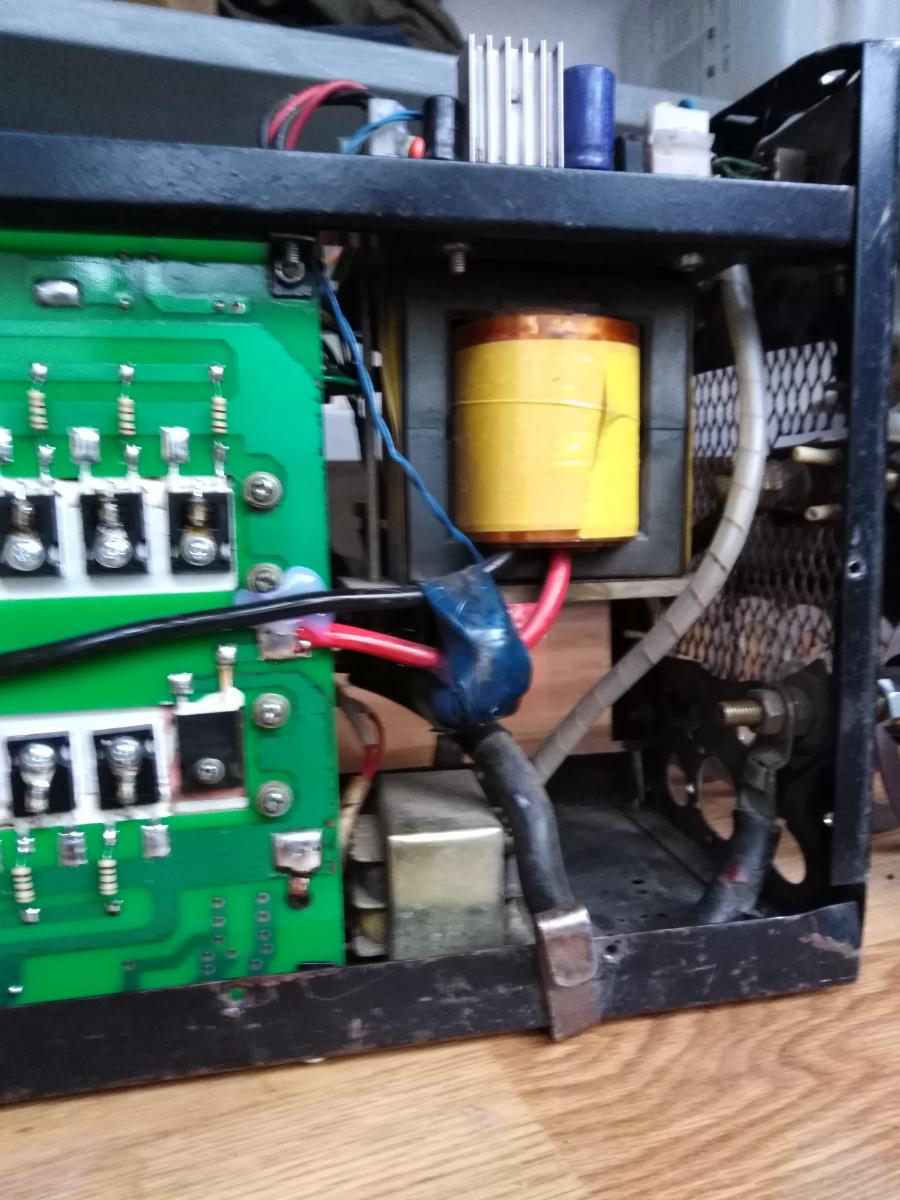

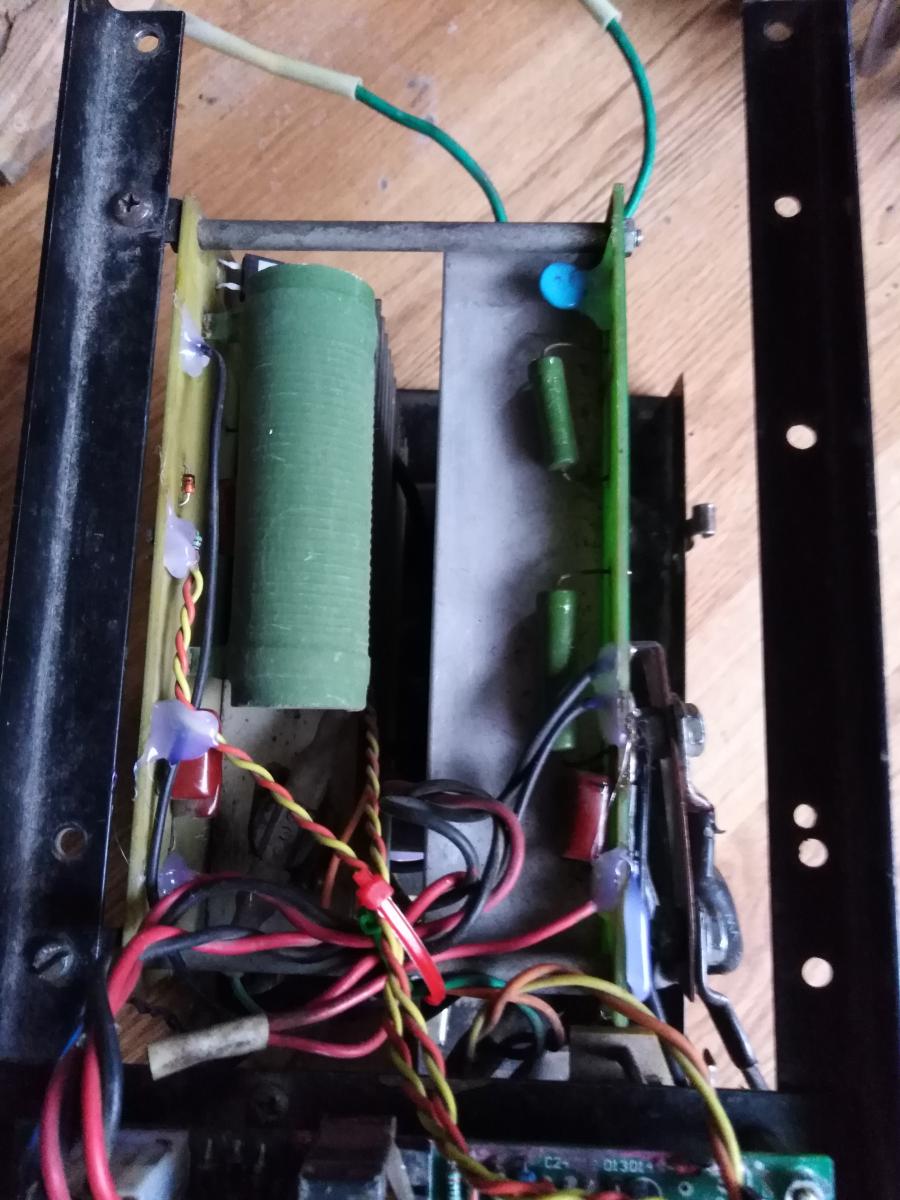

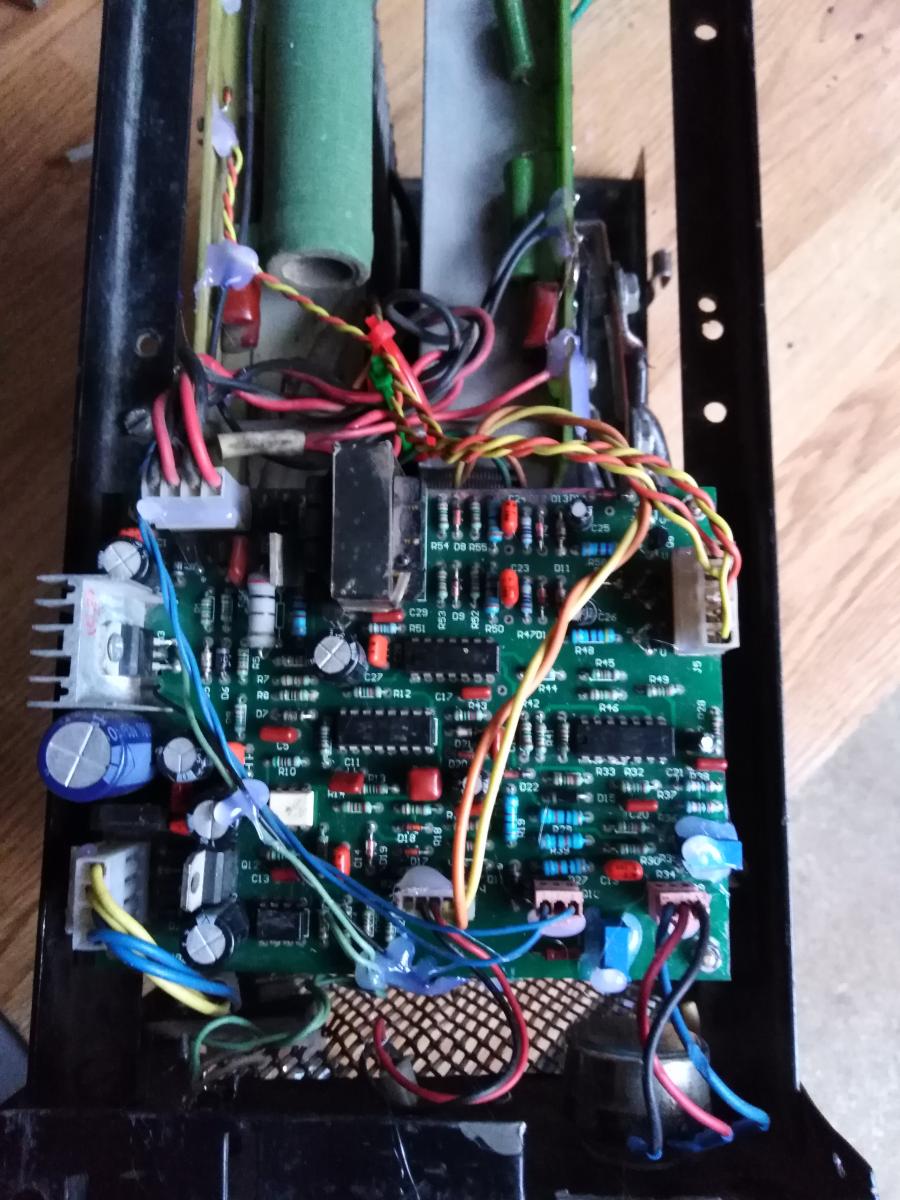

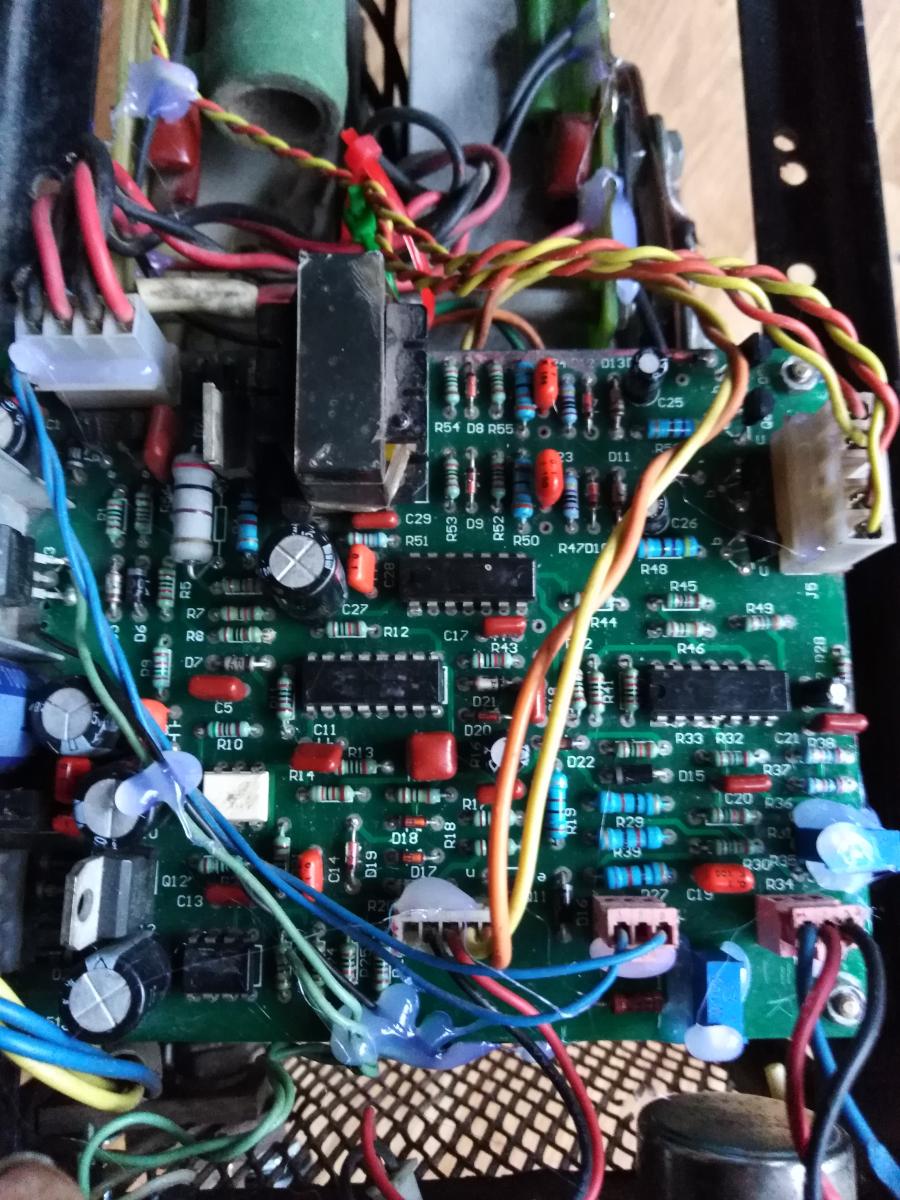

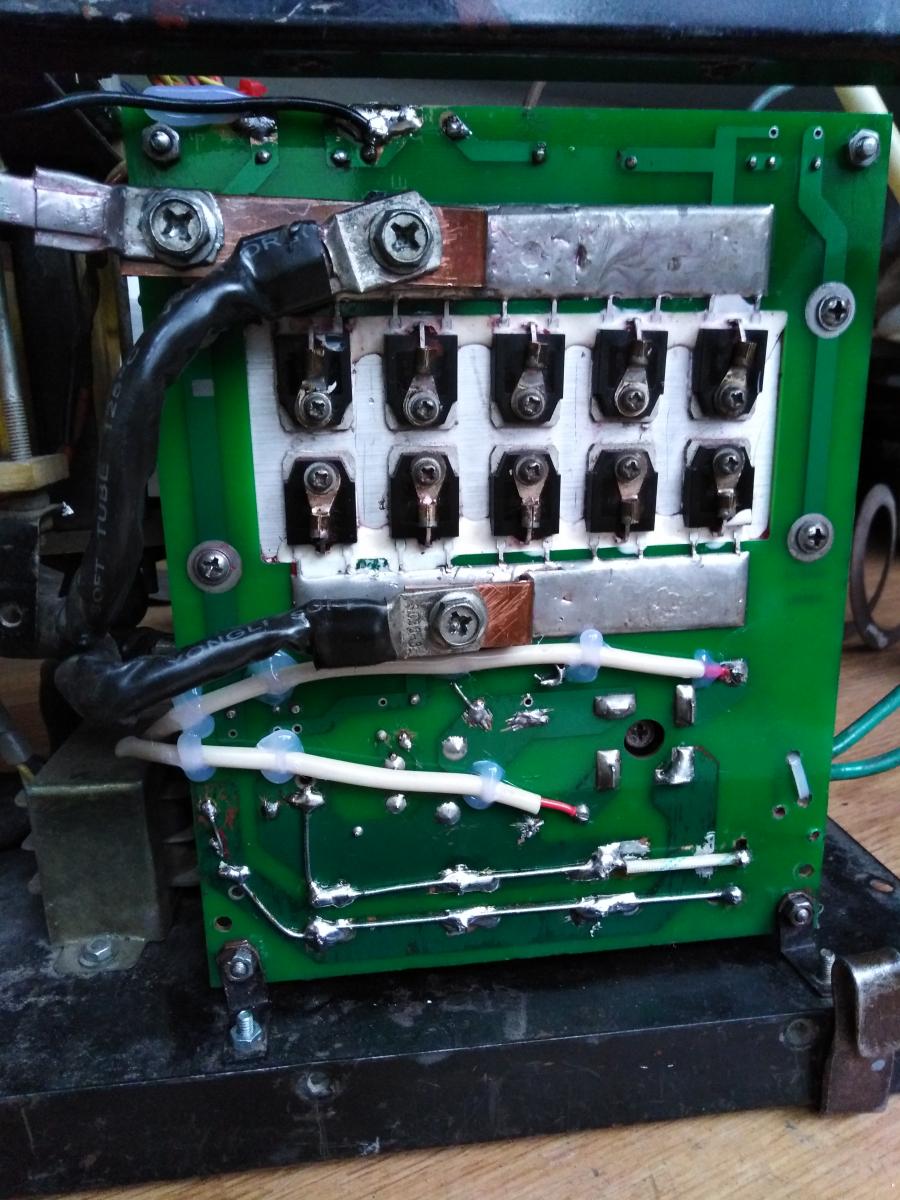

Продолжение ремонта "кошмара перед сном". Вот что получилось.
Вложение 8726Вложение 8727Вложение 8728
Вложение 8729Вложение 8730Вложение 8731
Вложение 8732
И что характерно - это работает. Будет использоваться под TIG. Думаю это лучше, чем то что было на первых фото.:)
