Ремонт солнечного инвертора Sunways.Замена транзисторов.
https://youtu.be/_V9VZxlSzYk
Вид для печати
Ремонт солнечного инвертора Sunways.Замена транзисторов.
https://youtu.be/_V9VZxlSzYk
А почему он сгорел?

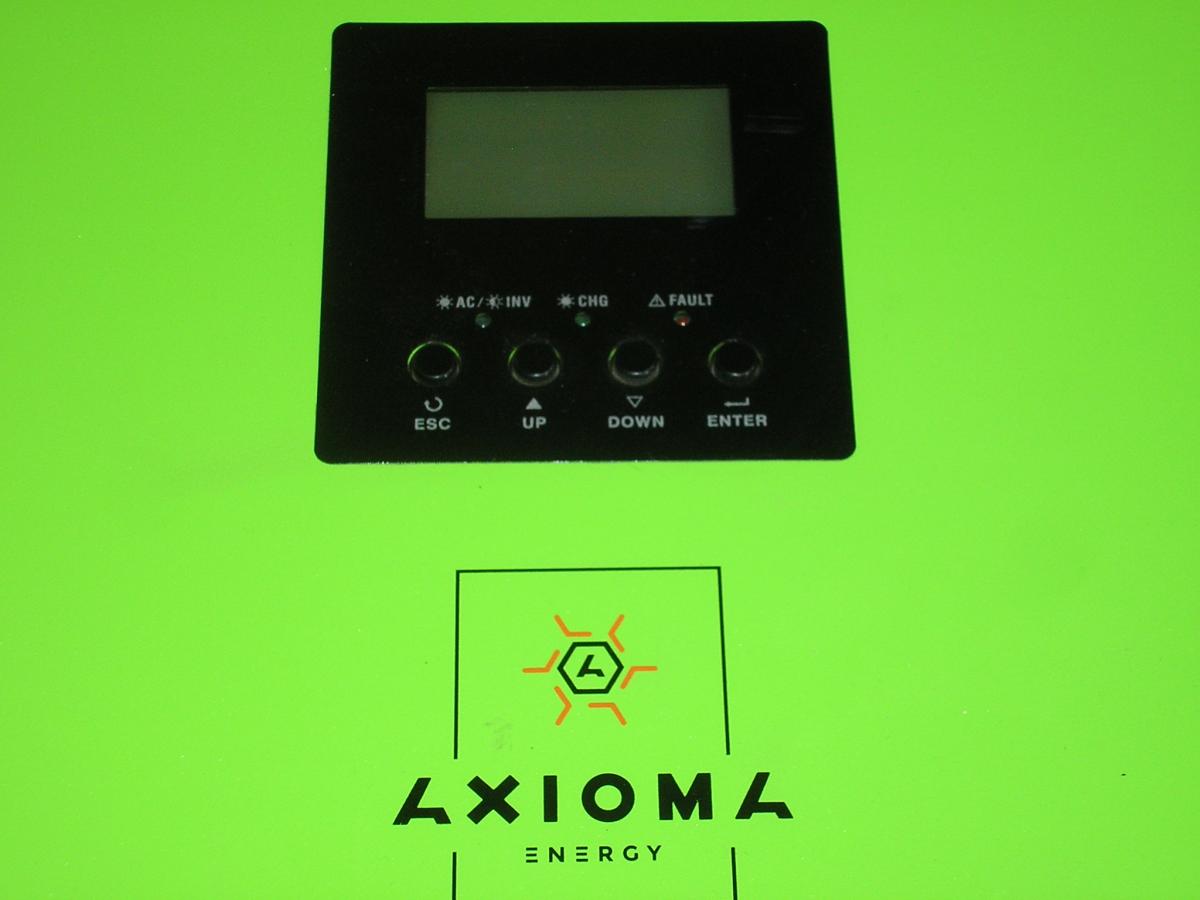

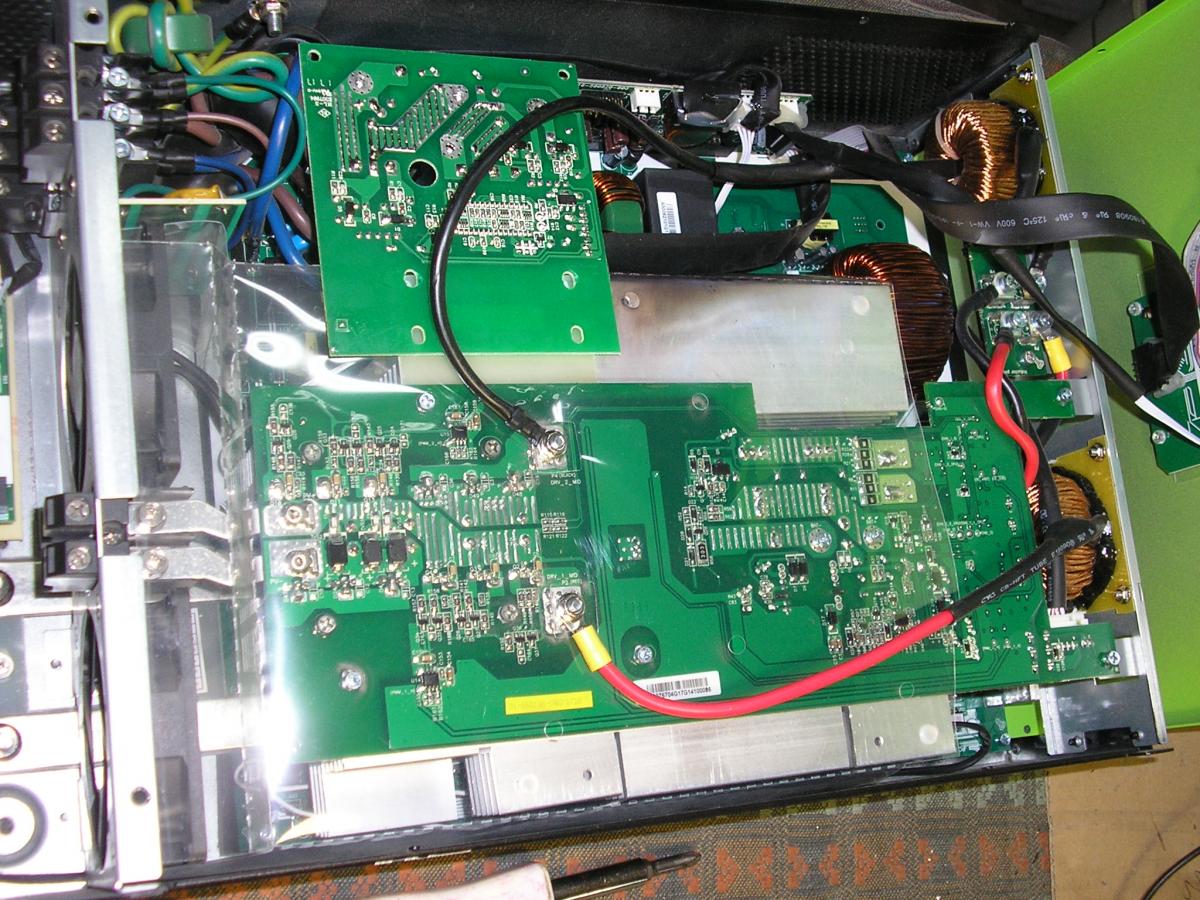

О - в тему. Ремонтировал AXIOMA Energy ISGRID 4000 гибридный инвертор - вот фото
Вложение 8554
Вложение 8553
Ба-бахнул конкретно - разорвало 5 транзисторов до дыр в радиаторах от дуги. Оптодрайвера выгорели вместе с блоком питания этих драйверов - не могу найти фотки этого всего. Благо мозги не повредились.

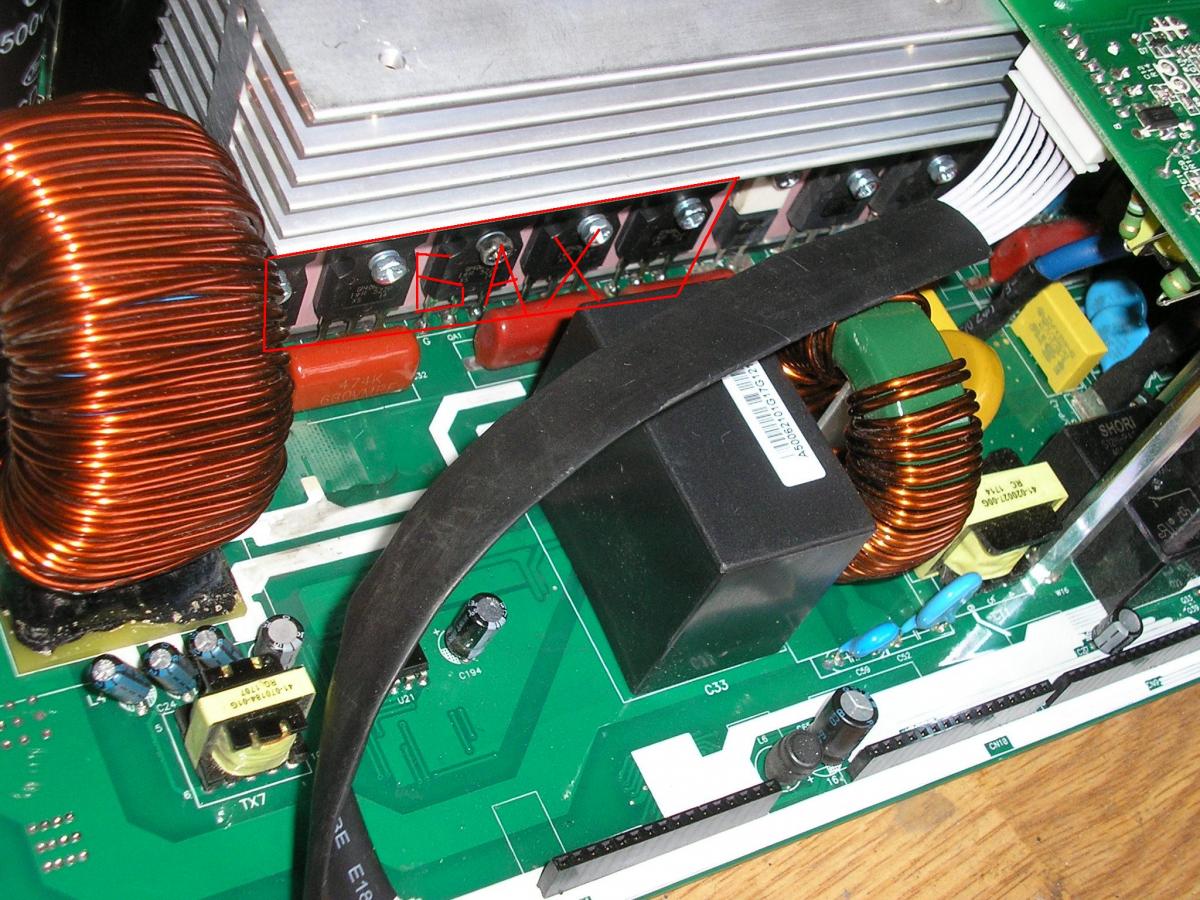

Вот эти транзисторы - это уже они заменены.
Вложение 8555
Отдаются даром транзисторы на есперименты,договариватся через вайбер,либо напрямую звонить.
https://youtu.be/BG90ghP6Oho
Посмотрел видео. То что без диодов то пол беды, а вот какой ток они выдержат это вопрос. Китайцы однако. Для экспериментов как то не есть гуд из-за незнания их тока. Взял я как то на Али 300 штук IGBT 2-х типов для плазм - так в среднем в десятке один бракованный. Если есть сгоревший то расколоть его и посмотреть величину кристалла.
МЕТОД.Цитата:
Сообщение от Николаевич
На конвейере сидит девочка и каждый транзистор еще без компаунда микрометром перепроверяет. Ну что бы знать что на нем написать. :D
Сортировку выполняют после заливки компаундом и отрубания полосы удерживающей ножки. Раньше просто не получится.
Так что о пригодности или не пригодности под задачи можно судить только по фактическим параметрам, хотя бы основным.
А для этого нужно мутить стенд.
Все остальное - дилетантизм.
Я же не просто так написал. Покупаю транзисторы на замену в сварочник - такого же типа и производителя и устанавливаю - в итоге под нагрузкой балластом ток чуть за 100 Ампер и БАХ. Рссматриваю транзисторы - что то не то в маркировке - раскалываю транзистор стоявший и новый купленный и вижу существенную разницу в величине кристалла. Снова всё проверяю в частности сигналы с драйверов под нагрузкой всё нормально - ставлю транзисторы такого же производителя и такого же номинала - но купленные в другом магазине ( маркировка классная ) - нагрузил - проверил - поварил - всё окей. Так что я юмор понимаю на счёт девочки с микрометром на конвейере:) Кстати купил два транзистора на "косой" и решил проверить их - один все выводы закорочены - в другом ёмкость затвора почти в 3 раза превышает паспортную - сдал их обратно - после этих двух случаев в этом магазине силовые транзисторы не покупаю - хотя он от меня в 10 минутах хотьбы.
Так вот и я об ентом-же. А чего проще сбацать стендик с проверкой хотя бы нолевого тока, крутизны характеристики и напряжения насыщения. Ну и наличие защитного диода.
Только не подпаиваться а слот поставить.
Взяли, прогнали, отбраковали.
Транзисторы "отдались" .
Так вроде подделку не сложно отличить от оригинала, особенно если оригинал под рукой ;). Подделок попадалось не мало, но всё выяснялось до покупки. Попадалось даже в китайских сварочниках с завода стоят подделки на китайские транзисторы :confused:. Ну и на кой эти игры с алиэкспресс и подозрительными торгашами? Места просто знать надо с оригинальными комплектующими и разумным ценником :p. Ради интересу искал в продаже определённые транзисторы, на али явный фуфел с положительными отзывами, типа купил поставил всё работает. А на просторах Украины или дурные цены, или подделка. Связался с одной конторой (везде только хорошие отзывы), на фото всё красиво (на фото явный оригинал), ценник гуманный, начал расспрашивать, попросил реальные фото. Ну и в итоге началось, с того, что это оригинал б/у с распая, а закончилось тем, что это китайское фуфло, не известно с чего перемаркированное, типа люди брали - не жаловались. Да в пень их рассказы, если с самого начала обман! Контора представлена по всем аукционам и барахолкам Украины и абсолютно не парится.
По мне так лучше переплатить за оригинал, сэкономив время и нервы, а может даже и деньги, чем надеяться "а может пронесёт".
Так Вы огласите, где не надо покупать. Сделайте так сказать чёрный пиар, чтоб другие не попадались.Цитата:
Сообщение от Николаевич
Так не вопрос - https://radiostore.com.ua/ Я покупаю на "Вороне" - проколов не было.
Да, с вороном тоже проколов не было, только иногда бесили менеджеры, которые не умеют общаться с клиентам.
Мне проще - в корзину накидал - и в след поехал - денег заплатил - пакет с деталями получил:)
Коротко о ремонте
https://youtu.be/_2IEOSBbq6g
Подарок к бесплатному ремонту
https://youtu.be/8txoWoSTb-A
"Подарок"купили,предложени в силе.
https://youtu.be/3Qgw7UoAECY
Ремонт дежурного блока питания кайзер нбс 250
https://youtu.be/4KvWYyl0dYI
Надо уже дополнить тему, как проверить трансформатор дежурки, если на вид он не горелый. Можно создать базу про замерам индуктивностей таких трансов.
На трансформаторе с закороченным витком/витками индуктивность мизерная. У того, кто занимается ремонтом силовой - измеритель индуктивности должен быть!
Я то это знаю и у меня все есть. Раз в теме ликбез начался я внес предложение. Совсем убитый трансформатор осликом проверяется просто и наглядно, а вот знаяЦитата:
Сообщение от Xort01
индуктивности обмоток рабочего транса можно его окончательно проверить, а то мало ли железо перегретое или китайцы не тем проводом намотали. Вот было бы здорово иметь такую базу по индуктивностям
Ремонт сварочного ММА-250.Замена диодного моста и радиатора.
https://youtu.be/Ib_K-G8MxHg
Типовая неисправность сварочного полуавтомата tesla.
https://youtu.be/kUmCKoZ4Kzk
Мосты нужно ставить одинаковые и с одно партии.Цитата:
Сообщение от Semivosa
Вся ответственность на мне,спасибо за коментарий.
Если у каждого моста соединены ноги по переменке, то есть на мост по 1 линии 220, то можно и разные.
Как в Патоне.Цитата:
Сообщение от Xort01
Ремонт Луч-профи 270,CD4053
https://youtu.be/cPwYFXv0wSg
https://youtu.be/LWQGb_u0fUo
Режимы дежурного блока на UC3843
Експеримент с резистором
Режимы uc3843 tl084
https://youtu.be/8t5YhTqks_U
Принцып проверки регулировки тока сварочного инвертора.
https://youtu.be/woNjqSeiknI
Замена диодов в gysmi.Stth2003 на 150ebu04
https://youtu.be/sFq9l8O3yoc
Частотник Дельта,замена модуля на транзисторы.
https://youtu.be/4Tfo-21PRIo
Луч-профи(Тесла) полуавтомат не переключаются режимы миг/мма(решение).
https://youtu.be/ZnJk8DZfVJY
Урал-элекро ЭИСА-140 замена диодов и вентилятора.
https://youtu.be/Qama2RnMrZU
Солнечный инвертор Axioma ISPWM-1000 ремонт и модернизация.https://youtu.be/UhcdcCwAgc4
Дніпро-м Саб 258 замена "транзисторо-диодов".https://youtu.be/ArlgT8JPP7o
Термофен 8858 сервисный режим и настройка.
https://youtu.be/8cyzEK4zRAo
Схема удвоителя для ремонта частотников на 380в.
https://youtu.be/SLoCdic1qcE
Tesla,Замена платы управления.
https://youtu.be/5LMZ5sRXntM
