TESLA weld MMA251 проблема с дижуркой

Здравствуйте!Прошу помощи в ремонте инвертора.TESLA weld MMA 251.Попал с нерабочей дижуркой,Заменил UC3842,9N90,рез47om,18v стабилитрон,рез1,21 ом,БП стартонул.U на выходе в норме 15 и 12в. Нагрузил баластом сварочник идёт в защиту загорается светодиод и тухнет блок питания,и отключается реле и включается обратно.Это при минимальном положении регулятора тока,добавляю ток нет отключения но U выхода дижурки надает гдето на 4-5в.Ставлю на електрод тухнет при любом положении регулятора тока.Фото апарата
Вложение 8448Вложение 8449Вложение 8450

Интересно. А какое напряжение на электролитах когда нагружаем сварочник?

Фото дежурки сделайте макро,там вижу не все элементы соответстуют оригинальным.

Так может проблема с БП только тогда, когда ШИМ работает? Номинал токового резистора в БП?

Вложение 8462Вот схема ресанты,отличие только на тесле нет резистора r010 22om и в место r013 1.21ома стоят 3 резистора по 3 ома.

Токовые стоят 3 резистора по 3 ома.Проверил все номиналы соотвецтвуют номиналам на схеме

Канденсаторы проверил моста тоже всё в норме,транса дижурки проверил норм.При отключении БП Uна конденсаторах 295.

Сделайте макро фото,по вашему фото вижу два токовых по 2,4 ома,а не три по 3 ома.

Фото делал до установки резисторов на 3 ома.Зараз стоят эти номиналы,фото завтра выложу.

А как ведёт себя аппарат и БП если выход нагрузить лампой 220 вольт 0,5-1 кВт? Частотозадающая цепочка БП не менялась? Бывало помехи от силы влияли на блок питания.

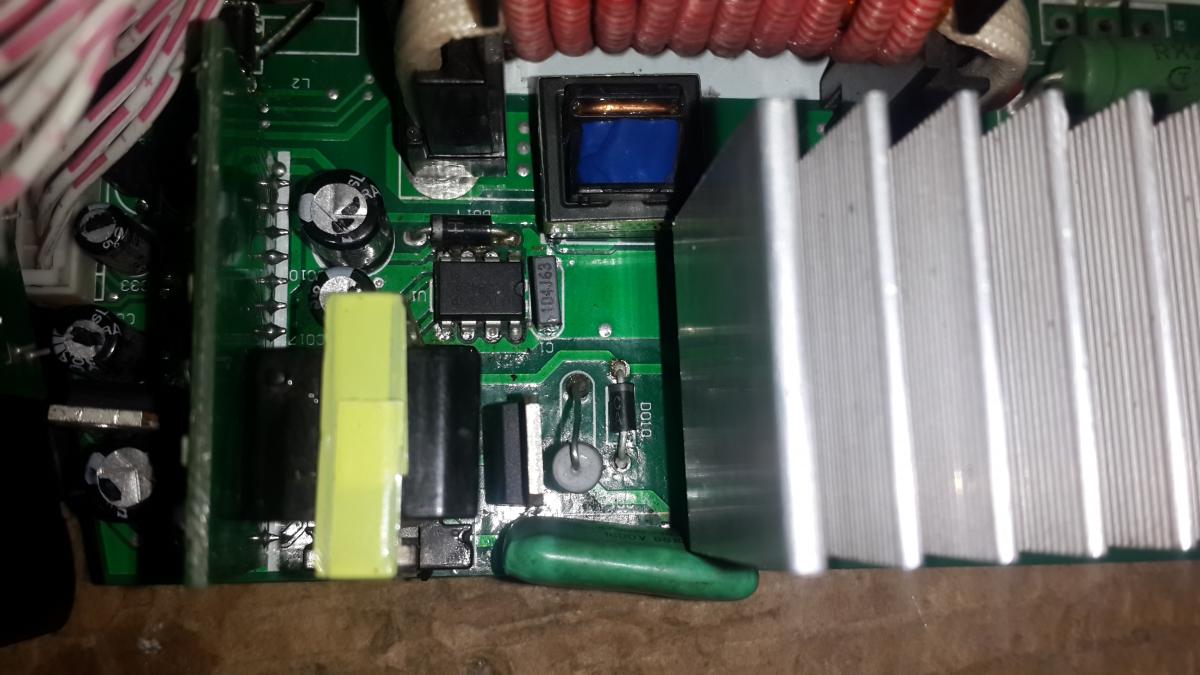

Вложение 8466Работает с 2мя резисторами 2.2ома как в схеме.

Какое напряжение между высоковольтной обмоткой(вход +310в,мерять на самом выводе),и минусом(-310в)?В разных режимах нагрузки.Какие детали были паяны до вас(укажите их позиционые номера)?

И сделайте фото противоположной стороны(с подсветкой).Сделайте замер питания шим(3842),в разных режимах.

Определил сегодня такую штуку,при работе на баласт амперметр на выходе показывает 60А и происходит отключение сварочника.U при нагрузке на выходе 7.5в.Питание шимки при етом режиме падает до 12в,а при отключении падает до10в.Выше 60А всё работает U шимки 15.75в

По даташиту 10в происходит отключение шимки,а что садит напряжение непойму.Может по корпусу шото пробило?на фото обозначил место где была перегоревшая дорожка и оплавлен вывод конденсатора 4,7нано 600в я кандёр заменил.Мерял вчера транс дижурки сопротивление обмотки высокой 2.5Ома.

Ответы на вопросы?

Запарил он меня просто уже может и пишу что нетак.

(оплавлен вывод конденсатора 4,7нано 600в я кандёр заменил ) - а диод в этой цепи??? заменой.

1)Замерить напряжение между входом высоковольтной обмотки и землей(в разных режимах).2)Сделать фото с противоположной стороны(освещенное).

Всем привет. Может контакты реле плавного пуска подгорели вот и под нагрузкой просидает напруга и отрубаеться девайс

Контакты реле целые проверял под нагрузкой,нет просадки. (а диод в этой цепи??? заменой.)диод тоже пошол под замену.

Всем привет. Я бы попробывал сам БП нагрузить отдельно. Попробуй токовый резистор поставь на 0,5 Ом А транзистор греется в бп?

Повторюсь еще раз.1)Замерить напряжение между входом высоковольтной обмотки и землей(в разных режимах).2)Сделать фото с противоположной стороны(освещенное).

(Попробуй токовый резистор поставь на 0,5 Ом А транзистор греется в бп?)Токовый ставил на 0,5 Ом Изменений нет.Транзистор не греется.

Вы фото и замер сделать можете?

Здравствуйте.как там девайс есть положительные результаты?Проверили отдельно этот БП?

Завтра постараюсь сделать фото.Выпаял ключи и нагружал вчера баластом выход БП работает отключения нет.Я думаю у ШИМКИ срабатывает защита от влияния силовой части.

логика у вас верна,но чуть по другому.

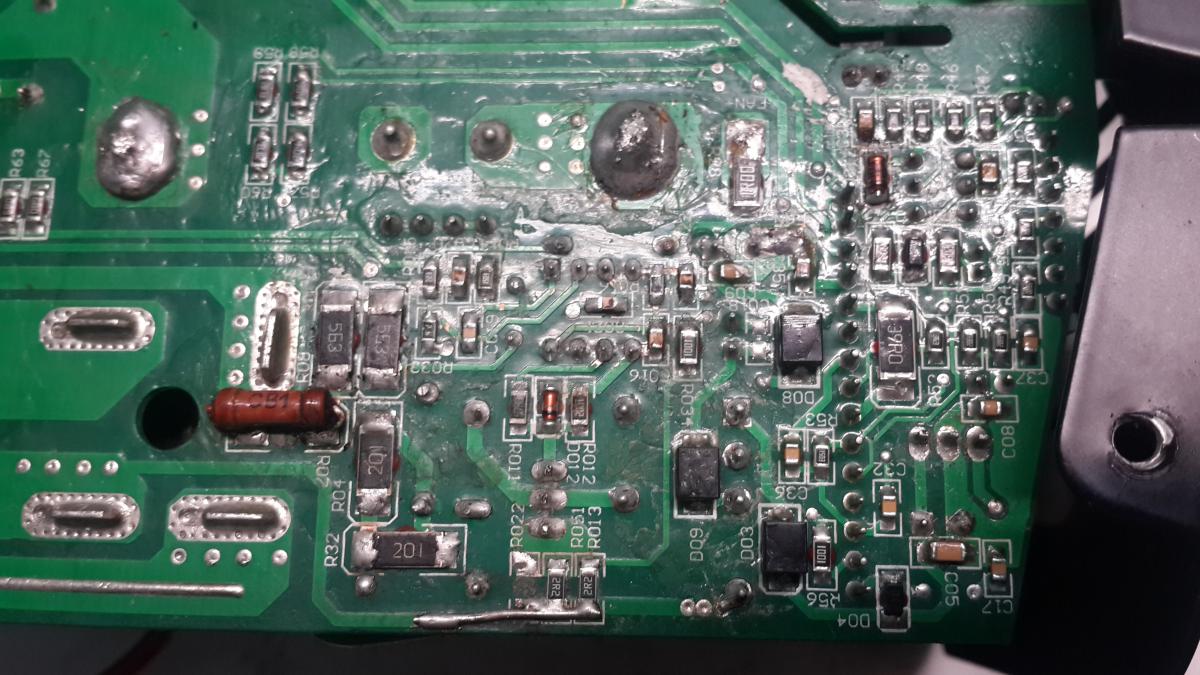

Вот обратная сторонаВложение 8479Папряжение на трансформаторе изменяется от 244 до 290 вольт.При 290 происходит отключение дижурки при работе на баласт.

Папряжение на трансформаторе изменяется от 244 до 290 вольт.При 290 происходит отключение дижурки при работе на баласт. - А как это может меняться напряжение
в таком широком диапазоне??? Сеть такая слабая? При входном 220 переменки на конденсаторах 310 вольт постоянки ( как и на трансформаторе дежурки)- под нагрузкой
ну не ниже 280 вольт - а у вас доходит до 244 вольт. Диодный мост в норме? Реле замыкает контакты? Электролиты не подсохли? Качнуть бы напряжение латром и посмотреть
чего там и как. Интересно как это при 290 под нагрузкой ( баласт ) - а без нагрузки что 244 вольта. В точности до наоборот. :confused:

Ошибся от 290 до 244.

Всё равно слишком много падает под нагрузкой. Выше я написал - проверить.

Вот теперь все ясно,на недогруженом бп. дежурки сважность 3842 уменьшается(так как драйвер тоже сужает импульсы при малом токе на выходе,и соответственно меньше энергии закачивает в тгр и ключи,при большом токе в драйвере импульсы соответствуют или ближе к режиму холостого хода,то есть дежурка нагружена нормально,шим широкий),то есть все это происходит по причине конструктива св.аппарата,когда дежурка подпитываеться с управлением с одной обмотки. Вариантов несколько.1)Блок недогружен,отключен вентилятор.2)Есть проблемма с обратной связью 3842 по напряжению.3)Дефект емкостей по питанию.Прошу воспринимать все как догадку.

Вложение 8486Вот етот частотозадающий конденсатор и виноват во всём етом.Проверял же етот конденсатор номинал 1nf.Сегодня смотрю думаю проверю ещо раз отпаял прибором меряю всё нормально 1н,померял ещо раз держу прибором дольше через 10 секунд емкость начала падать медленно до 0,94nf.До етого мультиметром мерял и LCR-метром пару секунд емкость в норме .Просадка напряжения ето у меня автомат начал жужать поменял и порядок.

Керамика однако.

Всем участникам темы спасибо.Да вот керамика как может себя вести.

Цитата:

---

Сообщение от sergey325

Всем участникам темы спасибо.Да вот керамика как может себя вести.

---

Иногда (не правило) надо менять элементы схем , которые выглядят подозрительно....цвет поменял, краска слезла, появились следы коррозии внутри стеклянного диода(стабилитрона)-соль....чисто из мудрых соображений...

Да я с вами вполне согласен.

Цитата:

---

Сообщение от Анатолий

Иногда (не правило) надо менять элементы схем , которые выглядят подозрительно....цвет поменял, краска слезла, появились следы коррозии внутри стеклянного диода(стабилитрона)-соль....чисто из мудрых соображений...

---

Всё правильно - первым делом визуальный осмотр. НО - бывает так что периодически проявляется неисправность с интервалом неделю - во как - был у меня "Патон" ММА - включаю на выходе 35 вольт, только щупом мультиметра или щупом ослика коснулся платы управления - всё запустился - можно варить - через неделю та же фигня - вычислил - оптодрайвер - вход есть - выхода нет при этом питание в норме - схема косой мост. И такое частенько попадается.:)
