Здравствуйте, почему то на этом форуме нет обсуждения блоков охлаждения, мне кажется что у многих он есть, интересно было бы посмотреть чем люди пользуются, плюсы и минусы конкретных аппаратов
Вид для печати
Здравствуйте, почему то на этом форуме нет обсуждения блоков охлаждения, мне кажется что у многих он есть, интересно было бы посмотреть чем люди пользуются, плюсы и минусы конкретных аппаратов
знаю что "заплюют", но все таки покажу блок который вот собрал для WP-18
собрал именно из таких компонентов по причине того что аппарат у меня 200А, это не так уж и много, думаю этого хватит что бы снимать тепло с горелки, которая тоже не такая уж и большая, WP-18, да и не на производстве это все, так что "жарить" часами тоже не входит в планы

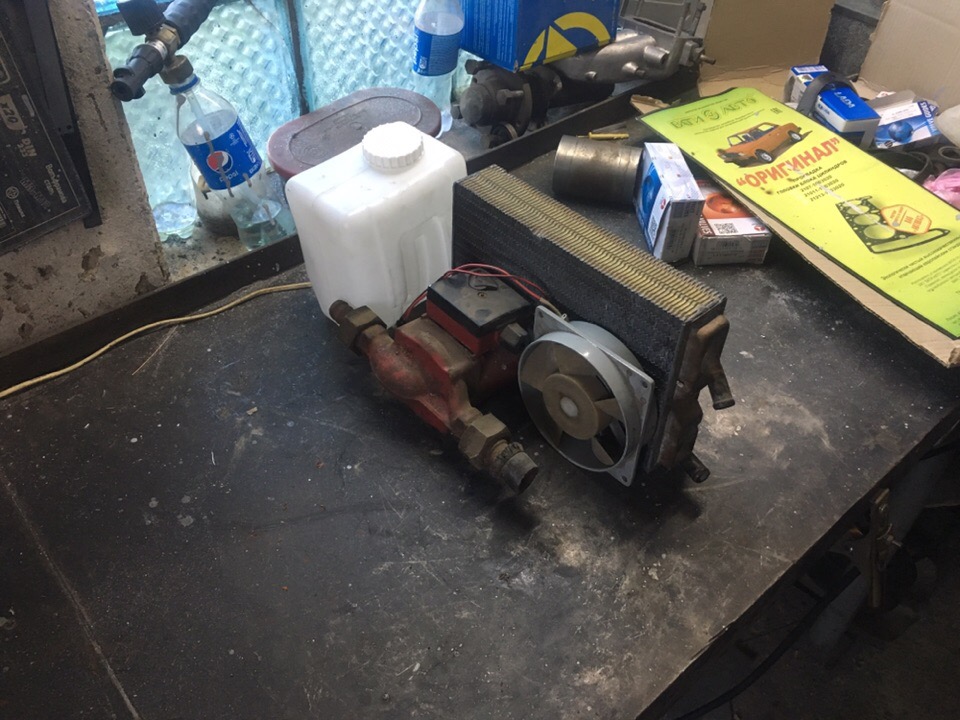

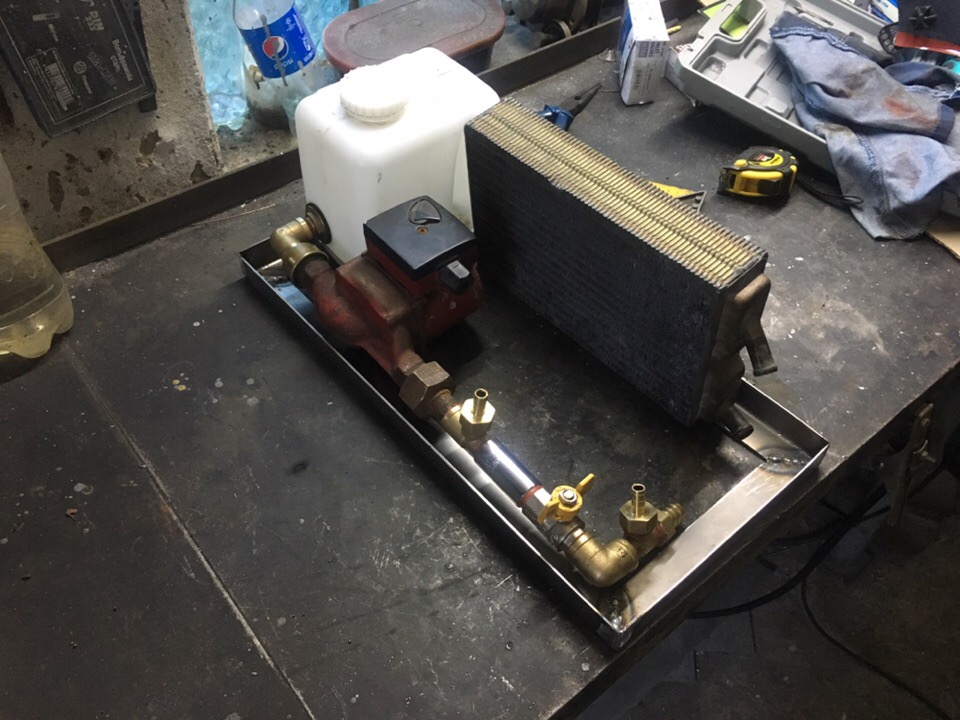

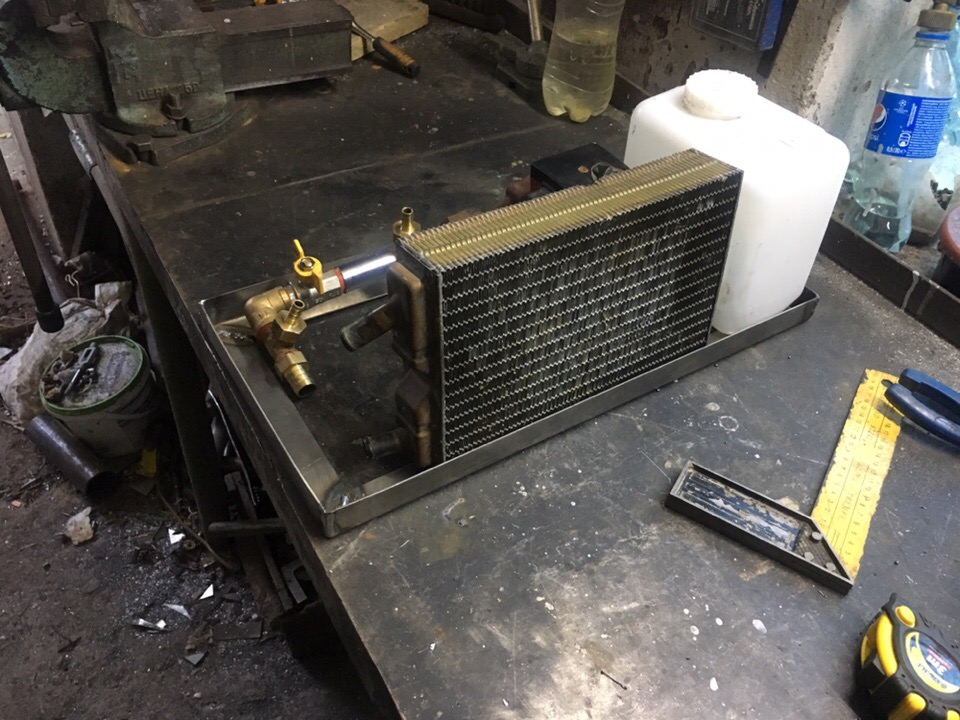

началось все с того что просто собрал что было дома, это уже больше половины всего нужного и самые основные растраты
Вложение 8341

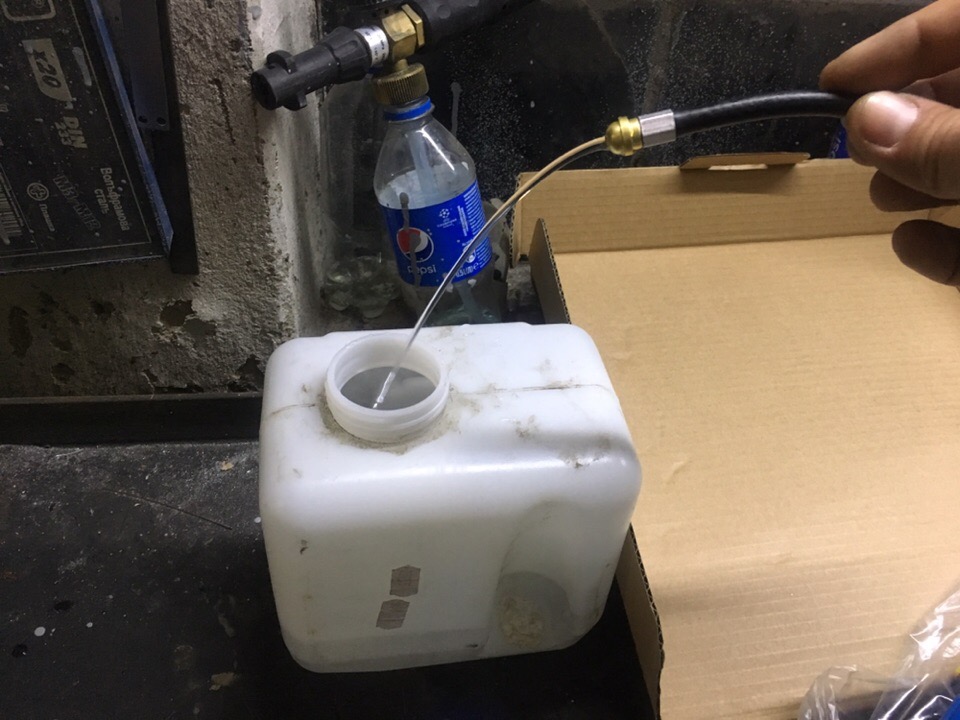

производительность сразу проверил до сборки, мне кажется этого достаточно для моих нужд
Вложение 8342Вложение 8343 https://www.youtube.com/watch?v=v94OClmJnD8

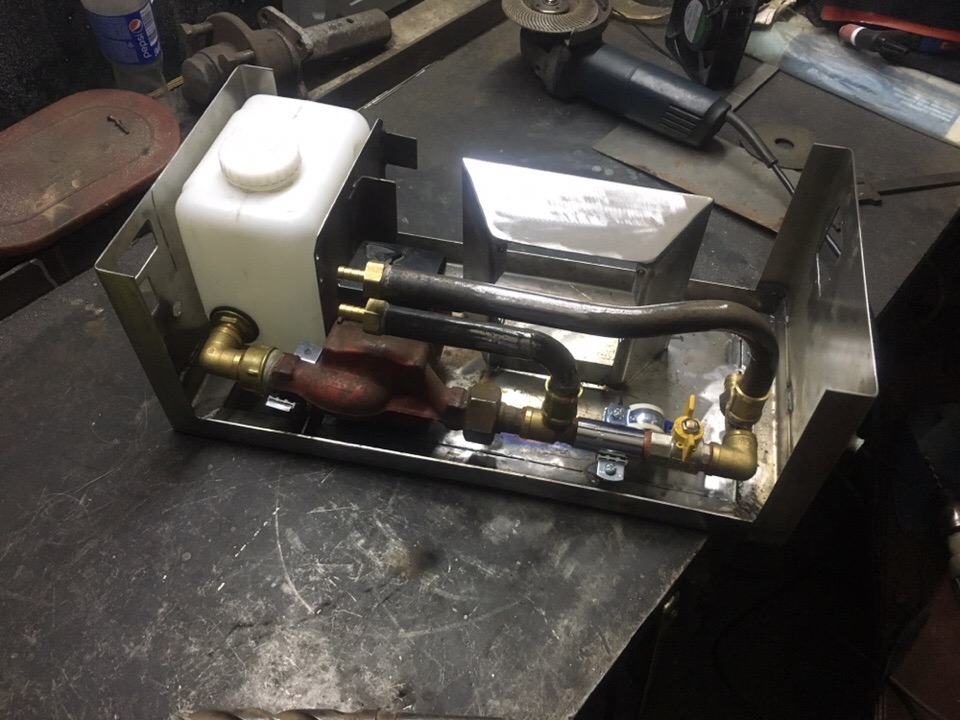

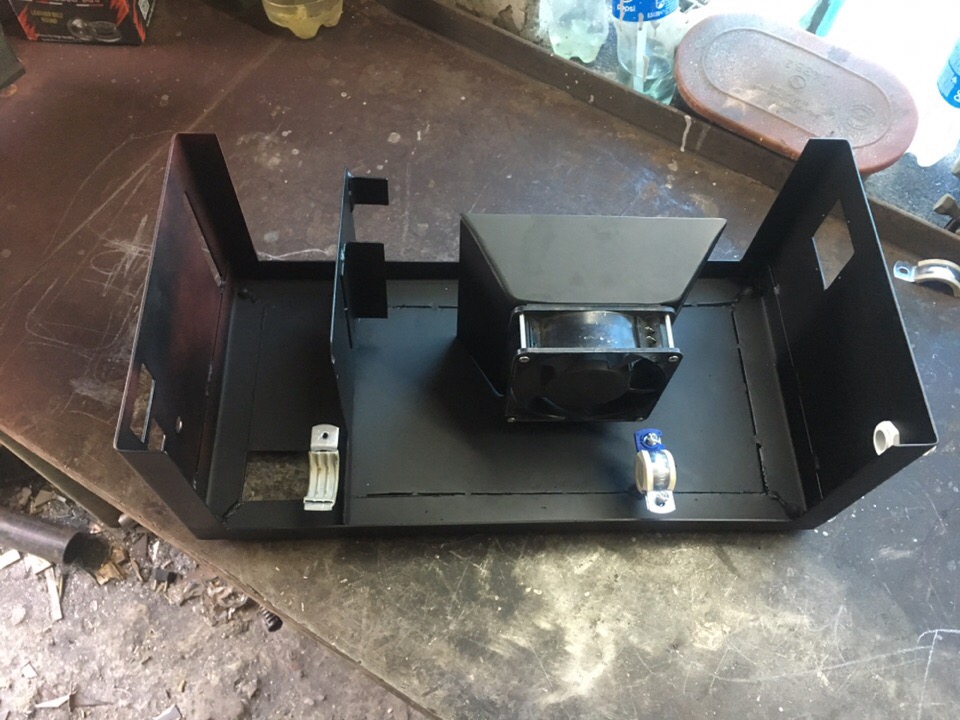

затем прикинул схему как собрать все, докупил цвет мета, ну и за заваренную трещинку на диске подогнали тихий вентилятор, вместо советского того...
Вложение 8345Вложение 8346

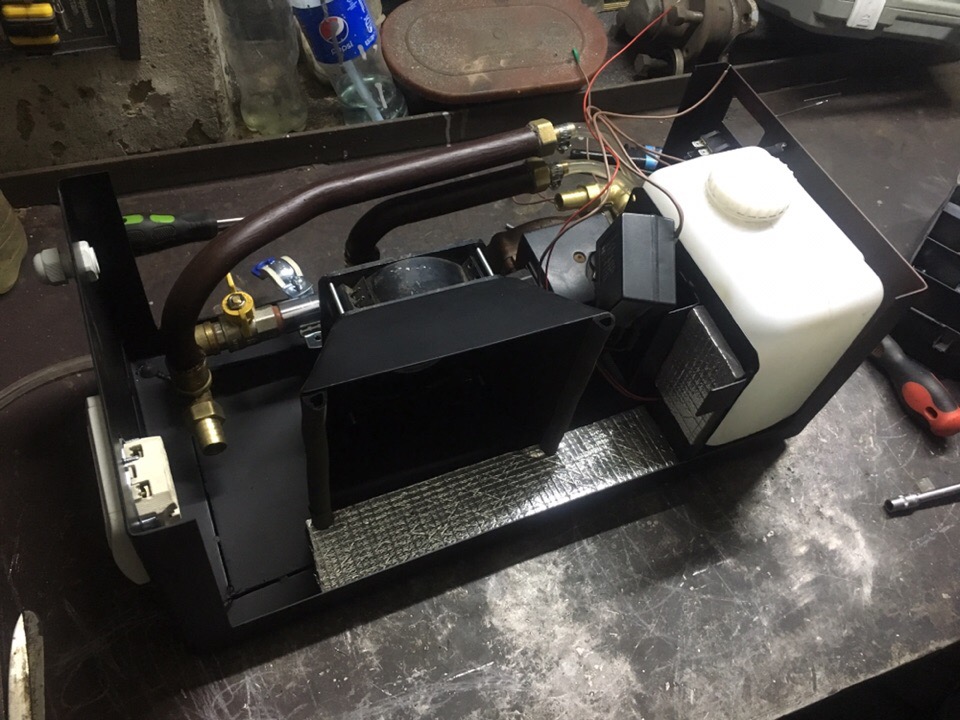

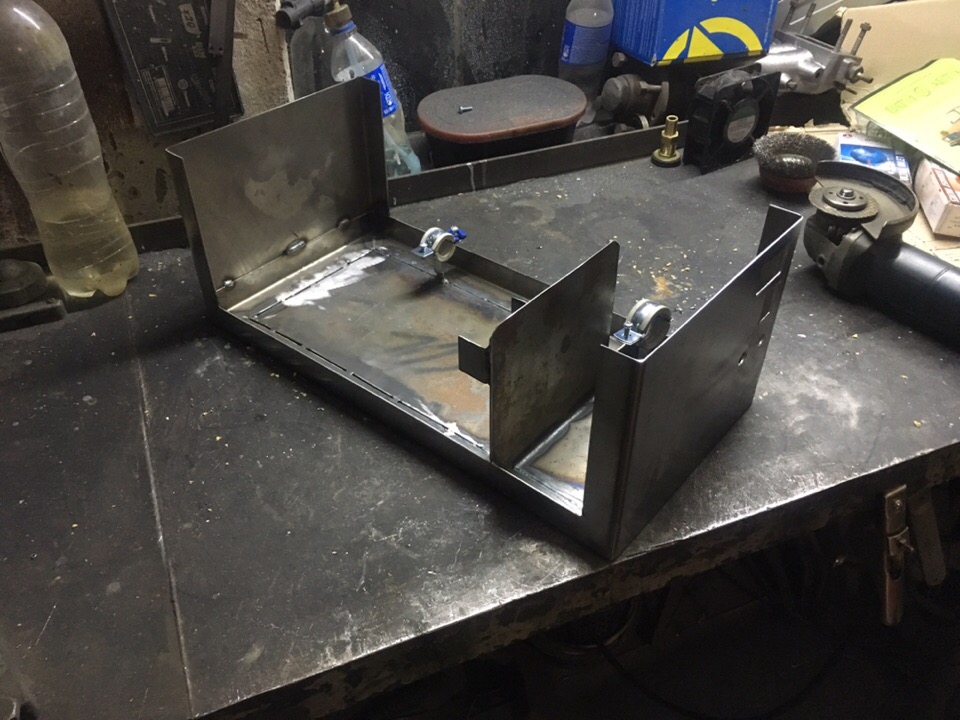

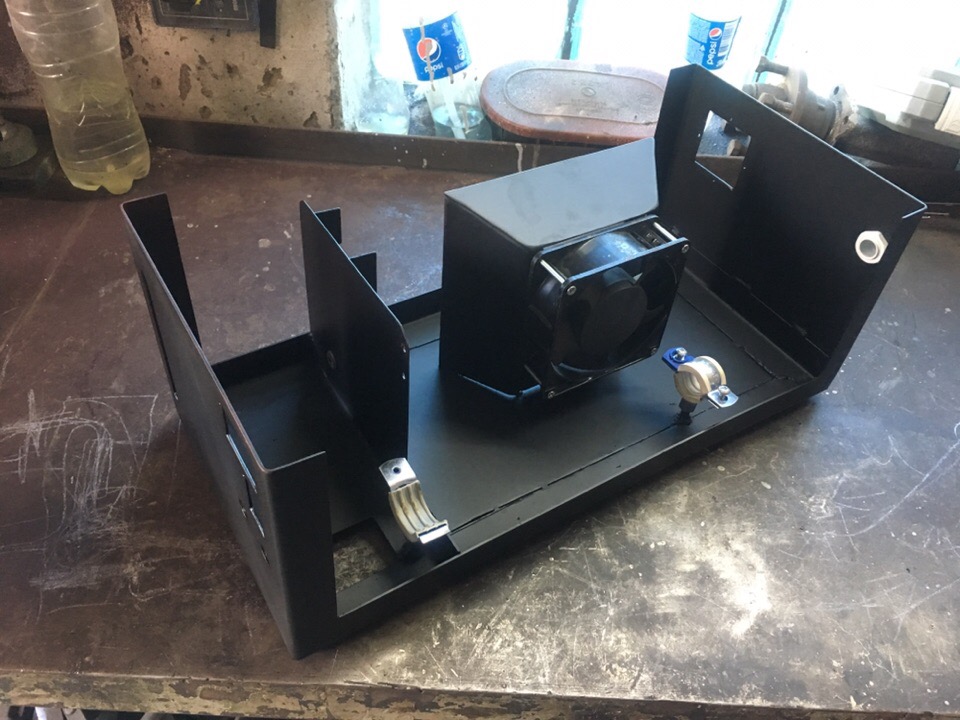

жаль что многие мысли приходили когда уже начал собирать, ведь можно было корпус сделать на много проще, но что есть то есть...
Вложение 8347Вложение 8348

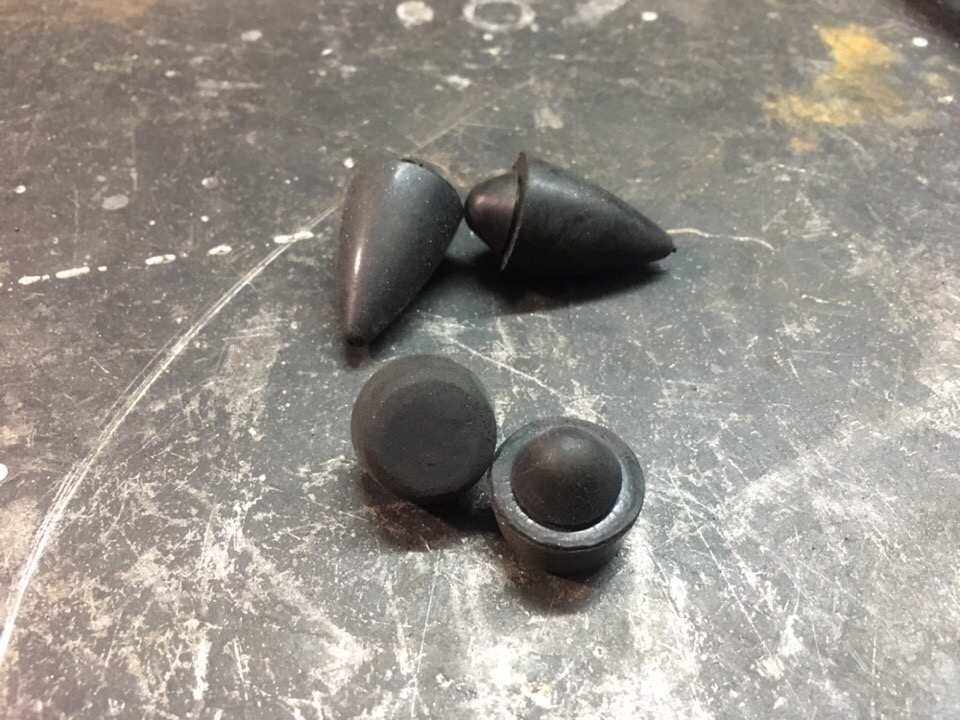

блок ставить решено только на резиновые ножки, что бы по столу не скользил и вибраций лишних не было с шумом... ножки отдельно искать было лень и долго, по этому покупаем 4 упора капота от жигуля, подрезаем и получаем замечательные мягенькие ножки за пару гривен=) к тому же найти можно в любом магазине в принципе, дешево и сердито
Вложение 8349

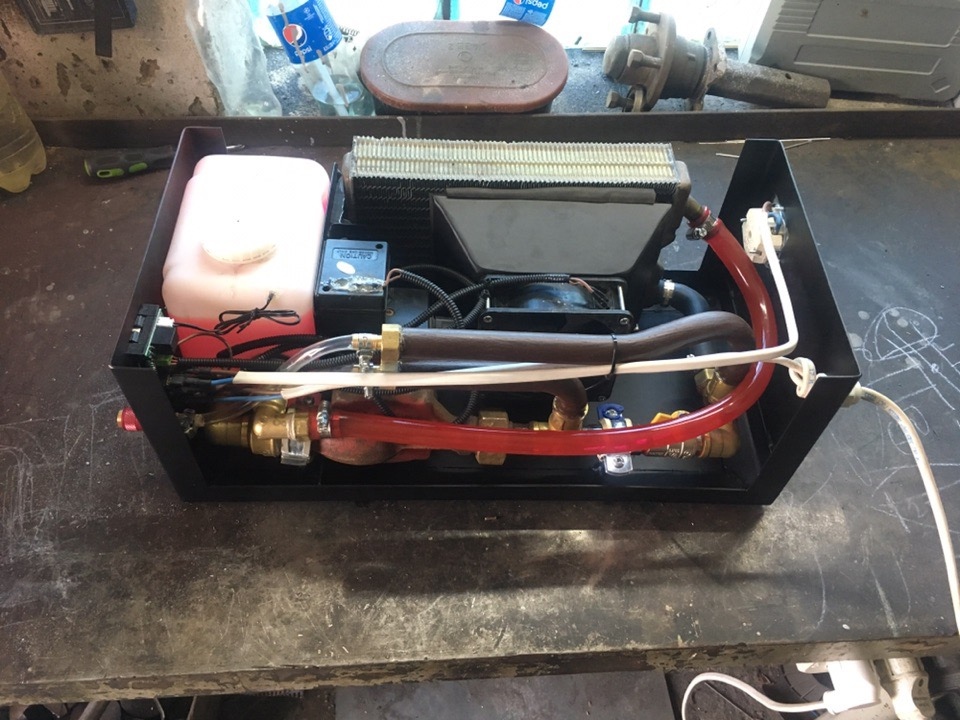

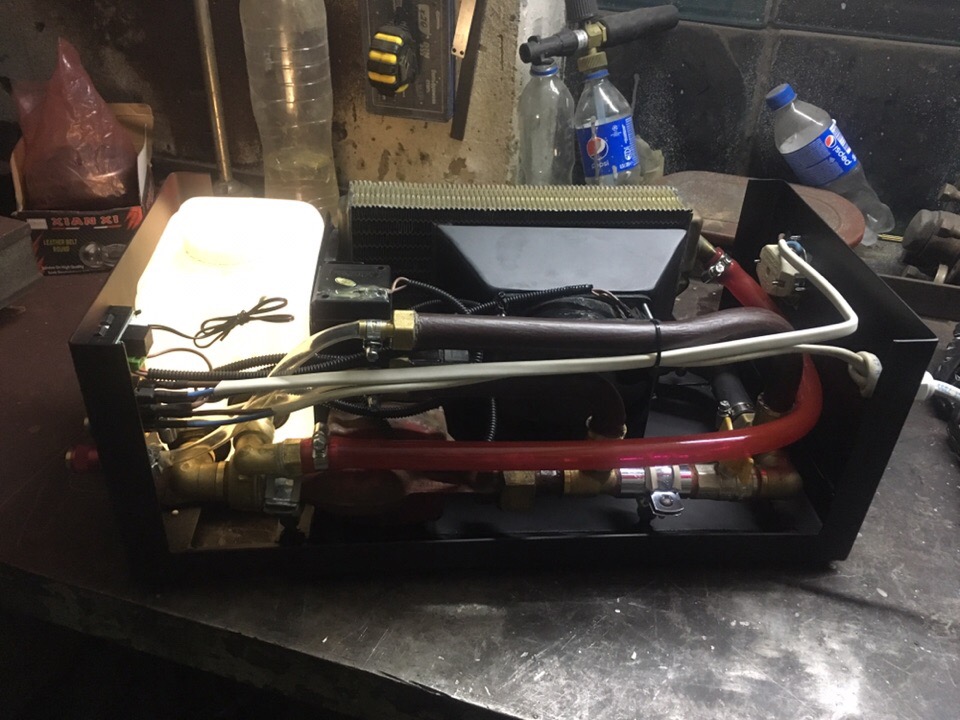

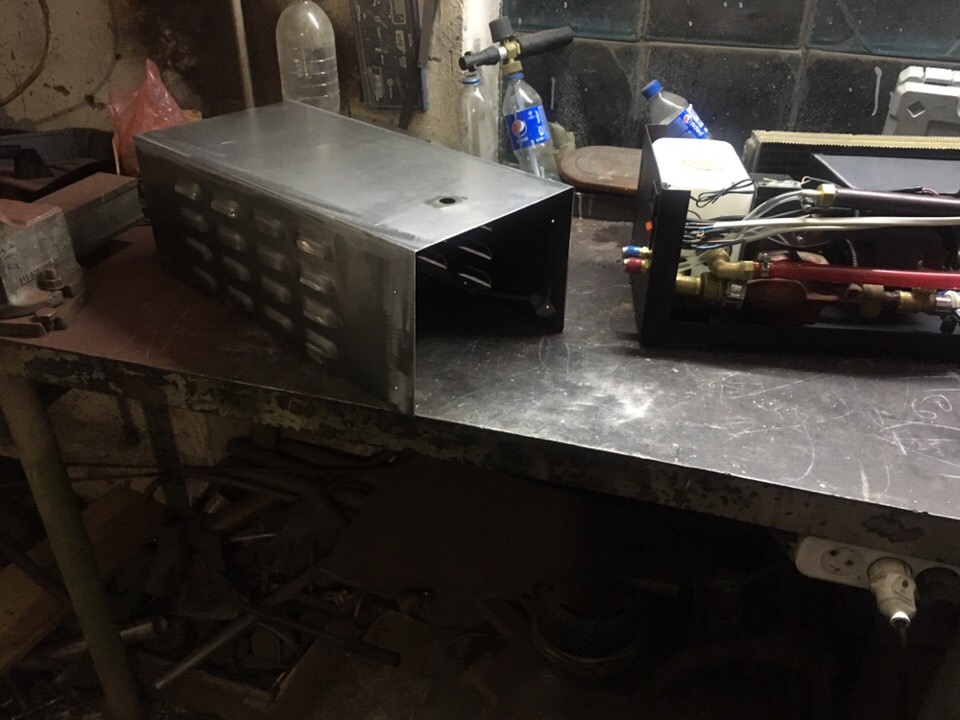

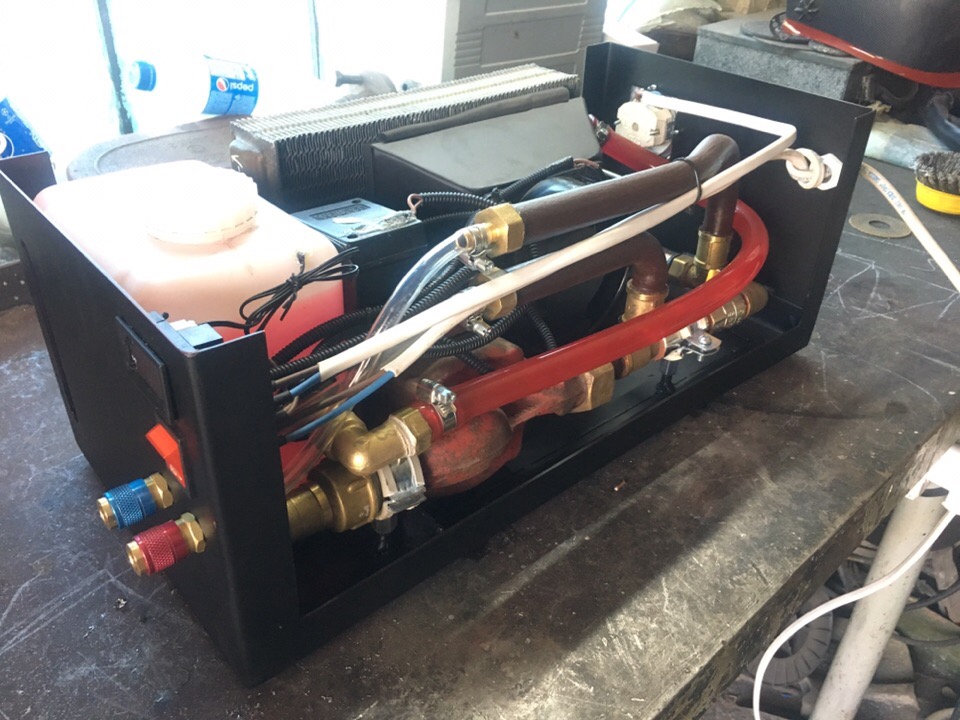

красим, собираем...
Вложение 8350Вложение 8351Вложение 8352Вложение 8353Вложение 8354Вложение 8355Вложение 8357Вложение 8358Вложение 8359Вложение 8360Вложение 8356
Дуже навіть не погано ))))

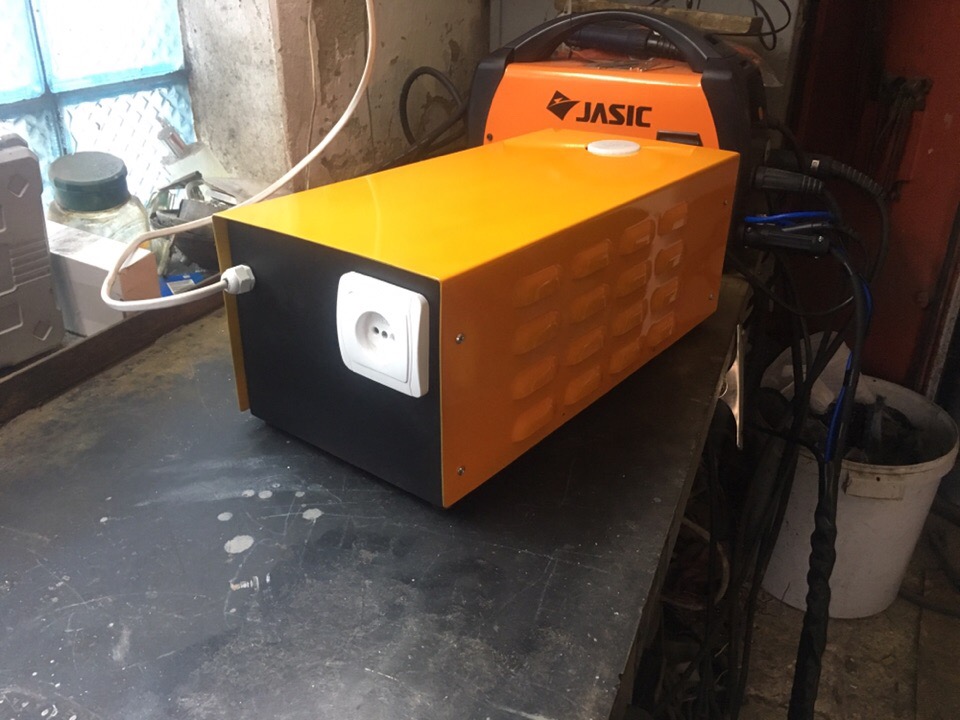

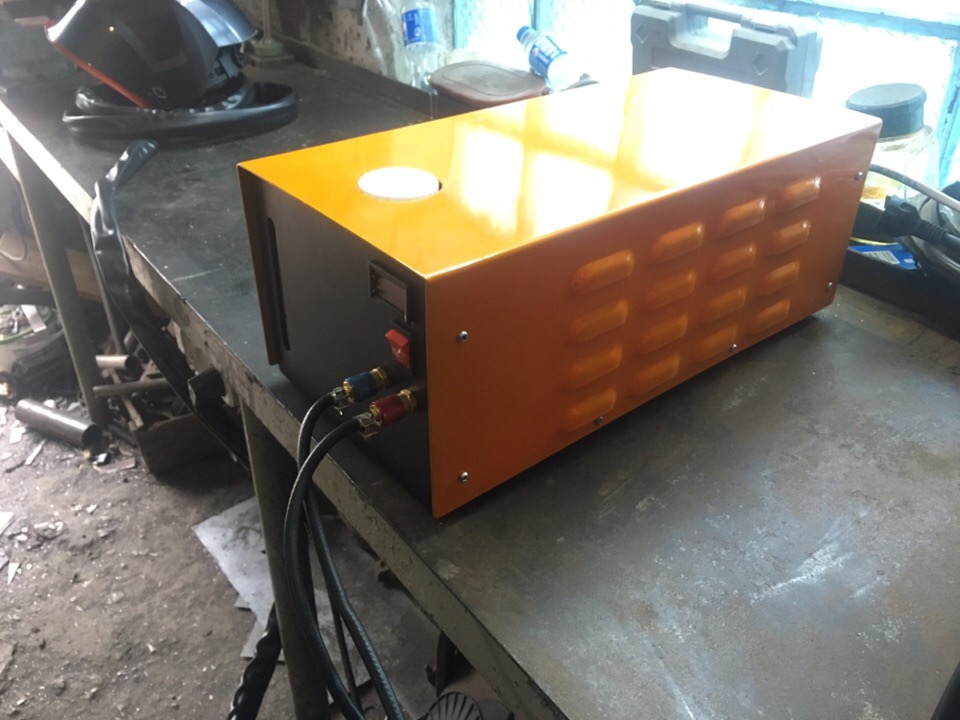

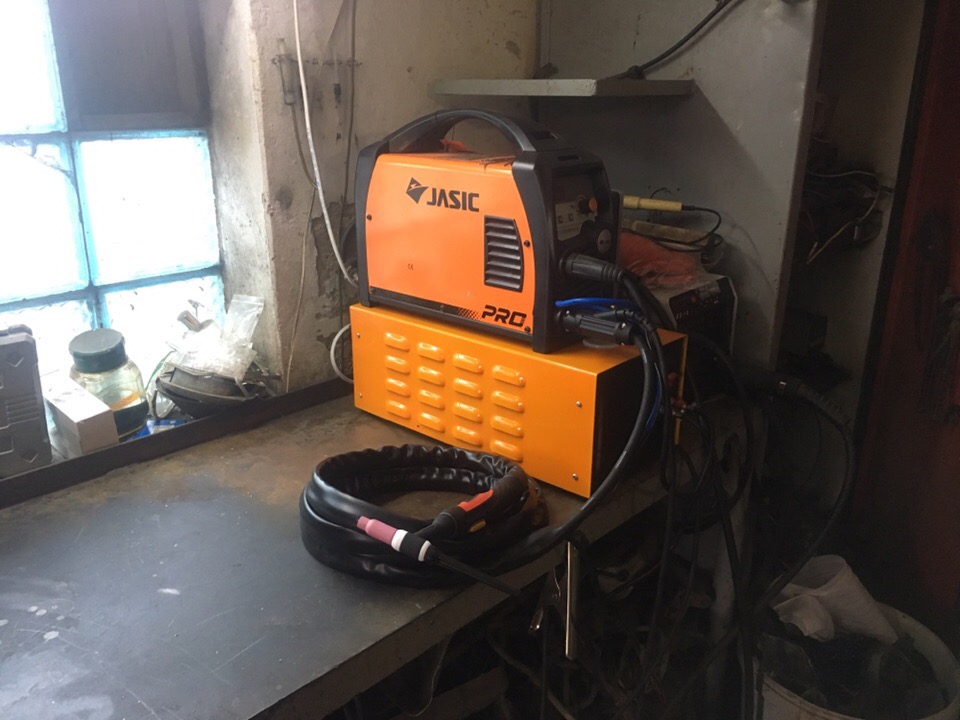

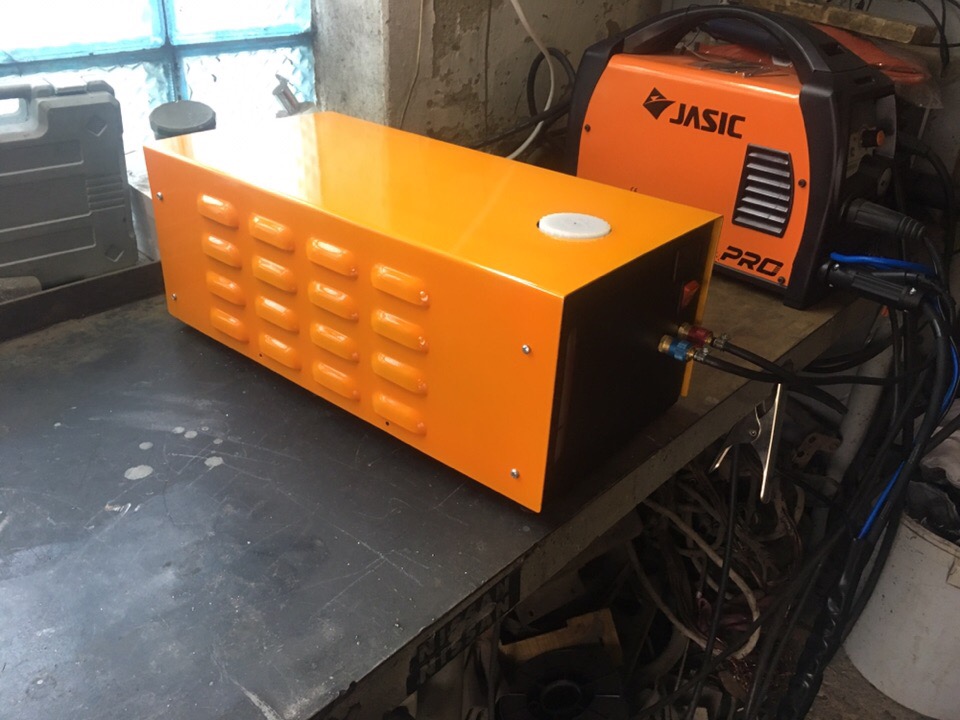

ну и итог
Вложение 8364Вложение 8365Вложение 8366Вложение 8367Вложение 8368Вложение 8369
в блоке, как видели, есть краник, байпасный краник, учитывая то что насос циркуляционный, как бы кран может и не нужен, но я решил поставить, все равно кран был в наличии... кран можно использовать для быстрого заполнения системы, выгнать воздух с радиатора через байпас гораздо проще и быстрее чем через горелку, ну и после сборки, при подключении самой горелки решил проверить производительность
вот что получается при полностью закрытом байпасе, системы с антифризом G12 (около 2-2.5л) + 0.5 воды, горелка WP-18 4м
https://www.youtube.com/watch?v=U9H3wqyfl6U
затем полностью открыл байпас, на удивление даже с полностью открытым байпасом через горелку циркуляция ЕСТЬ и она достаточно не плохая
https://www.youtube.com/watch?v=6ZAxRJn6N9g
думал закрыть полностью закрыть кран, но после регулировок все таки приоткрыл слегка его, на горелке поток почти не изменился, а циркуляция через радиатор улучшилась...
следующий нюанс - читал что народ бывает забывает включить блок охлаждения и начинает варить так, сжигая кабель в рукаве, так вот я это решил установкой клавиши 25А на блоке и выводом розетки на ТИГ аппарат сзади блока охлаждения, то есть на сварочнике мы просто не трогаем клавишу, она постоянно включена, выключаем и выключаем только на блоке охлаждения, так что без блока просто не получится варить, значит горелка в безопасности=)
еще я когда начинал собирать блок, одно из желаний было - сделать блок максимально тихим (по этому и циркуляционный насос, первое что пришло в голову из максимально тихого и с большим ресурсом), по этому постоянно включенный вентилятор тоже не хотелось... и прикупил я электронный термостат - https://www.olx.ua/obyavlenie/tsifro...9-IDBKh5m.html

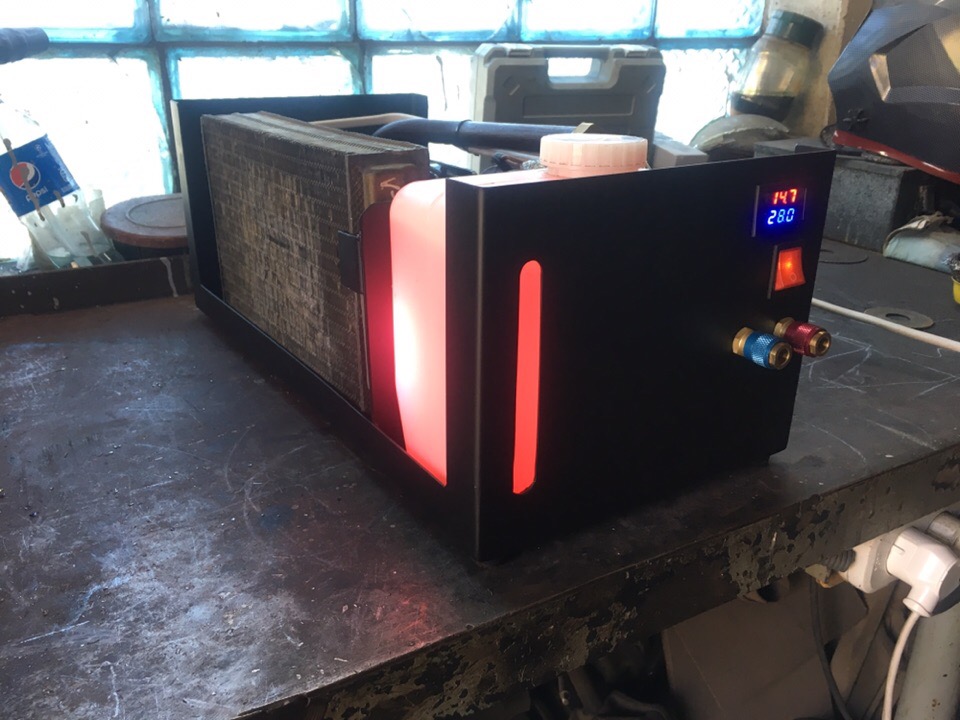

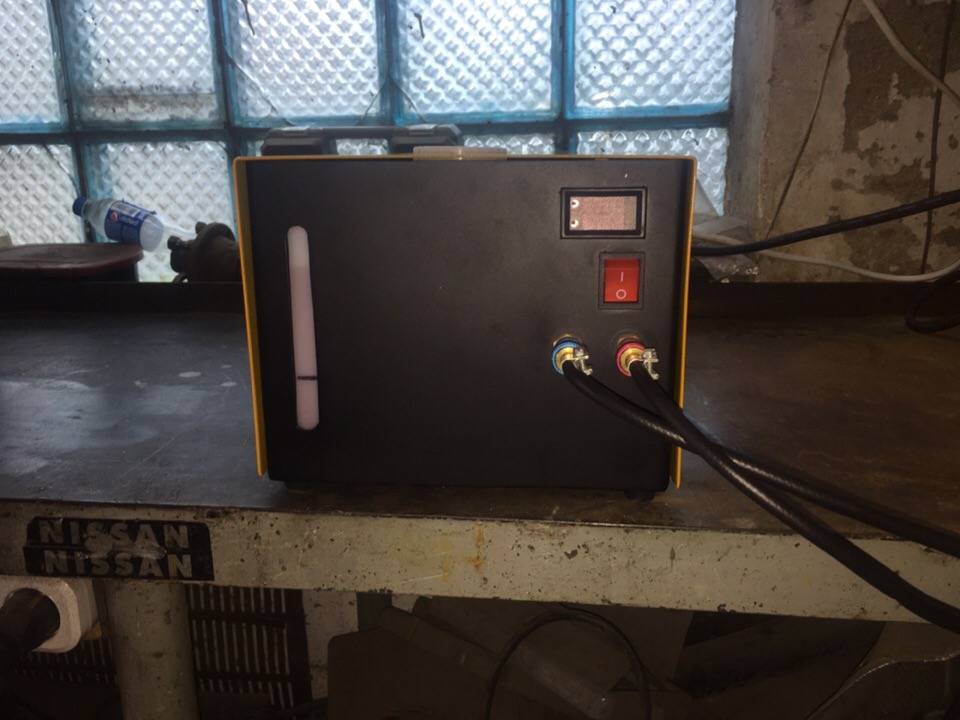

он на лицевой панели, показывает температуру в бачке и температуру настроенную на включение вентилятора (правда там указывается температура выключения и гистерезис), на фото у меня красное - температура в бачке, синее - температура выключения вентилятора 28 град., гистерезис 1 град., и получается 29 включение и 28 выключение вентилятора... настраивается элементарно просто и быстро, можно за пару сек заставить вентилятор продувать, если нужно, нажав пару раз кнопки на панели... можно конечно и температуру включения загнать в малые значения и вентилятор будет вращаться сразу при включении блока, но надеюсь это не понадобится)
объем жидкости бачек+система = около 3-3.5 литра, я надеялся хотя бы 4 влезет, но получилось так, хотелось бы что бы этого объема хватало в 90% случаев сварки что бы вентилятор даже не запускался, что бы хватало этого объема прохлады для остывания горелочки
ах да, еще вместо всеми любимого блока питания от компа, для получения мне необходимых 12В я использовал старый адаптер на 500мА, мне его хватило для электронного термостата и кусочка белой светодиодной ленты под бачек, при включении блока бачек подсвечивается и уровень жидкости видно отлично=) правда бачек теперь светится гламурно розово с антифризом)))
В мене рукав з водянкою постійно підключений до блока охолодження. Взяв собі за звичку при потребі зварювання на струмах до 100А варю рукавом з повітряним охолодженням (26 флекс), а при потребі зварювати на більших струмах просто перекидаю силовий байонет водянки (18 ) на апарат і кнопку влючення та подачі газу. Рахую, що збільшення всіляких прибамбасів блока охолодження лише збільшує кількість відмов та поломок. Але це — лише моя думка. В цілому вийшов досить не поганий блок водяного охолодження.Цитата:
следующий нюанс - читал что народ бывает забывает включить блок охлаждения и начинает варить так, сжигая кабель в рукаве, так вот я это решил установкой клавиши 25А на блоке и выводом розетки на ТИГ аппарат сзади блока охлаждения, то есть на сварочнике мы просто не трогаем клавишу, она постоянно включена, выключаем и выключаем только на блоке охлаждения, так что без блока просто не получится варить, значит горелка в безопасности=)
П.С. Ютуб не працює,.... можливо це лише в мене.
я задумался о охлаждаемой горелке когда на моей 26 резина обгорела и фторопластовый изолятор между головкой и соплом не на что одевать больше(( сам фторопласт тоже поплыл... после этого я просто купил так же флекс головку и поставил на 26 горелку, оставил ее для труднодоступных мест, что ли, хотя все равно что 18 что 26 они одинаковые по размерам, в 26 теперь из плюсов - флекс головка...)
18 горелкой еще не успел толком поварить, но мне кажется что пр наличии 18, 26 почти не нужна, разницы можно сказать нет, разве что чу-чуть жесче рукав за счет охлаждения, а так в принципе не плохо, так что пока 26 вообще сложил в коробку что бы не мешала, и так пол стола занято=( я и блок то старался сделать максимально компактным (правда радиатор который был в наличии заметно увеличил размеры блока), что бы можно было на него ставить сварочный аппарат, ширина блока - это Джасик + рядом стоящий пластиковый органайзер с расходниками ТИГа
после сборки каркаса у меня правда появлялись еще глупые мысли - с блока охлаждения вывести кабель с байонетом на Джасика, вместо горелки что бы подключался, а уже на самом блоке охлаждения поставить два разйома корпусных в которые можно подключить даже обе горелки, что бы не раздалбывать гнезда каждый раз меняя горелку... так же поступить и с газом можно и кнопкой... но конечно это уже заморочки такие, не совсем нужные и затратные немного, по этому остановился на варианте по-проще...)
по поводу прибамбасов - ну у меня из прибамбасов, которые как то влияют на работу - это "термостат" на включение вентилятора, хотя даже если он выйдет из строя, это легко диагностируется и достаточно заметно, ничего не сломаешь так быстро, раньше заметишь что он не работает... ну и еще - при обрыве датчика температуры "термостат" будет орать, и орет он ооооочень таки не слабо=)
П.С. оставил только ссылки на ютуб, так вроде бы как работает
Отлично выполнено,аккуратно,фиг от заводского отличишь.
У мене водянка — 18SC. Вона трохи відрізняється від звичайної 18-ї з-за технічних параметрів, в сторону збільшення маси. .... На днях взяв нового аргонника і завтра хочу замовити на заміну штатній головці 26флекс + 26флекс лонг (іноді виникають потреби в подовженій головці)Вложение 8370Цитата:
я задумался о охлаждаемой горелке когда на моей 26 резина обгорела и фторопластовый изолятор между головкой и соплом не на что одевать больше(( сам фторопласт тоже поплыл... после этого я просто купил так же флекс головку и поставил на 26 горелку, оставил ее для труднодоступных мест, что ли, хотя все равно что 18 что 26 они одинаковые по размерам, в 26 теперь из плюсов - флекс головка...)
18 горелкой еще не успел толком поварить, но мне кажется что пр наличии 18, 26 почти не нужна, разницы можно сказать нет, разве что чу-чуть жесче рукав за счет охлаждения, а так в принципе не плохо, так что пока 26 вообще сложил в коробку что бы не мешала, и так пол стола занято=( я и блок то старался сделать максимально компактным (правда радиатор который был в наличии заметно увеличил размеры блока), что бы можно было на него ставить сварочный аппарат, ширина блока - это Джасик + рядом стоящий пластиковый органайзер с расходниками ТИГа

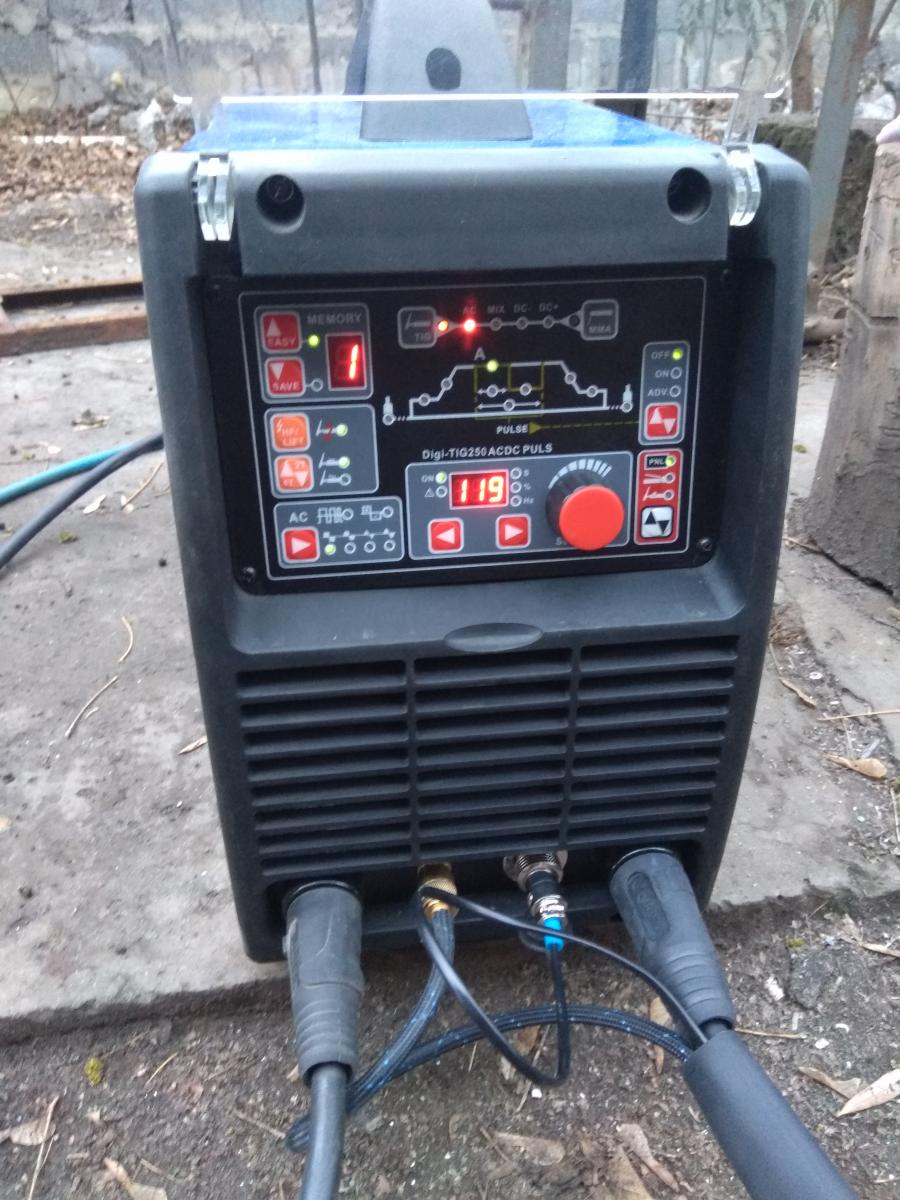

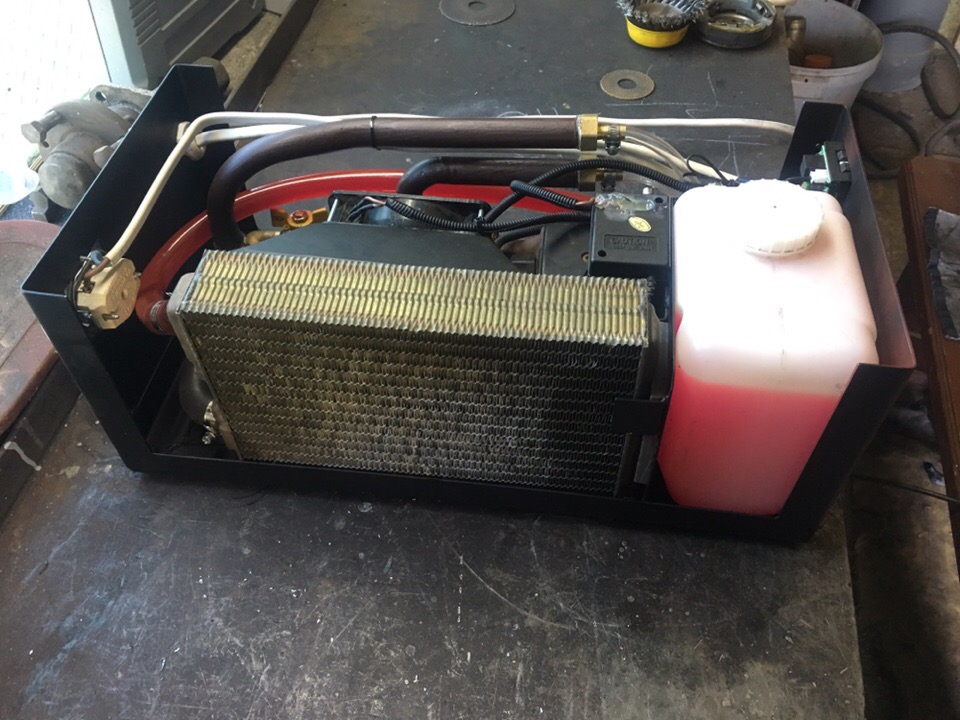

Вот тоже сварганил по быстрому из того что под руку подвернулось. Радиатор от печки GTR насос старый педроло, бачок вырезал из самодельного бака от Жиги. Корпус все нет времени доделать.
Как ДнепроВелдинг ,нормально пашет?
радиатор кондера похоже... с ГТРа...=) мажоооры=))Цитата:
Сообщение от GoRoXyS
а снять видео потока слива с горелки нет возможности? хотелось бы сравнить ради интереса
Я свій блок охолодження також робив на базі насоса Pedrollo правда іншої моделі (Pvm-55), з повністю бронзовим насосом. Десь вже виставляв в якійсь з тем.Цитата:
Радиатор от печки GTR насос старый педроло, бачок вырезал из самодельного бака от Жиги. Корпус все нет времени доделать.
интересно посмотреть на поток жидкости на выходе с горелки, на обратке... ну как я выше снимал, интересно как Педролло прокачивает горелкуЦитата:
Сообщение от Oscuro
Так же, як і в вас, або ледь краще. Педролло Pvm-55 має мабуть найкращі характеристики серед всіх насосів, які застосовують в блоках охолодження + корпус і крильчатка з кольорового металу, що унеможливлює корозію та засмічування каналів продуктами корозії.Цитата:
Сообщение от Sj Makar
кстати, все подключают подачу с блока на горелку, а обратка с горелки идет по кабелю силовому?
а то как то после прочитанного про перегорания кабеля, я решил подключить все таки наоборот, подача через силовой кабель, а обратка уже с горелки
Кабель горить коли рукав з водяним охолодженням подивившись на характеристики по максимальних струмах підключають без охолоджуючої рідини. А напрямок протоку мені здається особливої ролі не грає.Цитата:
Сообщение от Sj Makar
Имхо, в первую очередь охлаждается кабель. Смысл водоохлаждаемой горелки не только в ПВ, но и в том, что горелка с честным кабелем по сечению будет быстро утомлять руки сварщика...
вот и я так подумал что лучше кабель сначала, а потом уже горелка... по идее горелка уже не должна так сильно греться как воздушная, то есть можно работать долго, но сначала снять тепло в самой горячей точке, а потом пытаться уже горячей жидкостью охлаждать кабель, который должен быть явно холоднее как то не совсем хорошо... хотя из комментов на форумах вроде как в БВО заводского исполнения указано подключение наоборот...Цитата:
Сообщение от Xort01
в общем я решил и подключил что бы сначала кабель остужало)
работает норм, пока нареканий нет.Цитата:
Сообщение от Andruha
Радиатор печки, почти новый)))Цитата:
Сообщение от Sj Makar
https://www.youtube.com/watch?v=sRjt5yuciSA
снимал в процессе сборки
на днях наконец то поварил нормально wp-18 горелкой с БВО, уууух, после 26 горелки это просто кайф! головка горелки не греется вообще, все одной температуры, только керамика нагревается выходит и все, затраты на охлаждения стоят того!=) блин, плохо что в комплекте с сваркой шла 26 горелка, а не 18 с охлаждением))) я б сразу блок собрал и не мучился с той воздушной)
между 18 и 26 горелками разница у меня только в жесткости рукава, все таки 18 чуть жестковат конечно, правда и в гараже уже холодно...
теперь думаю, зачем 26 горелка? лучше на тот рукав наверное wp-9 с али заказать, будет и то по лучше, варить ней нерж к примеру, а 18 алюминий, для ковыряния в машинах думаю такой комплект был бы идеальным=)
Добрый вечер! Может кто-то пользовался или владеет информацией про патоновский блок охлаждения БАО-7. Какой там стоит насос, какое качество радиатора? На блоке охлаждения есть два гнезда датчиков контроля жидкости. Как эти датчики подключаются к аппарату и горелке?Вложение 9708
Я вам не скажу за насос и качество радиаторов, не разбирал не видел, но у нас несколько клиентов купили такие блоки для Джасик 315 тиг, остались очень довольны. Хотя, я не понимаю наличие двух хлр-разъемов:(Цитата:
Сообщение от Bern
Сделаю предположение, что через охлаждайку транслируется сигнал включения тока с кнопки горелки в аппарат. И если есть проблема с циркуляцией жидкости или температурой жидкости - соединение между разъёмами разрывается внутри охлаждайки, допустим посредством контактов реле.
... Я бы делал так...
Блок охолодження скорше розрахований на роботу з МІГ/МАГ рукавом. В них, припускаю, навіть амбіції на комплектацію брендових апаратів, або роботизованих систем.....Краще б вони транспортні ручки та заливну горловину прибрали з верхньої частини блоку, бо як правило охолодження знаходиться з низу при блочній системі комплектації.
На оф.сайте они позиционируют этот блок как для аргонодуговой сварки, так и для полуавтоматической. На неудобное расположение горловины я тоже обратил внимание. Чем отличаются блоки охлаждения для TIG сварки от блоков для MIG/MAG сварки?Цитата:
Сообщение от Oscuro
Люди, купившие такие блоки не конкретизировали чем именно они были очень довольны? Или просто довольны, потому-что у них они появились?:)Цитата:
Сообщение от grozdov
Без конкретики, просто, говорили, что все отлично работает, довольны.Цитата:
Сообщение от Bern
Та практично різниці немає. Правда для півавтомата, як правило блок охолодження роблять в периметр розміру самого аапарата і розміщують його під самим апаратом. Для ТІГ, визначених розмірів немає, роблять хто який хоче. Саме головне, щоб насос був нормальної продуктивності і працював довговічно.Цитата:
