помогите с ремонтом ДНИПРО -М САБ 250

добрый день помогите с ремонтом -перестал включатся - при осмотре был пробит стабилизатор + 15 вольт - садилось напрряжение микросхемой UC3846N - заменил ету микросхемку и в паре с ней TL084 - транзисторы выходные и диоды целые также было завышено -15 вольт заменил стаб стало -15
сечяс при снятых транзисторах сварка включается есть +15 - 15 +24 вольт - кулер крутится зеленый светодио горит но на затворах транзисторов тишина на трансформатор драйвера с полевиков IRFZ24 15 вольт поступаетВложение 8113Вложение 8114Вложение 8115Вложение 8113Вложение 8114Вложение 8115

Я то-же не мастер,но,думаю, начинать мерять нужно сначала на выходах ШИМ-ки.С полевиков на ТГР напряжение не должно поступать в случае отсутствия импульсов
(смотрите схему).Если на ТГР 15В,а импульсов нет-скорее какой-то пробит.

зaмеры напряжений
TL 084
1 0.6
2 0
3 0
4 14
5 5.0
6 5.4
7 минус 15
8 2.2
9 2.2
10 2.2
11 минус15
12 0
13 0
14 0
UC 3846N
1 2.5
2 5.0
3 0
4 0
5 0
6 0.6
7 0.6
8 2.2
9 3.6
10 2.3
11 0
12 0
13 15
14 0
15 15
16 0
ЗАМЕНИЛ диды д1 2 3 4 при отключеник стабилитрона 12 вольт z1 на первой ноге tl084 появляется минус 14 вольт

Мужики , обьясните мне , цена ремонтного гемора с незнанием специфики того стоит ?
Особенно учитывая цену этого исходника ( чуть не написал хлама )))

Осцил у Вас есть?Импульсы на выходе ШИМ?Про ТГР говорил.Операционник я лично проверяю:на входе +"1",на входе - "0"="1" и на оборот.Если принцип соблюдается,то скоре микра исправна
.Схема на форуме есть.

По напряжениям импульсы на выходе ШИМ вроде должны быть.

Цитата:

---

Сообщение от Qwazar

Мужики , обьясните мне , цена ремонтного гемора с незнанием специфики того стоит ?
Особенно учитывая цену этого исходника ( чуть не написал хлама )))

---

Вот бы и мне кто объяснил эту самую цену - потому как приходится ремонтировать вот такое -
Вложение 8120
Вложение 8121
Вложение 8122
Вложение 8123
Вложение 8124
Вложение 8125
Вложение 8126
Вложение 8127

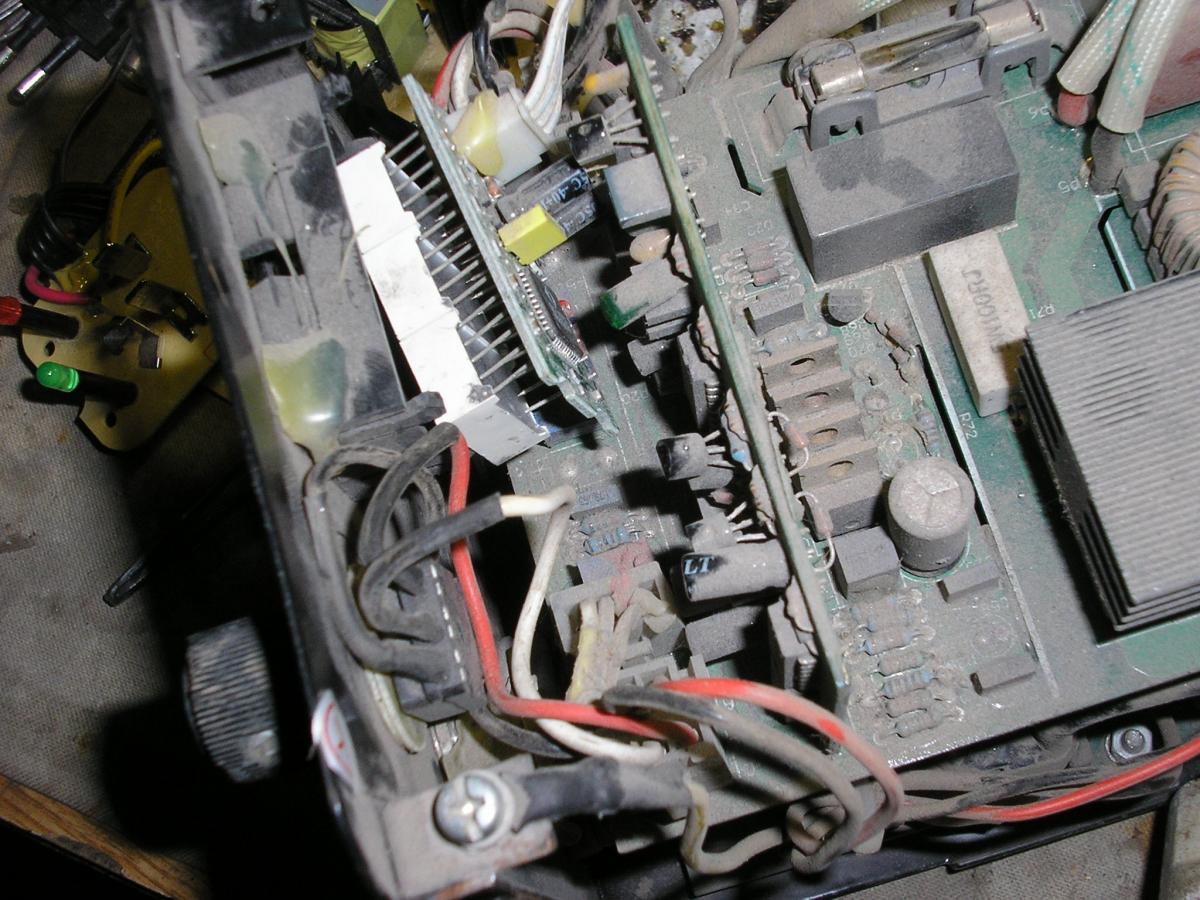

При беглом осмотре и замерах - выход короткое, все транзисторы "дрова" они все полопались с трещинами, конденсатора нет, табло болтается на проводах - и это кто то уже ремонтил и такой хлам тащат через один. Потом вопрос - а почему так дорого ремонт - ответ - а это не ремонт, а восстановление. Особенно когда номиналы резюков поставят не те что нужно или диоды попереворачивают, а на платах нет маркировки или маркировка неправильная - я не говорю об отсутствии схем. Если нет соответствующего оборудования для ремонта -- отнесите аппарат к мастеру - дешевле будет . Вы экспериментируете с впаянными силовыми транзисторами - каснётесь щупами некоторых выводов шимки и будет БАХ. Просто уже наболело. Мне вот интересно никто не пробовал себе апендицит удалить??? - боязно. А в сварочник можно лезть.

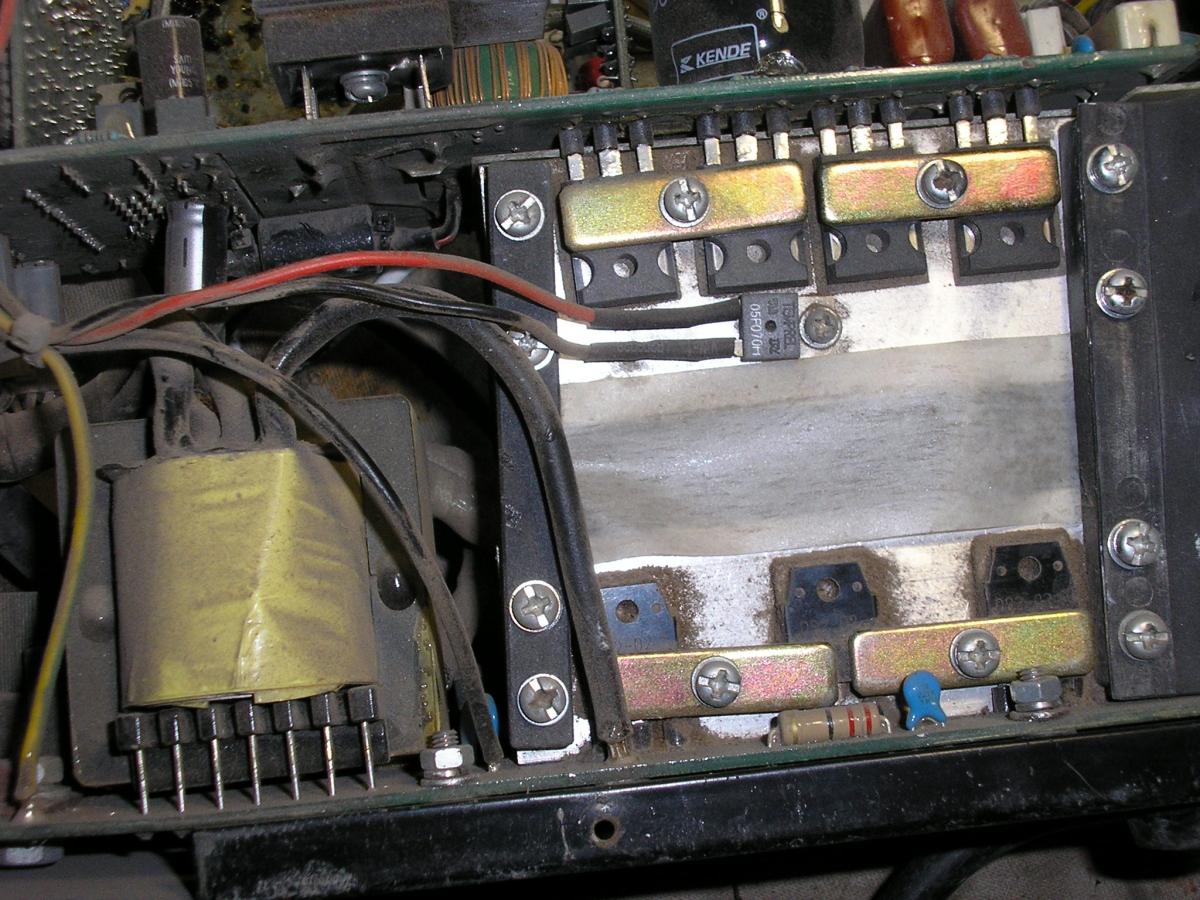

посмотрите внимательно фото транзисторы сняты сразу -- появляется свободное время потихоньку все проверяем-- меряем -- на затворах тишина -- на одном только какие то помехи ослик показывает

UC3846:4pin-0.315V;5-5.3V;6,7-3.26V.

А по моему без осцилла лучше не лезть...

Цитата:

---

Сообщение от Николаевич

Вот бы и мне кто объяснил эту самую цену - потому как приходится ремонтировать вот такое -

---

А нафига, спрашивается, такое ремонтировать? Уж лучше заказчик новое что-то купил, деньги, небось практически те же получатся. :)
Кстати, показометр можно выкинуть вообще,все равно брешет, достаточно рисочек на крутилке. :)
