Доброго времени суток. Попался в руки сварочник stromo sw250 с выгоревшими в уголь 40N60,так же сгорели детали на плате драйверов, маркировка lsd-08-0022-04,драйвера почти востановил,осталось узнать номиналы конденсаторов,схему не нашел,в инете увидел похожий аппарат wert mma 180n
Есть фото платы драйверов и фото схемы срисованной от руки.Вложение 8050Вложение 8051 Фото платы не мое,нашел на просторах инета,схему рисовал с точно такой же платы.
Думаю это поможет
Вложение 8054Вложение 8055
А что мешает их выпаять и измерить ёмкость - как правило они не выходят из строя при пробое транзисторов.
Спасибо за схемки. Изначально ставил на 10 нанофарад,получил БАХ,потом попробовал вообще без конденсаторов,инвертор запустился на холостом ходу на выходе 60 вольт,осциллограммы не вызывают подозрений,но попробовать варить не рискнул.А померить не получится,они рассыпались,на плате было выгоревшее все,кроме диодов.
Так а после Баха - когда произведён ремонт я никогда не пробую варить. Я нагружаю на балласт порядка один - два Ома - для того что бы убедиться работает ли система регулировки и ограничения тока - потом уже гружу как положено и смотрю максимальный ток и его ограничение - и только потом держак и электрод:) Кстати если на плате есть перемычка по 320 вольтам на дежурку, то я её отпаиваю - подаю туда 320 вольт на дежурку через электронный предохранитель и смотрю сигналы на затворах заменённых транзисторов ( это что бы не заниматься - нагружать драйвера без транзисторов ). Собственно каждый делает по своему - я делаю так.
Спасибо за совет.Первое включение,я делаю с выпаянными електролитами по 300 вольтах,или 320,как пишите вы,и через лампочку,большого БАХа удается избежать,в этот раз бахнуло после нескольких секунд работы,с конденсаторами,на холостом ходу.Система регулировки(обратной связи),так же однажды подвела,обрывалась вторичка трансформатора тока,с электродом получил БАХ.Что скажете о конденсаторах в драйвере,какая их роль? Описания внятного драйверов IGBT нигде не нашел.С одной стороны,кажется он там только мешает,но с другой,катушка и конденсатор,мысли о резонансе крутятся в голове.Цитата:
Сообщение от Николаевич
Еще пришла такая мысль,без транзисторов,нагрузить драйвера резистором 200 Ом,потом попробовать подставлять разные номиналы конденсаторов и при этом смотреть осциллограммы:confused:
Бахи на холостом - бывают ещё от "качественных" транзисторов. Я тоже пробовал выпаивать электролиты - потом решил не заниматься этим ( выпаивать порой до 6 электролитов не по феншую как то ). По конденсаторам в драйвере - наберите в поиске " ёмкость Миллера" и почитайте - это не с резонансом связано. Можно нагружать резюком в 200 ом - лучьше ёмкостью, номинал которой можно посмотреть в даташите на конкретный транзистор - это ёмкость затвора - я делаю как описал выше.
Спасибо Николаевич,в поиске узнал много нового,теперь мне понятна роль этого конденсатора,попробую разобраться.В ремонте инверторных сварочников я только учусь,основная моя деятельность,это ремонт телевизионной техники:)Цитата:
Сообщение от Николаевич
Какую цель преследовал разработчик, устанавливая эти конденсаторы - известно только ему. Резонанс здесь не причём. Смею предположить две вещи:Цитата:
Сообщение от xsero
1.Борьба с эффектом миллера, причём достаточно простая и дешёвая - любимый стиль китайцев.
2.Уменьшение скорости открытия/закрытия транзисторов. С одной стороны это ведёт к увеличению динамических потерь, а с другой - к уменьшению всяких выбросов + электролитам проще.
Китайцы однако:)
Они скоро весь мир научат как делать "плявильно":-).Цитата:
Сообщение от Николаевич
Вне всяких сомнений:) Если серьёзно - страна взялась за ум.Цитата:
Сообщение от Andruha
Все таки я его сегодня победил:) Установил конденсаторы на 10 нанофарад,заменил диоды ss14 ,хотя они звонились как рабочие,поставил транзисторы GT50JR22,первое включение без элекролитов с лампочкой,запаял электролиты и начал постепенно нагружать спиралью,убедившись что ОС работает,начал варить,и все отлично работает:)
Спасибо за помощь,узнал много нового Осталась одна загадка,почему все таки вылетели транзисторы IGBT ,со слов клиента,сварочником пользовался мало,сеть и переноска были отличные,не перегревал,бахнуло только начав варить.
Спасибо за помощь,узнал много нового:) Осталась одна загадка,почему все таки вылетели транзисторы IGBT ,со слов клиента,сварочником пользовался мало,сеть и переноска были отличные,не перегревал,бахнуло только начав варить.
Что бы вылетели транзисторы достаточно одного кривого импульса в виде помехи и "сквозняк" сделает своё дело.:)
По схемотехнике драйверов,особенно тех что с ТГР,это кажется невозможным,особенно при живых электролитических конденсаторах.Я так думаю,тут надо искать непропаи,периодический обрыв деталей драйвера.В одном из "Дніпро-м" ,периодически обрывалась вторичка токового трансформатора(датчик тока) и так же улетали IGBT,а осциллограмки были красивые:)Цитата:
Сообщение от Николаевич
Так вот от этого всего в совокупности и отдельности так сказать и получаем хотя бы один кривой импульс который влечёт за собой "сквозняк" . Забыли ещё инопланетян и расположение луны - шутка:) Кстати в Телвинах там ТГР залит в коробочке - так вот - выпаиваем - измеряем индуктивность первички и давим пальцами на корпус - индуктивность падает на глазах ниже критической величины и от этого тоже получаем БАХ в результате - всегда их разбираю и меняю сердечник - хоть и не по феншую - но возвратов не было. Люблю я всё разбирать:)Цитата:
Сообщение от xsero
Это только кажется... Что мешает ТГР транслировать импульсы разной длительности по диагоналям, со всеми вытекающими? Короче ТГР - ни как не панацея.Цитата:
Сообщение от xsero
Просто драйверы с ТГР дешевле (и в ремонте в том числе, если сравнивать с выгоревшими вместе с силовыми ключами оптодрайверы), и дежурка проще (не требуются дополнительные обмотки для питания оптодрайверов).Цитата:
Сообщение от Xort01
И да, и нет. Нормальный драйвер на рассыпухе занимает относительно много места на ПП + в случае ручного монтажа больше времени, да и ошибиться больше вариантов. Всё относительно...
Да, но опять же палка о двух концах. Места в сварочном инверторе обычно предостаточно для любого драйвера, если конечно не идёт погоня за минимальными габаритами. Пассивный драйвер обычно не выгорает весь , как оптодрайвер, а цена его даже целиком ,меньше чем цена оптодрайвера которая как пол силового транзистора. Хотя конечно, заменить микросхемку быстрее чем возится с рассыпухой:-).Цитата:
Сообщение от Xort01
И ТГР и оптодрайвера бывает "выделываются" - в ТГР межвитковое, обрыв, периодическое межвитковое, потеря свойств сердечника, трещины в феррите - отсюда плавает индуктивность. В оптике может "выделываться" выход (из практики - в инверторе 12 - 220 синус один выход на затвор транзистора стабильно " дёргался" выход и поэтому инвертор уходил при малейшей нагрузке в защиту). Как по мне - то всё равно что там стоит - абы эти запчасти можно было купить.:)Цитата:
Сообщение от Xort01
Что ни говори, а они за счёт ширпотребовской электроники подняли серьёзную электронику, развернули спутниковую навигационную систему, построили второй авианосец и т.д.Цитата:
Сообщение от Николаевич
Это как у нас, в своё время, клепали "копейки", магнитофоны 3-го класса и т.д., а основной упор был на фундаментальные направления жизнедеятельности государства. Отсюда и космос, атомные ледоколы и т.д.
А сварочник - это всего лишь "насадка на руки" - расходник.
Доброго времени суток, подскажите, возможно ли на такой аппарат присобачить дроссель ?
Точнее правильный вопрос: Есть ли опыт установки дросселя на этот аппарат?

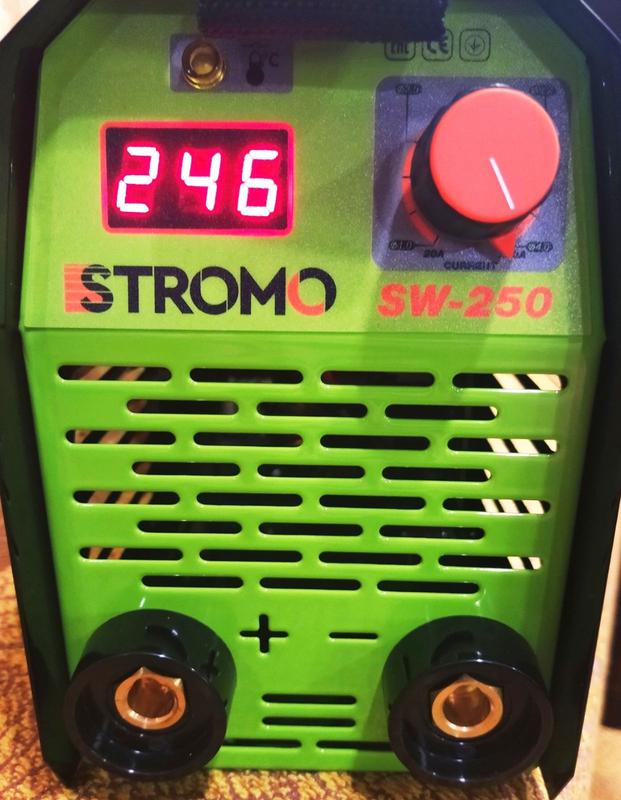

Кстати я уже 3 ревизии stromo sw250 насчитал, 1я была с 3мя конденсаторами (2017г), в 2019 - 2, в 2020м уже дисплей присобачили (нахиба???), лучше бы (сугубо мое мнение) там была б кнопка-тумблер (вкл/выкл).
Вложение 10567
Можно, с нюансами. Какую цель преследуете/чего хотите добиться?
Лучшего держания дуги на малых токах, лучшего поджига электрода.Цитата:
Сообщение от Xort01
Ну и вообще учесть что инвертор едет на работу... то в планах конденсаторы поменять, шины на медные и вообще познать дивный мир инверторов).
Сугубо личное наблюдение: намотал для себя дросселёк с силовыми разъёмами "мама" и "папа", чтобы можно было к любому аппарату в разрыв "массы" подключить. Так вот, эффект от него минимален. То есть кардинально улучшения не заметно. Сам я обеими руками за нормальный дроссель в аппарате, но не всегда эффект от него ярко выражен, иногда на уровне плацебо. Была тут темка по установке на выходе цепочки (резонансной?) из последовательного дросселька и конденсатора. Человек говорит, что есть очень ощутимый эффект.

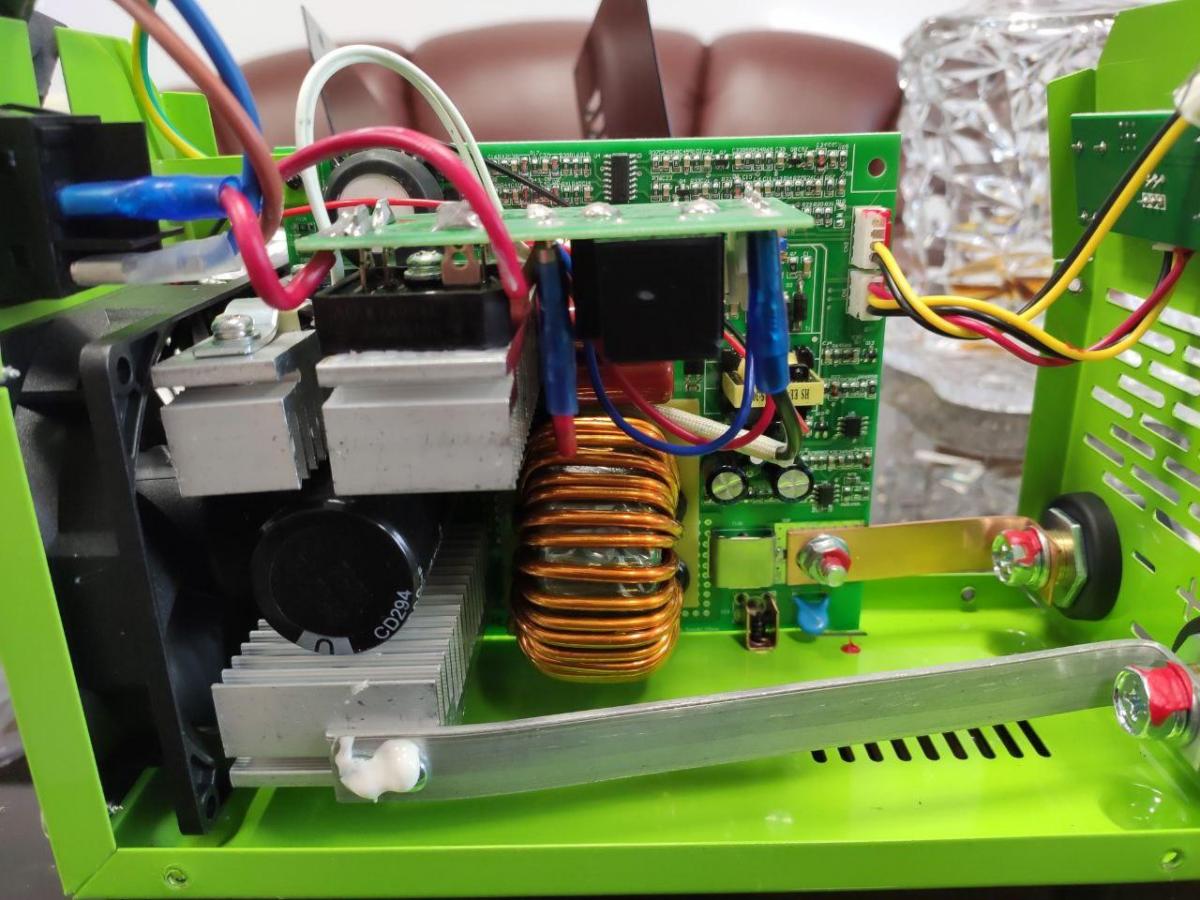

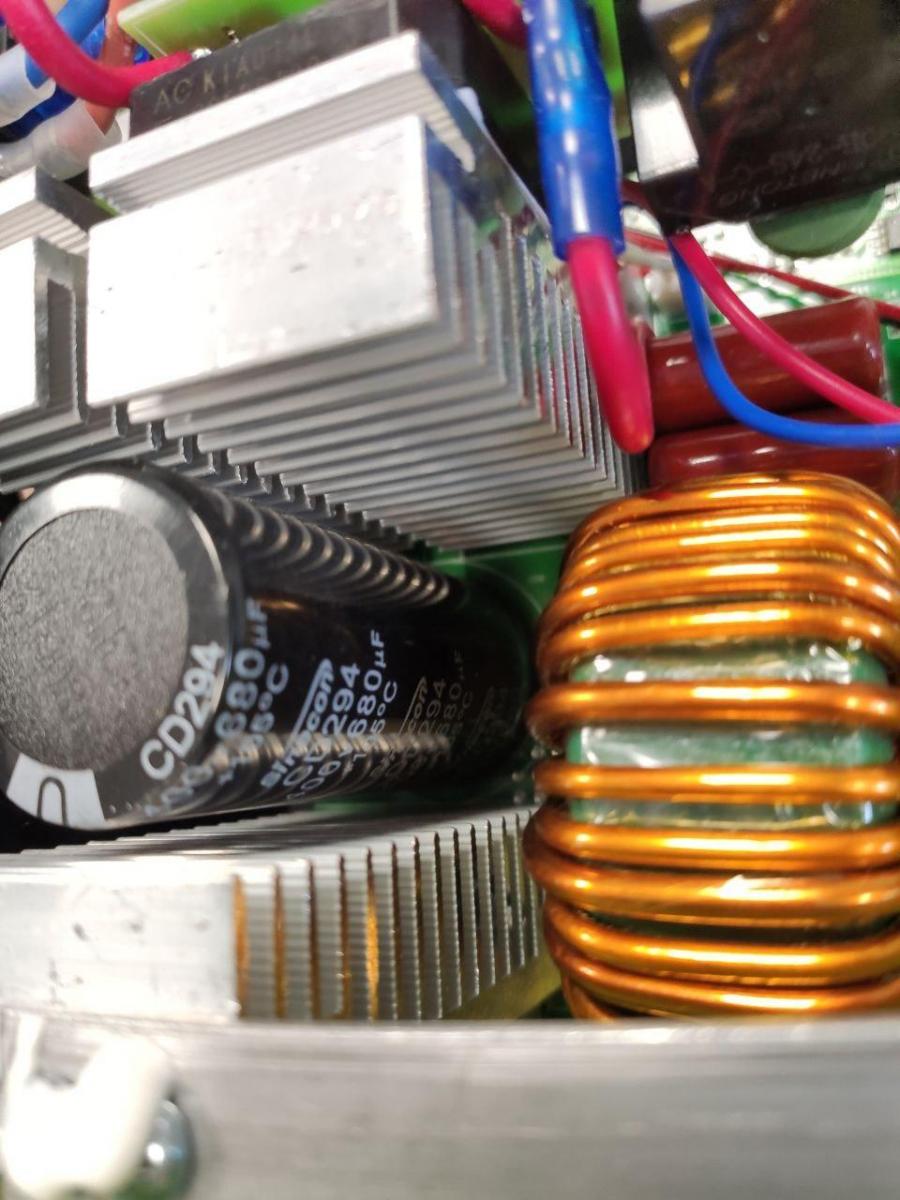

Stromo sw250 последней ревизии (с дисплеем), не берите это говно. Купил для работяг на площадку. Пожалел.
Вложение 10571
Вложение 10572
Вложение 10573

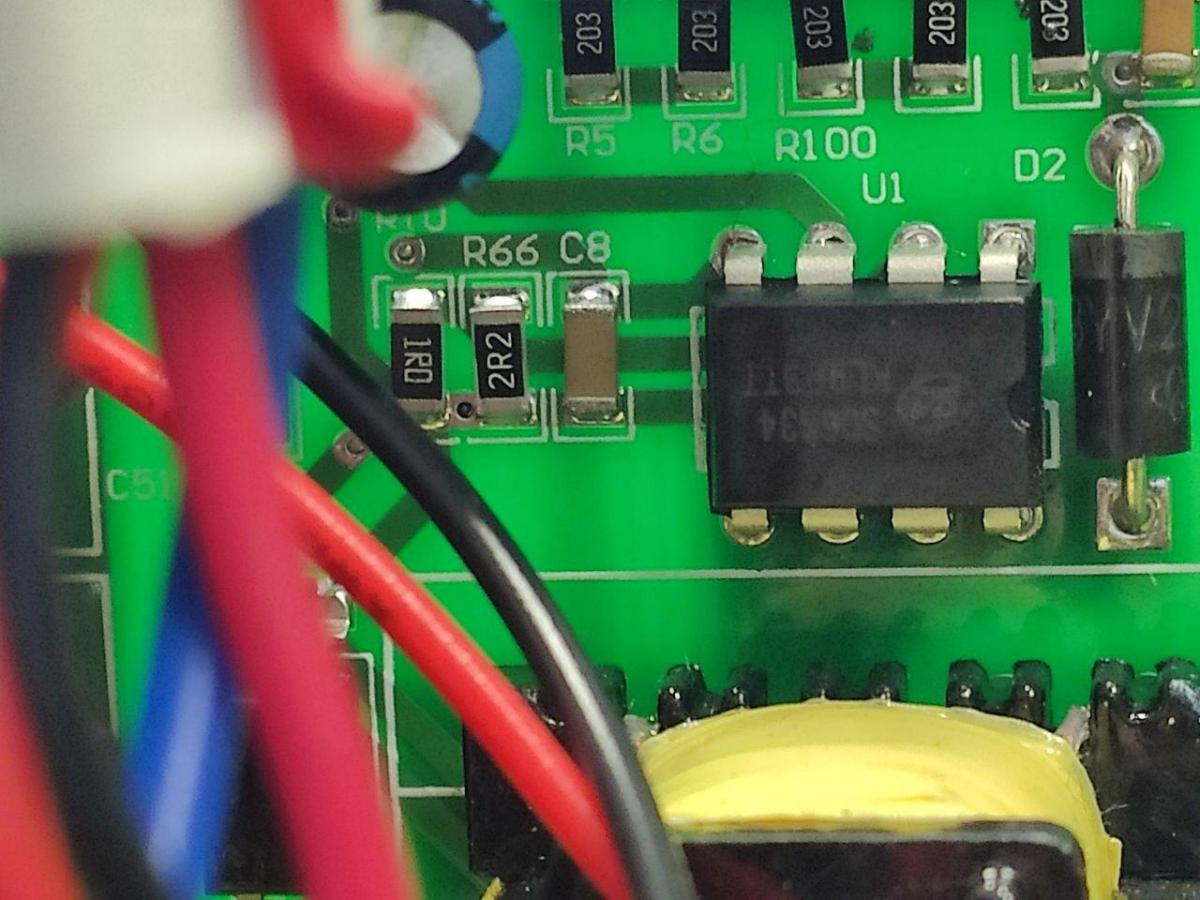

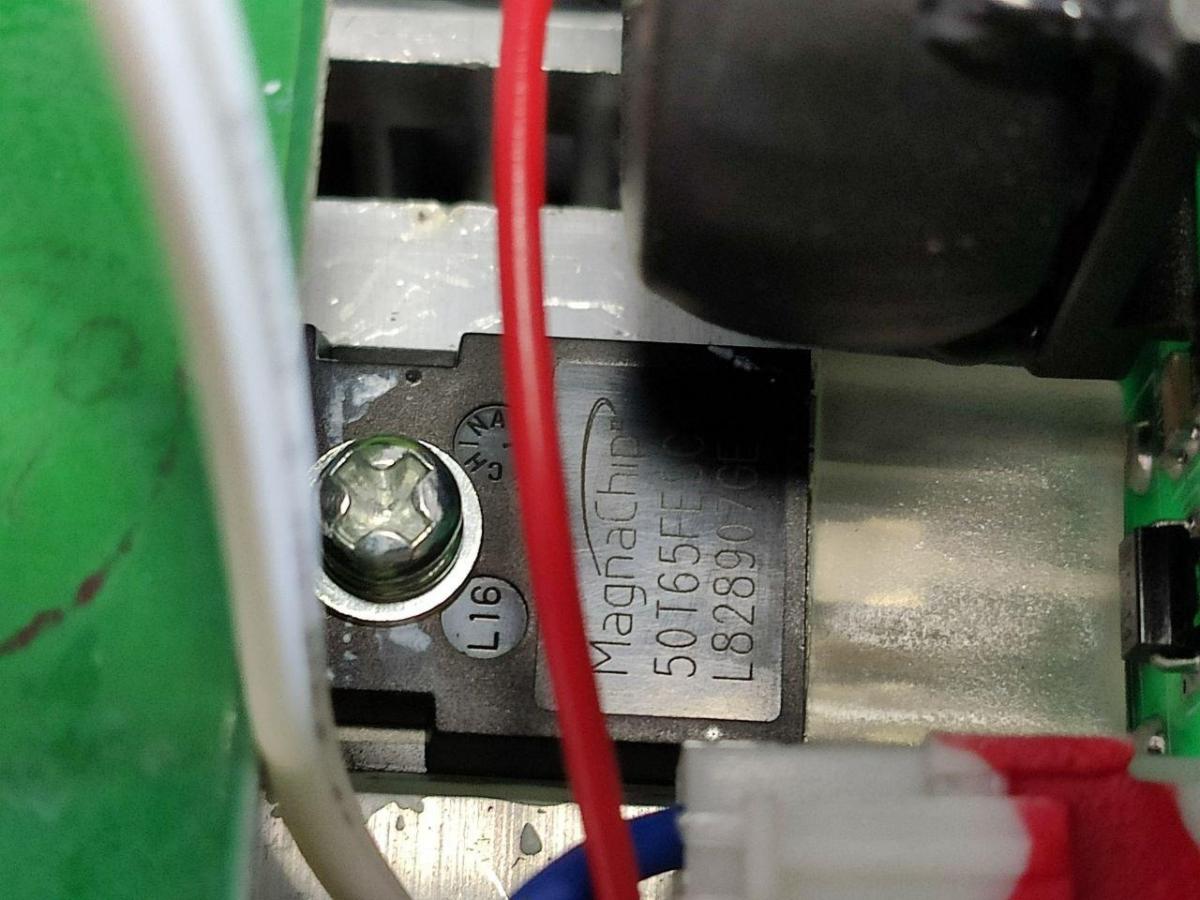

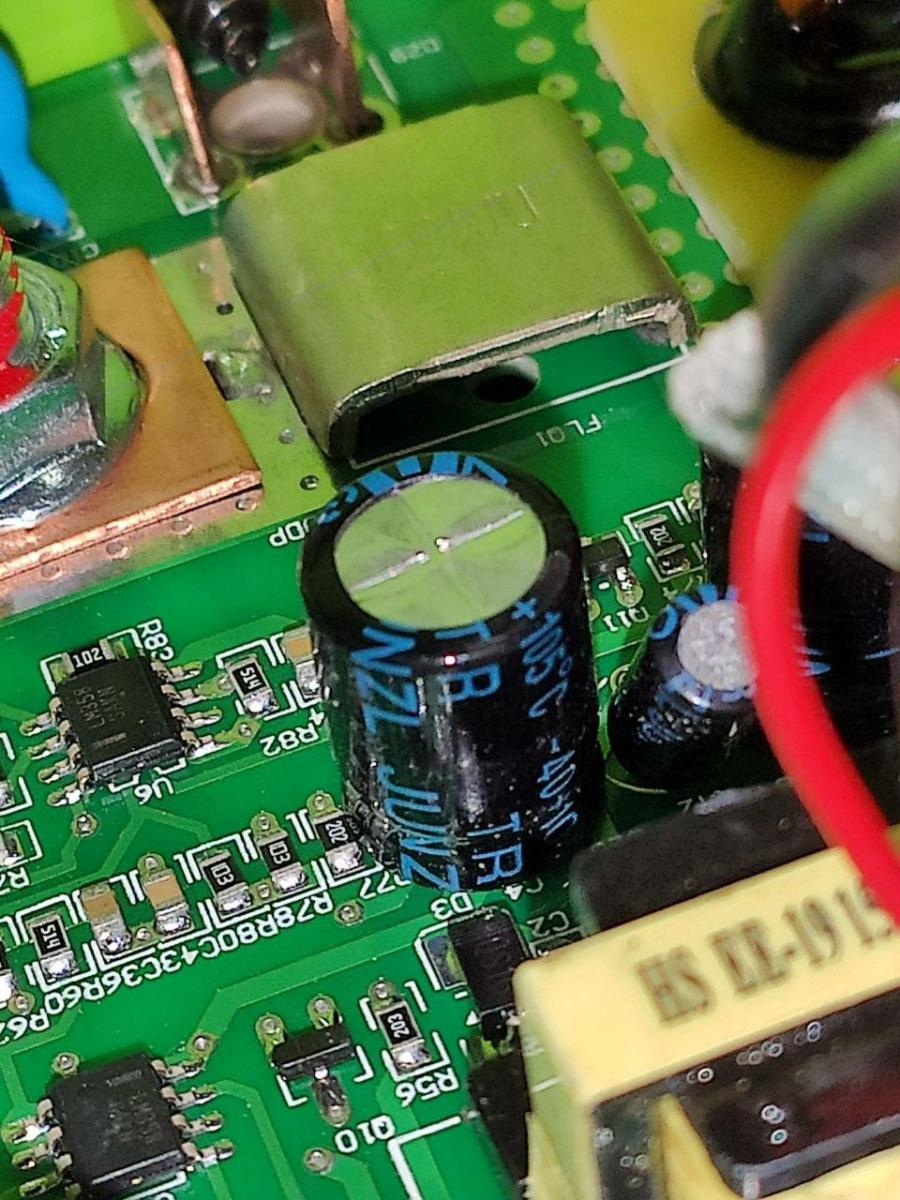

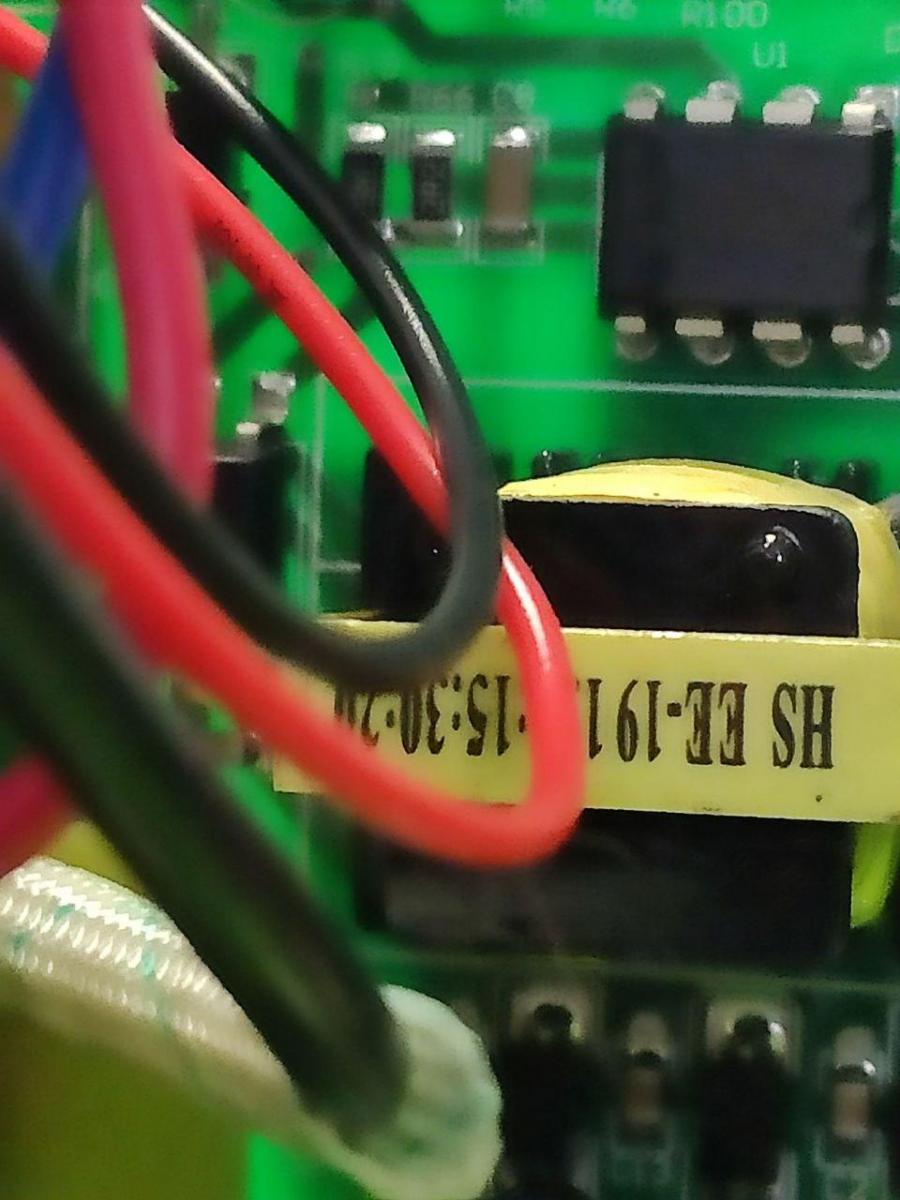

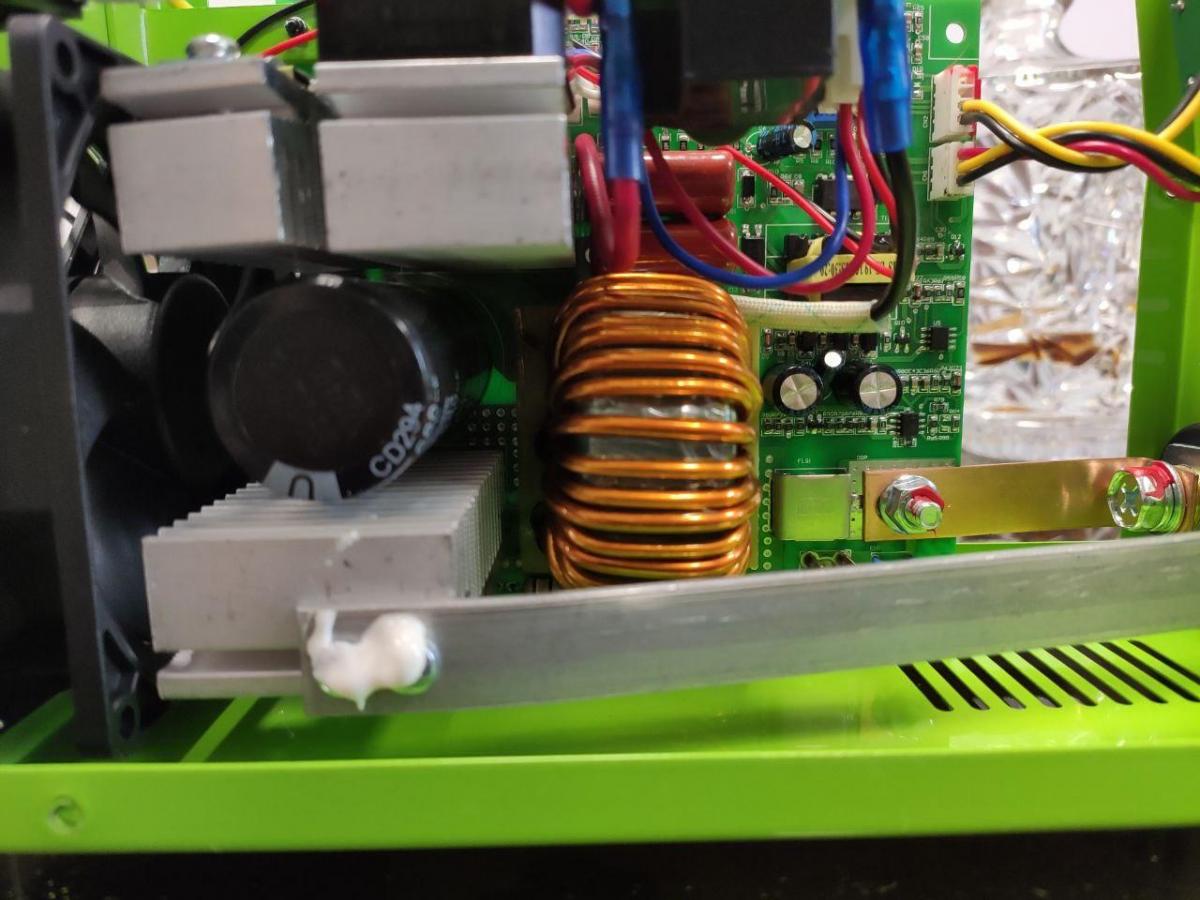

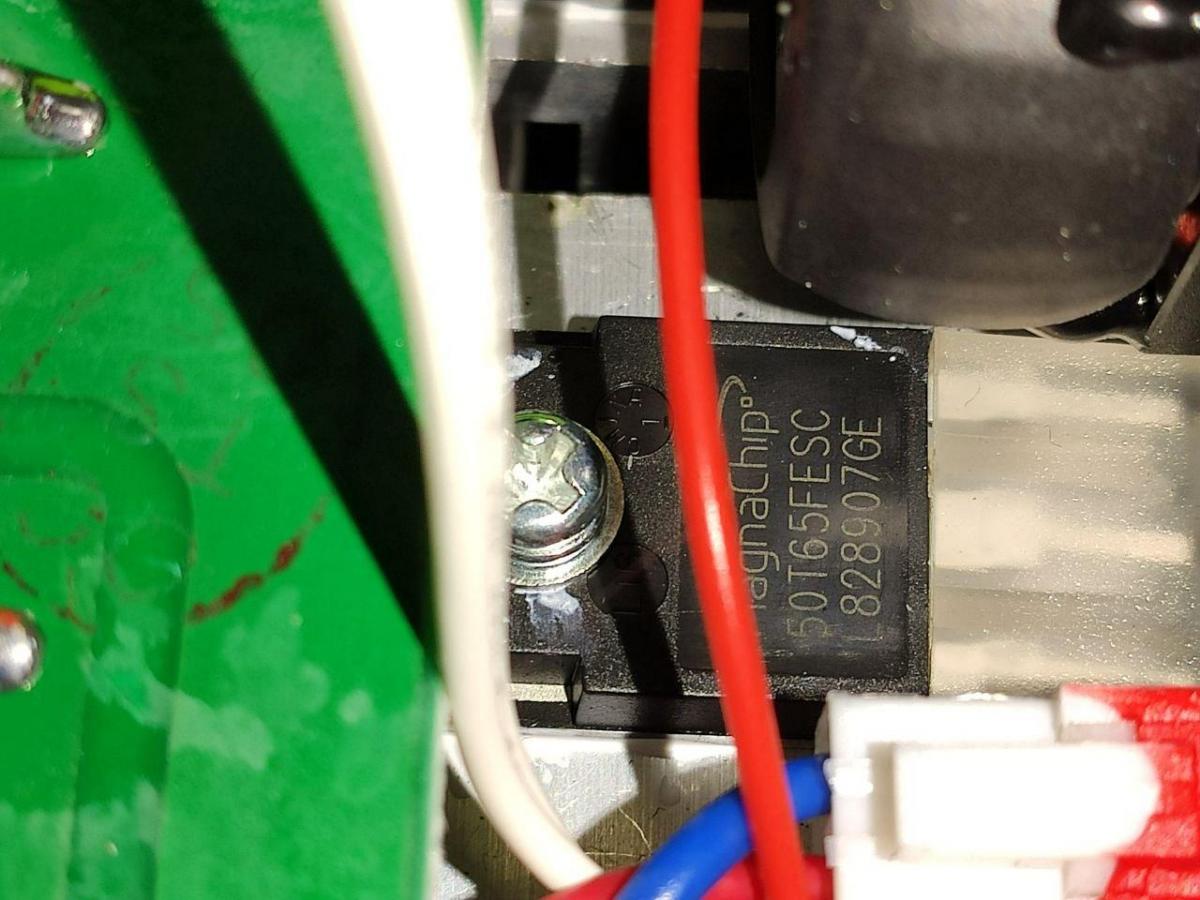

Ну и вот еще... можно ли с этим добром что то сделать или сдыхаться его лучше?
Вложение 10574
Вложение 10575
Вложение 10576
Вложение 10577
Вложение 10578
Вложение 10579
Вложение 10580
Не помню кто, но кто-то говорил в темах, что хороший медный кабель, толкового сечения , играет роль дросселя для сварочника инверторного...Не знаю, на сколько это правда, но после замены сварочных "шнурков" на медный кабель варить стало интереснее, мягче..но это мои ощущения...Ощущения не пришьёшь к теории...Цитата:
Сообщение от Xort01
Лет 30 назад был у меня бублик-транс-вот с ним дроссель очень помогал...
Длина кабеля влияет на индуктивность, материал и сечение влияет на потери на сопротивлении. В некоторых инверторах в инструкции указывается ограничение общей длины кабеля (держак + масса) не более 10м. , из опыта ,у некоторых аппаратов при 10м. всё норм ещё, а у некоторых уже и при меньшей длине перестаёт срабатывать антистик (зависит от схемы построения,её чувствительности и от сопротивления кабеля)
Падение на меди меньше, больше мощности в дугу пошло. Индуктивность медь или омеднёнка - не меняется. Зависит от длины и пространственного положения "шнурков".Цитата:
Сообщение от Анатолий
Андрюха - опередил...
Мне кажется по внутрянке он и до 130А не должен дотягивать. А если дотягивает - то это на износ по времени работы до отказа. Транзисторы и диодный мост - вытянут, а вот выходные диоды и электролит - на пределе или даже за...Цитата:
Сообщение от Scream69
Смотрю на картинки и диву даюсь: по силовухе максимальная экономия, неустановленных элементов нет, то есть ничего не добавить/улучшить. Зато SMD элементов - явный перебор, ума не приложу, зачем там столько? Шина на плюсовую клемму, по массе наверное больше радиатора диодов. Честно говоря, китайские сварочники (мосты) размером с компьютерный БП, по внутрянке вызывают гораздо больше уважения.
Однозначно сдыхаться...
При наличии схемы, знаний и некоторого времени можно его подтянуть до работы с 3-кой (120А).
Предусмотрен ли и работает ли в этой схеме Антистик, Аркфорс - величайшая загадка которую без схемы и измерительного стенда не определить.
Тоже самое о нижнем пределе сети.
У каждого аппарата есть свои пределы возможностей, насколько они удовлетворяют пользователя пусть сам сформулирует свои хотелки и потребности.
А действовать по принципу чавой то искрит-шкварчит и ладушки - ну это как для кого.
Если бы мне он достался задаром я бы его переделал под мощный блок питания с гальваноразвязкой, как раз такое требуется.
:confused:
120А там должно быть даже без переделок, горячий старт скорее всего есть, антистик и форсаж под вопросом (в зависимости от вариаций схемы). Нижний предел сети скорее всего в норме учитывая схему дежурки, если только специально не урезано защитой, что вобщем навряд ли при стремлении производителей расширять этот диапазон.
" Нижний предел сети скорее всего в норме учитывая схему дежурки, если только специально не урезано защитой,"
Ага.
Uxx (паспортное, при 220 В)=70В х 0,67 = 47 В (при 170В).
Вы считаете что будет нормально поджигать? В сельской местности?
Ну, то уже у кого как дело с поджиганием обстоит, я в своё время нормально пользовался трансом с ХХ менее 50В. при 220В. в розетке, а некоторые даже пробовали от аккумуляторов варить (12В.х2=24В.). Ну и инвертором тоже, был ДніпроМ ММА 200 с ХХ 66В. ,варил им при 170В.(на холостом в розетке) ,правда 2-кой, чтобы ещё больше не просаживать сеть.Цитата:
Сообщение от Микитович

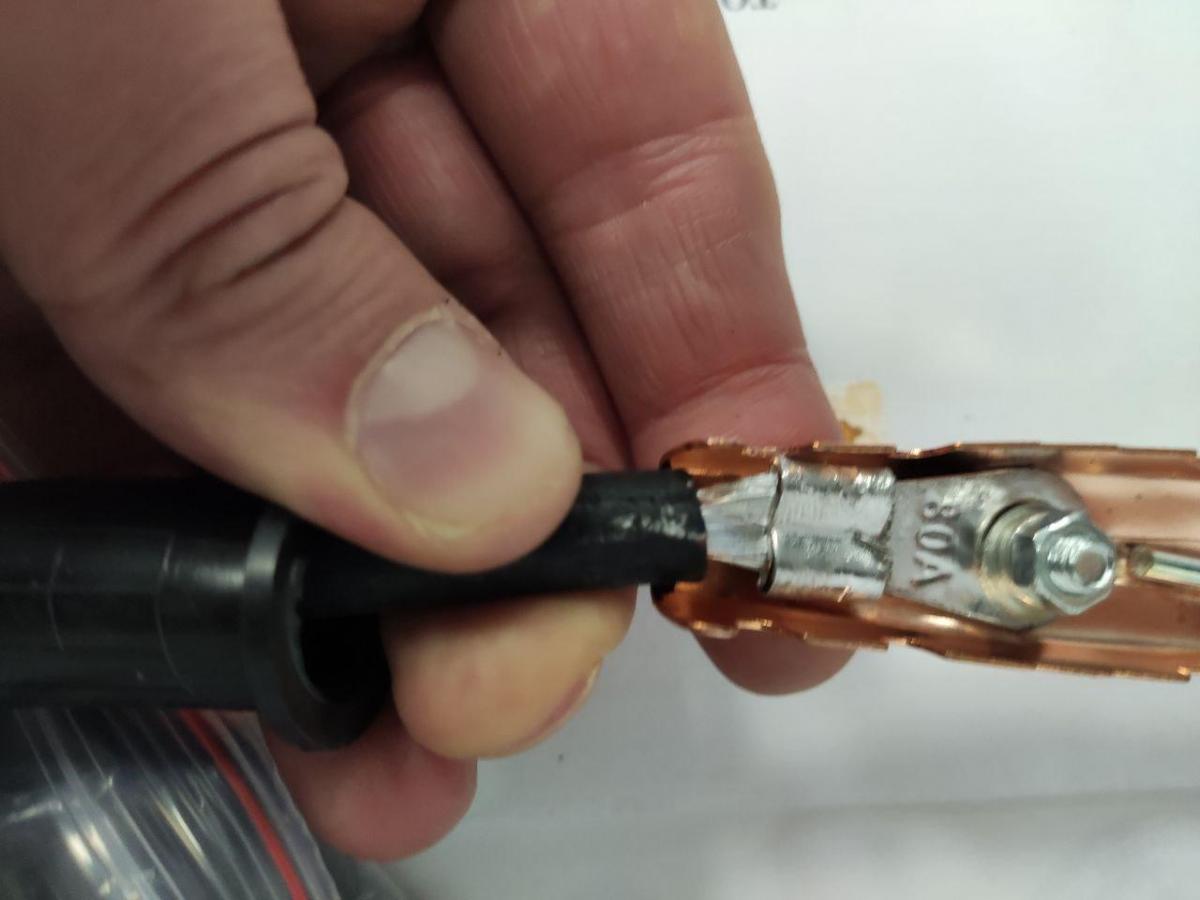

На держателях написано 80А, когда их открыл)
Вы имели в виду на клеммах наверное, при токах которые ваш аппарат выдаёт, это не страшно.Цитата:
Сообщение от Scream69
